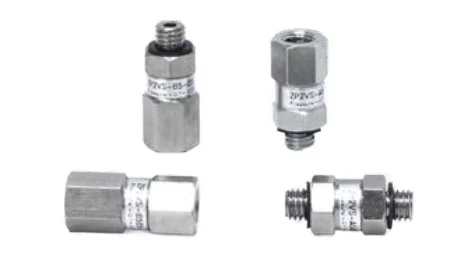

Вакуумный предохранительный клапан ZP2Vs
Вакуумный логический клапан Comma ZP2VS из нержавеющей стали — купить оптом от производителя по лучшей цене. Вакуумный логический клапан ZP2V из нержавеющей стали обеспечивает стабильную работу с несколькими чашками вакуума с помощью одного вакуумного генератора. Он автоматически ограничивает поток воздуха в непокрытых чашках, чтобы сохранить вакуум в системе, восстанавливая при этом полное всасывание при обнаружении заготовки. Никакой проводки, переключения или ручной регулировки не требуется, а быстрый выпуск продувки обеспечивает эффективное обращение.
Нажмите и начните выбор
》Вернуться к информации о продукте
Вакуумный предохранительный клапан ZP2Vs
Вакуумные предохранительные клапаны серии ZP2VS
Описание
Как заказать
Технические характеристики/Материал
Приложения
Ресурс
Вакуумный логический клапан Comma ZP2VS из нержавеющей стали — купить оптом от производителя по лучшей цене. Этот компактный вакуумный клапан последовательности M5 поддерживает вакуум в системе, когда один генератор подает несколько присосок, поэтому одна незахваченная присоска больше не может снизить уровень вакуума на других. Полностью нержавеющая конструкция SUS304 делает его идеальным для зон, не содержащих цинка и меди, в пищевой, фармацевтической, электронной промышленности и автоматизации чистых помещений. Три фиксированных размера отверстия (0,3 / 0,5 / 0,7 мм), встроенный фильтр и четыре варианта отверстий подходят для присосок диаметром до 125 мм — закажите онлайн или запросите ценовое предложение сегодня.
Макет ключевых слов, состоящий из первых 100 символов (для справки).
Вакуумный логический клапан Comma ZP2VS из нержавеющей стали — купить оптом от производителя по выгодной цене
- Фирменное слово: Запятая
- Ключевые слова продукта: ZP2VS, нержавеющая сталь, вакуумный логический клапан.
- Слова покупательского поведения: купить, оптом, производитель, цена.
Вакуумный клапан ZP2Vs представляет собой вакуумный логический клапан из нержавеющей стали (клапан ограничения вакуума/последовательный клапан), предназначенный для систем вакуумной обработки с несколькими чашками, где один генератор вакуума обслуживает несколько присосок.
В традиционных системах чашка, которая не может захватить заготовку, продолжает втягивать воздух и снижает вакуумное давление во всей системе, ослабляя сцепление удерживаемых деталей. ZP2VS решает эту проблему автоматически: пока чашка пуста, поток воздуха закрывает клапанный элемент, и всасывание происходит только через фиксированное отверстие; Как только чашка плотно прилегает к заготовке, уменьшенный поток всасывания позволяет пружине открыть клапанный элемент, и возобновляется полный поток всасывания. Никакой проводки управления, никаких переключений, никакой ручной регулировки при смене заготовок.
Принцип работы
1. Заготовка отсутствует (клапан закрыт): Поток воздуха через пустую чашку закрывает элемент клапана из смолы. Поток всасывания ограничен фиксированным отверстием (0,3 / 0,5 / 0,7 мм), поэтому чашка всасывает лишь небольшой, определенный поток воздуха, и вакуум в системе сохраняется.
1. Заготовка удерживается (клапан открыт): поток всасывания резко падает, когда чашка закрывается; сила пружины преодолевает силу воздушного потока и открывает элемент клапана, освобождая полный поток всасывания между элементом и корпусом для максимальной удерживающей силы.
1. Сброс обдува: подача сжатого воздуха через одно и то же отверстие быстро и эффективно сдувает заготовку.
| # | Преимущество | Выгода для клиента |
| 1 | Корпус и пружина из нержавеющей стали SUS304. | Одобрено для применений, не содержащих цинка и меди (пищевая промышленность, фармацевтика, электроника, аккумуляторы, чистые помещения). |
| 2 | Предотвращает падение вакуума на пустых чашках | Один вакуумный генератор безопасно обслуживает несколько чашек; надежный захват даже при отсутствующих или неровных заготовках |
| 3 | Нулевая работа переключения при смене заготовок | Полностью пассивная, саморегулирующаяся работа — не требуется перепрограммирования или ручного переключения. |
| 4 | Встроенный фильтр (40 мкм) | Защищает элемент клапана и отверстие от загрязнения; более длительные интервалы технического обслуживания |
| 5 | Компактный интерфейс M5 × 0,8, шестигранник 8 мм | Устанавливается непосредственно на чашечные фитинги или блоки коллекторов в плотно прилегающих роботизированных инструментах на конце рычага. |
| 6 | Возможность продувки | Поддерживает подачу воздуха под положительным давлением для быстрого и чистого выпуска заготовки. |
| 7 | Три размера отверстия (0,3/0,5/0,7 мм) | Точное соответствие размеру чашки и мощности вакуумного генератора. |
| 8 | Широкий рабочий диапазон | −100 ~ +0,7 МПа, давление на стороне вакуума, температура жидкости 5–60 °C (без замерзания) и температура окружающей среды. |

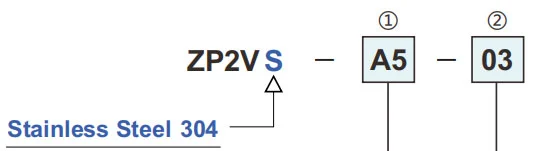

Как заказать
- Общий материал — нержавеющая сталь 304, которую можно использовать в ситуациях, когда цинк и медь запрещены.
- Может ограничить снижение вакуумного давления даже при отсутствии заготовки.
- При смене заготовок операция переключения не требуется.
- Встроенный фильтр (40 мкм).
| ① Соединительная резьба | |||
| Символ | Нить | Сторона вакуумного генератора | Сторона колодки |
| А5 | М5×0,8 | Внутренняя резьба | Наружная резьба |
| А5А5 | М5×0,8 | Наружная резьба | Наружная резьба |
| Б5 | М5×0,8 | Наружная резьба | Внутренняя резьба |
| Б5В5 | М5×0,8 | Внутренняя резьба | Внутренняя резьба |
| ② Фиксированный размер отверстия (мм) | |
| 03 | ø0,3 |
| 05 | ø0,5 |
| 07 | ø0,7 |
Технические характеристики
| Фиксированный размер отверстия (мм) | 0.3 | 0.5 | 0.7 |
| Жидкость | Воздух | ||
| Макс. диапазон рабочего давления (МПа) | 0 ~ 0,7 | ||
| Макс. Диапазон рабочего вакуумного давления (кПа) | 0 ~ -100 | ||
| Температура окружающей среды и жидкости (℃) | 5 ~ 60 (без замерзания) | ||
| Номинальная степень фильтрации элемента (мкм) | 40 | ||
| Мин. рабочий расход (л/мин) | 3 | 5 | 8 |
| Применимый диаметр колодки (мм) | ≤25 | ||
Строительство
| Нет. | Описание | Материал |
| 1 | Тело А | СУС304 |
| 2 | Тело Б | СУС304 |
| 3 | Клапан | Смола |
| 4 | Весна | СУС304 |
| 5 | Элемент | СУС304 |
| 6 | Прокладка | Смола |
Типичные применения

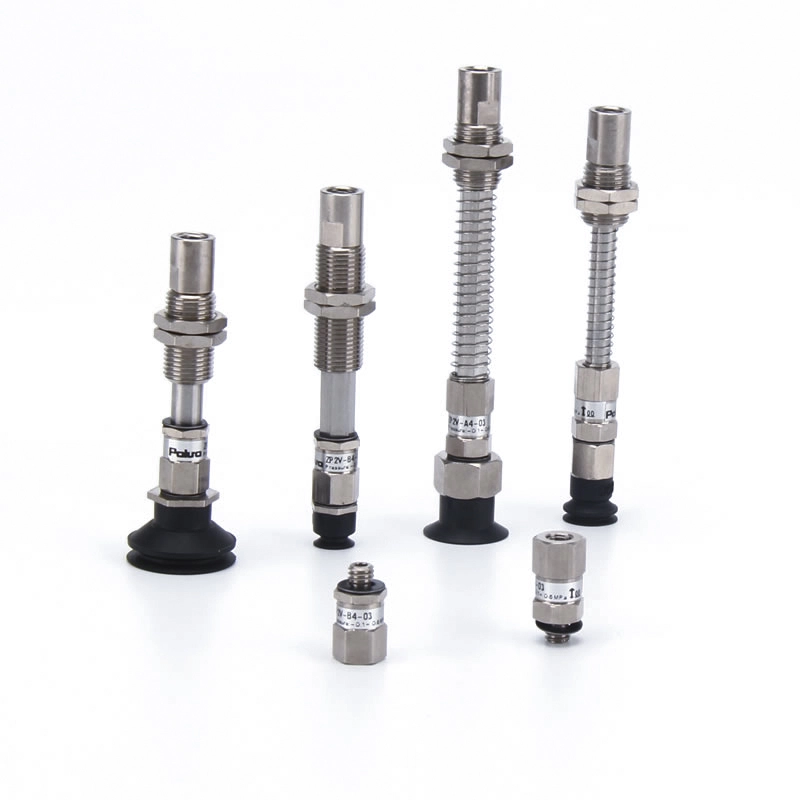

• Роботизированный захват и размещение с захватами для нескольких чашек (листы, стекло, печатные платы, лотки для пищевых продуктов)
• Линии обработки с отсутствующими или изменяющимися заготовками — чашки, в которых отсутствует деталь, больше не портят вакуум остальным
• Регулируемые среды, не содержащие цинка и меди: упаковка продуктов питания и напитков, розлив фармацевтических препаратов, производство полупроводников и аккумуляторов.
• Распределение вакуума, установленное на коллекторе, на инструменте на конце рычага.
Предупреждение +Внимание
Скачать PDF
