Вакуумное всасывание является основным решением для «гибкого захвата» в промышленной автоматизации с четырьмя основными преимуществами: захват без повреждения, адаптируемость к заготовкам из нескольких материалов/нестандартной формы, чистота и защита окружающей среды, а также гибкость в эксплуатации. Его можно адаптировать к различным отраслевым характеристикам заготовок (тонкие/толстые, прецизионные/грубые, санитарные/стандартные).

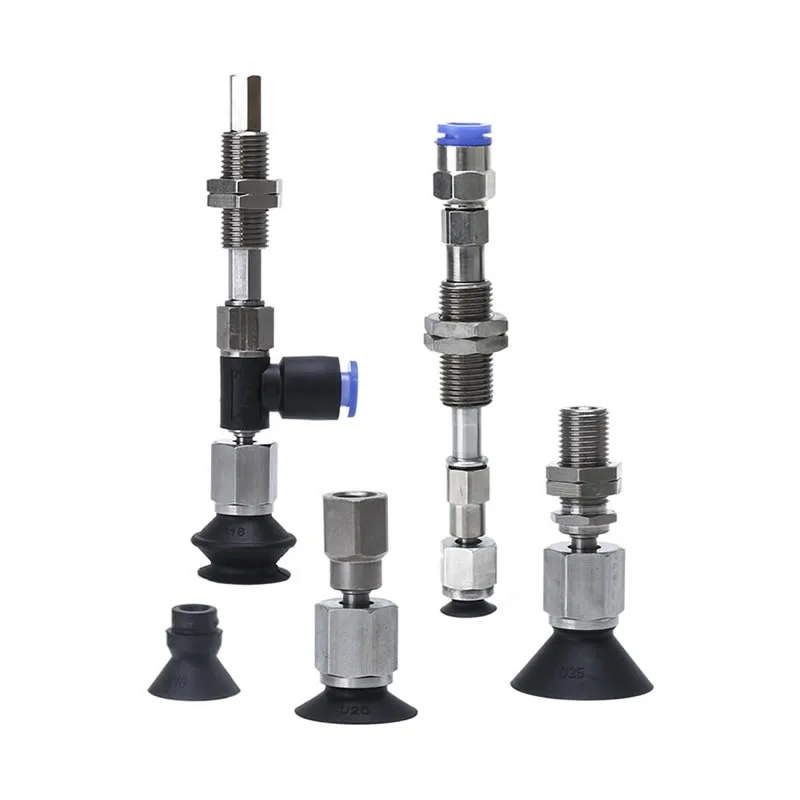

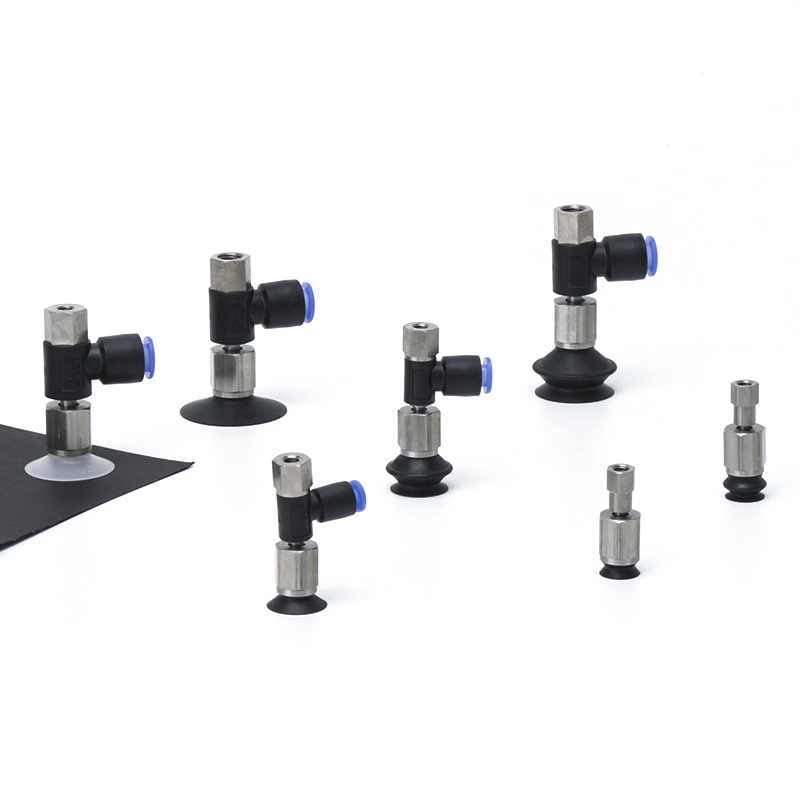

Базовые вакуумные присоски с шаровым шарниром ZP
Являясь ведущим китайским производителем, мы поставляем вакуумные присоски ZP с базовым шаровым шарниром по индивидуальному заказу (Ø 10–32 мм) для заготовок неправильной формы. Благодаря поворотным головкам, буферному ходу (6–50 мм) и высококачественному силикону/антистатической резине наш склад прямых поставщиков обеспечивает стабильность и снижение шума. Лучше всего подходит для литиевых батарей с вариантами из нержавеющей стали.
Нажмите и начните выбор
》Вернуться к информации о продукте
Базовые вакуумные присоски с шаровым шарниром ZP
Шаровой шарнир серии ZPTF с адаптерными вакуумными подушками
Тип шарового шарнира серии ZPTF с буферными вакуумными подушками
Тип шарового шарнира серии ZPRF с переходными вакуумными подушками
Тип шарового шарнира серии ZPRF с буферными вакуумными подушками
Описание
Как заказать
Технические характеристики/Материал
Приложения
Ресурс
Компания Commaelec является ведущим китайским производителем вакуумной присоски с шаровым шарниром базового типа серии ZP и представляет собой высокопроизводительный пневматический компонент, специально разработанный для захвата заготовок неправильной, наклонной или изогнутой формы. Его конструкция включает в себя механизм шарового шарнира, напоминающий человеческий сустав, в точке соединения присоски; эта функция обеспечивает автоматическое выравнивание, позволяя шаровому шарниру свободно вращаться, когда чашка соприкасается с наклонной поверхностью. Он автоматически компенсирует угловые отклонения во время роботизированных операций захвата, тем самым предотвращая утечку вакуума, вызванную несовершенным уплотнением. Доступные в диаметрах от 10 мм до 32 мм, серия также предлагает дополнительные модели, оснащенные буферным механизмом (Buffer) с ходом от 6 мм до 50 мм для защиты заготовок от повреждений, вызванных механическим воздействием.
Техническое превосходство
Вакуумные присоски с шаровым шарниром Basic ZP — это не просто стандартные компоненты; Это универсальные инструменты, предназначенные для высокопроизводительных сред.
1. Адаптивная конструкция поворотной головки.
Основным преимуществом модели ZPTF является поворотный механизм с шаровым шарниром. Это позволяет присоске наклоняться и вращаться, автоматически выравниваясь по углу заготовки. Эта функция значительно повышает стабильность при промышленной обработке, особенно при работе с деталями автомобильного кузова или формованными пластмассами.
2. Широкий диапазон размеров и форм.
Для удовлетворения разнообразных потребностей применения мы предлагаем широкий выбор:
Диапазон диаметров:Прецизионные размеры от 10 до 32 мм.
Типы чашек:Доступны плоские, ребристые, гофрированные (сильфонные) и глубокие типы, позволяющие обрабатывать все: от тонких листов до тяжелых текстурированных объектов.
3. Гибкие вакуумные розетки и установка.
Ограничения по пространству в современном оборудовании требуют гибкой планировки. Наши основные характеристики вакуумных присосок с шаровым шарниром ZP:
Варианты двойной розетки:Вертикальные и горизонтальные вакуумные приставки для плавной интеграции в компактные помещения.
Варианты монтажа:Варианты включения адаптеров или специальных буферных кронштейнов для индивидуальной установки.
Основные преимущества
Стабильность захвата:В частности, при работе с изогнутыми панелями кузова автомобиля, литыми деталями неправильной формы или упаковочными коробками конструкция шарового шарнира вакуумных присосок с шаровым шарниром Basic ZP обеспечивает постоянно высокий уровень вакуума.
Снижение шума и ударов:В сочетании с буферным креплением он эффективно поглощает кинетическую энергию при контакте, тем самым продлевая общий срок службы системы.
Адаптируемость к специализированным условиям эксплуатации:Например, в производстве литий-ионных аккумуляторов они могут быть изготовлены полностью из нержавеющей стали по индивидуальному заказу; и наоборот, в электронной промышленности можно использовать антистатические материалы.
Сценарии применения
Автомобильные детали:Захват изогнутых компонентов, таких как лобовые стекла или дверные панели.
Логистическая сортировка:Работа с упаковками с неровной поверхностью.
3C Электроника:Достижение точного всасывания в ограниченном пространстве за счет регулировки универсального шарнира.
Как заказать

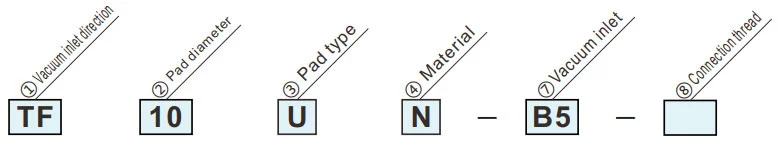

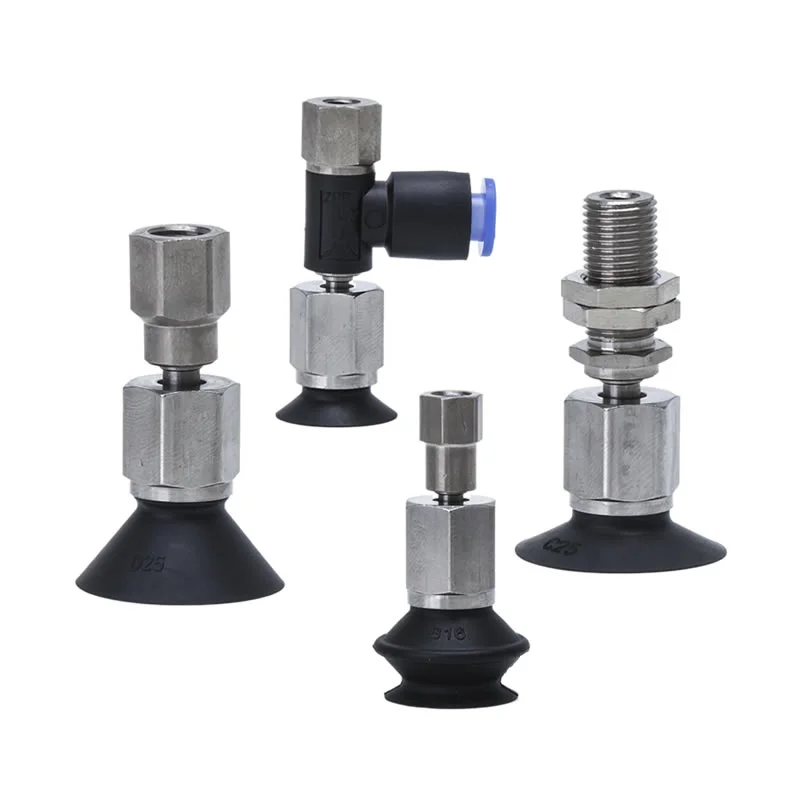

Тип шарового шарнира с адаптером
| ④Материал | |
| N | НБР |
| S | Силиконовая резина |
| U | Уретановая резина |
| F | ФКМ |
| ГН | Проводящий NBR |
| GS | Проводящий кремний, резина |
Зеленый символ — модели по индивидуальному заказу.
|
③ Тип колодки
② Диаметр колодки (мм)
|
10 | 13 | 16 | 20 | 25 | 32 | ||||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | |||||||||
| U | Плоский тип | ● | ● | ● | ● | ● | ● | |||||||
| C | Плоский тип с ребрами | ● | ● | ● | ● | ● | ● | |||||||
| B | Тип сильфона | ● | ● | ● | ● | ● | ● | |||||||
| ①Направление подачи вакуума | D | Глубокий тип | ● | — | ● | — | ● | — | ||||||
| ТФ | Вертикальный |
|
⑦Вакуумный вход | Внутренняя резьба | Б5 | М5 х0,8 | ● | ● | ||||||
| ⑧Соединительная резьба | Наружная резьба | А8 | М8 х1,0 | ● | — | |||||||||
| А10 | М10 х1,0 | — | ● | |||||||||||
|
⑦Вакуумный вход | Внутренняя резьба | Б5 | М5 х0,8 | ● | — | ||||||||
| Б8 | М8 х1,25 | ● | ● | |||||||||||
| B01 | Рк1/8 | ● | ● | |||||||||||
| РФ | Боковой |
|
Установка в одно касание | 04 | ø4 | ● | — | |||||||
| 06 | ø6 | ● | ● | |||||||||||
| 08 | ø8 | — | ● | |||||||||||
| ⑧Соединительная резьба | Женская резьба | Б5 | М5 х0,8 | ● | ● | |||||||||
| Б8 | М8 х1,25 | — | ● | |||||||||||

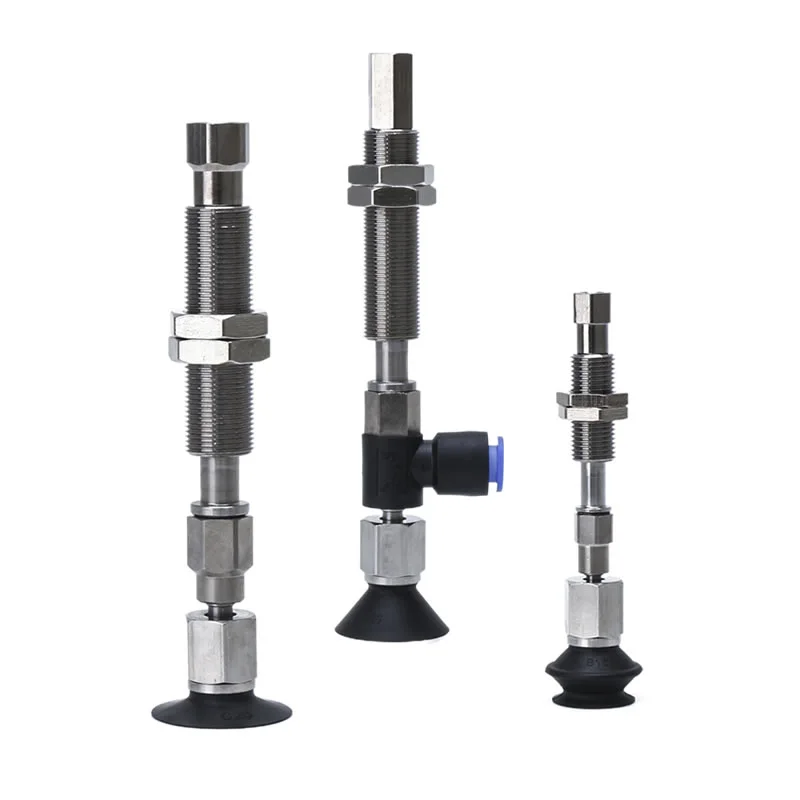

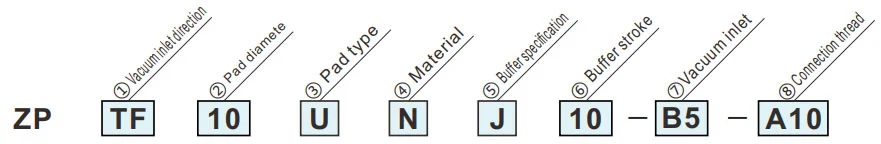

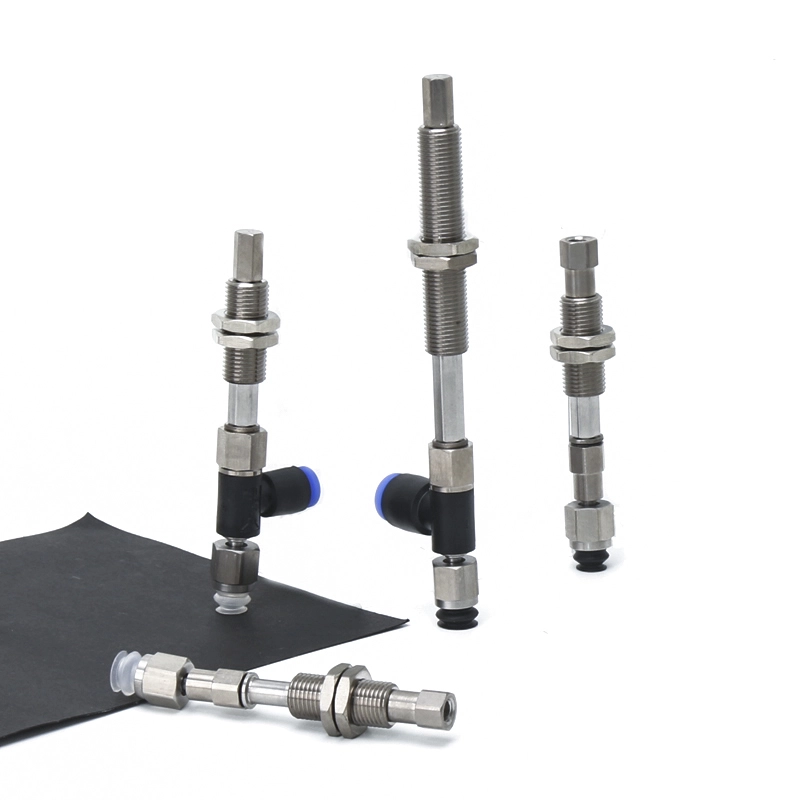

Тип шарового шарнира с буфером
| ④Материал | |
| N | НБР |
| S | Силиконовая резина |
| U | Уретановая резина |
| F | ФКМ |
| ГН | Проводящий NBR |
| GS | Проводящая силиконовая резина |
Зеленый символ — модели по индивидуальному заказу.
|
③ Тип колодки
② Диаметр колодки (мм)
|
10 | 13 | 16 | 20 | 25 | 32 | |||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ||||||||
| U | Плоский тип | ● | ● | ● | ● | ● | ● | ||||||
| C | Плоский тип с ребрами | ● | ● | ● | ● | ● | ● | ||||||
| B | Тип сильфона | ● | ● | ● | ● | ● | ● | ||||||
| D | Глубокий тип | ● | 一 | ● | 一 | ● | 一 | ||||||
| ⑥Буферный ход | 10 | 10 мм | ● | ● | |||||||||
| 20 | 20 мм | ● | ● | ||||||||||
| 30 | 30 мм | ● | ● | ||||||||||
| 40 | 40 мм | ● | 一 | ||||||||||
| ①Направление подачи вакуума | 50 | 50 мм | ● | ● | |||||||||
| ТФ | Вертикальный |
|
⑦Вакуумный вход | Женский нить |
Б5 | М5х0,8 | ● | 一 | |||||
| B01 | Рк1/8 | 一 | ● | ||||||||||
| Установка в одно касание | 04 | ø4 | ● | 一 | |||||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧Соединительная резьба | Наружная резьба | А10 | М10×1,0 | ● | 一 | ||||||||
| А14 | М14х1,0 | 一 | ● | ||||||||||
| РФ | Боковой |
|
⑦Вакуумный вход | 04 | ø4 | ● | 一 | ||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧Соединительная резьба | Наружная резьба | А10 | М10×1,0 | ● | 一 | ||||||||
| А14 | М14×1,0 | 一 | ● | ||||||||||
| ⑤Спецификация буфера | |
| J | Вращающийся |
| K | Невращающийся |
Технические характеристики
| Стопорное кольцо/Тип колодки | Диаметр/размеры колодки | Приложение | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Без стопорного кольца | Плоский тип (У) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Для заготовок с ровной и недеформированной поверхностью. |
| Овальный тип (У) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Для деталей с ограничениями по адсорбционной поверхности | |
| Тонкий плоский тип (Юта) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Для мягких заготовок, таких как тонкие листы или винил. Сморщивание или деформацию во время адсорбции можно уменьшить. | |
| Тонкий плоский тип с ребрышками (Коннектикут) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Для мягких заготовок, таких как тонкие листы или винил. Заготовки можно снимать легко благодаря ребрам |
|
| Тип сильфона (Б) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Для использования там, где нет места для буфера или для заготовок с наклонными поверхностями. | |
| Со стопорным кольцом | Плоский тип (У) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Для заготовок с ровной и недеформированной поверхностью. |
| Плоский тип с ребрышками (С) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Для заготовок, которые легко деформируются. Заготовки легко снимаются благодаря ребрам. | |
| Тип сильфона (Б) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Для использования там, где нет места для буфера или для заготовок с наклонными поверхностями. | |
| Глубокий тип (Д) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Для заготовок с изогнутыми поверхностями или сферических заготовок | |
Материал и характеристики колодки
⚪:Влияние незначительное или отсутствует △:Можно использовать в зависимости от условий X:Не подходит
|
Материал
Характеристики
|
Символ | Дюрометр ГС (±5°) |
Цвет из резина |
Операционная температура диапазон (°С) |
Масло сопротивление бензин |
Масло сопротивление бензол |
База сопротивление |
Кислота сопротивление |
Устойчивость к атмосферным воздействиям | Озон сопротивление |
Истирание сопротивление |
Водонепроницаемый | Растворитель сопротивление (Бензол, толуол) |
Приложение |
| НБР | N | 50 | Черный | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Передача общих работ, Гофрокартон, Шпон, Железная плита и другие. |
| Силиконовая резина | S | 45 ~ 50 | Белый | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Удаление из литья под давлением, Тонкая обработка, Кухонный комбайн |
| Уретановая резина | U | 50 ~ 60 | Коричневый | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Гофрокартон, Железная плита, Шпонированная плита |
| ФКМ | F | 60 | Черный | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическая работа |
| Проводящий NBR | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Общая работа полупроводников (сопротивление статическому электричеству) | |
| Проводящая силиконовая резинка | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статическое электричество) |
В приведенной выше таблице приведены только общие характеристики рассматриваемых резиновых материалов. Синий символ — модели по индивидуальному заказу.
Схема применения пневматических компонентов (вакуумных присосок) в различных отраслях промышленности.
I. Основные сильные стороны
II. Извлечение заявок по отраслям
А. Медицина и медицинская промышленность
А.1: Основные требования:Чистый и экологически чистый (соответствует FDA/GMP), бережный и не повреждающий, предотвращает перекрестное загрязнение
A.2 Ключевые сценарии:
1. Фармацевтическая упаковка: флакон с лекарственным средством/фармацевтическая тарелка/приемник инфузионного пакета (силиконовая присоска пищевого качества, без высыпания частиц)
2. Сборка медицинского оборудования: хирургические инструменты/медицинские катетеры/детали протеза (регулируемое отрицательное давление, защита от деформации).
3. Биологическая лаборатория: чашка Петри/центрифужная пробирка/перенос карты реагентов (химически устойчивая, стерильная)
Б. Электронная и полупроводниковая промышленность
B.1 Основные требования:антистатический (10⁶-10¹¹Ом), точное позиционирование (погрешность ≤0,01 мм), устойчивость к царапинам
B.2 Ключевые сценарии:
1. Чип/полупроводник: обработка пластин, упаковка чипов (пористая керамика/антистатическая силиконовая присоска, равномерное отрицательное давление для предотвращения разрыва)
2. Печатная плата/компоненты: Гибкая печатная плата, микрокомпоненты (резисторы 0402) для поверхностного монтажа (тонкие силиконовые/гелевые/микроприсоски для предотвращения складок/разрывов).
3. Дисплей: ЖК-панель/OLED, сенсорное стекло (высокопрозрачный материал, без пятен и царапин).
C. Автомобильная промышленность и промышленность автозапчастей
C.1 Основные требования:большая всасывающая способность (одинарный присосочный диск ≥500 Н), универсальная адаптация (металл/пластик/стекло), противоскользящая
C.2 Ключевые сценарии:
4. Изготовление кузова: сварка стальной пластины/дверной рамы (резина большого диаметра/множественная присоска, противоскользящая текстура)
5. Стекло/Интерьер: Установка лобового стекла, перенос поверхности кожаного сиденья (термостойкие силиконовые/губчатые присоски, защита от деформации)
6. Детали: корпус цилиндра двигателя/захват корпуса коробки передач (вакуум + механический замок, защита от падения)
D. Пищевая и упаковочная промышленность
D.1 Основные требования:Материал пищевого качества (сертифицирован FDA), легко чистится, устойчив к раздавливанию.
D.2 Ключевые сценарии:
1. Обработка пищевых продуктов: сортировка хлебобулочных изделий/свежего мяса/фруктов (губчатая присоска с низким уровнем всасывания, без запаха и легко моется)
2. Автоматизация упаковки: открытие упаковочного пакета, формование стерильной коробки (устранение статического заряда/многоточечное всасывание, подходит для тонкой/жесткой упаковки)
E. Логистика и складское хозяйство
E.1 Основные требования:эффективная адаптация (несколько спецификаций товаров), стабильное давление, защита от падения
E.2 Ключевые сценарии:
1. Обработка картонных коробок: сортировка картонных коробок для электронной коммерции (регулируемая система всасывания, вакуумное давление)
2. Пластина/рулон: деревянная доска/рулон пластиковой пленки (длинная полоса/кольцевая присоска, равномерная адсорбция для предотвращения смещения)
F. Новая энергетика и специальные отрасли
F.1 Новая энергия (литиевая батарея/фотоэлектрические батареи):
1. Литиевая аккумуляторная пластина (антистатическая пористая присоска, защита от пыли), фотоэлектрическое стекло (большая силиконовая присоска, без царапин)
F.2 Печать и бумага
1. Захват бумаги/печатной продукции (абсорбирующий бумажный материал, небольшое отрицательное давление для предотвращения разрывов и загрязнения чернил)
III. Краткое изложение основной логики адаптации
| Характеристики заготовки | Программа адаптации пипеток | Соответствующие отраслевые сценарии |
| Тонкий/хрупкий/точный | Силиконовый/керамический материал, микроотрицательное давление, микровсасывающая насадка. | Электронные полупроводники, фармацевтика |
| Тяжелые предметы / Большой размер | Резиновый материал, присоска большого диаметра, несколько присосок. | Автомобили, логистические панели |
| Здоровье/Предотвращение загрязнения | Пищевой/медицинский силикон, легкая в уходе конструкция. | Медицина, еда |
| Мягкие/неровные поверхности | Губчатый материал, деформируемая присоска. | Салон автомобиля, еда |
| Антистатические требования | Антистатический силикон, с поддержкой ионного ветра | электронный полупроводник |
Руководство по установке
Скачать PDF
Предупреждение +Внимание (прочитайте перед использованием)
Скачать PDF
