Вакуумное всасывание является основным решением для «гибкого захвата» в промышленной автоматизации с четырьмя основными преимуществами: захват без повреждения, адаптируемость к заготовкам из нескольких материалов/нестандартной формы, чистота и защита окружающей среды, а также гибкость в эксплуатации. Его можно адаптировать к различным отраслевым характеристикам заготовок (тонкие/толстые, прецизионные/грубые, санитарные/стандартные).
Вакуумные присоски высокой жесткости ZP
Являясь ведущим китайским производителем, наш завод предлагает изготовленные по индивидуальному заказу вакуумные присоски высокой жесткости ZP (Ø40-125 мм) для тяжелых задач. Как ведущий поставщик, мы поставляем NBR, силикон и антистатические материалы с мягкой конструкцией для смягчения ударов. Идеально подходит для хрупких поверхностей и линий литиевых батарей.
Нажмите и начните выбор
》Вернуться к информации о продукте
Вакуумные присоски высокой жесткости ZP
Блок подушек для тяжелых условий эксплуатации серии ZP
Серия ZPT для тяжелых условий эксплуатации с адаптерными вакуумными подушками
Серия ZPT для тяжелых условий эксплуатации с адаптерными вакуумными подушками
Серия ZPX для тяжелых условий эксплуатации с адаптерными вакуумными подушками
Серия ZPX для тяжелых условий эксплуатации с буферными вакуумными подушками
Описание
Как заказать
Технические характеристики/Материал
Приложения
Ресурс

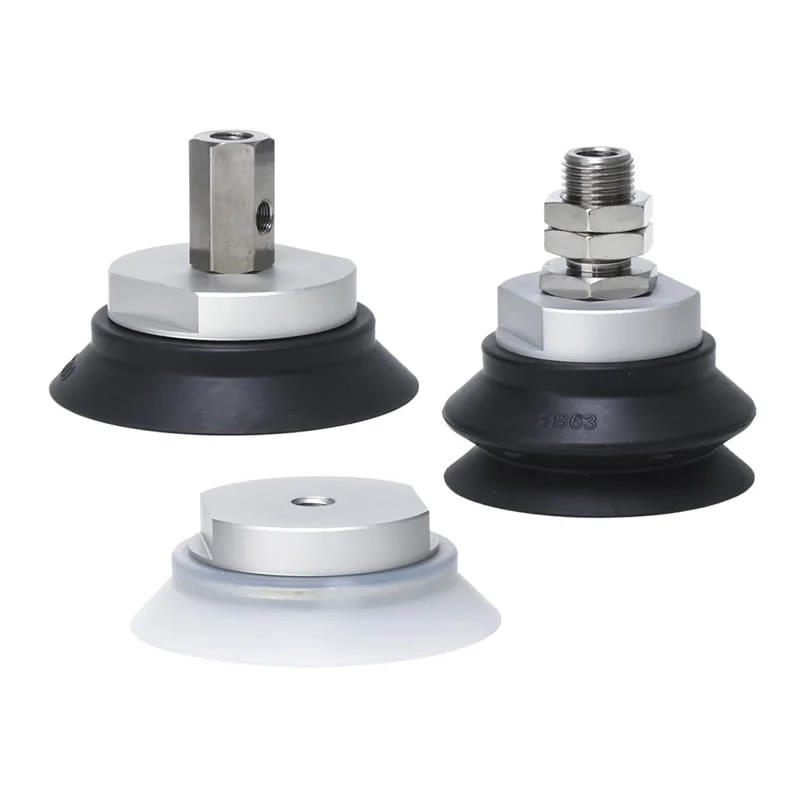

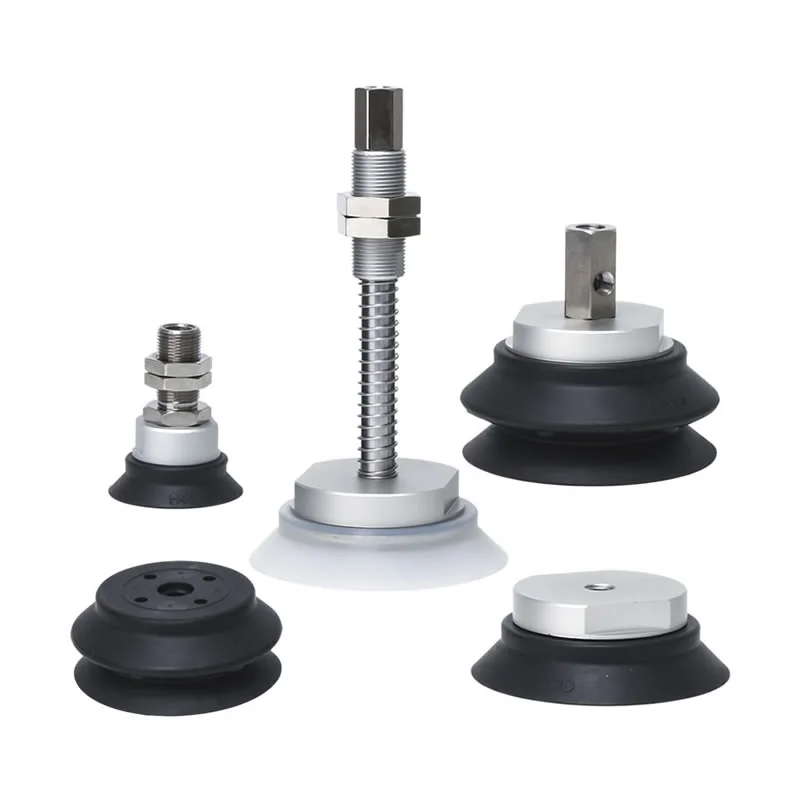

Вакуумные присоски высокой жесткости ZP представляют собой промышленное захватное решение, специально разработанное для перемещения крупногабаритных, тяжелых или легко деформируемых заготовок. Как специализированный производитель в Китае, мы разработали этот продукт с усиленной конструкцией основания присоски и узлом кронштейна; это обеспечивает исключительную устойчивость к боковым силам и сохраняет превосходную устойчивость при захвате тяжелых грузов, что делает его незаменимым индивидуальным пневматическим компонентом в области тяжелой промышленной автоматизации.
Технические характеристики и универсальность
1. Варианты большого диаметра для максимального подъема.
Чтобы удовлетворить различные требования к нагрузке, вакуумные присоски высокой жесткости ZP доступны в нескольких крупных диаметрах:
φ40, φ50, φ63, φ80, φ100 и φ125 мм.
Эти размеры позволяют создать зону контакта с высоким вакуумом, обеспечивая необходимую подъемную силу для тяжелых промышленных компонентов.
2. Выбор нескольких материалов для различных условий эксплуатации
Рабочая среда диктует материал. Мы предлагаем широкий выбор высококачественных эластомеров, чтобы ваша присоска отлично справлялась со своими конкретными задачами:
NBR (Нитриловый каучук):Отличная маслостойкость для автомобильной и механической обработки.
Силиконовая резина:Идеально подходит для применения при высоких температурах и обеспечивает безопасность пищевых продуктов.
Полиуретан и фторкаучук:Высокая износостойкость и химическая стабильность для специализированных промышленных линий очистки или нанесения покрытий.
Антистатические материалы:Критически важен для сборки электроники и работы с полупроводниками.
3. Интегрированная амортизация и крепление
Безопасность и точность идут рука об руку. Наши вакуумные присоски высокой жесткости ZP предлагают:
Мягкие версии:Эффективно смягчает ударные силы при контакте, защищая хрупкие поверхности и снижая вибрацию системы.
Версии без амортизации:Для применений, где предпочтительным является жесткий прямой контакт.
Гибкий монтаж:Доступны с внешней или внутренней резьбой и вертикальными вакуумными выходами, подходящими для существующей компоновки оборудования.
Почему стоит выбрать вакуумные присоски ZP высокой жесткости от завода Commaelec?
1. Усиленная конструкция основания:Вакуумные присоски высокой жесткости ZP компании Commaelec обладают повышенной жесткостью в точке соединения между присоской и фитингом, эффективно противодействуя боковым силам сдвига.
2. Широкий диапазон размеров:Эти присоски, доступные в различных размерах от φ40 до φ125 мм, специально разработаны для перемещения тяжелых предметов, таких как сверхпрочный листовой металл, камень и стекло большой площади, обеспечивая прочное сцепление.
3. Как поставщик, имеющий собственное производство, Commaelec предлагает три варианта материалов:
Антистатический:Разработан специально для электронной и полупроводниковой промышленности, чтобы предотвратить повреждение чувствительных компонентов статическим разрядом.
Полностью компоненты из нержавеющей стали:Особенно подходит для производства литий-ионных аккумуляторов, отвечает требованиям к материалам, не содержащим меди и цинка, обладает высокой коррозионной стойкостью и чистотой.
Фторуглеродная резина (FKM) и EPR:Идеально подходит для химической среды или высокотемпературных операций (например, извлечения деталей, отлитых под давлением), обеспечивая превосходную химическую стабильность и устойчивость к атмосферным воздействиям.

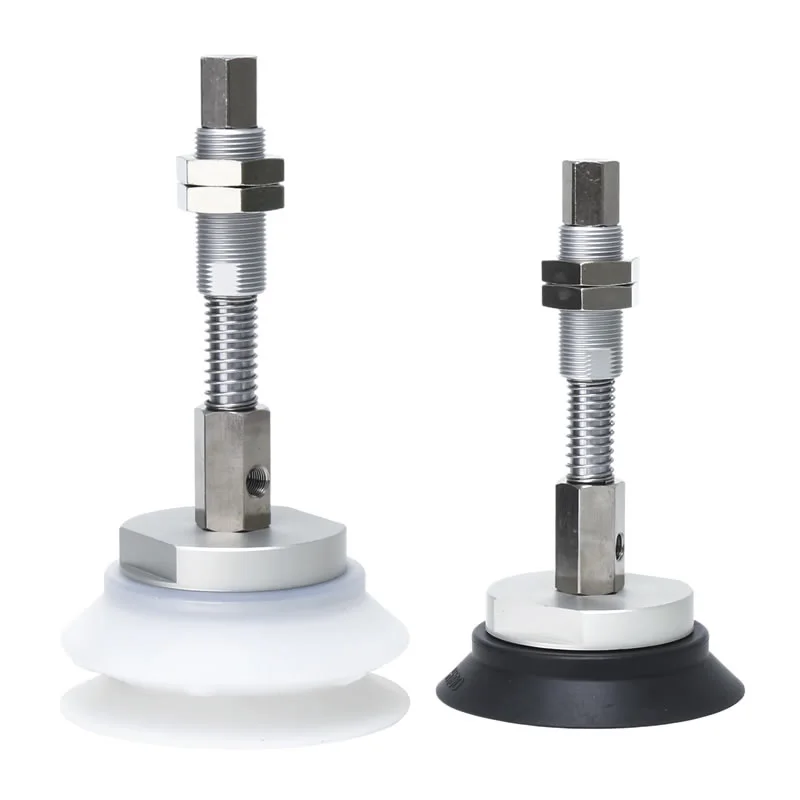

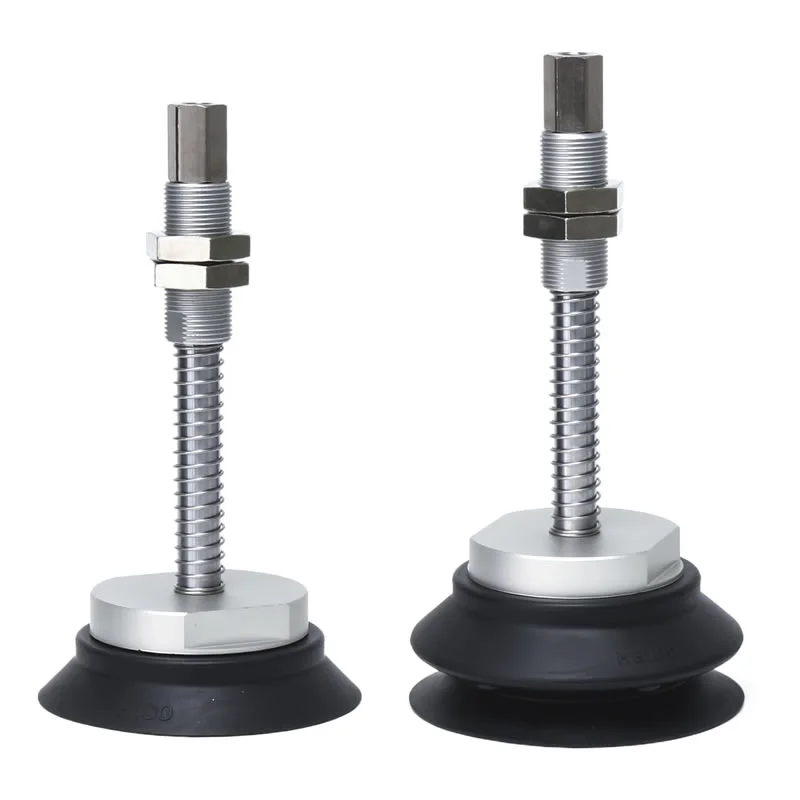

4. Прецизионная технология амортизации:Доступен в версии с амортизацией и диапазоном хода 6–50 мм. Когда присоска касается хрупких поверхностей (например, ультратонкого стекла), амортизирующий кронштейн мгновенно поглощает энергию удара, значительно снижая шум и продлевая срок службы оборудования.
5. Разнонаправленные вакуумные решения:Монтажный кронштейн для вакуумных присосок высокой жесткости ZP поддерживает как вертикальные, так и боковые конфигурации вакуумных портов с переключаемыми вариантами внутренней и внешней резьбы; такая конструкция значительно упрощает пространственную компоновку и процесс установки на интерфейсе инструментов на конце рычага (EOAT).

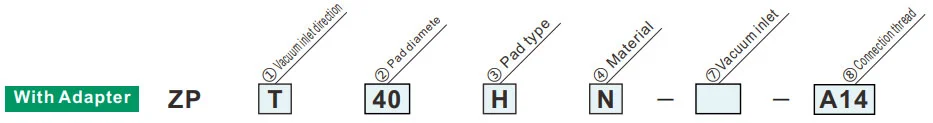

Как заказать
| ②Диаметр площадки | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Тип колодки | |
| H | Плоский с ребром |
| полупансион | Тип сильфона |
| ④Материал | |
| N | НБР |
| S | Силиконовая резина |
| U | Уретановая резина |
| F | ФКМ |
Зеленый символ — модели по индивидуальному заказу.
| ①Направление подачи вакуума | Диаметр колодки | 40 | 50 | 63 | 80 | 100 | 125 | ||||||
| T | Вертикальный |
|
⑦Вакуумное отверстие | Внутренняя резьба | Б6 | М6х1 | ● | — | — | ||||
| Б8 | М8x1,25 | ● | ● | — | |||||||||
| Б10 | М10х1,5 | ● | ● | — | |||||||||
| Б12 | М12х1,75 | — | ● | ● | |||||||||
|
Б16 | М16х1,5 | — | ● | ● | ||||||||
| ⑧ | Наружная резьба | А14 | М14х1,0 | — | — | ||||||||
| А16 | М16х1,5 | — | ● | ● | |||||||||
| X | Боковой |
|
Внутренняя резьба | Б8 | М8x1,25 | ● | — | — | |||||
| Б10 | М10х1,5 | ● | ● | ● | |||||||||
| Б12 | М12х1,75 | — | ● | ● | |||||||||
| ⑦ | B01 | Рк1/8 | ● | ● | ● | ||||||||
| ②Диаметр колодки | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Материал | |
| N | НБР |
| S | Силиконовая резина |
| U | Уретановая резина |
| F | ФКМ |
Зеленый символ — модели по индивидуальному заказу.
| ③Тип колодки | |
| H | Плоский с ребром |
| полупансион | Тип сильфона |
| ①Направление подачи вакуума | |
| T | Вертикальный |
| X | Боковой |
| ③Тип колодки | |
| H | Плоский с ребром |
| полупансион | Тип сильфона |

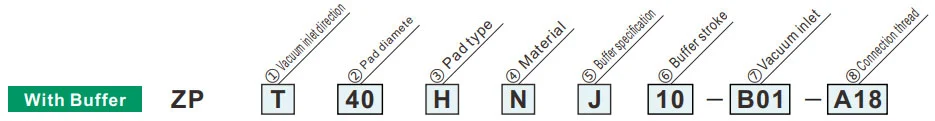

| ⑤Спецификация буфера | |
| J | Вращающийся (алюминий, без втулки) |
| Джей Би | Вращающийся (латунь, с втулкой) |
| Дж.Ф. | Вращающийся (сталь, с втулкой) |
| КБ | Невращающийся (латунь, со втулкой) |
| ⑦Вакуумный вход | |
| B01 | Рк1/8 |
| ②Диаметр колодки | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Материал | |
| N | НБР |
| S | Силиконовая резина |
| U | Уретановая резина |
| F | ФКМ |
Зеленый символ — модели по индивидуальному заказу.
| Диаметр колодки | 40 | 50 | 40 | 50 | 63 | 80 | 100 | 125 | |||
| ⑥Буферный ход | 10 | 10 мм | ● | ● | ● | ||||||
| 20 | 20 мм | ● | — | — | |||||||
| 25 | 25 мм | — | ● | ● | |||||||
| 30 | 30 мм | ● | ● | ● | |||||||
| 50 | 50 мм | — | ● | ● | |||||||
| 75 | 75 мм | — | ● | ● | |||||||
| ⑧Соединительная резьба | Наружная резьба | 100 | 100 мм | — | — | ● | |||||
| А14 | М14х1 | ● | — | — | |||||||
| А18 | М18х1,5 | — | ● | — | |||||||
| А22 | М22х1,5 | — | — | ● | |||||||
Реактивная сила пружины
| Соединительная резьба | Момент затяжки±5%[Н·м] | Ход буфера (мм) | Реактивная сила пружины[Н] | |||
| Алюминий(Дж) | Латунь, с втулкой(JB/KB) | Сталь, с втулкой(JF) | При 0 ударе | На полном ходу | ||
| М14х1 | — | 7 | — | 10 | 3 | 4.5 |
| 20 | 5 | |||||
| 30 | 5.2 | |||||
| М18х1,5 | 10 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | ||||
| 30 | 5 | 8.5 | ||||
| 50,75 | 6.9 | 11.8 | ||||
| М22х1,5 | 10 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | |||||
| 30 | 13.5 | |||||
| 50,75,100 | 15 | |||||
Материал и характеристики колодки
⚪:Влияние незначительное или отсутствует △:Можно использовать в зависимости от условий X:Не подходит
|
Материал
Характеристики
|
Символ | Дюрометр ГС (±5°) |
Цвет из резина |
Операционная температура диапазон (°С) |
Масло сопротивление бензин |
Масло сопротивление бензол |
База сопротивление |
Кислота сопротивление |
Устойчивость к атмосферным воздействиям | Озон сопротивление |
Истирание сопротивление |
Водонепроницаемый | Растворитель сопротивление (Бензол, толуол) |
Приложение |
| НБР | N | 50 | Черный | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Передача общих работ, Гофрокартон, Шпон, Железная плита и другие. |
| Силиконовая резина | S | 45 ~ 50 | Белый | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Удаление из литья под давлением, Тонкая обработка, Кухонный комбайн |
| Уретановая резина | U | 50 ~ 60 | Коричневый | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Гофрокартон, Железная плита, Шпонированная плита |
| ФКМ | F | 60 | Черный | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическая работа |
| Проводящий NBR | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Общая работа полупроводников (сопротивление статическому электричеству) | |
| Проводящая силиконовая резинка | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статическое электричество) |
В приведенной выше таблице приведены только общие характеристики рассматриваемых резиновых материалов. Синий символ — модели по индивидуальному заказу.
Схема применения пневматических компонентов (вакуумных присосок) в различных отраслях промышленности.
I. Основные сильные стороны
II. Извлечение заявок по отраслям
А. Медицина и медицинская промышленность
А.1: Основные требования:Чистый и экологически чистый (соответствует FDA/GMP), бережный и не повреждающий, предотвращает перекрестное загрязнение
A.2 Ключевые сценарии:
1. Фармацевтическая упаковка: флакон с лекарственным средством/фармацевтическая тарелка/приемник инфузионного пакета (силиконовая присоска пищевого качества, без высыпания частиц)
2. Сборка медицинского оборудования: хирургические инструменты/медицинские катетеры/детали протеза (регулируемое отрицательное давление, защита от деформации).
3. Биологическая лаборатория: чашка Петри/центрифужная пробирка/перенос карты реагентов (химически устойчивая, стерильная)
Б. Электронная и полупроводниковая промышленность
B.1 Основные требования:антистатический (10⁶-10¹¹Ом), точное позиционирование (погрешность ≤0,01 мм), устойчивость к царапинам
B.2 Ключевые сценарии:
1. Чип/полупроводник: обработка пластин, упаковка чипов (пористая керамика/антистатическая силиконовая присоска, равномерное отрицательное давление для предотвращения разрыва)
2. Печатная плата/компоненты: Гибкая печатная плата, микрокомпоненты (резисторы 0402) для поверхностного монтажа (тонкие силиконовые/гелевые/микроприсоски для предотвращения складок/разрывов).
3. Дисплей: ЖК-панель/OLED, сенсорное стекло (высокопрозрачный материал, без пятен и царапин).
C. Автомобильная промышленность и промышленность автозапчастей
C.1 Основные требования:большая всасывающая способность (одинарный присосочный диск ≥500 Н), универсальная адаптация (металл/пластик/стекло), противоскользящая
C.2 Ключевые сценарии:
4. Изготовление кузова: сварка стальной пластины/дверной рамы (резина большого диаметра/множественная присоска, противоскользящая текстура)
5. Стекло/Интерьер: Установка лобового стекла, перенос поверхности кожаного сиденья (термостойкие силиконовые/губчатые присоски, защита от деформации)
6. Детали: корпус цилиндра двигателя/захват корпуса коробки передач (вакуум + механический замок, защита от падения)
D. Пищевая и упаковочная промышленность
D.1 Основные требования:Материал пищевого качества (сертифицирован FDA), легко чистится, устойчив к раздавливанию.
D.2 Ключевые сценарии:
1. Обработка пищевых продуктов: сортировка хлебобулочных изделий/свежего мяса/фруктов (губчатая присоска с низким уровнем всасывания, без запаха и легко моется)
2. Автоматизация упаковки: открытие упаковочного пакета, формование стерильной коробки (устранение статического заряда/многоточечное всасывание, подходит для тонкой/жесткой упаковки)
E. Логистика и складское хозяйство
E.1 Основные требования:эффективная адаптация (несколько спецификаций товаров), стабильное давление, защита от падения
E.2 Ключевые сценарии:
1. Обработка картонных коробок: сортировка картонных коробок для электронной коммерции (регулируемая система всасывания, вакуумное давление)
2. Пластина/рулон: деревянная доска/рулон пластиковой пленки (длинная полоса/кольцевая присоска, равномерная адсорбция для предотвращения смещения)
F. Новая энергетика и специальные отрасли
F.1 Новая энергия (литиевая батарея/фотоэлектрические батареи):
1. Литиевая аккумуляторная пластина (антистатическая пористая присоска, защита от пыли), фотоэлектрическое стекло (большая силиконовая присоска, без царапин)
F.2 Печать и бумага
1. Захват бумаги/печатной продукции (абсорбирующий бумажный материал, небольшое отрицательное давление для предотвращения разрывов и загрязнения чернил)
III. Краткое изложение основной логики адаптации
| Характеристики заготовки | Программа адаптации пипеток | Соответствующие отраслевые сценарии |
| Тонкий/хрупкий/точный | Силиконовый/керамический материал, микроотрицательное давление, микровсасывающая насадка. | Электронные полупроводники, фармацевтика |
| Тяжелые предметы / Большой размер | Резиновый материал, присоска большого диаметра, несколько присосок. | Автомобили, логистические панели |
| Здоровье/Предотвращение загрязнения | Пищевой/медицинский силикон, легкая в уходе конструкция. | Медицина, еда |
| Мягкие/неровные поверхности | Губчатый материал, деформируемая присоска. | Салон автомобиля, еда |
| Антистатические требования | Антистатический силикон, с поддержкой ионного ветра | электронный полупроводник |
