Вакуумное всасывание является основным решением для «гибкого захвата» в промышленной автоматизации с четырьмя основными преимуществами: захват без повреждения, адаптируемость к заготовкам из нескольких материалов/нестандартной формы, чистота и защита окружающей среды, а также гибкость в эксплуатации. Его можно адаптировать к различным отраслевым характеристикам заготовок (тонкие/толстые, прецизионные/грубые, санитарные/стандартные).

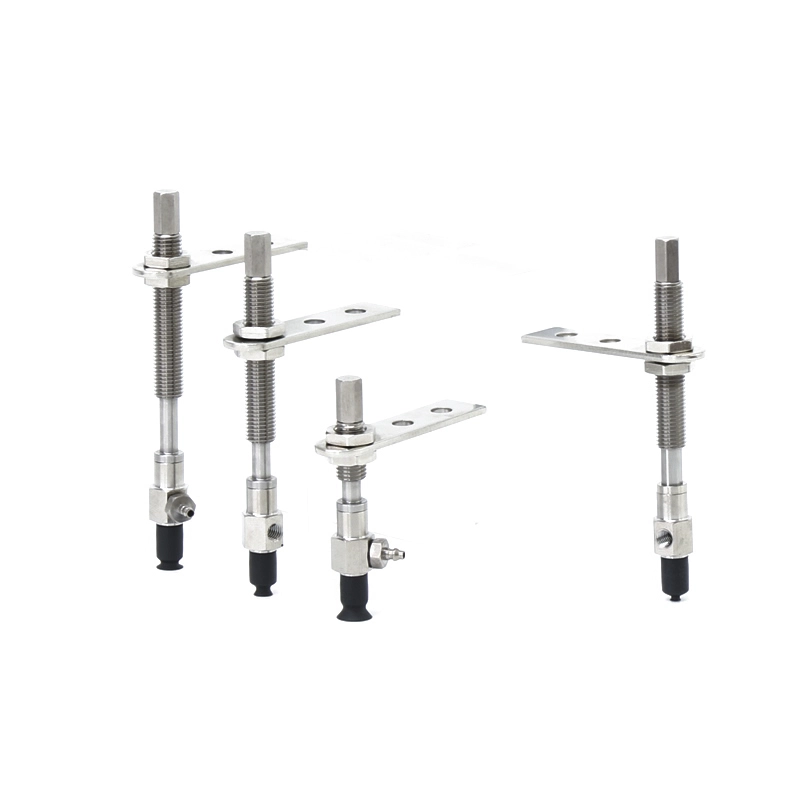

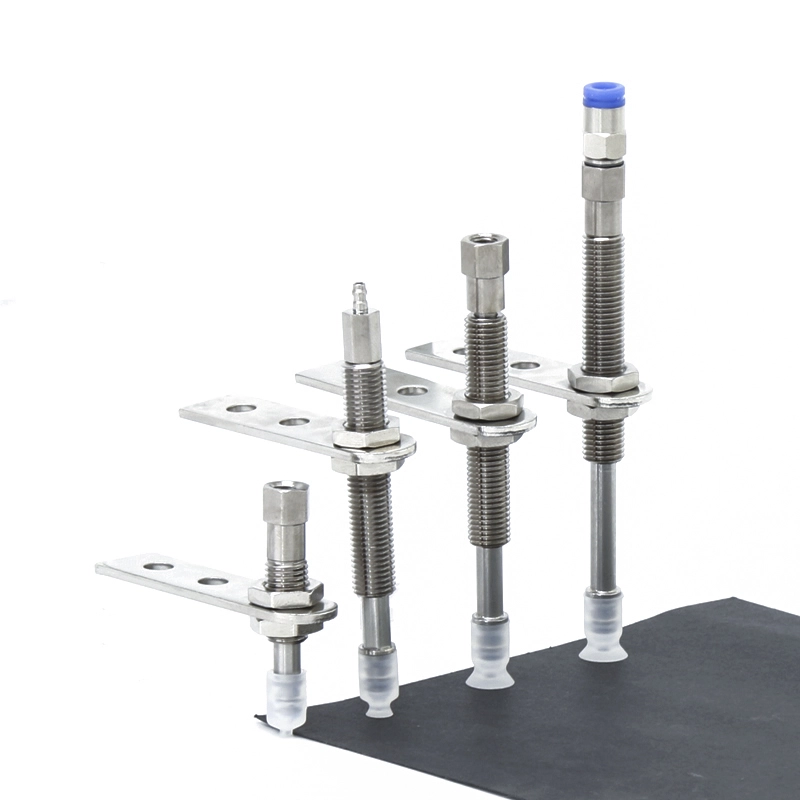

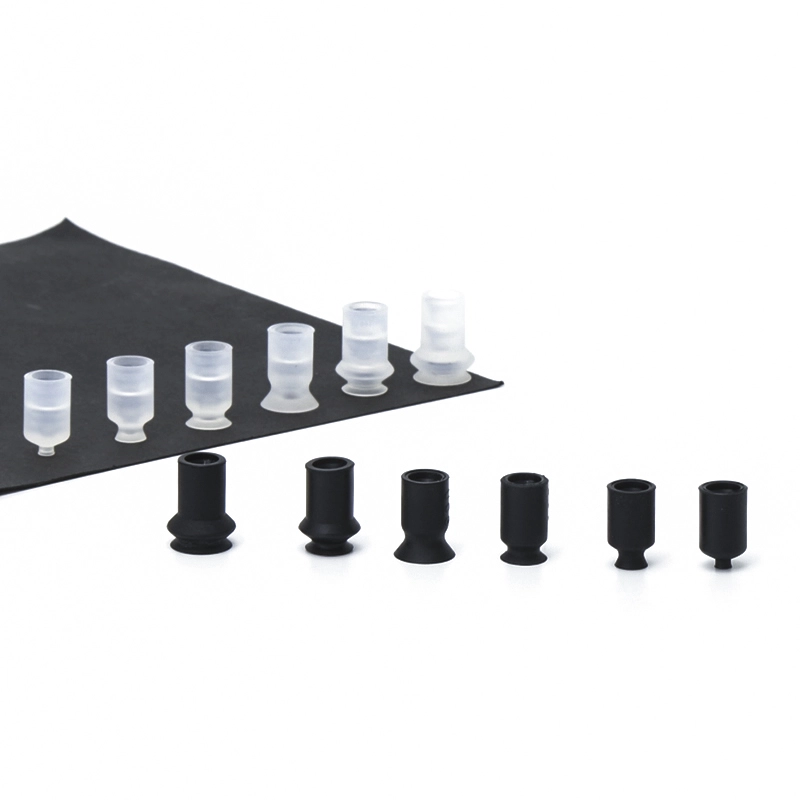

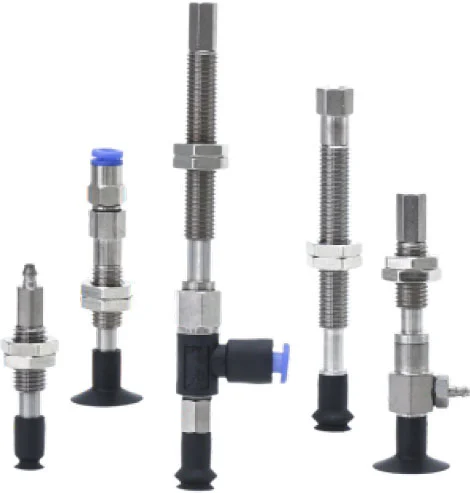

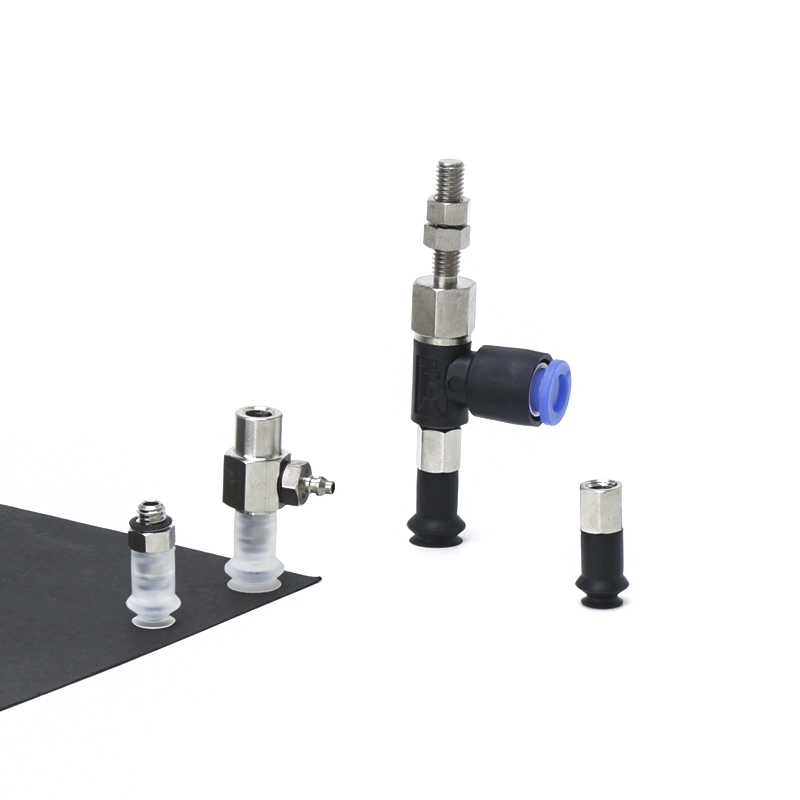

Базовые без стопорного кольца Вакуумные присоски ZP
Базовые вакуумные присоски без стопорного кольца китайского производства ZP обладают значительными преимуществами и преимуществами: во-первых, они обеспечивают высокую экономическую эффективность. Используя зрелую производственную базу, они эффективно контролируют затраты, обеспечивая при этом производительность продукции, тем самым сокращая затраты на закупки для клиентов; Во-вторых, они предоставляют разнообразные категории продуктов с множеством спецификаций и моделей; В-третьих, их технология зрелая. Используя высококачественные материалы, такие как силикон, и передовую технологию вакуумного удержания давления, они обеспечивают прочную адгезию и стабильность, гарантируя безопасную обработку материалов; В-четвертых, их цепочка поставок стабильна, поддерживается надежной внутренней производственной цепочкой и сильными производственными мощностями, обеспечивающими своевременную доставку. Эти преимущества делают вакуумные присоски отечественного производства весьма конкурентоспособными в сфере промышленной автоматизации.
Нажмите и начните выбор
》Вернуться к информации о продукте
Базовый инструмент без стопорного кольца ZP Tool
Блок подушек серии ZP
Серия ZPT с адаптерными вакуумными подушками
Серия ZPT с буферными вакуумными подушками
Серия ZPR с адаптерными вакуумными подушками
Серия ZPR с буферными вакуумными подушками
Серия ZPY с адаптерными вакуумными подушками
Серия ZPY с буферными вакуумными подушками
Описание
Как заказать
Технические характеристики/Материал
Приложения
Ресурс
Что такое базовые вакуумные присоски без стопорного кольца ZP?
Определение и функция
• Инструмент для вакуумного захвата:Создает уплотнение с поверхностью заготовки, обеспечивая возможность подъема и позиционирования.
• Гибкое применение:Подходит для гладких, плоских или слегка изогнутых поверхностей.
• Поддержка автоматизации:Используется в роботизированных манипуляторах, конвейерах и погрузочно-разгрузочных системах.
Конструктивные особенности
• Изготовлены из прочных эластомеров, таких как силикон или полиуретан.
• Легкая конструкция для снижения нагрузки на роботизированные системы.
• Доступны различные диаметры и формы для различных применений.
Основные преимущества
Гибкая и простая установка
• Отсутствие конструкции стопорного кольца упрощает монтаж и замену.
• Сокращает время установки и затраты на техническое обслуживание.
Надежное уплотнение
• Обеспечивает стабильный вакуумный захват на гладких и непористых поверхностях.
• Поддерживает постоянное всасывание во время высокоскоростных операций.
Экономичное решение
• Простая конструкция снижает затраты на производство и замену.
• Идеально подходит для крупномасштабных или многоцикловых применений.
Прочный и износостойкий
• Высококачественные материалы обеспечивают длительный срок службы.
• Устойчив к истиранию и многократному использованию.
Широкая совместимость
• Совместимость с различными генераторами вакуума и системами крепления.
• Подходит для различных промышленных сред.
Кастомизация и производственный процесс
Параметры настройки
Для удовлетворения разнообразных требований промышленной автоматизации базовые вакуумные присоски без стопорного кольца ZP могут быть полностью адаптированы под заказ: от выбора материала до конструкции конструкции:
• Выбор материала
o Силикон (SI): устойчивость к высоким температурам, идеален для электроники и чистых сред.
o Полиуретан (ПУ): отличная износостойкость при многоцикловых операциях.
o NBR: экономичное решение для общепромышленного применения.
o Дополнительные антистатические или пищевые материалы для специализированных отраслей промышленности.
• Размер и геометрия
o Широкий диапазон диаметров для соответствия различной грузоподъемности.
o Плоские или небольшие сильфонные конструкции для различных условий поверхности.
• Твердость и эластичность (по Шору А)
o Более мягкие материалы для деликатных или хрупких продуктов.
o Более твердые составы для работы в тяжелых условиях или на высоких скоростях.
o Оптимизированный баланс между гибкостью и долговечностью.
• Совместимость монтажа и интерфейса
o Адаптация к различным держателям и вакуумным системам
o Соответствие размера резьбы и типа соединения (метрическая, BSP, NPT)
o Интеграция с различными монтажными элементами или адаптерами
• Проектирование, ориентированное на конкретное применение
o Противоскользящий рисунок поверхности для лучшего сцепления.
o Маслостойкие или химически стойкие материалы для суровых условий эксплуатации.
o Настройка производительности при высоких или низких температурах.

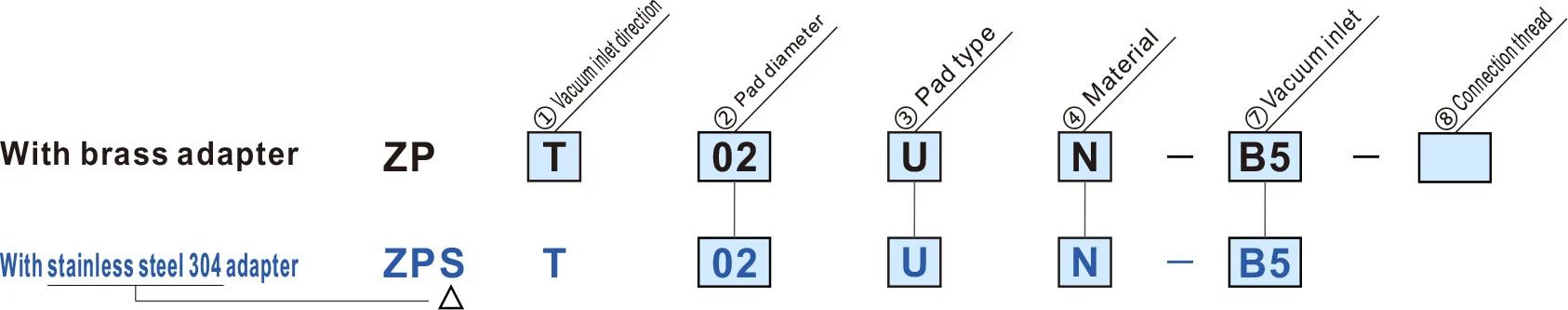

Как заказать
|
③ Тип колодки
② Диаметр колодки (мм)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Плоский тип/овальный тип | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Тип сильфона | — | — | ● | ● | — | — | — | — | — | — |
| ЮТ | Тонкий плоский тип | — | — | — | — | ● | ● | ● | — | — | — |
| Коннектикут | Тонкий плоский тип с ребрами | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Материал | |
| N | НБР |
| S | Силиконовая резина |
| U | Уретановая резина |
| F | ФКМ |
| ГН | Проводящий NBR |
| GS | Проводящая силиконовая резинка |
Синий символ — модели по индивидуальному заказу.
| Монтажные размеры адаптера | |
| Если адаптер будет изготавливаться заказчиком, спроектируйте адаптер с размерами, показанными справа. |
|
| ① Направление подачи вакуума | ⑦ Вакуумный вход | ⑧ Соединительная резьба | |||||||
| T | Вертикальный |
|
А5А6 |
— | |||||
|
Б4Б5 |
— | |||||||
| R | Боковой |
|
0406 |
А5А6 |
|||||
|
Б4Б5 |
||||||||
| Y |
|
U4N4U6N6Б5 |
А5А6 |
||||||
|
Б4Б5 |
||||||||
| ② Тип диаметра колодки (мм) | 02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2х4 | 3,5x7 | 4х10 | ||
| U | Плоский тип/овальный тип | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Тип сильфона | — | — | ● | ● | — | — | — | — | — | — |
| ЮТ | Тонкий плоский тип | — | — | — | — | ● | ● | ● | — | — | — |
| Коннектикут | Тонкий плоский тип с ребрами | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Материал | |
| N | НБР |
| S | Силиконовая резина |
| U | Уретановая резина |
| F | ФКМ |
| ГН | Проводящий NBR |
| GS | Проводящая силиконовая резинка |
Синий символ — модели по индивидуальному заказу.
| ⑧ Соединительная резьба | ||
| Моя нить | А5 | М5 х 0,8 |
| А6 | М6 х 1,0 | |
| Женская тема | Б4 | М4 х 0,7 |
| Б5 | М5 х 0,8 | |
| ⑦ Вакуумный вход | |||
| Моя нить | А5 | М5 х 0,8 | |
| А6 | М6 х 1,0 | ||
| Женская тема | Б4 | М4 х 0,7 | |
| Б5 | М5 х 0,8 | ||
| Фитинг Barb | U4 | Для мягких трубок ø4 | М-5АУ-4 |
| N4 | Для нейлоновой трубки ø4 | М-5АН-4 | |
| U6 | Для мягких трубок ø6 | М-5АУ-6 | |
| N6 | Для нейлоновой трубки ø6 | М-5АН-6 | |
| Установка в одно касание | 04 | ø4 | |
| 06 | ø6 | ||
| ① Направление подачи вакуума | ⑦ Вакуумный вход | |||||||||
| T | Вертикальный |
|
Б3Б5U4N4U6N60406 |
|||||||
| R | Боковой |
|
0406 |
|||||||
| Y |
|
U4N4U6N6Б5 |
||||||||
|
③ Тип колодки
② Диаметр колодки (мм)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Плоский тип/овальный тип | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Тип сильфона | — | — | ● | ● | — | — | — | — | — | — |
| ЮТ | Тонкий плоский тип | — | — | — | — | ● | ● | ● | — | — | — |
| Коннектикут | Тонкий плоский тип с ребрами | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Материал | |
| N | НБР |
| S | Силиконовая резина |
| U | Уретановая резина |
| F | ФКМ |
| ГН | Проводящий NBR |
| GS | Проводящая силиконовая резинка |
Синий символ — модели по индивидуальному заказу.

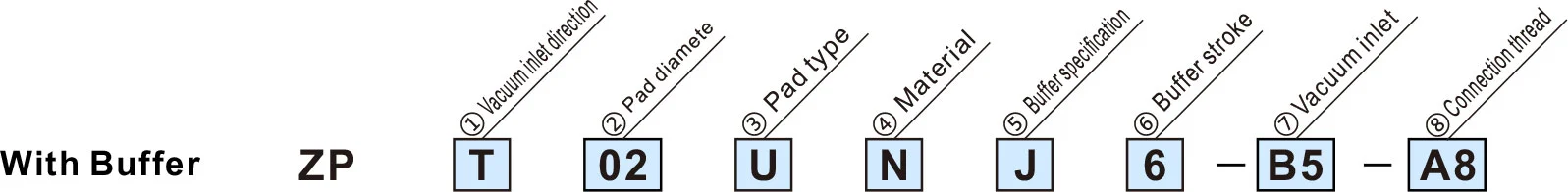

| ⑤ Спецификация буфера | |
| J | Вращающийся |
| K | Невращающийся |
| ДЖН | Вращающийся (Без буферной пластины) |
| КН | Невращающийся (Без буферной пластины) |
| ⑥ Буферный ход | |
| 6 | 6 мм |
| 10 | 10 мм |
| 15 | 15 мм |
| 25 | 25 мм |
| ⑦ Вакуумный вход | |||
| Моя нить | А5 | М5 х 0,8 | |
| А6 | М6 х 1,0 | ||
| Женская тема | Б3 | М3 х 0,5 | |
| Б5 | М5 х 0,8 | ||
| Зубчатый фитинг | U4 | Для мягких трубок ø4 | М-5АУ-4 |
| N4 | Для нейлоновой трубки ø4 | М-5АН-4 | |
| U6 | Для мягких трубок ø6 | М-5АУ-6 | |
| N6 | Для нейлоновой трубки ø6 | М-5АН-6 | |
| Установка в одно касание | 04 | ø4 | |
| 06 | ø6 | ||
| ⑧ Соединительная резьба | |
| А8 | М8 х 1,0 |
Технические характеристики
| Стопорное кольцо/Тип колодки | Диаметр/размеры колодки | Приложение | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Без стопорного кольца | Плоский тип (У) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Для заготовок с ровной и недеформированной поверхностью. |
| Овальный тип (У) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Для деталей с ограничениями по адсорбционной поверхности | |
| Тонкий плоский тип (Юта) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Для мягких заготовок, таких как тонкие листы или винил. Сморщивание или деформацию во время адсорбции можно уменьшить. | |
| Тонкий плоский тип с ребрышками (Коннектикут) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Для мягких заготовок, таких как тонкие листы или винил. Заготовки можно снимать легко благодаря ребрам |
|
| Тип сильфона (Б) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Для использования там, где нет места для буфера или для заготовок с наклонными поверхностями. | |
| Со стопорным кольцом | Плоский тип (У) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Для заготовок с ровной и недеформированной поверхностью. |
| Плоский тип с ребрышками (С) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Для заготовок, которые легко деформируются. Заготовки легко снимаются благодаря ребрам. | |
| Тип сильфона (Б) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Для использования там, где нет места для буфера или для заготовок с наклонными поверхностями. | |
| Глубокий тип (Д) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Для заготовок с изогнутыми поверхностями или сферических заготовок | |
Материал и характеристики колодки
⚪:Влияние незначительное или отсутствует △:Можно использовать в зависимости от условий X:Не подходит
|
Материал
Характеристики
|
Символ | Дюрометр ГС (±5°) |
Цвет из резина |
Операционная температура диапазон (°С) |
Масло сопротивление бензин |
Масло сопротивление бензол |
База сопротивление |
Кислота сопротивление |
Устойчивость к атмосферным воздействиям | Озон сопротивление |
Истирание сопротивление |
Водонепроницаемый | Растворитель сопротивление (Бензол, толуол) |
Приложение |
| НБР | N | 50 | Черный | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Передача общих работ, Гофрокартон, Шпон, Железная плита и другие. |
| Силиконовая резина | S | 45 ~ 50 | Белый | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Удаление из литья под давлением, Тонкая обработка, Кухонный комбайн |
| Уретановая резина | U | 50 ~ 60 | Коричневый | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Гофрокартон, Железная плита, Шпонированная плита |
| ФКМ | F | 60 | Черный | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическая работа |
| Проводящий NBR | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Общая работа полупроводников (сопротивление статическому электричеству) | |
| Проводящая силиконовая резинка | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статическое электричество) |
В приведенной выше таблице приведены только общие характеристики рассматриваемых резиновых материалов. Синий символ — модели по индивидуальному заказу.
Схема применения пневматических компонентов (вакуумных присосок) в различных отраслях промышленности.
I. Основные сильные стороны
II. Извлечение заявок по отраслям
А. Медицина и медицинская промышленность
А.1: Основные требования:Чистый и экологически чистый (соответствует FDA/GMP), бережный и не повреждающий, предотвращает перекрестное загрязнение
A.2 Ключевые сценарии:
1. Фармацевтическая упаковка: флакон с лекарственным средством/фармацевтическая тарелка/приемник инфузионного пакета (силиконовая присоска пищевого качества, без высыпания частиц)
2. Сборка медицинского оборудования: хирургические инструменты/медицинские катетеры/детали протеза (регулируемое отрицательное давление, защита от деформации).
3. Биологическая лаборатория: чашка Петри/центрифужная пробирка/перенос карты реагентов (химически устойчивая, стерильная)
Б. Электронная и полупроводниковая промышленность
B.1 Основные требования:антистатический (10⁶-10¹¹Ом), точное позиционирование (погрешность ≤0,01 мм), устойчивость к царапинам
B.2 Ключевые сценарии:
1. Чип/полупроводник: обработка пластин, упаковка чипов (пористая керамика/антистатическая силиконовая присоска, равномерное отрицательное давление для предотвращения разрыва)
2. Печатная плата/компоненты: Гибкая печатная плата, микрокомпоненты (резисторы 0402) для поверхностного монтажа (тонкие силиконовые/гелевые/микроприсоски для предотвращения складок/разрывов).
3. Дисплей: ЖК-панель/OLED, сенсорное стекло (высокопрозрачный материал, без пятен и царапин).
C. Автомобильная промышленность и промышленность автозапчастей
C.1 Основные требования:большая всасывающая способность (одинарный присосочный диск ≥500 Н), универсальная адаптация (металл/пластик/стекло), противоскользящая
C.2 Ключевые сценарии:
4. Изготовление кузова: сварка стальной пластины/дверной рамы (резина большого диаметра/множественная присоска, противоскользящая текстура)
5. Стекло/Интерьер: Установка лобового стекла, перенос поверхности кожаного сиденья (термостойкие силиконовые/губчатые присоски, защита от деформации)
6. Детали: корпус цилиндра двигателя/захват корпуса коробки передач (вакуум + механический замок, защита от падения)
D. Пищевая и упаковочная промышленность
D.1 Основные требования:Материал пищевого качества (сертифицирован FDA), легко чистится, устойчив к раздавливанию.
D.2 Ключевые сценарии:
1. Обработка пищевых продуктов: сортировка хлебобулочных изделий/свежего мяса/фруктов (губчатая присоска с низким уровнем всасывания, без запаха и легко моется)
2. Автоматизация упаковки: открытие упаковочного пакета, формование стерильной коробки (устранение статического заряда/многоточечное всасывание, подходит для тонкой/жесткой упаковки)
E. Логистика и складское хозяйство
E.1 Основные требования:эффективная адаптация (несколько спецификаций товаров), стабильное давление, защита от падения
E.2 Ключевые сценарии:
1. Обработка картонных коробок: сортировка картонных коробок для электронной коммерции (регулируемая система всасывания, вакуумное давление)
2. Пластина/рулон: деревянная доска/рулон пластиковой пленки (длинная полоса/кольцевая присоска, равномерная адсорбция для предотвращения смещения)
F. Новая энергетика и специальные отрасли
F.1 Новая энергия (литиевая батарея/фотоэлектрические батареи):
1. Литиевая аккумуляторная пластина (антистатическая пористая присоска, защита от пыли), фотоэлектрическое стекло (большая силиконовая присоска, без царапин)
F.2 Печать и бумага
1. Захват бумаги/печатной продукции (абсорбирующий бумажный материал, небольшое отрицательное давление для предотвращения разрывов и загрязнения чернил)
III. Краткое изложение основной логики адаптации
| Характеристики заготовки | Программа адаптации пипеток | Соответствующие отраслевые сценарии |
| Тонкий/хрупкий/точный | Силиконовый/керамический материал, микроотрицательное давление, микровсасывающая насадка. | Электронные полупроводники, фармацевтика |
| Тяжелые предметы / Большой размер | Резиновый материал, присоска большого диаметра, несколько присосок. | Автомобили, логистические панели |
| Здоровье/Предотвращение загрязнения | Пищевой/медицинский силикон, легкая в уходе конструкция. | Медицина, еда |
| Мягкие/неровные поверхности | Губчатый материал, деформируемая присоска. | Салон автомобиля, еда |
| Антистатические требования | Антистатический силикон, с поддержкой ионного ветра | электронный полупроводник |
Руководство по установке
Скачать PDF
Предупреждение +Внимание (прочитайте перед использованием)
Скачать PDF
Горячие Теги: Базовые вакуумные присоски без стопорного кольца ZP, Китай, Производитель, Поставщик, Фабрика
Отправить запрос
Контакты
-
Адрес
Деревня Сяруань, город Байши, город Юэцин, провинция Чжэцзян, Китай
-
Тел.
-
Электронная почта
По вопросам о вакуумных присосках, вакуумных генераторах, аксессуарах для пневматических компонентов или прайс-листе оставьте нам свой адрес электронной почты, и мы свяжемся с вами в течение 24 часов.
