Вакуумные присоски Basic со стопорным кольцом ZP — это высокопроизводительные вакуумные захватные компоненты, предназначенные для стабильной и безопасной транспортировки материалов в промышленной автоматизации. Благодаря конструкции стопорного кольца они обеспечивают надежную установку, повышенную надежность уплотнения и долгосрочную эксплуатационную стабильность.
Компания Commaelec, изготовленная профессиональным китайским производителем, поставщиком и фабрикой, поставляет эти присоски стабильного качества, гибких конфигураций и надежных возможностей поставок для глобальных приложений автоматизации.
Что такое базовые вакуумные присоски со стопорным кольцом ZP?
Определение и функция
• Решение для вакуумного захвата:Создает прочное уплотнение для подъема, перемещения и позиционирования заготовок.
• Структура стопорного кольца:Обеспечивает надежную фиксацию и предотвращает расшатывание при высокочастотных операциях.
• Универсальное обращение:Подходит для гладких, плоских или слегка неровных поверхностей.
• Интеграция автоматизации:Идеально подходит для роботизированных манипуляторов, систем захвата и размещения и производственных линий.
Особенности вакуумных присосок Basic со стопорным кольцом ZP
Безопасный монтаж:
Конструкция стопорного кольца обеспечивает прочное и стабильное соединение между присоской и монтажным элементом, предотвращая ослабление во время высокоскоростных или повторяющихся операций, тем самым повышая общую надежность и безопасность системы.
Модульная конструкция:
Модульная структура позволяет легко интегрировать различные адаптеры, держатели и буферные блоки, обеспечивая гибкую настройку и быструю замену для различных систем автоматизации.
Универсальные формы подушечек:
Вакуумные присоски Basic со стопорным кольцом ZP доступны в различных формах, подходящих для различных условий поверхности, обеспечивая оптимальное уплотнение и стабильный захват в различных приложениях.
Плоский/Плоский с ребрами:
Плоские конструкции идеально подходят для гладких поверхностей, а ребристые версии повышают герметичность и уменьшают деформацию, что делает их пригодными для работы со стеклом, металлическими листами и пластиками.
Сильфоны:
Присоски сильфонного типа обеспечивают большую гибкость и ход, позволяя компенсировать неровности поверхностей и перепады высоты, что особенно полезно для деликатных или нестандартных заготовок.
Глубокий:
Присоски глубокого типа предназначены для работы с изогнутыми или утопленными поверхностями, обеспечивая улучшенную адаптируемость и обеспечивая надежный захват в сложных условиях.
Варианты материала:
Эти присоски, доступные из силикона, полиуретана, бутадиен-нитрильного каучука и антистатических материалов, можно выбрать с учетом термостойкости, износостойкости или отраслевых требований, таких как электроника или чистая окружающая среда.
Широкий диапазон размеров:
Эта серия диаметром от 10 до 50 мм охватывает широкий спектр применений: от небольших прецизионных деталей до более крупных заготовок, что обеспечивает гибкий выбор.
Нескользящий вариант:
Дополнительные конструкции противоскользящей поверхности улучшают трение между присоской и заготовкой, снижая риск скольжения и повышая стабильность работы при высокоскоростных операциях.
Совместимость:
Разработанные для бесшовной интеграции, эти присоски совместимы с различными генераторами вакуума, эжекторами и монтажными системами, поддерживая как вертикальные, так и горизонтальные вакуумные соединения для гибкой установки.
Часто задаваемые вопросы
1. В чем преимущество конструкции стопорного кольца?
Стопорное кольцо обеспечивает надежную установку, предотвращая расшатывание и улучшая стабильность при работе на высоких скоростях.
2. Какие материалы доступны?
Варианты включают силикон, NBR, полиуретан и антистатические материалы для специализированных отраслей промышленности.
3. Можно ли настроить продукт?
Да, Commaelec предоставляет полные индивидуальные решения, включая размер, материал, конструкцию и варианты монтажа.
4. Для каких отраслей промышленности подходят вакуумные присоски Basic со стопорным кольцом ZP?
Они широко используются в упаковочной, электронной, автомобильной и общей промышленностях автоматизации.
5. Как буфер повышает производительность?
Буфер снижает удары и вибрацию, защищая заготовку и оборудование и продлевая срок службы.

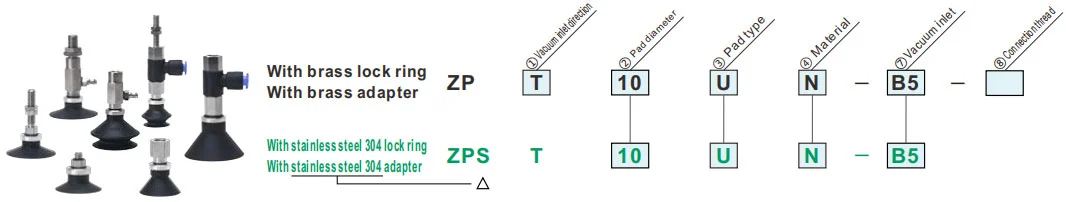

Как заказать
| Модели/размеры стопорных колец | ||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
| △Ноль/Латунь S/Нержавеющая сталь | ||||||||||||||||||||||||||
|
③ Тип колодки
② Диаметр колодки (мм)
|
10 | 13 | 16 | 20 | 25 | 32 | 40 | 50 | |
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||
| U | Плоский тип | ● | ● | ● | ● | ● | ● | ● | ● |
| C | Плоский тип с ребрами | ● | ● | ● | ● | ● | ● | ● | ● |
| B | Тип сильфона | ● | ● | ● | ● | ● | ● | ● | ● |
| D | Глубокий тип | ● | 一 | ● | 一 | ● | 一 | ● | 一 |

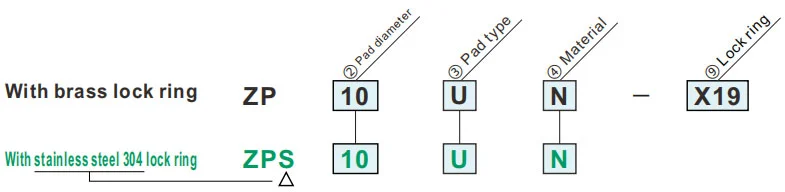

| ⑨Стопорное кольцо | |
| ноль | Со стопорным кольцом |
| Х19 | Без стопорного кольца |
| ④Материал | |
| N | НБР |
| S | Силиконовая резина |
| U | Уретановая резина |
| F | ФКМ |
| ГН | Проводящий NBR |
| GS | Проводникилионеруб |
Зеленый символ — модели, изготовленные по индивидуальному заказу.
| ④Материал | |
| N | НБР |
| S | Силиконовая резина |
| U | Уретановая резина |
| F | ФКМ |
| ГН | Проводящий NBR |
| GS | Canducie slicnerube |
Зелёный символ — изготовленные по индивидуальному заказу модели.
|
③ Тип колодки
② Диаметр колодки (мм)
|
10 | 13 | 16 | 20 | 25 | 32 | 40 | 50 | ||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | |||||||
| U | Плоский тип | ● | ● | ● | ● | ● | ● | ● | ● | |||||
| C | Плоский тип с ребрами | ● | ● | ● | ● | ● | ● | ● | ● | |||||
| B | Тип сильфона | ● | ● | ● | ● | ● | ● | ● | ● | |||||
| ①Направление подачи вакуума | D | Глубокий тип | ● | - | ● | - | ● | - | ● | - | ||||
| T | Вертикальный |
|
⑦вакуумное отверстие | Наружная резьба | АС5 | М5×0,8 | ● | ● | - | |||||
| АС6 | М6x1,0 | ● | ● | ● | ||||||||||
| АГ1 | Г1/8 | ● | ● | ● | ||||||||||
| АГ2 | Г1/4 | - | - | ● | ||||||||||
|
А5 | М5×0,8 | ● | - | - | |||||||||
| А6 | М6×1,0 | ● | ● | ● | ||||||||||
| А8 | М8x1,0 | - | ● | ● | ||||||||||
|
Внутренняя резьба | Б5 | М5×0,8 | ● | ●- | - | ||||||||
| Б6 | М6×1,0 | ● | ● | ● | ||||||||||
| Б8 | М8×125 | ● | ● | |||||||||||
| B01 | Рк1/8 | ● | ● | ● | ||||||||||
| БГ01 | Г1/8 | ● | ● | ● | ||||||||||
| БГ2 | Г1/4 | - | - | ● | ||||||||||
| R | Боковой |

|
Установка в одно касание | 04 | ø4 | ● | ● | - | ||||||
| 06 | ø6 | ● | ● | ● | ||||||||||
| 08 | ø8 | - | ● | ● | ||||||||||
| ⑧Соединительная резьба | Наружная резьба | А5 | М5×0,8 | ● | - | - | ||||||||
| А6 | М6×1,0 | ● | ● | ● | ||||||||||
| А8 | М8×1,0 | - | ● | ● | ||||||||||
| Внутренняя резьба | Б5 | М5×0,8 | ● | ● | - | |||||||||
| Б6 | М6×1,0 | ● | ● | ● | ||||||||||
| Б8 | МБ×125 | - | ● | ● | ||||||||||
| Y |

|
⑦ Вакуумный вход | Б5 | М5×0,8 | ● | ● | ● | |||||||
| Зубчатый штуцер | U4 | Для мягких трубок ø4 | ● | ● | - | |||||||||
| N4 | Для нейлоновой трубки ø4 | ● | ● | - | ||||||||||
| U6 | Для мягких трубок ø6 | ● | ● | ● | ||||||||||
| N6 | Для нейлоновой трубки ø6 | ● | ● | - | ||||||||||
| ⑧Соединительная резьба | Наружная резьба | А5 | М5×0,8 | ● | - | - | ||||||||
| А6 | М6×1,0 | ● | ● | ● | ||||||||||
| А8 | М8×1,0 | - | ● | ● | ||||||||||
| Внутренняя резьба | Б5 | М5×0,8 | ● | ● | - | |||||||||
| Б6 | М6×1,0 | ● | ● | ● | ||||||||||
| Б8 | М8×1,25 | - | ● | ● | ||||||||||
| Как заменить подкладку |
|
Поскольку колодки по своей сути резиновые, износ неизбежен. Скорость износа зависит от таких факторов, как условия использования, окружающая среда и температура. Необходимо проводить регулярное техническое обслуживание. Если на прокладке возникло какое-либо повреждение, раскол, трещина или истирание, которое кажется опасным, немедленно замените ее. Также будьте осторожны, чтобы не повредить внешнюю поверхность подушечки.
1. Потяните стопорное кольцо вверх и, подняв его к адаптеру, снимите старую прокладку, потянув ее вниз.
|
| ④Материал | |
| N | НБР |
| S | Силиконовый каучук |
| U | Уретановая резина |
| F | ФКМ |
| ГН | Проводящий NBR |
| GS | Благоприятствует |
Зеленый символ — это индивидуальные модели.
|

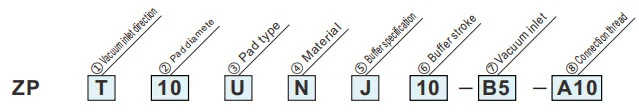

③ Тип колодки
② Диаметр колодки (мм)
|
10 | 13 | 16 | 20 | 25 | 32 | 40 | 50 | ||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | |||||
| U | Плоский тип | ● | ● | ● | ● | ● | ● | ● | ● | |||
| C | Плоский тип с ребрами | ● | ● | ● | ● | ● | ● | ● | ● | |||
| B | Тип сильфона | ● | ● | ● | ● | ● | ● | ● | ● | |||
| D | Глубокий тип | ● | - | ● | - | ● | - | ● | - | |||
| ⑥Буферный ход | 6 | 6 мм | ● | - | - | |||||||
| 10 | 10 мм | ● | ● | ● | ||||||||
| 15 | 15 мм | ● | - | - | ||||||||
| 20 | 20 мм | ● | ● | ● | ||||||||
| 25 | 25 мм | ● | - | - | ||||||||
| 30 | 30 мм | ● | ● | ● | ||||||||
| 40 | 40 мм | ● | ● | - | ||||||||
| 50 | 50 мм | ● | ● | ● | ||||||||
| ⑦вакуумное отверстие | Внутренняя резьба | Б5 | М5×0,8 | ● | ● | ● | ||||||
| B01 | Рк1/8 | - | - | ● | ||||||||
| Установка в одно касание | 04 | ø4 | ● | ● | - | |||||||
| 06 | ø6 | ● | ● | ● | ||||||||
| 08 | ø8 | - | - | ● | ||||||||
| Зубчатый штуцер | U4 | Для мягких трубок ø4 | ● | - | - | |||||||
| N4 | Для нейлоновой трубки ø4 | ● | - | - | ||||||||
| U6 | Для мягких трубок ø6 | ● | ● | ● | ||||||||
| N6 | Для нейлоновой трубки ø6 | ● | ● | ● | ||||||||
| Установка в одно касание | 04 | ø4 | ● | ● | - | |||||||
| 06 | ø6 | ● | ● | ● | ||||||||
| 08 | ø8 | - | ● | ● | ||||||||
| Внутренняя резьба | Б5 | М5×0,8 | ● | ● | ● | |||||||
| Зубчатый штуцер | U4 | Для мягких трубок ø4 | ● | ● | - | |||||||
| N4 | Для нейлоновой трубки ø4 | ● | ● | - | ||||||||
| U6 | Для мягких трубок ø6 | ● | ● | ● | ||||||||
| N6 | Для нейлоновой трубки ø6 | ● | ● | ● | ||||||||
| ⑧Соединительная резьба | Наружная резьба | А8 | М8×1 | ● | - | - | ||||||
| А10 | М10×1 | ● | ● | - | ||||||||
| А14 | М14×1 | - | ● | ● | ||||||||
| ⑤Спецификация буфера | |
| J | Вращающийся |
| K | Невращающийся |
| ① Направление подачи вакуума | ||
| T | Вертикальный |
|
| R | Боковой |
|
| Y |
|
|
Реактивная сила пружины
| Соединительная резьба | М8×1 | М10×1 | М14×1 | |
| Момент затяжки [Н·м] | 1,5~2,0 | 2,5~3,5 | 6,5~7,5 | |
| Реактивная сила пружины[Н] | At0 ход | 0.8 | 1.0 | 2.0 |
| На полном ходу | 1.2 | 3.0 | 5.0 | |
Технические характеристики
| Стопорное кольцо/Тип колодки | Диаметр/размеры колодки | Приложение | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Без стопорного кольца | Плоский тип (У) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Для заготовок с ровной и недеформированной поверхностью. |
| Овальный тип (У) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Для деталей с ограничениями по адсорбционной поверхности | |
| Тонкий плоский тип (Юта) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Для мягких заготовок, таких как тонкие листы или винил. Сморщивание или деформацию во время адсорбции можно уменьшить. | |
| Тонкий плоский тип с ребрышками (Коннектикут) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Для мягких заготовок, таких как тонкие листы или винил. Заготовки можно снимать легко благодаря ребрам |
|
| Тип сильфона (Б) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Для использования там, где нет места для буфера или для заготовок с наклонными поверхностями. | |
| Со стопорным кольцом | Плоский тип (У) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Для заготовок с ровной и недеформированной поверхностью. |
| Плоский тип с ребрышками (С) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Для заготовок, которые легко деформируются. Заготовки легко снимаются благодаря ребрам. | |
| Тип сильфона (Б) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Для использования там, где нет места для буфера или для заготовок с наклонными поверхностями. | |
| Глубокий тип (Д) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Для заготовок с изогнутыми поверхностями или сферических заготовок | |
Материал и характеристики колодки
⚪:Влияние незначительное или отсутствует △:Можно использовать в зависимости от условий X:Не подходит
|
Материал
Характеристики
|
Символ | Дюрометр ГС (±5°) |
Цвет из резина |
Операционная температура диапазон (°С) |
Масло сопротивление бензин |
Масло сопротивление бензол |
База сопротивление |
Кислота сопротивление |
Устойчивость к атмосферным воздействиям | Озон сопротивление |
Истирание сопротивление |
Водонепроницаемый | Растворитель сопротивление (Бензол, толуол) |
Приложение |
| НБР | N | 50 | Черный | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Передача общих работ, Гофрокартон, Шпон, Железная плита и другие. |
| Силиконовая резина | S | 45 ~ 50 | Белый | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Удаление из литья под давлением, Тонкая обработка, Кухонный комбайн |
| Уретановая резина | U | 50 ~ 60 | Коричневый | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Гофрокартон, Железная плита, Шпонированная плита |
| ФКМ | F | 60 | Черный | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическая работа |
| Проводящий NBR | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Общая работа полупроводников (сопротивление статическому электричеству) | |
| Проводящая силиконовая резинка | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статическое электричество) |
В приведенной выше таблице приведены только общие характеристики рассматриваемых резиновых материалов. Синий символ — модели по индивидуальному заказу.
Схема применения пневматических компонентов (вакуумных присосок) в различных отраслях промышленности.
I. Основные сильные стороны
II. Извлечение заявок по отраслям
А. Медицина и медицинская промышленность
А.1: Основные требования:Чистый и экологически чистый (соответствует FDA/GMP), бережный и не повреждающий, предотвращает перекрестное загрязнение
A.2 Ключевые сценарии:
1. Фармацевтическая упаковка: флакон с лекарственным средством/фармацевтическая тарелка/приемник инфузионного пакета (силиконовая присоска пищевого качества, без высыпания частиц)
2. Сборка медицинского оборудования: хирургические инструменты/медицинские катетеры/детали протеза (регулируемое отрицательное давление, защита от деформации).
3. Биологическая лаборатория: чашка Петри/центрифужная пробирка/перенос карты реагентов (химически устойчивая, стерильная)
Б. Электронная и полупроводниковая промышленность
B.1 Основные требования:антистатический (10⁶-10¹¹Ом), точное позиционирование (погрешность ≤0,01 мм), устойчивость к царапинам
B.2 Ключевые сценарии:
1. Чип/полупроводник: обработка пластин, упаковка чипов (пористая керамика/антистатическая силиконовая присоска, равномерное отрицательное давление для предотвращения разрыва)
2. Печатная плата/компоненты: Гибкая печатная плата, микрокомпоненты (резисторы 0402) для поверхностного монтажа (тонкие силиконовые/гелевые/микроприсоски для предотвращения складок/разрывов).
3. Дисплей: ЖК-панель/OLED, сенсорное стекло (высокопрозрачный материал, без пятен и царапин).
C. Автомобильная промышленность и промышленность автозапчастей
C.1 Основные требования:большая всасывающая способность (одинарный присосочный диск ≥500 Н), универсальная адаптация (металл/пластик/стекло), противоскользящая
C.2 Ключевые сценарии:
4. Изготовление кузова: сварка стальной пластины/дверной рамы (резина большого диаметра/множественная присоска, противоскользящая текстура)
5. Стекло/Интерьер: Установка лобового стекла, перенос поверхности кожаного сиденья (термостойкие силиконовые/губчатые присоски, защита от деформации)
6. Детали: корпус цилиндра двигателя/захват корпуса коробки передач (вакуум + механический замок, защита от падения)
D. Пищевая и упаковочная промышленность
D.1 Основные требования:Материал пищевого качества (сертифицирован FDA), легко чистится, устойчив к раздавливанию.
D.2 Ключевые сценарии:
1. Обработка пищевых продуктов: сортировка хлебобулочных изделий/свежего мяса/фруктов (губчатая присоска с низким уровнем всасывания, без запаха и легко моется)
2. Автоматизация упаковки: открытие упаковочного пакета, формование стерильной коробки (устранение статического заряда/многоточечное всасывание, подходит для тонкой/жесткой упаковки)
E. Логистика и складское хозяйство
E.1 Основные требования:эффективная адаптация (несколько спецификаций товаров), стабильное давление, защита от падения
E.2 Ключевые сценарии:
1. Обработка картонных коробок: сортировка картонных коробок для электронной коммерции (регулируемая система всасывания, вакуумное давление)
2. Пластина/рулон: деревянная доска/рулон пластиковой пленки (длинная полоса/кольцевая присоска, равномерная адсорбция для предотвращения смещения)
F. Новая энергетика и специальные отрасли
F.1 Новая энергия (литиевая батарея/фотоэлектрические батареи):
1. Литиевая аккумуляторная пластина (антистатическая пористая присоска, защита от пыли), фотоэлектрическое стекло (большая силиконовая присоска, без царапин)
F.2 Печать и бумага
1. Захват бумаги/печатной продукции (абсорбирующий бумажный материал, небольшое отрицательное давление для предотвращения разрывов и загрязнения чернил)
III. Краткое изложение основной логики адаптации
| Характеристики заготовки | Программа адаптации пипеток | Соответствующие отраслевые сценарии |
| Тонкий/хрупкий/точный | Силиконовый/керамический материал, микроотрицательное давление, микровсасывающая насадка. | Электронные полупроводники, фармацевтика |
| Тяжелые предметы / Большой размер | Резиновый материал, присоска большого диаметра, несколько присосок. | Автомобили, логистические панели |
| Здоровье/Предотвращение загрязнения | Пищевой/медицинский силикон, легкая в уходе конструкция. | Медицина, еда |
| Мягкие/неровные поверхности | Губчатый материал, деформируемая присоска. | Салон автомобиля, еда |
| Антистатические требования | Антистатический силикон, с поддержкой ионного ветра | электронный полупроводник |
Руководство по установке
Скачать PDF
Предупреждение +Внимание (прочитайте перед использованием)
Скачать PDF

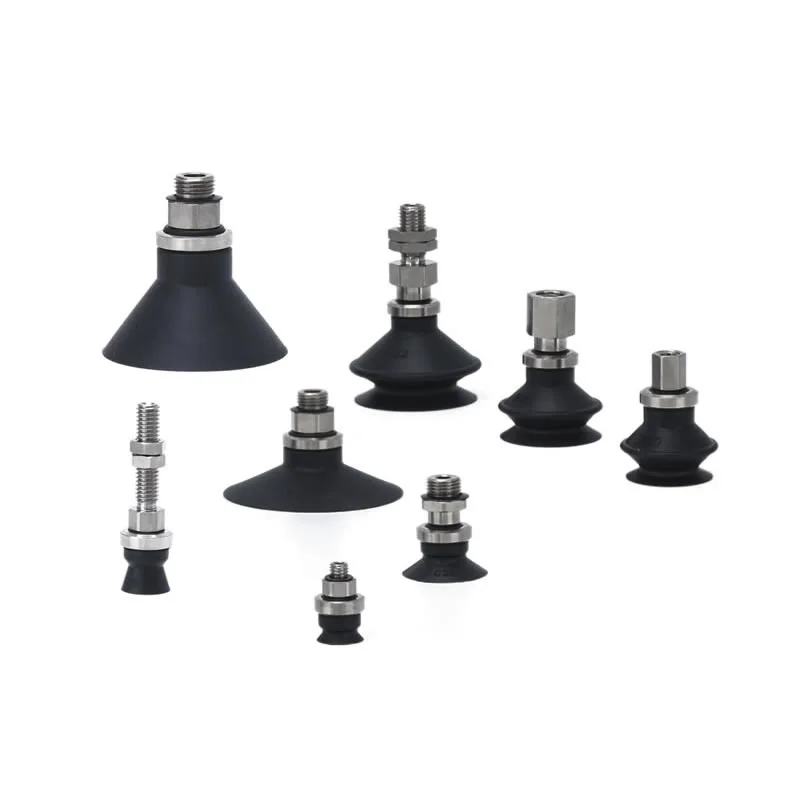

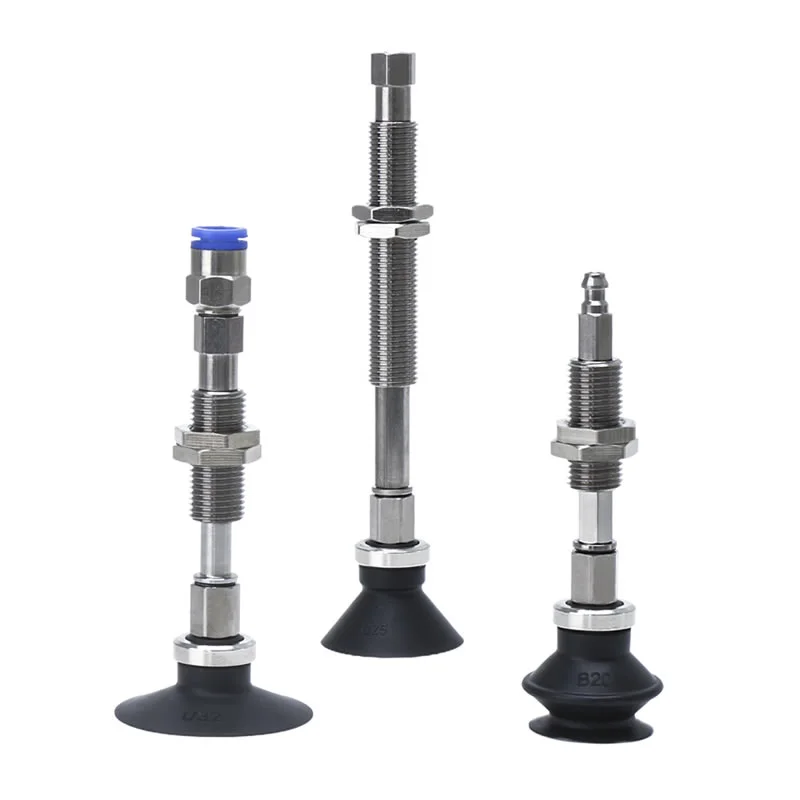

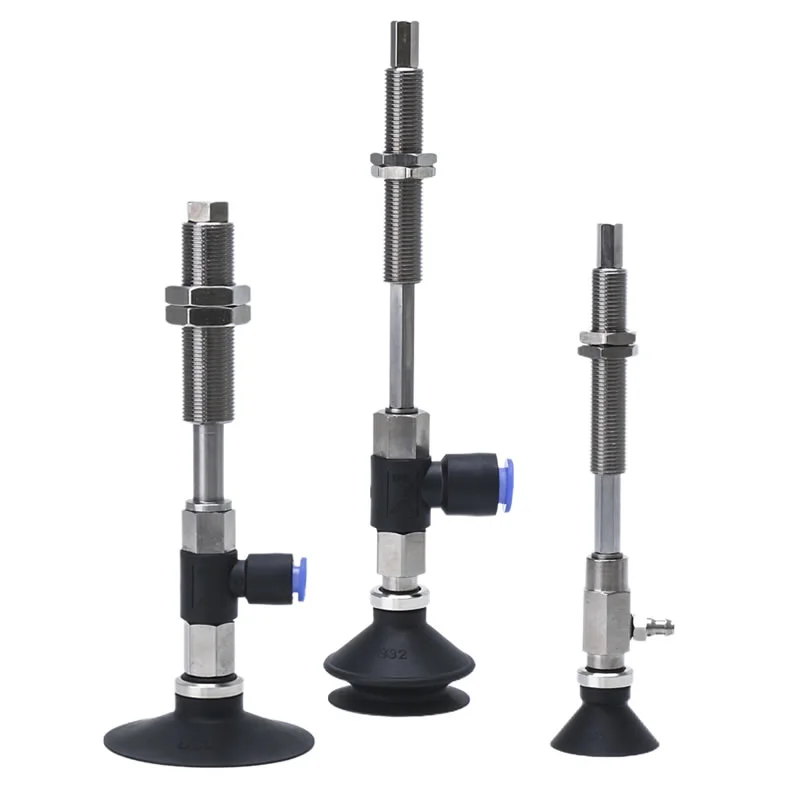

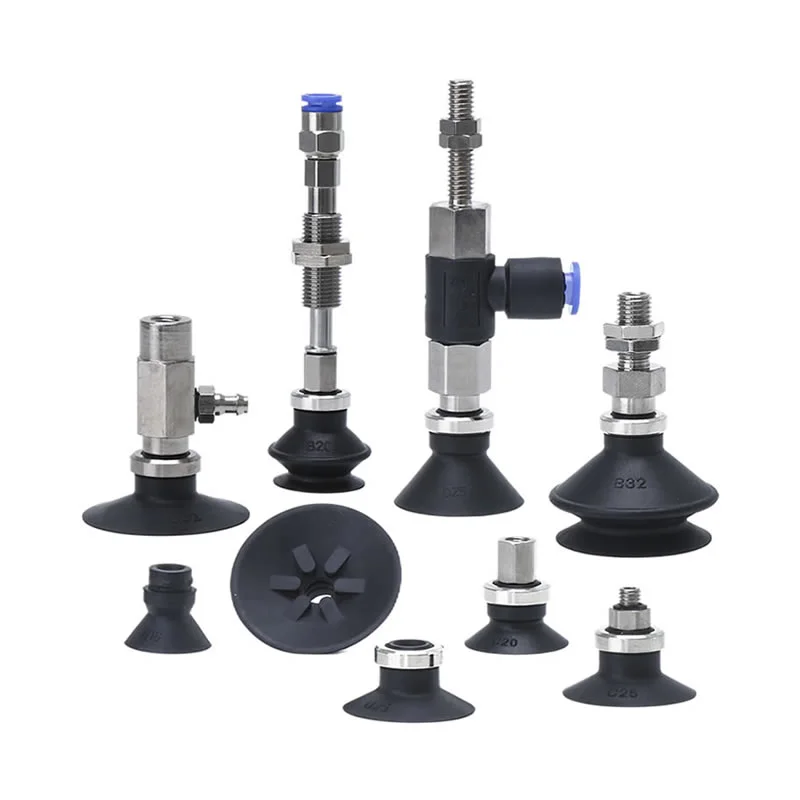

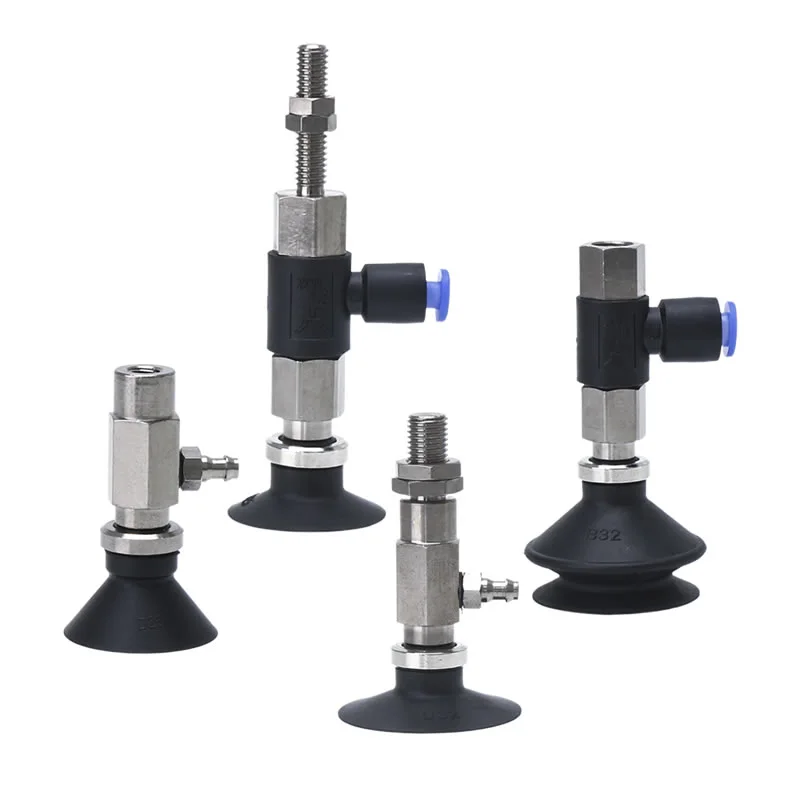

Горячие Теги: Базовые со стопорным кольцом вакуумные присоски ZP, Китай, Производитель, Поставщик, Фабрика
Отправить запрос
Контакты
-
Адрес
Деревня Сяруань, город Байши, город Юэцин, провинция Чжэцзян, Китай
-
Тел.
-
Электронная почта
По вопросам о вакуумных присосках, вакуумных генераторах, аксессуарах для пневматических компонентов или прайс-листе оставьте нам свой адрес электронной почты, и мы свяжемся с вами в течение 24 часов.
