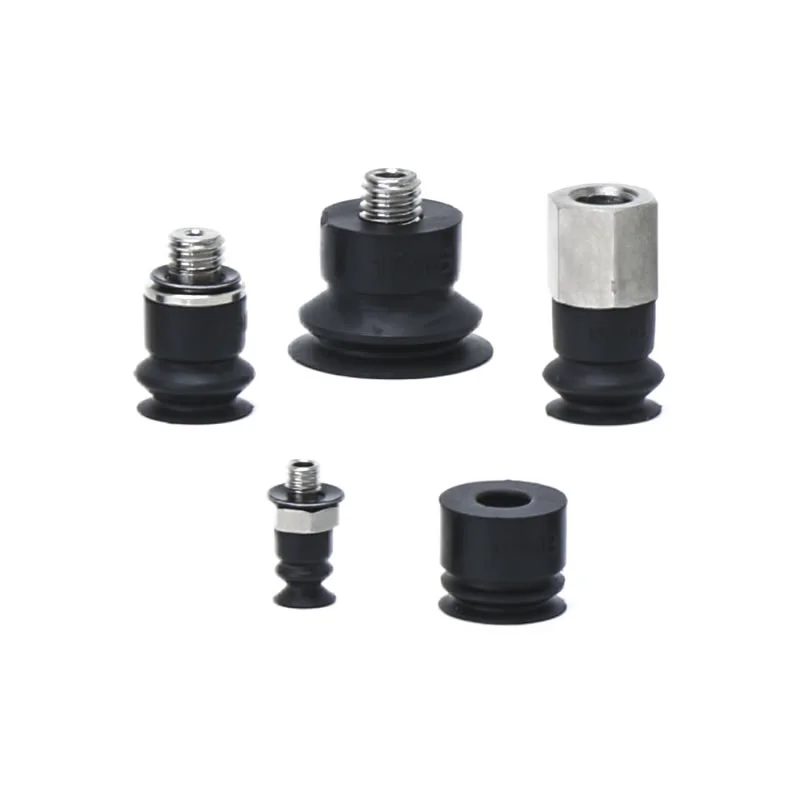

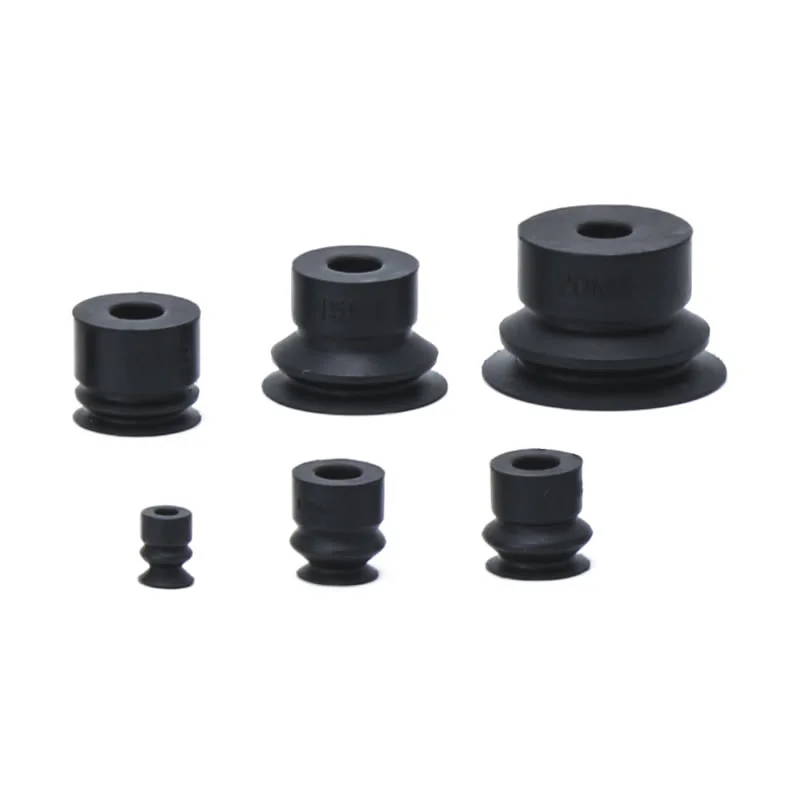

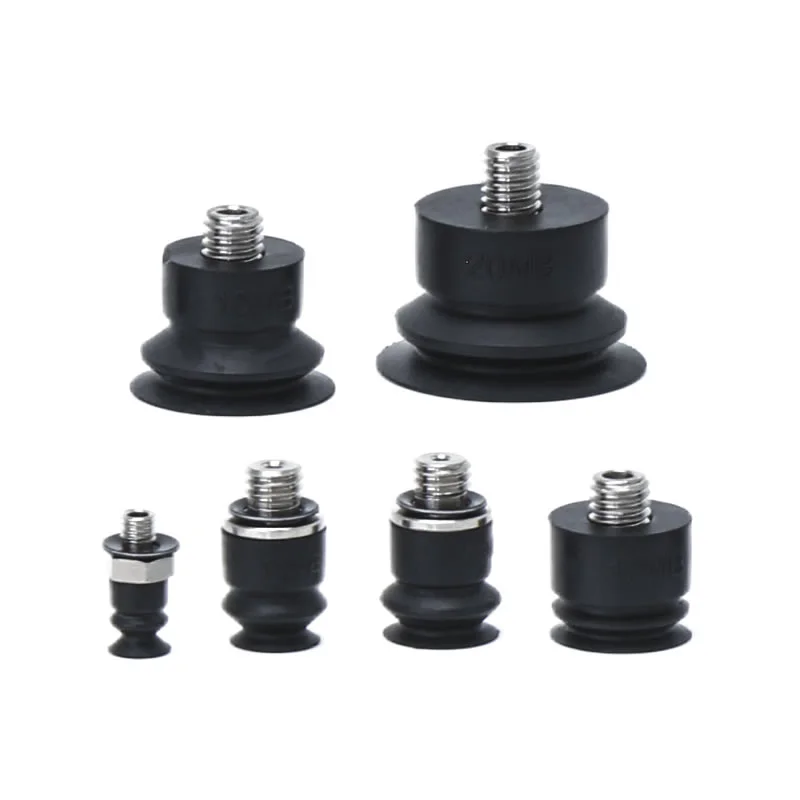

Сильфонные вакуумные присоски ZP2-MB
Являясь ведущим производителем в Китае, наш завод предлагает сильфонные вакуумные присоски ZP2-MB (диаметр ø4–20 мм), специально разработанные для наклонных или сферических заготовок. Мы предлагаем решения с уникальной гофрированной (гармошкой) структурой, которая обеспечивает встроенную функцию амортизации, не требуя дополнительного места. Мы поддерживаем готовый запас материалов из NBR, силикона и антистатических материалов, а также предлагаем варианты резьбовых соединений M3/M5.
Нажмите и начните выбор
》Вернуться к информации о продукте
Сильфонные вакуумные присоски ZP2-MB
Сильфонный вакуумный блок серии ZP2
Серия ZP2-T с вакуумной подушкой с адаптером и сильфоном
Описание
Как заказать
Технические характеристики/Материал
Приложения
Ресурс
Zhejiang Comma Electric Co., Ltd. профессионально производит высококачественные сильфонные вакуумные присоски ZP2-MB. Наша фабрика также предоставляет вам индивидуальные услуги и бесплатные образцы. Это миниатюрный гибкий всасывающий компонент в пневматических системах автоматизации, специально разработанный для неровных, сферических или наклонных поверхностей.
Основные технологии
Высокая совместимость с неровными поверхностями:Сильфонные вакуумные присоски ZP2-MB имеют сильфонную структуру в виде гармошки и автоматически адаптируются к сферическим, наклонным или неправильной форме поверхностям деталей и плотно прилегают к ним, обеспечивая безопасный и стабильный процесс захвата.
Интегрированная конструкция амортизации:Гофрированная структура обеспечивает присущую ему физическую эластичность, эффективно поглощая контактные удары без необходимости использования дополнительных подпружиненных буферных креплений, тем самым значительно экономя пространство для установки.
Применение прецизионной миниатюризации:Специально разработан для небольших прецизионных компонентов; служит основным решением для обработки микродеталей в производстве электроники, точной сборке и компактных системах автоматизации.
Многоотраслевая применимость:Широко используется для захвата миниатюрных сферических электронных компонентов, металлических деталей неправильной формы и наклонных пластиковых фитингов; легко интегрируется в небольшие роботизированные системы и прецизионное упаковочное оборудование.
Компактная космическая адаптация:Никакого дополнительного места для установки буфера (пружинного типа) не требуется. Интегрированная структура предназначена для компактного оборудования автоматизации или наконечников роботизированных манипуляторов, что обеспечивает плавную интеграцию в различные компактные производственные линии.
Ключевые характеристики:Варианты диаметра: Серия сильфонных вакуумных присосок ZP2-MB, подвергнутая пескоструйной обработке, доступна в нескольких стандартных диаметрах, включая φ4 мм, φ6 мм, φ8 мм, φ10 мм, φ15 мм и φ20 мм.
Выбор материала:Доступен широкий спектр материалов для удовлетворения разнообразных эксплуатационных требований, включая нитриловый каучук (NBR, с буквой «N» в обозначении модели), силиконовый каучук (с маркировкой «S»), полиуретановый каучук, а также специальные материалы, такие как проводящий нитриловый каучук и проводящий силиконовый каучук (с маркировкой «GS»). Эти материалы разработаны с учетом антистатических свойств и устойчивости к определенным химическим средам.
Варианты подключения:Доступны несколько резьбовых соединений, включая A3 для внешней резьбы M3×0,5 (совместимо с присосками φ4 мм) и A5/H5 для внешней резьбы M5×0,8 (совместимо с присосками φ6 мм, φ8 мм и более). Некоторые модели также поддерживают соединения с внутренней резьбой B5, что облегчает интеграцию с вакуумными трубопроводами и аксессуарами для роботизированных манипуляторов.

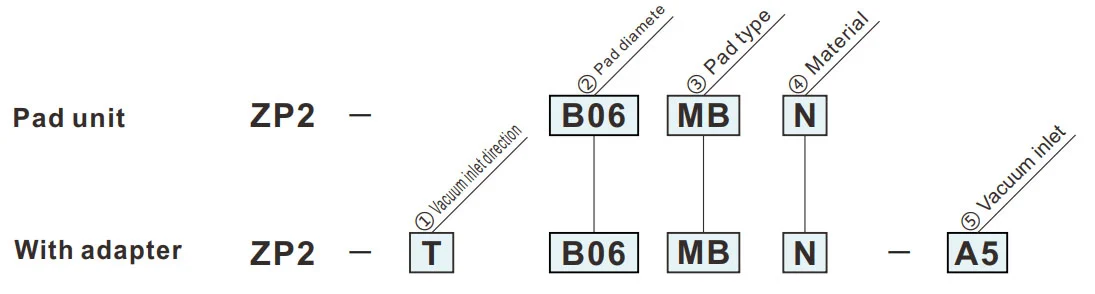

Как заказать
- Для использования там, где нет места для буфера (пружинного типа).
- Детали с наклонной адсорбционной поверхностью.
| ①Направление подачи вакуума | |
| T | Вертикальный |
| ③Тип колодки | |
| МБ | Сильфоны |
|
⑤ Вакуумный вход
② Диаметр колодки (мм)
|
Б04 | Б06 | Б08 | Б10 | Б15 | Б20 | |
| ø4 | ø6 | ø8 | ø10 | ø15 | ø20 | ||
| А3 | M3x0,5 (папа) | ● | — | — | — | — | — |
| Н5 | M5x0,8 (папа) | — | ● | ● | ● | ● | ● |

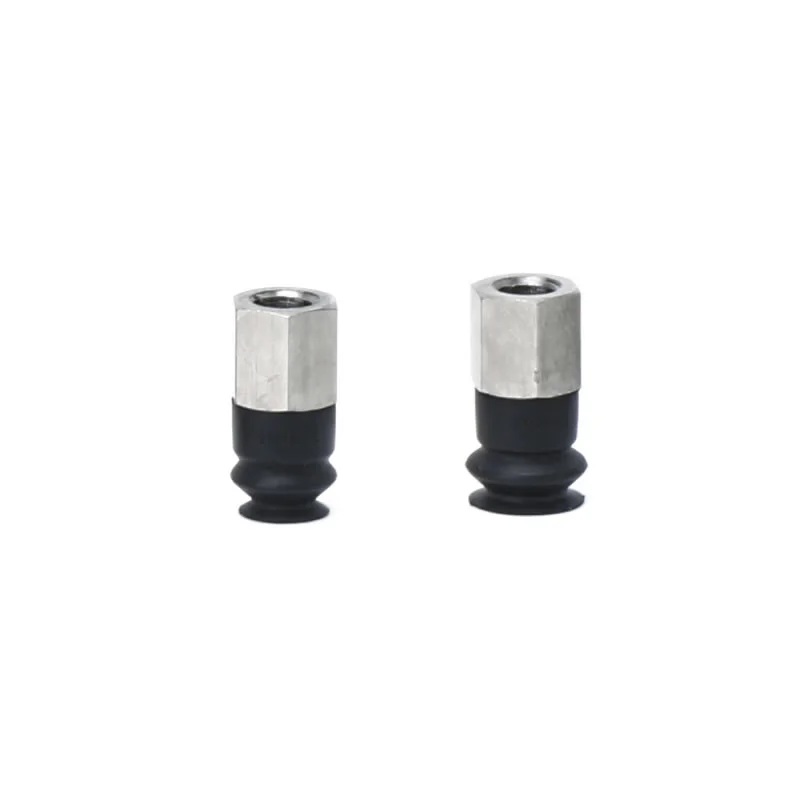

| Б5 | M5x0,8 (мама) | — | ● | ● | — | — | — |
| ④Материал | |
| N | НБР |
| S | Силиконовая резина |
| U | Уретановая резина |
| F | ФКМ |
| ГН | Проводящий NBR |
| GS | Проводящая силиконовая резина |
Зеленый символ — модели по индивидуальному заказу.
Размеры (мм)
Зеленый символ — модели по индивидуальному заказу.
МБ
Сильфоны
Б04
| Модель | |||
|
② Подушка диам. |
③ Подушка тип |
④ Подушка Материя |
|
| ЗП2 | B02 | МБ |
N S U F ГН GS |
| Б04 | |||
| Б06 | |||
| 08 | |||
Модель для справки: ZP2-B04MBS
Монтажные размеры адаптера
МБ
Сильфоны
Б06, Б08
| Модель | øA | øB | øC | øD | |||
|
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
|||||
| ЗП2 | Б06 | МБ |
N S U F ГН GS |
6 | 7 | 3.3 | 8.4 |
| Б08 | 8 | 9 | 4.7 | 9.6 | |||
Модель для справки: ZP2-B06MBN
Монтажные размеры адаптера
МБ
Сильфоны
Б10,Б15,Б20
| Модель | øA | øB | øC | øD | øE | из | G | Y | |||
|
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
|||||||||
| ЗП2 | Б10 | МБ |
N S U F ГН GS |
10 | 11 | 6.8 | 10.8 | 7.8 | 11 | 9.5 | 3 |
| Б15 | 15 | 16 | 9.4 | 14.4 | 11 | 4.5 | |||||
| Б20 | 20 | 21 | 12 | 18 | 10.8 | 15 | 13 | 5.5 | |||
Модель для справки: ZP2-B10MBN
Монтажные размеры адаптера
Применимая панель: B10MB B15MB
Применимая панель: B20MB
Материал и характеристики колодки
⚪:Влияние незначительное или отсутствует △:Можно использовать в зависимости от условий X:Не подходит
|
Материал
Характеристики
|
Символ | Дюрометр ГС (±5°) |
Цвет из резина |
Операционная температура диапазон (°С) |
Масло сопротивление бензин |
Масло сопротивление бензол |
База сопротивление |
Кислота сопротивление |
Устойчивость к атмосферным воздействиям | Озон сопротивление |
Истирание сопротивление |
Водонепроницаемый | Растворитель сопротивление (Бензол, толуол) |
Приложение |
| НБР | N | 50 | Черный | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Передача общих работ, Гофрокартон, Шпон, Железная плита и другие. |
| Силиконовая резина | S | 45 ~ 50 | Белый | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Удаление из литья под давлением, Тонкая обработка, Кухонный комбайн |
| Уретановая резина | U | 50 ~ 60 | Коричневый | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Гофрокартон, Железная плита, Шпонированная плита |
| ФКМ | F | 60 | Черный | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическая работа |
| Проводящий NBR | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Общая работа полупроводников (сопротивление статическому электричеству) | |
| Проводящая силиконовая резинка | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статическое электричество) |
В приведенной выше таблице приведены только общие характеристики рассматриваемых резиновых материалов. Синий символ — модели по индивидуальному заказу.
Схема применения пневматических компонентов (вакуумных присосок) в различных отраслях промышленности.
I. Основные сильные стороны
II. Извлечение заявок по отраслям
А. Медицина и медицинская промышленность
А.1: Основные требования:Чистый и экологически чистый (соответствует FDA/GMP), бережный и не повреждающий, предотвращает перекрестное загрязнение
A.2 Ключевые сценарии:
1. Фармацевтическая упаковка: флакон с лекарственным средством/фармацевтическая тарелка/приемник инфузионного пакета (силиконовая присоска пищевого качества, без высыпания частиц)
2. Сборка медицинского оборудования: хирургические инструменты/медицинские катетеры/детали протеза (регулируемое отрицательное давление, защита от деформации).
3. Биологическая лаборатория: чашка Петри/центрифужная пробирка/перенос карты реагентов (химически устойчивая, стерильная)
Б. Электронная и полупроводниковая промышленность
B.1 Основные требования:антистатический (10⁶-10¹¹Ом), точное позиционирование (погрешность ≤0,01 мм), устойчивость к царапинам
B.2 Ключевые сценарии:
1. Чип/полупроводник: обработка пластин, упаковка чипов (пористая керамика/антистатическая силиконовая присоска, равномерное отрицательное давление для предотвращения разрыва)
2. Печатная плата/компоненты: Гибкая печатная плата, микрокомпоненты (резисторы 0402) для поверхностного монтажа (тонкие силиконовые/гелевые/микроприсоски для предотвращения складок/разрывов).
3. Дисплей: ЖК-панель/OLED, сенсорное стекло (высокопрозрачный материал, без пятен и царапин).
C. Автомобильная промышленность и промышленность автозапчастей
C.1 Основные требования:большая всасывающая способность (одинарный присосочный диск ≥500 Н), универсальная адаптация (металл/пластик/стекло), противоскользящая
C.2 Ключевые сценарии:
4. Изготовление кузова: сварка стальной пластины/дверной рамы (резина большого диаметра/множественная присоска, противоскользящая текстура)
5. Стекло/Интерьер: Установка лобового стекла, перенос поверхности кожаного сиденья (термостойкие силиконовые/губчатые присоски, защита от деформации)
6. Детали: корпус цилиндра двигателя/захват корпуса коробки передач (вакуум + механический замок, защита от падения)
D. Пищевая и упаковочная промышленность
D.1 Основные требования:Материал пищевого качества (сертифицирован FDA), легко чистится, устойчив к раздавливанию.
D.2 Ключевые сценарии:
1. Обработка пищевых продуктов: сортировка хлебобулочных изделий/свежего мяса/фруктов (губчатая присоска с низким уровнем всасывания, без запаха и легко моется)
2. Автоматизация упаковки: открытие упаковочного пакета, формование стерильной коробки (устранение статического заряда/многоточечное всасывание, подходит для тонкой/жесткой упаковки)
E. Логистика и складское хозяйство
E.1 Основные требования:эффективная адаптация (несколько спецификаций товаров), стабильное давление, защита от падения
E.2 Ключевые сценарии:
1. Обработка картонных коробок: сортировка картонных коробок для электронной коммерции (регулируемая система всасывания, вакуумное давление)
2. Пластина/рулон: деревянная доска/рулон пластиковой пленки (длинная полоса/кольцевая присоска, равномерная адсорбция для предотвращения смещения)
F. Новая энергетика и специальные отрасли
F.1 Новая энергия (литиевая батарея/фотоэлектрические батареи):
1. Литиевая аккумуляторная пластина (антистатическая пористая присоска, защита от пыли), фотоэлектрическое стекло (большая силиконовая присоска, без царапин)
F.2 Печать и бумага
1. Захват бумаги/печатной продукции (абсорбирующий бумажный материал, небольшое отрицательное давление для предотвращения разрывов и загрязнения чернил)
III. Краткое изложение основной логики адаптации
| Характеристики заготовки | Программа адаптации пипеток | Соответствующие отраслевые сценарии |
| Тонкий/хрупкий/точный | Силиконовый/керамический материал, микроотрицательное давление, микровсасывающая насадка. | Электронные полупроводники, фармацевтика |
| Тяжелые предметы / Большой размер | Резиновый материал, присоска большого диаметра, несколько присосок. | Автомобили, логистические панели |
| Здоровье/Предотвращение загрязнения | Пищевой/медицинский силикон, легкая в уходе конструкция. | Медицина, еда |
| Мягкие/неровные поверхности | Губчатый материал, деформируемая присоска. | Салон автомобиля, еда |
| Антистатические требования | Антистатический силикон, с поддержкой ионного ветра | электронный полупроводник |
Руководство по установке
Скачать PDF
Предупреждение +Внимание (прочитайте перед использованием)
Скачать PDF
