Сильфоны без стопорного кольца, вакуумные присоски ZP2-J
Блок сильфонных подушек серии ZP2
Серия ZP2-T с вакуумными подушками с сильфонным переходником
Серия ZP2-R с вакуумными подушками с сильфонным переходником
Серия ZP2-Y с вакуумными подушками с сильфонным переходником
Описание
Как заказать
Технические характеристики/Материал
Приложения
Ресурс

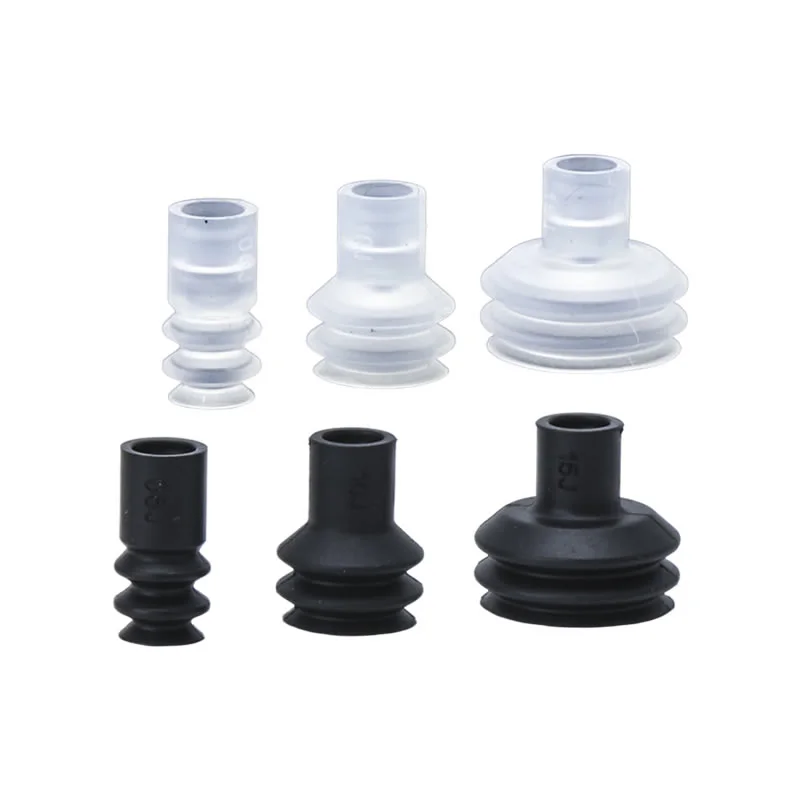

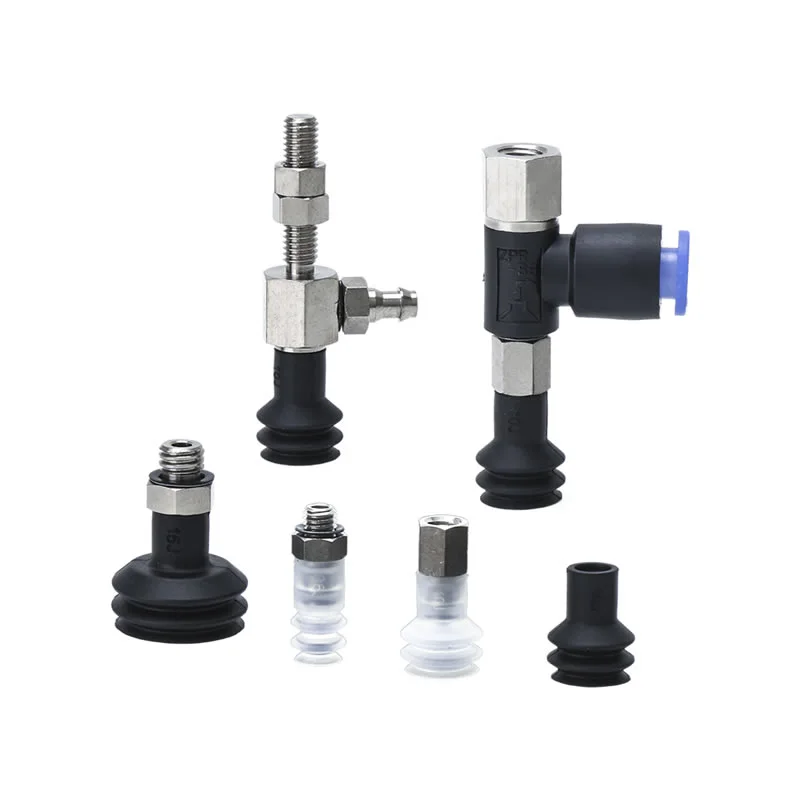

Вакуумные присоски с сильфоном без стопорного кольца ZP2-J предназначены для компактных, точных и адаптируемых систем автоматизации. Они идеально подходят для небольших компонентов, деталей неправильной формы и производственных линий с ограниченным пространством.
Основные характеристики сильфонных чашек ZP2-J без стопорного кольца
Высокая гибкость
Многоступенчатая конструкция «гармошка» (2,5- или 3,5-слойная) обеспечивает поглощение вертикальных ударов, компенсируя разницу в высоте и незначительные смещения.
Обеспечивает стабильное сцепление на неровных или наклонных поверхностях.
Поддерживает деликатные детали или заготовки неправильной формы, не причиняя им повреждений.
Стопорное кольцо не требуется
2,5-слойные модели не требуют стопорного кольца, что упрощает установку и сокращает время сборки.
Доступны диаметры φ6 мм, φ10 мм и φ15 мм для соответствия различным требованиям всасывания.
Обеспечивает надежную адгезию, несмотря на отсутствие фиксирующего оборудования.
Тип монтажа
Предназначен для прямой или модульной интеграции в роботизированные манипуляторы и автоматизированные станции.
Компактная конструкция подходит для ограниченного пространства на производственных линиях.
Поддерживает эффективную обработку материалов в электронике, литье под давлением и небольшой металлообрабатывающей промышленности.
Разнообразие материалов
Вакуумные присоски с сильфоном без стопорного кольца ZP2-J изготовлены с использованием высококачественного силикона, резины или полиуретана (ПУ), что обеспечивает сочетание исключительной стойкости к истиранию и гибкости.
Совместим с чистыми помещениями или антистатическими средами при производстве электроники.
Обеспечивает длительный срок службы при частых циклах, поддерживая постоянную производительность вакуума.
В чем разница между ZP2-J и ZP2-ZJ?
ЗП2-Дж
Тип:Многосильфонные сильфоны без стопорного кольца Вакуумные присоски ZP2-J
Стопорное кольцо:Необязательный; 2,5-слойные модели не требуют стопорного кольца.
Размеры:2,5-слойные (диам. 6 мм, диам. 10 мм, диам. 15 мм), 3,5-слойные (диам. 9 мм, диам. 14 мм, диам. 16 мм, диам. 25 мм, диам. 30 мм)
Приложения:Хорошо работает на наклонных поверхностях или в ограниченном буферном пространстве; идеально подходит для мелкой электроники, деталей, отлитых под давлением, и компактных металлических компонентов.
Гибкость:Высокое поглощение вертикальных ударов благодаря конструкции «гармошка»
Монтаж:Компактная, простая интеграция в роботизированные манипуляторы и автоматизированные станции.
ЗП2-ЗДЖ
Тип:Одноступенчатый или двухступенчатый сильфонный вакуумный стакан со стопорным кольцом.
Стопорное кольцо:Требуется для надежного крепления.
Размеры:Обычно диаметры больше, чем у ZP2-J; предназначен для более тяжелых или крупных заготовок
Приложения:Подходит для немного больших, тяжелых или более жестких объектов; обычно используется в промышленной автоматизации, где стабильность и надежное крепление имеют решающее значение.
Гибкость:Умеренное поглощение ударов; сосредоточиться на надежном удержании, а не на чрезмерной вертикальной компенсации
Монтаж:Требуется стопорное кольцо для надежного крепления, совместимое со стандартным монтажным оборудованием.
Как заказать
- Для использования там, где нет места для буфера (пружинного типа).
- Детали с наклонной адсорбционной поверхностью.
- Применимо для адаптера серии ZP.
| ①Направление подачи вакуума | ⑦Вакуумный вход | ⑧Соединительная резьба | ||
| T | Вертикальный |
|
А5А6 |
— |
|
Б4Б5 |
— | ||
| R | Боковой |
|
0406 |
А5А6 |
|
Б4Б5 |
|||
| Y |
|
U4N4U6N6Б5 |
А5А6 |
|
|
Б5Б6 |
|||
| ②Диаметр колодки (мм) | |
| 06 | ø6 |
| Б10 | ø10 |
| Б15 | ø15 |
| ③Тип колодки | |
| J | Сильфоны (2,5-ступенчатые) |
| ⑦Вакуумный вход | |||
| Наружная резьба | А5 | М5 х0,8 | |
| А6 | М6 х1,0 | ||
| Внутренняя резьба | Б4 | М4 х0,7 | |
| Б5 | М5 х0,8 | ||
| Зубчатый фитинг | U4 | Для мягких трубок ø4 | М-5АУ-4 |
| N4 | Для нейлоновой трубки ø4 | М-5АН-4 | |
| U6 | Для мягких трубок ø6 | М-5АУ-6 | |
| N6 | Для нейлоновой трубки ø6 | М-5АН-6 | |
| Установка в одно касание | 04 | ø4 | |
| 06 | ø6 | ||
| ④Материал | |
| N | НБР |
| S | Силиконовая резина |
| U | Уретановая резина |
| F | ФКМ |
| ГН | Проводящий NBR |
| GS | Проводящая силиконовая резина |
Символ Reen — модели по индивидуальному заказу.
| ⑧Соединительная резьба | ||
| Наружная резьба | А5 | М5 х0,8 |
| А6 | М6 х1,0 | |
| Внутренняя резьба | Б4 | М4 х0,7 |
| Б5 | М5 х0,8 | |
Размеры (мм)
Зеленый символ — модели по индивидуальному заказу.
J
Сильфоны
| Модель | øA | øB | øC | |||
|
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
||||
| ЗП2 | 06 | J |
N S U F ГН GS |
6 | 7 | 8 |
| Б10 | 10 | 11 | 12 | |||
| Б15 | 15 | 16 | 17 | |||
Модель для справки: ZP2-06JN
Монтажные размеры адаптера

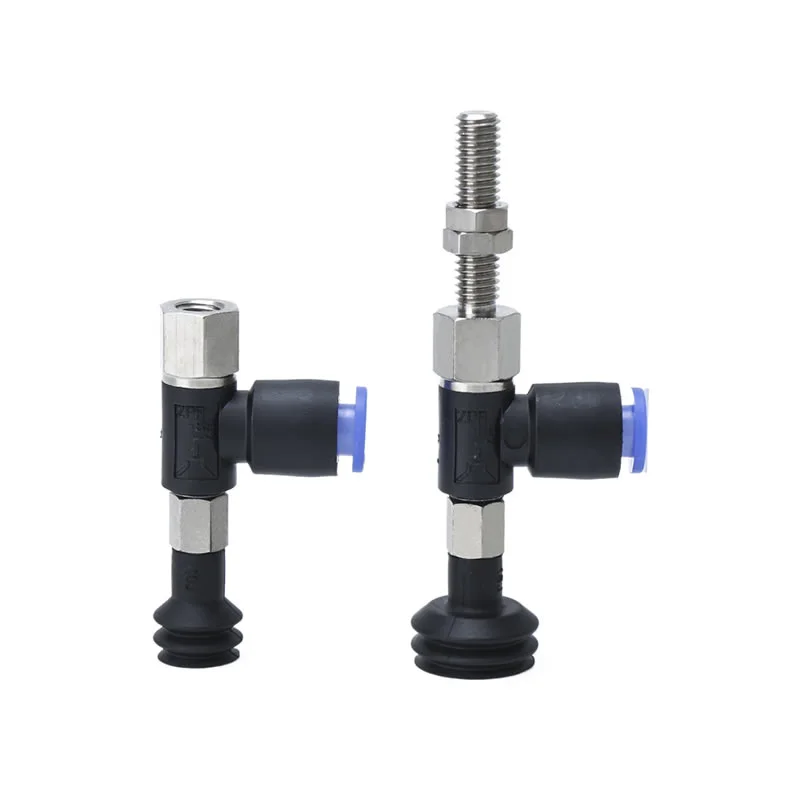

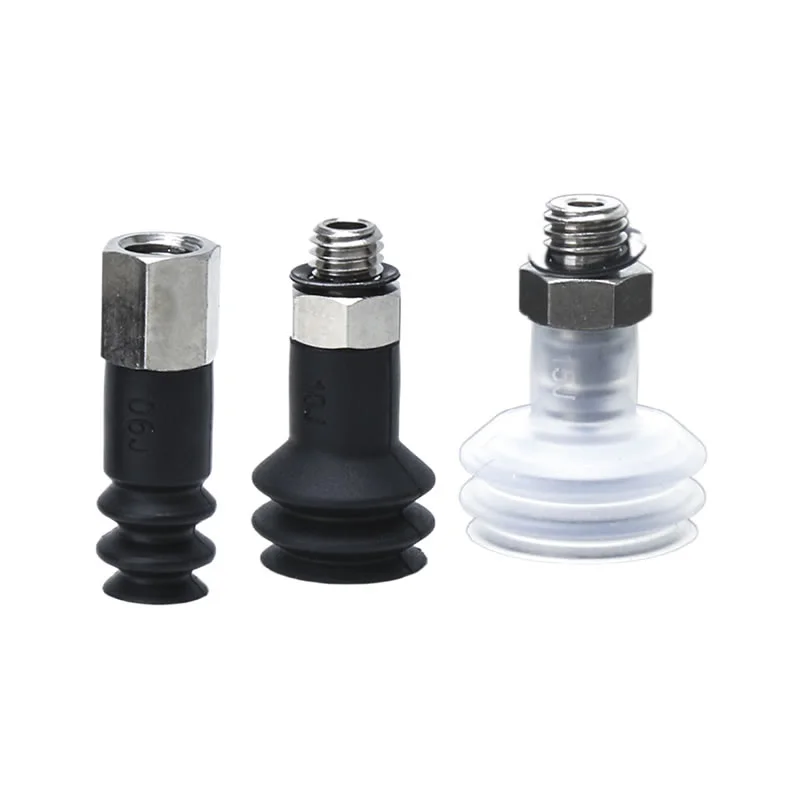

ЗП2-Т
Вертикальный
А5, А6
| Модель | A | B | C | D | Адаптироваться | |||||
|
① Вакуум направление входа |
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
⑦ Вакуум входное отверстие |
||||||
| ЗП2 ЗП2С |
T |
06 Б10 Б15 |
J |
N S U F ГН GS |
А5 | М5х0,8 | 7 | 3.5 | 22.5 | ЗПТ1-А5 ЗПСТ1-А5 |
| А6 | М6x1,0 | 8 | 4.5 | 23.5 | ЗПТ1-А6 ЗПСТ1-А6 |
|||||
Модель для справки: ZP2-TB10JGN-A5
ЗП2-Т
Вертикальный
Б4, Б5
| Модель | A | B | Адаптироваться | |||||
|
① Вакуум направление входа |
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
⑦ Вакуум входное отверстие |
||||
| ЗП2 ЗП2С |
T |
06 Б10 Б15 |
J |
N S U F ГН GS |
Б4 | М5х0,8 | 4 | ЗПТ1-Б4 ЗПСТ1-Б4 |
| Б5 | М6x1,0 | 5 | ЗПТ1-Б5 ЗПСТ1-Б5 |
|||||
Модель для справки: ZP2-TB15JN-B5

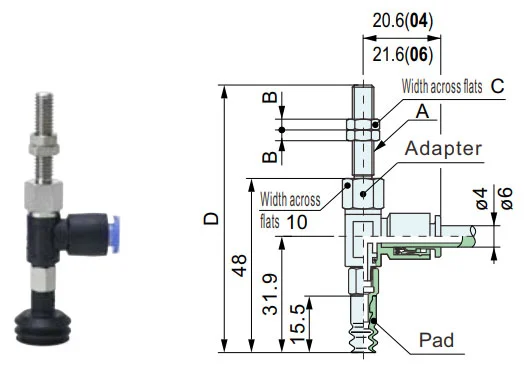

ЗП2-Р
Боковой
А5, А6
| Модель | A | B | C | D | Адаптироваться | ||||||||
|
① Вакуум направление входа |
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
⑦ Вакуум входное отверстие |
⑧ Связь нить |
⑦ Вакуум входное отверстие |
⑧ Связь нить |
||||||
| ЗП2 | R |
06 Б10 Б15 |
J |
N S U F ГН GS |
04 06 |
А5 | М5х0,8 | 4 | 7 | 69 | ЗПЫ1 |
04 06 |
А5 |
| А6 | М6x1,0 | 3 | 8 | 74 | А6 | ||||||||
Модель для справки: ZP2-R06JGN-04-A5 Адаптер для справки: ZPR1-04-A5

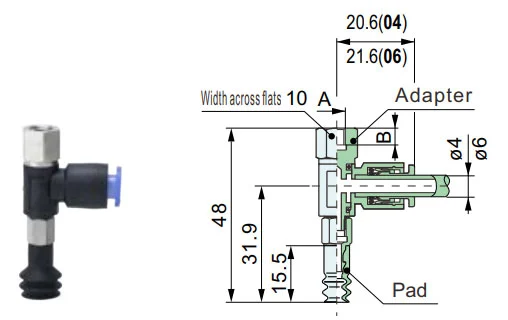

ЗП2-Р
Боковой
Б4, Б5
| Модель | A | B | Адаптироваться | ||||||||
|
① Вакуум направление входа |
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
⑦ Вакуум входное отверстие |
⑧ Связь нить |
⑦ Вакуум входное отверстие |
⑧ Связь нить |
||||
| ЗП2 | R |
06 Б10 Б15 |
J |
N S U F ГН GS |
04 06 |
Б4 | М4х0,7 | 4 | ЗПЫ1 |
04 06 |
Б4 |
| Б5 | М5х0,8 | 5 | Б5 | ||||||||
Модель для справки: ZP2-RB10JN-06-B5 Адаптер для справки: ZPR1-06-B5

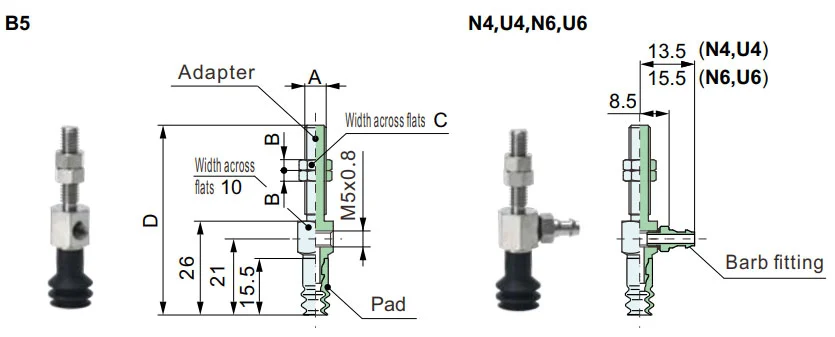

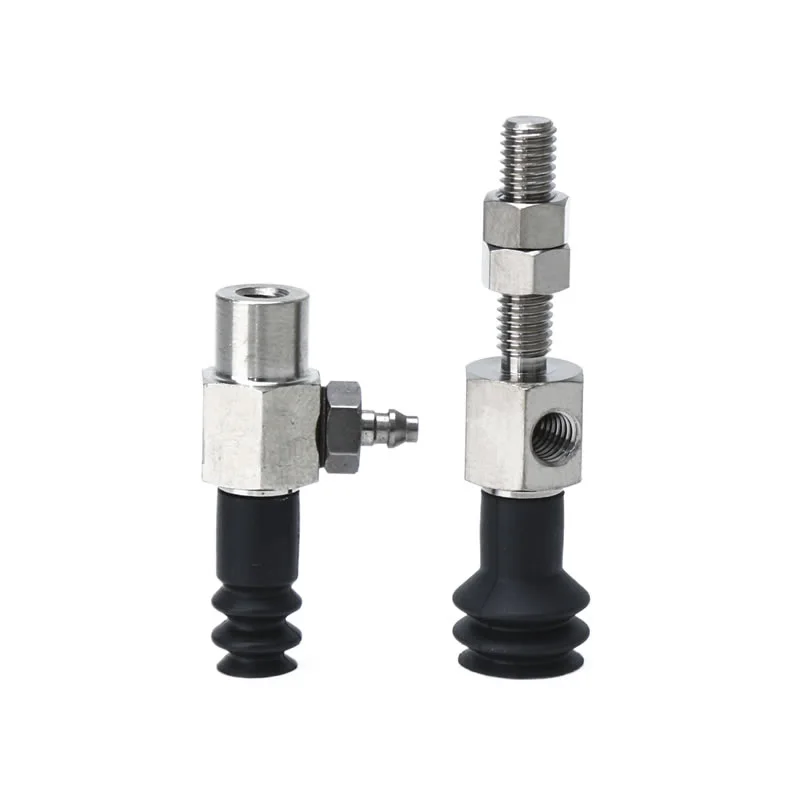

ЗП2-У
Боковой
А5, А6
| Модель | A | B | C | D | Адаптироваться | ||||||||
|
① Вакуум направление входа |
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
⑦ Вакуум входное отверстие |
⑧ Связь нить |
⑦ Вакуум входное отверстие |
⑧ Связь нить |
||||||
| ЗП2 | Y |
06 Б10 Б15 |
J |
N S U F ГН GS |
Б5 N4 U4 N6 U6 |
А5 | М5х0,8 | 4 | 7 | 47.5 | ЗПЫ1 | Б5 N4 U4 N6 U6 |
А5 |
| А6 | М6x1,0 | 3 | 8 | 53 | А6 | ||||||||
Модель для справки: ZP2-YB15JGN-U4-A6 Адаптер для справки: ZPY1-U4-A6

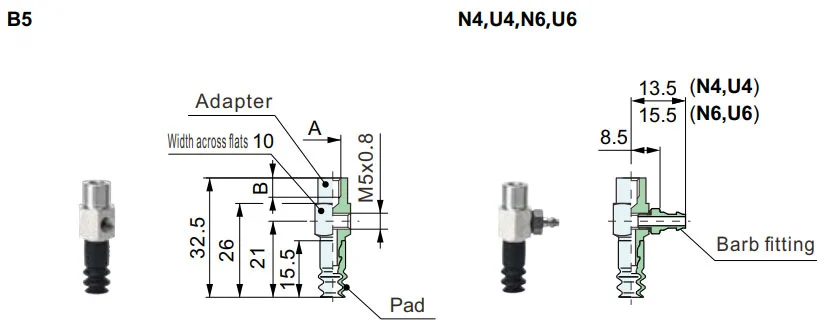

ЗП2-У
Боковой
Б4, Б5
| Модель | A | B | Адаптироваться | ||||||||
|
① Вакуум направление входа |
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
⑦ Вакуум входное отверстие |
⑧ Связь нить |
⑦ Вакуум входное отверстие |
⑧ Связь нить |
||||
| ЗП2 | Y |
06 Б10 Б15 |
J |
N S U F ГН GS |
Б5 N4 U4 N6 U6 |
Б4 | М4х0,7 | 4 | ЗПЫ1 | Б5 N4 U4 N6 U6 |
Б4 |
| Б5 | М5х0,8 | 5 | Б5 | ||||||||
Модель для справки: ZP2-Y06JS-N4-B4 Адаптер для справки: ZPY1-N4-B4
Материал и характеристики колодки
⚪:Влияние незначительное или отсутствует △:Можно использовать в зависимости от условий X:Не подходит
|
Материал
Характеристики
|
Символ | Дюрометр ГС (±5°) |
Цвет из резина |
Операционная температура диапазон (°С) |
Масло сопротивление бензин |
Масло сопротивление бензол |
База сопротивление |
Кислота сопротивление |
Устойчивость к атмосферным воздействиям | Озон сопротивление |
Истирание сопротивление |
Водонепроницаемый | Растворитель сопротивление (Бензол, толуол) |
Приложение |
| НБР | N | 50 | Черный | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Передача общих работ, Гофрокартон, Шпон, Железная плита и другие. |
| Силиконовая резина | S | 45 ~ 50 | Белый | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Удаление из литья под давлением, Тонкая обработка, Кухонный комбайн |
| Уретановая резина | U | 50 ~ 60 | Коричневый | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Гофрокартон, Железная плита, Шпонированная плита |
| ФКМ | F | 60 | Черный | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическая работа |
| Проводящий NBR | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Общая работа полупроводников (сопротивление статическому электричеству) | |
| Проводящая силиконовая резинка | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статическое электричество) |
В приведенной выше таблице приведены только общие характеристики рассматриваемых резиновых материалов. Синий символ — модели по индивидуальному заказу.
Схема применения пневматических компонентов (вакуумных присосок) в различных отраслях промышленности.
I. Основные сильные стороны
II. Извлечение заявок по отраслям
А. Медицина и медицинская промышленность
А.1: Основные требования:Чистый и экологически чистый (соответствует FDA/GMP), бережный и не повреждающий, предотвращает перекрестное загрязнение
A.2 Ключевые сценарии:
1. Фармацевтическая упаковка: флакон с лекарственным средством/фармацевтическая тарелка/приемник инфузионного пакета (силиконовая присоска пищевого качества, без высыпания частиц)
2. Сборка медицинского оборудования: хирургические инструменты/медицинские катетеры/детали протеза (регулируемое отрицательное давление, защита от деформации).
3. Биологическая лаборатория: чашка Петри/центрифужная пробирка/перенос карты реагентов (химически устойчивая, стерильная)
Б. Электронная и полупроводниковая промышленность
B.1 Основные требования:антистатический (10⁶-10¹¹Ом), точное позиционирование (погрешность ≤0,01 мм), устойчивость к царапинам
B.2 Ключевые сценарии:
1. Чип/полупроводник: обработка пластин, упаковка чипов (пористая керамика/антистатическая силиконовая присоска, равномерное отрицательное давление для предотвращения разрыва)
2. Печатная плата/компоненты: Гибкая печатная плата, микрокомпоненты (резисторы 0402) для поверхностного монтажа (тонкие силиконовые/гелевые/микроприсоски для предотвращения складок/разрывов).
3. Дисплей: ЖК-панель/OLED, сенсорное стекло (высокопрозрачный материал, без пятен и царапин).
C. Автомобильная промышленность и промышленность автозапчастей
C.1 Основные требования:большая всасывающая способность (одинарный присосочный диск ≥500 Н), универсальная адаптация (металл/пластик/стекло), противоскользящая
C.2 Ключевые сценарии:
4. Изготовление кузова: сварка стальной пластины/дверной рамы (резина большого диаметра/множественная присоска, противоскользящая текстура)
5. Стекло/Интерьер: Установка лобового стекла, перенос поверхности кожаного сиденья (термостойкие силиконовые/губчатые присоски, защита от деформации)
6. Детали: корпус цилиндра двигателя/захват корпуса коробки передач (вакуум + механический замок, защита от падения)
D. Пищевая и упаковочная промышленность
D.1 Основные требования:Материал пищевого качества (сертифицирован FDA), легко чистится, устойчив к раздавливанию.
D.2 Ключевые сценарии:
1. Обработка пищевых продуктов: сортировка хлебобулочных изделий/свежего мяса/фруктов (губчатая присоска с низким уровнем всасывания, без запаха и легко моется)
2. Автоматизация упаковки: открытие упаковочного пакета, формование стерильной коробки (устранение статического заряда/многоточечное всасывание, подходит для тонкой/жесткой упаковки)
E. Логистика и складское хозяйство
E.1 Основные требования:эффективная адаптация (несколько спецификаций товаров), стабильное давление, защита от падения
E.2 Ключевые сценарии:
1. Обработка картонных коробок: сортировка картонных коробок для электронной коммерции (регулируемая система всасывания, вакуумное давление)
2. Пластина/рулон: деревянная доска/рулон пластиковой пленки (длинная полоса/кольцевая присоска, равномерная адсорбция для предотвращения смещения)
F. Новая энергетика и специальные отрасли
F.1 Новая энергия (литиевая батарея/фотоэлектрические батареи):
1. Литиевая аккумуляторная пластина (антистатическая пористая присоска, защита от пыли), фотоэлектрическое стекло (большая силиконовая присоска, без царапин)
F.2 Печать и бумага
1. Захват бумаги/печатной продукции (абсорбирующий бумажный материал, небольшое отрицательное давление для предотвращения разрывов и загрязнения чернил)
III. Краткое изложение основной логики адаптации
| Характеристики заготовки | Программа адаптации пипеток | Соответствующие отраслевые сценарии |
| Тонкий/хрупкий/точный | Силиконовый/керамический материал, микроотрицательное давление, микровсасывающая насадка. | Электронные полупроводники, фармацевтика |
| Тяжелые предметы / Большой размер | Резиновый материал, присоска большого диаметра, несколько присосок. | Автомобили, логистические панели |
| Здоровье/Предотвращение загрязнения | Пищевой/медицинский силикон, легкая в уходе конструкция. | Медицина, еда |
| Мягкие/неровные поверхности | Губчатый материал, деформируемая присоска. | Салон автомобиля, еда |
| Антистатические требования | Антистатический силикон, с поддержкой ионного ветра | электронный полупроводник |
