Вакуумное всасывание является основным решением для «гибкого захвата» в промышленной автоматизации с четырьмя основными преимуществами: захват без повреждения, адаптируемость к заготовкам из нескольких материалов/нестандартной формы, чистота и защита окружающей среды, а также гибкость в эксплуатации. Его можно адаптировать к различным отраслевым характеристикам заготовок (тонкие/толстые, прецизионные/грубые, санитарные/стандартные).

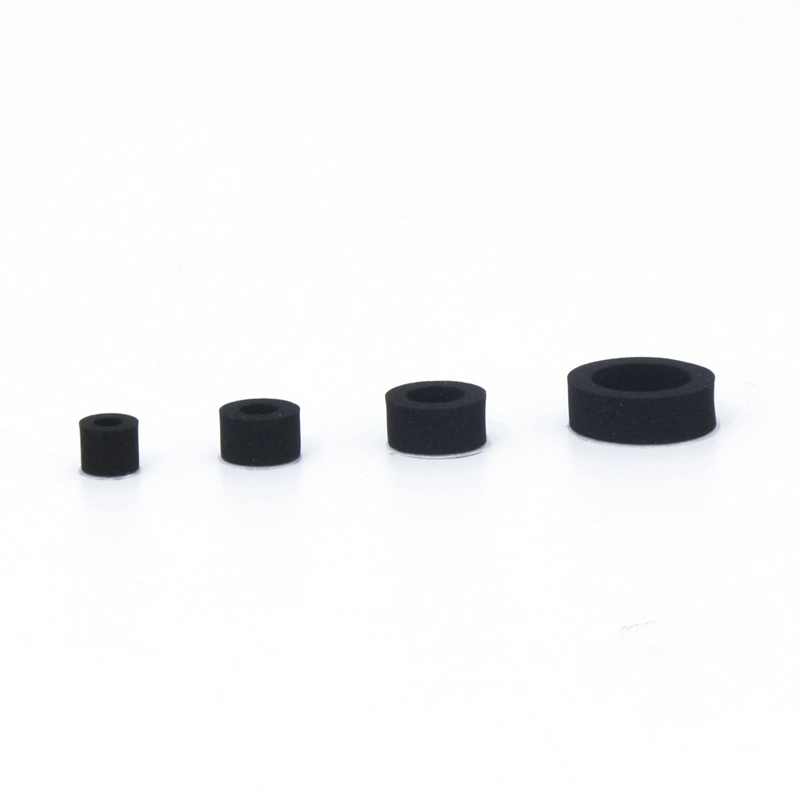

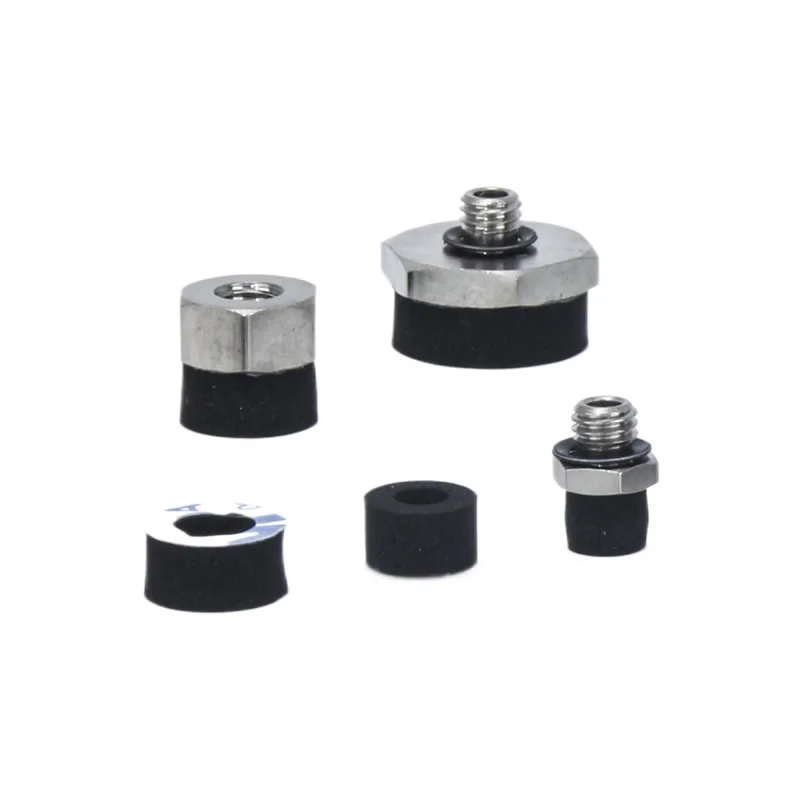

Губчатые вакуумные присоски ZP2
Commaelec располагает собственными производственными мощностями, используя при производстве высококачественную резину, силикон и различные специализированные материалы (например, антистатические составы). Мы предлагаем широкий выбор типоразмеров на выбор. Губчатые вакуумные присоски ZP2 широко используются в секторе производства электроники; Эта серия, специально разработанная для обработки неровных заготовок, доступна в четырех компактных размерах: φ6 мм, φ8 мм, φ10 мм и φ15 мм.
Нажмите и начните выбор
》Вернуться к информации о продукте
Губчатые вакуумные присоски ZP2
Губчатая вакуумная подушечка серии ZP2
Серия ZP2-T с переходной губчатой вакуумной подушкой
Описание
Как заказать
Технические характеристики/Материал
Приложения
Ресурс
Губчатые вакуумные присоски ZP2 разработаны для стабильного захвата неровных, текстурированных или неровных поверхностей в автоматизированных системах. Их компактная и гибкая конструкция делает их идеальными для электроники, литья под давлением и небольшой металлообрабатывающей промышленности.
Основные характеристики губчатых вакуумных присосок ZP2
Высокоэластичный материал
Изготовлен из мягкого губчатого материала, который принимает выступы, впадины и шероховатые поверхности.
Обеспечивает мягкий, но надежный захват без повреждения хрупких компонентов.
Отличная герметизация
Fills surface gaps effectively to prevent vacuum leakage
Поддерживает постоянную мощность всасывания для надежной обработки неровных заготовок.
Разнообразные варианты
Совместимость с роботизированными манипуляторами и автоматизированными системами обработки.
Подходит для мелкой электроники, печатных плат, формованных компонентов и деталей оборудования.
Компактный дизайн
Компактная конструкция позволяет интегрировать в тесные производственные линии.
Идеально подходит для станций с ограниченным пространством для установки
Доступные формы
Доступны в плоском и текстурированном вариантах для удовлетворения различных требований к поверхности.
Адаптируется к различным приложениям автоматизации, требующим точного управления.
Диапазон диаметров
Предлагаются диаметром 6 мм, 8 мм, 10 мм и 15 мм.
Обеспечивает гибкость и подходит для широкого спектра небольших и нестандартных заготовок.
Часто задаваемые вопросы
Для чего используются губчатые подушечки ZP2?
Губчатые вакуумные присоски ZP2 идеально подходят для захвата неровных, текстурированных или нестандартных заготовок в автоматизированных системах, обычно используемых в электронике, литье под давлением и обработке мелких металлических деталей.
Какие размеры и формы доступны?
Они выпускаются диаметром 6 мм, 8 мм, 10 мм и 15 мм, имеют плоскую или текстурированную форму и предназначены для компактной интеграции в роботизированные манипуляторы и автоматизированные производственные линии.
Как мне выбрать правильный размер?
Выберите чашку, соответствующую площади поверхности и весу заготовки, обеспечивающую достаточный вакуумный контакт и совместимость с вашей системой автоматизации.
Какова типичная грузоподъемность?
Нагрузка зависит от размера чашки, типа поверхности и источника вакуума; Чашки меньшего размера подходят для легких компонентов, а чашки большего размера диаметром 15 мм подходят для обработки немного более тяжелых или неровных деталей.
Когда мне следует их заменить?
Замените чашки, если есть видимый износ, трещины или деформация, или если вакуумная адгезия становится нестабильной, обеспечивая надежное и безопасное обращение.

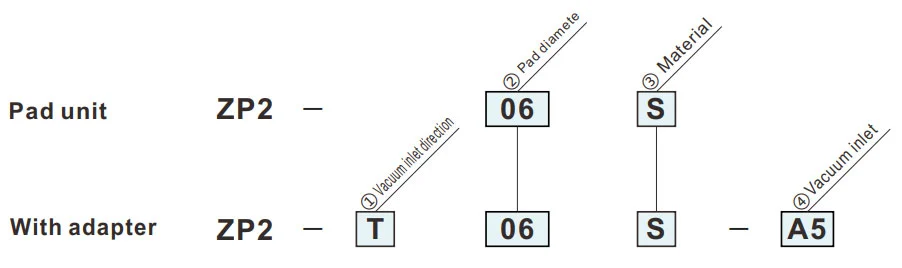

Как заказать
- Для адсорбции заготовок с выступами.
| ①Направление подачи вакуума | |
| T | Вертикальный |
| ②Диаметр колодки (мм) | |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 15 | ø15 |
| ③Материал | |
| S | Губка CR (с двусторонним скотчем) |
| ④Вакуумный вход | |
| А5 | M5x0,8 (папа) |
| Б5 | M5x0,8 (гнездовой) |
Размеры (мм)
Зеленый символ — модели по индивидуальному заказу.
S
Губка Pad
| Модель | øA | øB | ||
|
② Подушка диам. |
③ Подушка Материал |
|||
| ЗП2 | 06 | S | 6 | 3 |
| 08 | 8 | 4 | ||
| 10 | 10 | 6 | ||
| 15 | 15 | 10 | ||
Модель для справки: ZP2-06S
Монтажные размеры адаптера
|
Применимая колодка: 06S
|
Применимая колодка: 08S
|
|
Применимая колодка: 10S
|
Применимая колодка: 15S
|

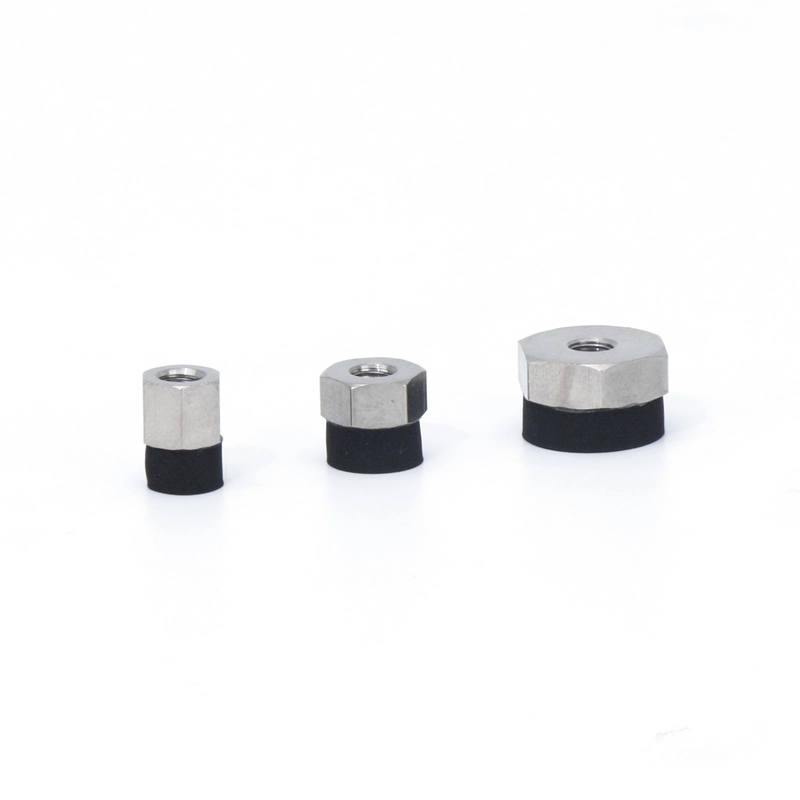

ЗП2-Т
Вертикальный
А5
| Модель | øA | øB | øC | D | E | L | Адаптер | ||||
|
① Вакуум направление входа |
② Подушка диам. |
③ Подушка Материал |
④ Вакуум входное отверстие |
||||||||
| ЗП2 | T | 06 | S | А5 | 6 | 3 | 1.5 | 2.5 | 7 | 11 | ЗП2А-С02П |
| 08 | 8 | 4 | 2.5 | 8 | ЗП2А-С03П | ||||||
| 10 | 10 | 6 | 3.5 | 10 | 12 | ЗП2А-С04П | |||||
| 15 | 15 | 10 | 15 | ЗП2А-С05П | |||||||
Модель для справки: ZP2-T06S-A5

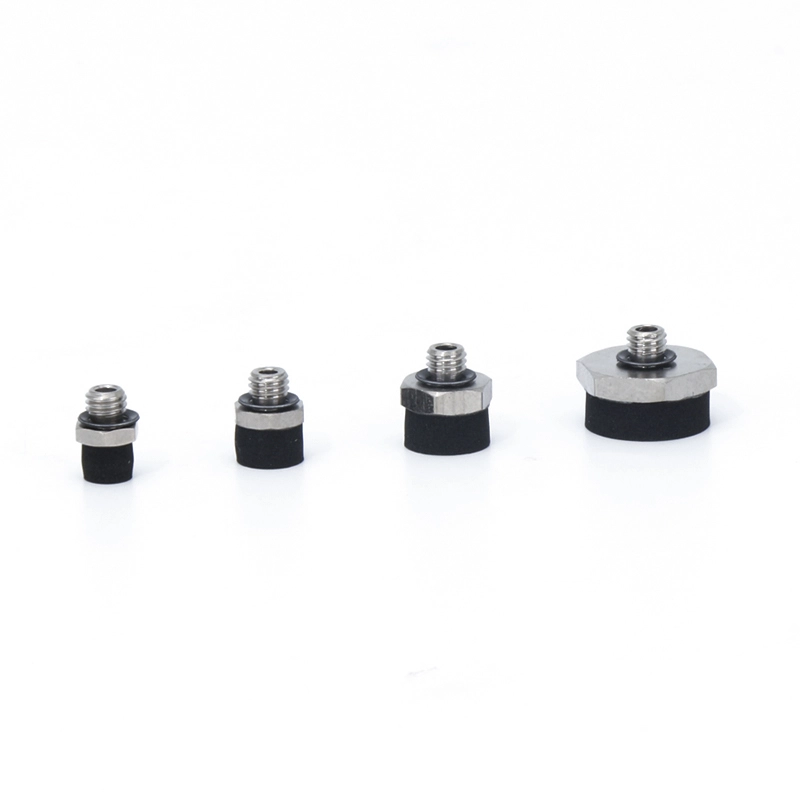

ЗП2-Т
Вертикальный
Б5
| Модель | øA | øB | øC | E | L | Адаптер | ||||
|
① Вакуум направление входа |
② Подушка диам. |
③ Подушка Материал |
④ Вакуум входное отверстие |
|||||||
| ЗП2 | T | 06 | S | Б5 | 6 | 3 | 1.5 | 7 | 12 | ЗП2А-С12 |
| 08 | 8 | 4 | 2.5 | 8 | ЗП2А-С13 | |||||
| 10 | 10 | 6 | 4.1 | 10 | 10 | ЗП2А-С14 | ||||
| 15 | 15 | 10 | 15 | ЗП2А-С15 | ||||||
Модель для справки: ZP2-T06S-B5
Материал и характеристики колодки
⚪:Влияние незначительное или отсутствует △:Можно использовать в зависимости от условий X:Не подходит
|
Материал
Характеристики
|
Символ | Дюрометр ГС (±5°) |
Цвет из резина |
Операционная температура диапазон (°С) |
Масло сопротивление бензин |
Масло сопротивление бензол |
База сопротивление |
Кислота сопротивление |
Устойчивость к атмосферным воздействиям | Озон сопротивление |
Истирание сопротивление |
Водонепроницаемый | Растворитель сопротивление (Бензол, толуол) |
Приложение |
| НБР | N | 50 | Черный | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Передача общих работ, Гофрокартон, Шпон, Железная плита и другие. |
| Силиконовая резина | S | 45 ~ 50 | Белый | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Удаление из литья под давлением, Тонкая обработка, Кухонный комбайн |
| Уретановая резина | U | 50 ~ 60 | Коричневый | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Гофрокартон, Железная плита, Шпонированная плита |
| ФКМ | F | 60 | Черный | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическая работа |
| Проводящий NBR | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Общая работа полупроводников (сопротивление статическому электричеству) | |
| Проводящая силиконовая резинка | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статическое электричество) |
В приведенной выше таблице приведены только общие характеристики рассматриваемых резиновых материалов. Синий символ — модели по индивидуальному заказу.
Схема применения пневматических компонентов (вакуумных присосок) в различных отраслях промышленности.
I. Основные сильные стороны
II. Извлечение заявок по отраслям
А. Медицина и медицинская промышленность
А.1: Основные требования:Чистый и экологически чистый (соответствует FDA/GMP), бережный и не повреждающий, предотвращает перекрестное загрязнение
A.2 Ключевые сценарии:
1. Фармацевтическая упаковка: флакон с лекарственным средством/фармацевтическая тарелка/приемник инфузионного пакета (силиконовая присоска пищевого качества, без высыпания частиц)
2. Сборка медицинского оборудования: хирургические инструменты/медицинские катетеры/детали протеза (регулируемое отрицательное давление, защита от деформации).
3. Биологическая лаборатория: чашка Петри/центрифужная пробирка/перенос карты реагентов (химически устойчивая, стерильная)
Б. Электронная и полупроводниковая промышленность
B.1 Основные требования:антистатический (10⁶-10¹¹Ом), точное позиционирование (погрешность ≤0,01 мм), устойчивость к царапинам
B.2 Ключевые сценарии:
1. Чип/полупроводник: обработка пластин, упаковка чипов (пористая керамика/антистатическая силиконовая присоска, равномерное отрицательное давление для предотвращения разрыва)
2. Печатная плата/компоненты: Гибкая печатная плата, микрокомпоненты (резисторы 0402) для поверхностного монтажа (тонкие силиконовые/гелевые/микроприсоски для предотвращения складок/разрывов).
3. Дисплей: ЖК-панель/OLED, сенсорное стекло (высокопрозрачный материал, без пятен и царапин).
C. Автомобильная промышленность и промышленность автозапчастей
C.1 Основные требования:большая всасывающая способность (одинарный присосочный диск ≥500 Н), универсальная адаптация (металл/пластик/стекло), противоскользящая
C.2 Ключевые сценарии:
4. Изготовление кузова: сварка стальной пластины/дверной рамы (резина большого диаметра/множественная присоска, противоскользящая текстура)
5. Стекло/Интерьер: Установка лобового стекла, перенос поверхности кожаного сиденья (термостойкие силиконовые/губчатые присоски, защита от деформации)
6. Детали: корпус цилиндра двигателя/захват корпуса коробки передач (вакуум + механический замок, защита от падения)
D. Пищевая и упаковочная промышленность
D.1 Основные требования:Материал пищевого качества (сертифицирован FDA), легко чистится, устойчив к раздавливанию.
D.2 Ключевые сценарии:
1. Обработка пищевых продуктов: сортировка хлебобулочных изделий/свежего мяса/фруктов (губчатая присоска с низким уровнем всасывания, без запаха и легко моется)
2. Автоматизация упаковки: открытие упаковочного пакета, формование стерильной коробки (устранение статического заряда/многоточечное всасывание, подходит для тонкой/жесткой упаковки)
E. Логистика и складское хозяйство
E.1 Основные требования:эффективная адаптация (несколько спецификаций товаров), стабильное давление, защита от падения
E.2 Ключевые сценарии:
1. Обработка картонных коробок: сортировка картонных коробок для электронной коммерции (регулируемая система всасывания, вакуумное давление)
2. Пластина/рулон: деревянная доска/рулон пластиковой пленки (длинная полоса/кольцевая присоска, равномерная адсорбция для предотвращения смещения)
F. Новая энергетика и специальные отрасли
F.1 Новая энергия (литиевая батарея/фотоэлектрические батареи):
1. Литиевая аккумуляторная пластина (антистатическая пористая присоска, защита от пыли), фотоэлектрическое стекло (большая силиконовая присоска, без царапин)
F.2 Печать и бумага
1. Захват бумаги/печатной продукции (абсорбирующий бумажный материал, небольшое отрицательное давление для предотвращения разрывов и загрязнения чернил)
III. Краткое изложение основной логики адаптации
| Характеристики заготовки | Программа адаптации пипеток | Соответствующие отраслевые сценарии |
| Тонкий/хрупкий/точный | Силиконовый/керамический материал, микроотрицательное давление, микровсасывающая насадка. | Электронные полупроводники, фармацевтика |
| Тяжелые предметы / Большой размер | Резиновый материал, присоска большого диаметра, несколько присосок. | Автомобили, логистические панели |
| Здоровье/Предотвращение загрязнения | Пищевой/медицинский силикон, легкая в уходе конструкция. | Медицина, еда |
| Мягкие/неровные поверхности | Губчатый материал, деформируемая присоска. | Салон автомобиля, еда |
| Антистатические требования | Антистатический силикон, с поддержкой ионного ветра | электронный полупроводник |
