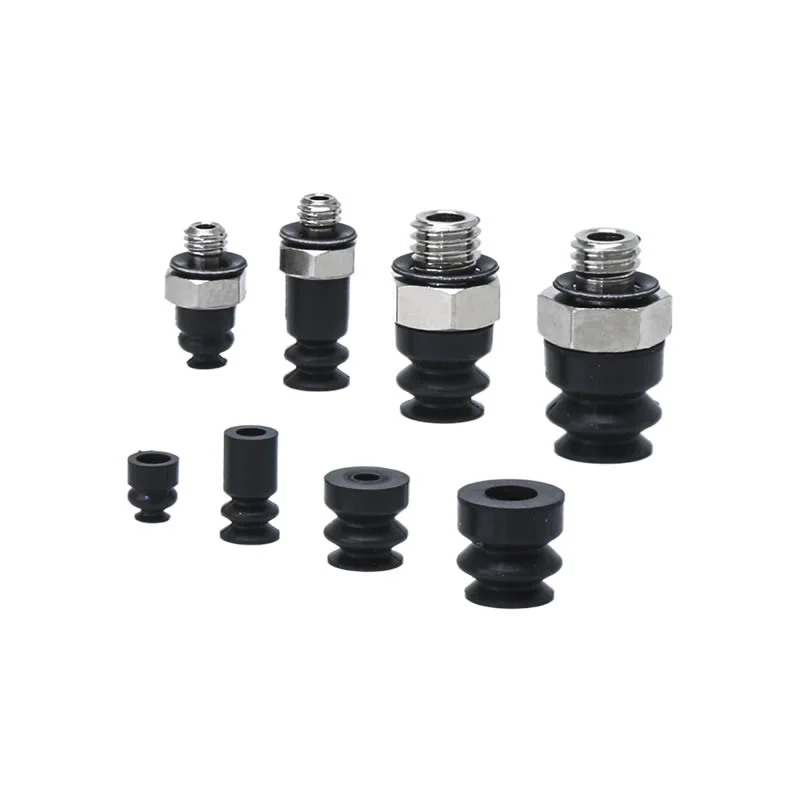

Мини-сильфонные вакуумные присоски ZP2-ZJ
Найдите огромный выбор вакуумных присосок с мини-сильфонами ZP2-ZJ из Китая в компании Zhejiang Comma Electric Co., Ltd. Эти устройства имеют конструкцию сильфона в стиле гармошки: четыре конкретных размера (φ2 мм, φ4 мм, φ5 мм и φ6 мм) используют конструкцию с сильфоном 1,5, а остальные пять размеров (φ15 мм, φ20 мм, φ30 мм φ40 мм и φ46 мм) используют конструкцию с 4,5 сильфонами. Все присоски этой серии изготовлены с использованием высококачественных резиновых и силиконовых материалов. Также доступны специальные варианты материалов, например, антистатические варианты.
Нажмите и начните выбор
》Вернуться к информации о продукте
Мини-сильфонные вакуумные присоски ZP2-ZJ
Сильфонный вакуумный блок серии ZP2
Серия ZP2-T с вакуумной подушкой с адаптером и сильфоном
Описание
Как заказать
Технические характеристики/Материал
Приложения
Ресурс
Компания Commaelec является ведущим производителем вакуумных присосок Mini Bellows ZP2-ZJ и является идеальным решением для точного и стабильного перемещения в компактных и высокоэффективных промышленных условиях.
Каковы ключевые особенности колодок ZP2-ZJ?
Структура сильфона
Конструкция в стиле гармошки с 1,5-слойной (φ2–φ6) и 4,5-слойной (φ15–φ46) конфигурациями.
Гибкие складки адаптируются к неровным, изогнутым или наклонным поверхностям заготовки.
Встроенная компенсация отклонений по высоте и углу, уменьшающая ошибки позиционирования.
Устраняет необходимость в дополнительном буферном пространстве, идеально подходит для компактного размещения оборудования.
Варианты материалов
НБР:экономичный и износостойкий для общего применения
Силикон:подходит для высоких температур и чистых сред
Материалы по индивидуальному заказу (например, антистатические) для электроники и чувствительных отраслей промышленности.
Comma обеспечивает стабильное качество материала и стабильную производительность во всех партиях.
Высокая производительность
Сильное и стабильное всасывание даже на неровных или наклонных поверхностях.
Снижает риск отслоения по сравнению с обычными плоскими чашками.
Продуманная технология вакуумной герметизации и поддержания давления для надежной работы.
При поддержке китайских мини-сильфонных вакуумных присосок ZP2-ZJ Преимущества производителя:экономическая эффективность, разнообразие моделей и стабильная цепочка поставок
Как правильно выбрать вакуумные присоски с мини-сильфонами ZP2-ZJ
Выбор подходящей вакуумной присоски с мини-сильфоном ZP2-ZJ зависит от реальных условий работы. Сосредоточьтесь на следующих практических факторах:
1. Форма и поверхность заготовки
Неровные/изогнутые поверхности → выберите больше слоев сильфона (4,5 слоя) для большей гибкости.
Маленькие, слегка неровные детали → 1,5 слоя достаточно и более стабильно
Конструкция сильфона помогает компенсировать разницу углов и высоты во время захвата.
2. Размер и вес заготовки
Мелкие/легкие детали → φ2–φ6
Более крупные или тяжелые детали → φ15–φ46.
Больший диаметр обеспечивает более сильную силу всасывания и лучшую стабильность.
3. Рабочая среда
Нормальные условия → NBR (экономично)
Высокая температура/чистая среда → силикон
Электроника/чувствительные детали → антистатические материалы
Comma поддерживает настройку материалов в соответствии с конкретными потребностями отрасли.
4. Пространство и расположение оборудования
Компактные системы автоматизации → ZP2-ZJ идеален, поскольку не требует дополнительного буферного пространства.
Убедитесь, что высота и ход чашки соответствуют конструкции вашей машины.
Проверьте совместимость с существующими монтажными и вакуумными системами.
5. Скорость и точность обработки
Высокоскоростной захват → чашки меньшего размера с быстрым откликом
Требуется точное позиционирование → выберите соответствующие слои сильфона, чтобы уменьшить несоосность.
6. Требования стабильности
Если заготовки наклонены или расположены непоследовательно, расставьте приоритеты:
Многослойные сильфоны
Увеличенная площадь контакта
Это улучшает герметизацию и снижает вероятность отказа всасывания.
Практический совет по выбору
Если вы не уверены, начните с:
Средний размер (например, φ15–φ30)
Материал силикон или NBR
1,5 слоя для общего использования / 4,5 слоя для сложных поверхностей.
Затем оптимизируйте на основе реальных результатов тестирования.

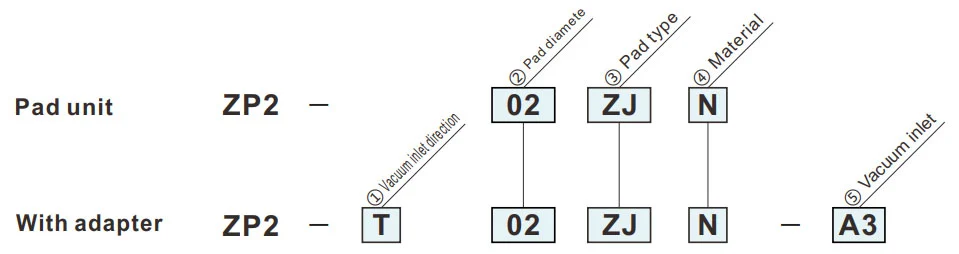

Как заказать
- Для использования там, где нет места для буфера (пружинного типа).
- Детали с наклонной адсорбционной поверхностью.
| ①Направление подачи вакуума | |
| T | Вертикальный |
| ③Тип колодки | |
| ЗДжей | Сильфоны |
|
⑤ Вакуумный вход
② Диаметр колодки (мм)
|
02 | 04 | 05 | 06 | |
| ø2 | ø4 | ø5 | ø6 | ||
| А3 | M3x0,5 (папа) | ● | ● | — | — |
| А5 | M5x0,8 (папа) | — | — | ● | ● |
| ④Материал | |
| N | НБР |
| S | Силиконовая резина |
| U | Уретановая резина |
| F | ФКМ |
| ГН | Проводящий NBR |
| GS | Проводящая силиконовая резина |
Зеленый символ — модели по индивидуальному заказу.

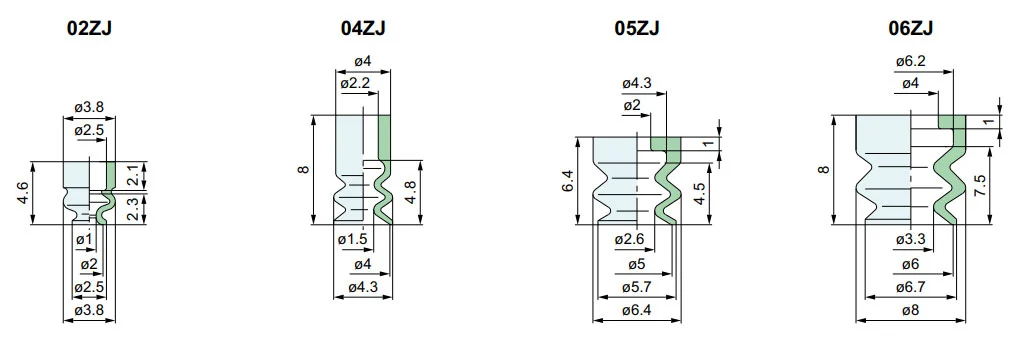

Размеры (мм)
Зеленый символ — модели по индивидуальному заказу.
ЗДжей
Сильфоны
| Модель | |||
|
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
|
| ЗП2 | 02 | ЗДжей |
N S U F ГН GS |
| 04 | |||
| 05 | |||
| 06 | |||
Модель для справки: ZP2-02ZJS

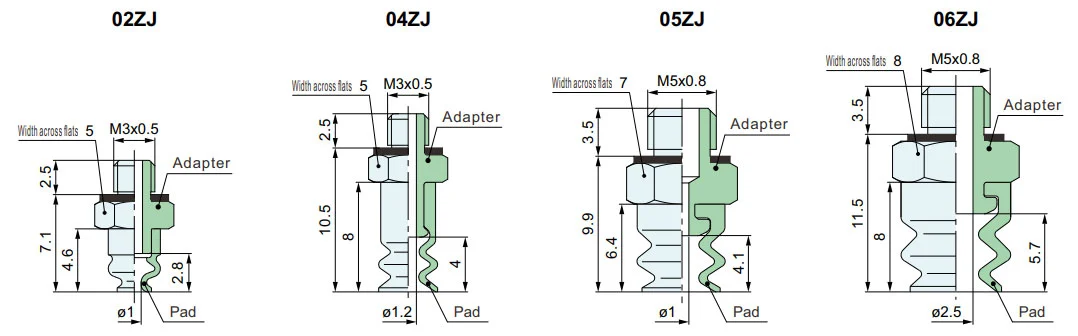

ЗП2-Т
Вертикальный
| Модель | Адаптер | |||||
|
① Вакуум направление входа |
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
⑤ Вакуум входное отверстие |
||
| ЗП2 | T | 02 | ЗДжей |
N S U F ГН GS |
А3 | ЗП2А-Т02ЗДЖ-А3 |
| 04 | ЗП2А-Т04ЗДЖ-А3 | |||||
| 05 | А5 | ЗП2А-Т05ЗДЖ-А5 | ||||
| 06 | ЗП2А-Т06ЗДЖ-А5 | |||||
Модель для справки: ZP2-T04ZJGS-A3
Материал и характеристики колодки
⚪:Влияние незначительное или отсутствует △:Можно использовать в зависимости от условий X:Не подходит
|
Материал
Характеристики
|
Символ | Дюрометр ГС (±5°) |
Цвет из резина |
Операционная температура диапазон (°С) |
Масло сопротивление бензин |
Масло сопротивление бензол |
База сопротивление |
Кислота сопротивление |
Устойчивость к атмосферным воздействиям | Озон сопротивление |
Истирание сопротивление |
Водонепроницаемый | Растворитель сопротивление (Бензол, толуол) |
Приложение |
| НБР | N | 50 | Черный | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Передача общих работ, Гофрокартон, Шпон, Железная плита и другие. |
| Силиконовая резина | S | 45 ~ 50 | Белый | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Удаление из литья под давлением, Тонкая обработка, Кухонный комбайн |
| Уретановая резина | U | 50 ~ 60 | Коричневый | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Гофрокартон, Железная плита, Шпонированная плита |
| ФКМ | F | 60 | Черный | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическая работа |
| Проводящий NBR | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Общая работа полупроводников (сопротивление статическому электричеству) | |
| Проводящая силиконовая резинка | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статическое электричество) |
В приведенной выше таблице приведены только общие характеристики рассматриваемых резиновых материалов. Синий символ — модели по индивидуальному заказу.
Схема применения пневматических компонентов (вакуумных присосок) в различных отраслях промышленности.
I. Основные сильные стороны
II. Извлечение заявок по отраслям
А. Медицина и медицинская промышленность
А.1: Основные требования:Чистый и экологически чистый (соответствует FDA/GMP), бережный и не повреждающий, предотвращает перекрестное загрязнение
A.2 Ключевые сценарии:
1. Фармацевтическая упаковка: флакон с лекарственным средством/фармацевтическая тарелка/приемник инфузионного пакета (силиконовая присоска пищевого качества, без высыпания частиц)
2. Сборка медицинского оборудования: хирургические инструменты/медицинские катетеры/детали протеза (регулируемое отрицательное давление, защита от деформации).
3. Биологическая лаборатория: чашка Петри/центрифужная пробирка/перенос карты реагентов (химически устойчивая, стерильная)
Б. Электронная и полупроводниковая промышленность
B.1 Основные требования:антистатический (10⁶-10¹¹Ом), точное позиционирование (погрешность ≤0,01 мм), устойчивость к царапинам
B.2 Ключевые сценарии:
1. Чип/полупроводник: обработка пластин, упаковка чипов (пористая керамика/антистатическая силиконовая присоска, равномерное отрицательное давление для предотвращения разрыва)
2. Печатная плата/компоненты: Гибкая печатная плата, микрокомпоненты (резисторы 0402) для поверхностного монтажа (тонкие силиконовые/гелевые/микроприсоски для предотвращения складок/разрывов).
3. Дисплей: ЖК-панель/OLED, сенсорное стекло (высокопрозрачный материал, без пятен и царапин).
C. Автомобильная промышленность и промышленность автозапчастей
C.1 Основные требования:большая всасывающая способность (одинарный присосочный диск ≥500 Н), универсальная адаптация (металл/пластик/стекло), противоскользящая
C.2 Ключевые сценарии:
4. Изготовление кузова: сварка стальной пластины/дверной рамы (резина большого диаметра/множественная присоска, противоскользящая текстура)
5. Стекло/Интерьер: Установка лобового стекла, перенос поверхности кожаного сиденья (термостойкие силиконовые/губчатые присоски, защита от деформации)
6. Детали: корпус цилиндра двигателя/захват корпуса коробки передач (вакуум + механический замок, защита от падения)
D. Пищевая и упаковочная промышленность
D.1 Основные требования:Материал пищевого качества (сертифицирован FDA), легко чистится, устойчив к раздавливанию.
D.2 Ключевые сценарии:
1. Обработка пищевых продуктов: сортировка хлебобулочных изделий/свежего мяса/фруктов (губчатая присоска с низким уровнем всасывания, без запаха и легко моется)
2. Автоматизация упаковки: открытие упаковочного пакета, формование стерильной коробки (устранение статического заряда/многоточечное всасывание, подходит для тонкой/жесткой упаковки)
E. Логистика и складское хозяйство
E.1 Основные требования:эффективная адаптация (несколько спецификаций товаров), стабильное давление, защита от падения
E.2 Ключевые сценарии:
1. Обработка картонных коробок: сортировка картонных коробок для электронной коммерции (регулируемая система всасывания, вакуумное давление)
2. Пластина/рулон: деревянная доска/рулон пластиковой пленки (длинная полоса/кольцевая присоска, равномерная адсорбция для предотвращения смещения)
F. Новая энергетика и специальные отрасли
F.1 Новая энергия (литиевая батарея/фотоэлектрические батареи):
1. Литиевая аккумуляторная пластина (антистатическая пористая присоска, защита от пыли), фотоэлектрическое стекло (большая силиконовая присоска, без царапин)
F.2 Печать и бумага
1. Захват бумаги/печатной продукции (абсорбирующий бумажный материал, небольшое отрицательное давление для предотвращения разрывов и загрязнения чернил)
III. Краткое изложение основной логики адаптации
| Характеристики заготовки | Программа адаптации пипеток | Соответствующие отраслевые сценарии |
| Тонкий/хрупкий/точный | Силиконовый/керамический материал, микроотрицательное давление, микровсасывающая насадка. | Электронные полупроводники, фармацевтика |
| Тяжелые предметы / Большой размер | Резиновый материал, присоска большого диаметра, несколько присосок. | Автомобили, логистические панели |
| Здоровье/Предотвращение загрязнения | Пищевой/медицинский силикон, легкая в уходе конструкция. | Медицина, еда |
| Мягкие/неровные поверхности | Губчатый материал, деформируемая присоска. | Салон автомобиля, еда |
| Антистатические требования | Антистатический силикон, с поддержкой ионного ветра | электронный полупроводник |
Руководство по установке
Скачать PDF
Предупреждение +Внимание (прочитайте перед использованием)
Скачать PDF
