Вакуумное всасывание является основным решением для «гибкого захвата» в промышленной автоматизации с четырьмя основными преимуществами: захват без повреждения, адаптируемость к заготовкам из нескольких материалов/нестандартной формы, чистота и защита окружающей среды, а также гибкость в эксплуатации. Его можно адаптировать к различным отраслевым характеристикам заготовок (тонкие/толстые, прецизионные/грубые, санитарные/стандартные).

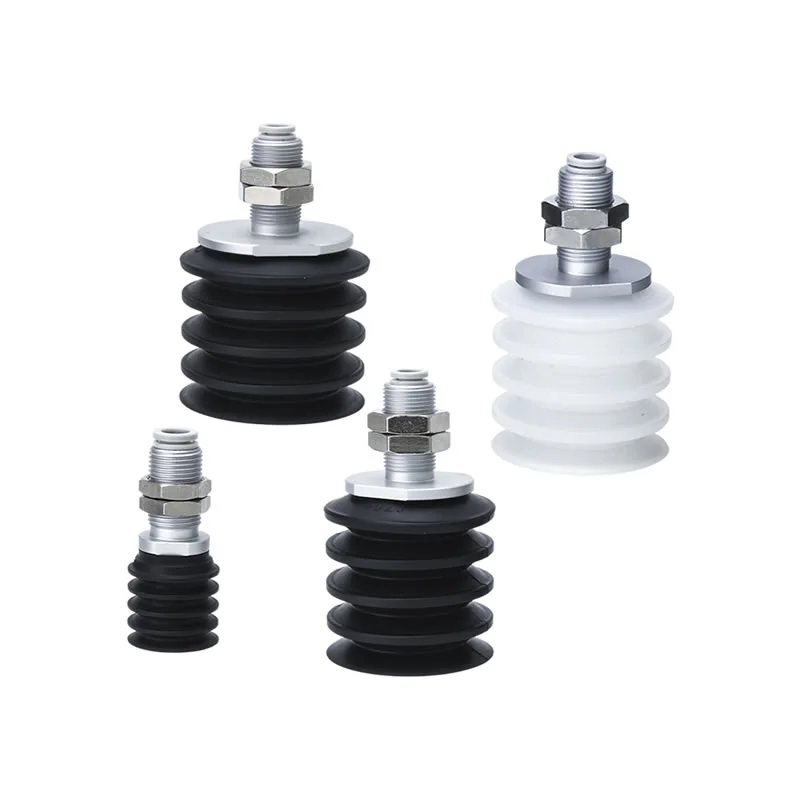

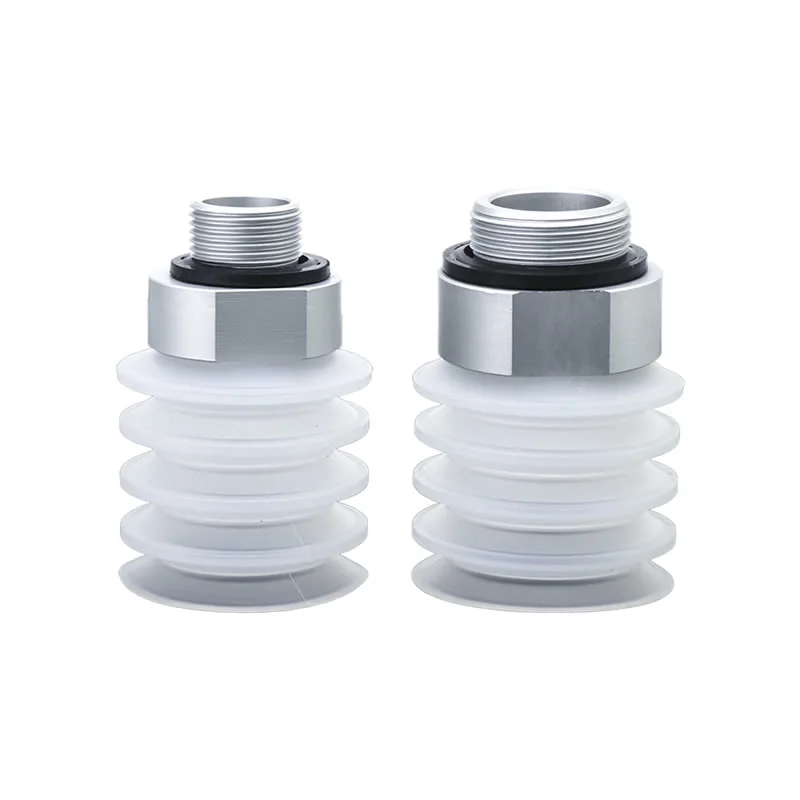

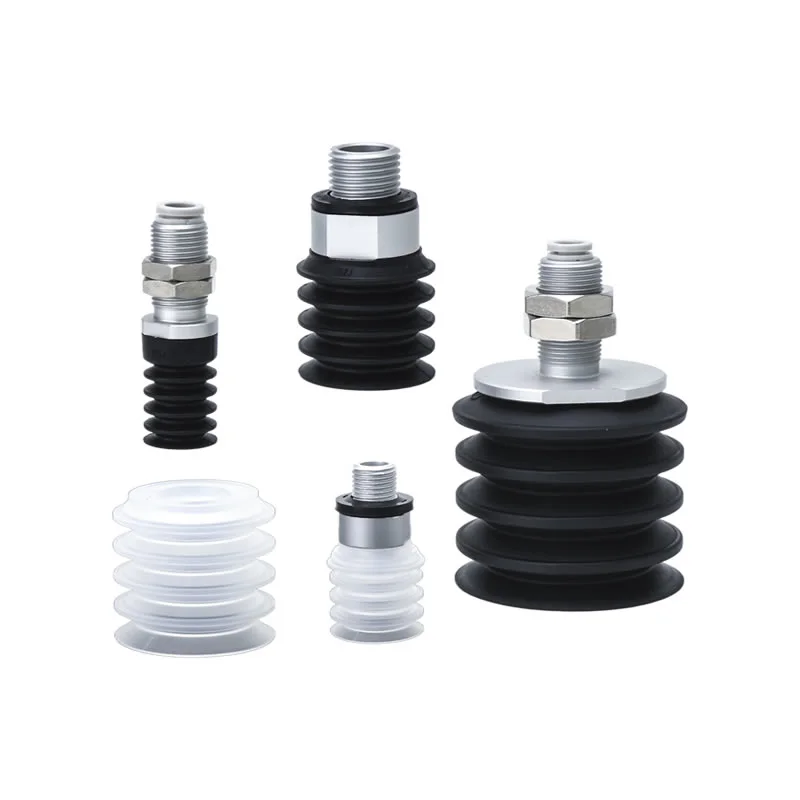

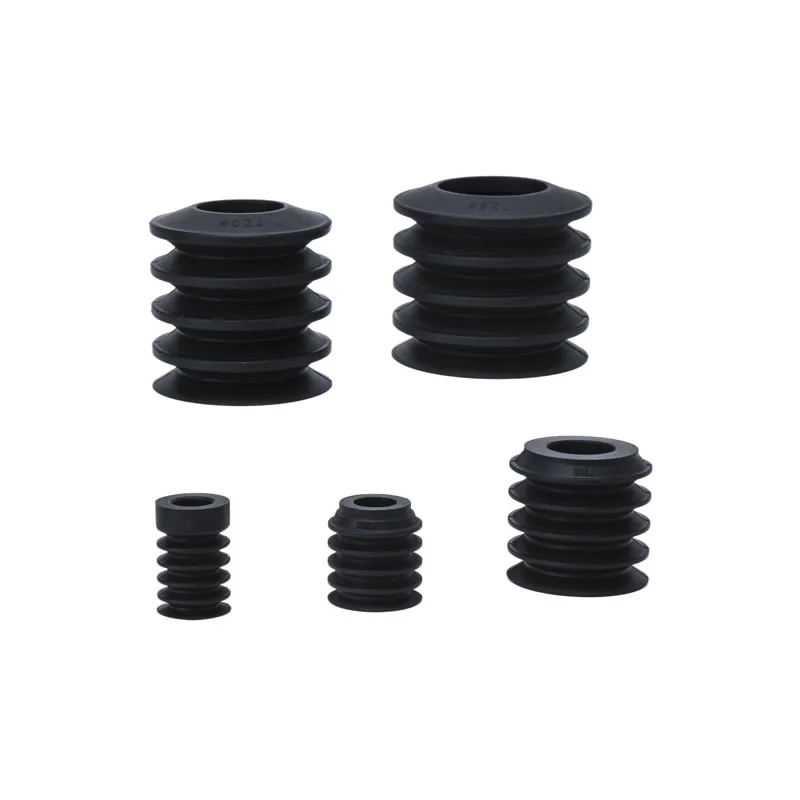

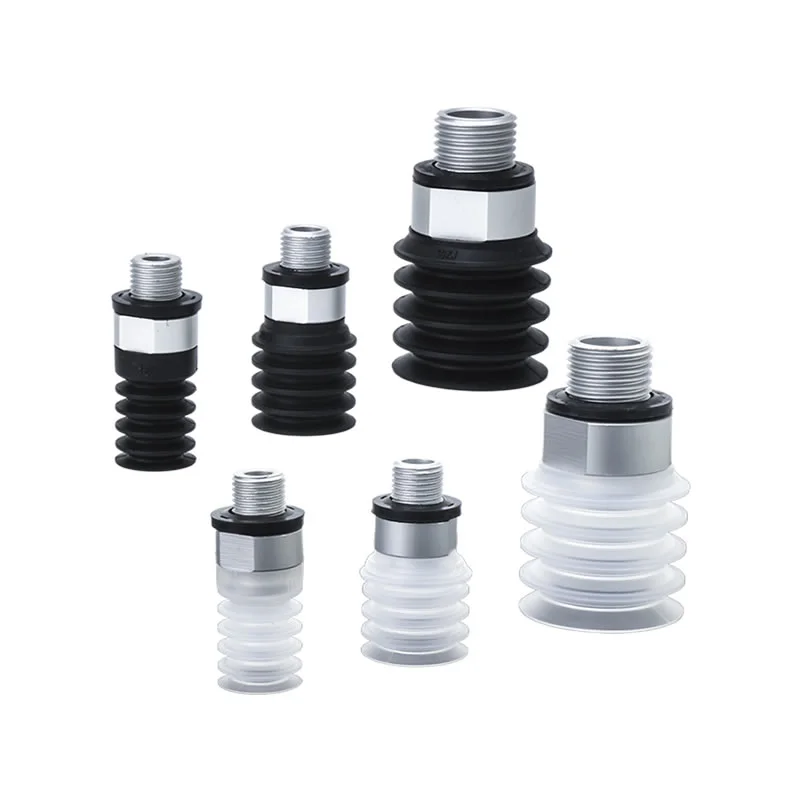

Сильфонные вакуумные присоски ZP2-ZJ
Сильфонные вакуумные присоски ZP2-ZJ от Commaelec Factory представляют собой решение для приложений промышленной автоматизации, которое сочетает в себе экономичность и надежную работу. Конструкция сильфона «гармошка» (1,5-слойная для φ2–φ6, 4,5-слойная для φ15–φ46) адаптируется к неровным и наклонным поверхностям, компенсируя отклонения положения и обеспечивая стабильное всасывание. Изготовленные из высококачественных материалов и с использованием проверенной вакуумной технологии, они обеспечивают прочную адгезию и поддерживают индивидуальные решения со стабильной поставкой.
Нажмите и начните выбор
》Вернуться к информации о продукте
Сильфонные вакуумные присоски ZP2-ZJ
Сильфонный вакуумный блок серии ZP2
Серия ZP2-T с вакуумной подушкой с адаптером и сильфоном
Описание
Как заказать
Технические характеристики/Материал
Приложения
Ресурс
Преимущества сильфонных вакуумных присосок ZP2-ZJ
Высокоскоростная обработка
Разработан для быстрого реагирования в автоматизированных системах, обеспечивая стабильное всасывание во время многоцикловых операций подъема и перемещения.
Превосходная адаптируемость
Гибкая конструкция сильфона легко приспосабливается к неровным, изогнутым или наклонным поверхностям, обеспечивая надежное уплотнение.
Компактный / Компактный
Нет необходимости в дополнительном буферном пространстве, что делает его идеальным для компактного оборудования и плотной планировки.
Разнообразие материалов
Доступны из NBR, силикона и материалов, изготовленных по индивидуальному заказу, подходящих для различных температур и рабочих сред.
Варианты без маркировки
Дополнительные немаркирующие материалы помогают защитить чувствительные поверхности, такие как стекло или электронные компоненты.
Часто задаваемые вопросы
Что такое стиль ZJ?
Сильфонные вакуумные присоски ZP2-ZJ имеют структуру гармошки (сильфона), обеспечивающую гибкость и стабильность.
Доступны в 1,5-слойном (φ2–φ6) и 4,5-слойном (φ15–φ46) исполнении.
Адаптируется к неровным, изогнутым или наклонным поверхностям.
Компенсирует отклонения по высоте и углам во время погрузочно-разгрузочных работ.
Устраняет необходимость в дополнительном буферном пространстве, идеально подходит для компактных систем автоматизации.
Какие материалы доступны?
NBR: экономичный и износостойкий для общего использования.
Силикон: подходит для высоких температур и чистых сред.
Материалы, изготавливаемые по индивидуальному заказу: сильфонная вакуумная присоска ZP2-ZJ доступна в антистатическом исполнении или в исполнении из специальных композитных материалов, адаптированных к конкретным отраслевым требованиям.
Commaelec обеспечивает стабильное качество материалов и поддерживает индивидуальные решения в зависимости от условий труда.
Каковы типичные приложения?
Роботизированные системы захвата и размещения
Обработка нестандартных или наклонных заготовок
Электроника, сборка мелких деталей и прецизионное производство.
Компактное оборудование автоматизации в условиях ограниченного пространства
Как они настроены?
Несколько размеров: φ2, φ4, φ5, φ6, φ15, φ20, φ30, φ40, φ46.
Выбор 1,5- или 4,5-слойного сильфона в зависимости от потребностей применения.
Совместим с различными монтажными и вакуумными системами.
Поддерживает индивидуальные конфигурации для конкретных проектов.

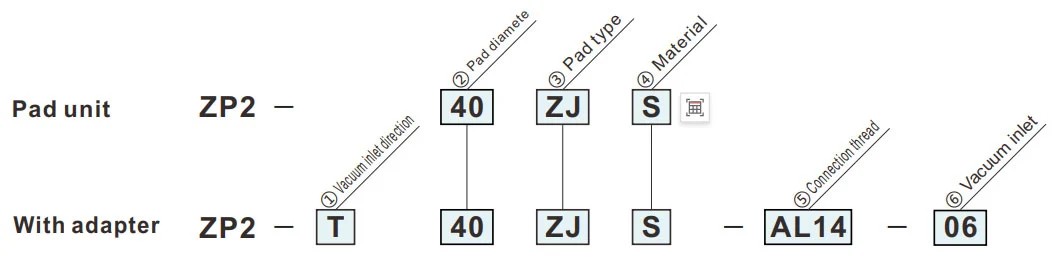

Как заказать
- Для использования там, где нет места для буфера (пружинного типа).
- Детали с наклонной адсорбционной поверхностью.
| ③Тип колодки | |
| ЗДжей | Сильфоны (4,5-ступенчатые) |
| ④ Материал | |
| N | НБР |
| S | Силиконовая резина |
| U | Уретановая резина |
| F | ФКМ |
| ГН | Проводящий NBR |
| GS | Проводящая силиконовая резина |
Зеленый символ — модели по индивидуальному заказу.
| ①Направление подачи вакуума |
⑤ ⑥
② Диаметр колодки (мм)
|
Б15 | Б20 | Б30 | 40 | 46 | |||||
| ø15 | ø20 | ø30 | ø40 | ø46 | |||||||
| T | Вертикальный |
|
⑤Соединительная резьба | Наружная резьба | АЛ12 | М12 х1,0 | ● | ● | - | - | - |
| АЛ14 | М14 х1,0 | - | - | ● | ● | ● | |||||
| ⑥Вакуумный вход | Установка в одно касание | 06 | ø6 | ● | ● | ● | ● | ● | |||
|
Наружная резьба | А10 | М10 х1,0 | ● | ● | - | - | - | |||
| А16 | М16 х1,0 | - | - | ● | - | - | |||||
| А20 | М20 х1,5 | - | - | - | ● | - | |||||
| А30 | М30 х1,5 | - | - | - | - | ● | |||||
Размеры (мм)
Зеленый символ — модели по индивидуальному заказу.
ЗДжей
Сильфоны
| Модель | øA | øB | øC | øD | øE | P | Y | |||
|
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
||||||||
| ЗП2 | Б15 | ЗДжей |
N S U F ГН GS |
14 | 15 | 6.7 | 8 | 15 | 23 | 16.2 |
| Б20 | 19 | 20 | 13 | 9 | 21 | 18 | ||||
| Б30 | 29 | 30 | 19.5 | 14 | 24 | 28.5 | 25.5 | |||
| 40 | 40 | 44 | 29 | 21 | 44 | 40.2 | ||||
| 46 | 46 | 50 | 35 | 27 | 30 | |||||
Модель для справки: ZP2-B15ZJS

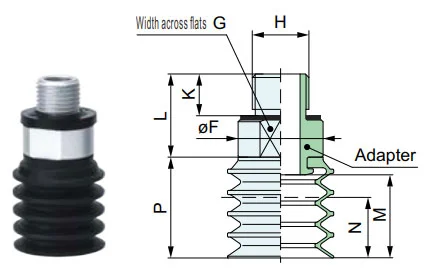

ЗП2-Т
Вертикальный
| Модель | из | G | H | K | L | M | N | P | Адаптер | |||||
|
① Вакуум направление входа |
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
⑥ Вакуум входное отверстие |
||||||||||
| ЗП2 | T | Б15 | ЗДжей |
N S U F ГН GS |
А10 | 15 | 14 | М10х1 | 8.8 | 17.5 | 16.2 | 9 | 23 | ЗП2А-З31-1П |
| Б20 | 16 | 12 | 21 | ЗП2А-З31-2П | ||||||||||
| Б30 | А16 | 24 | 21 | М16х1,5 | 11.8 | 23.5 | 23.5 | 17.5 | 28.5 | ЗП2А-З31-3П | ||||
| 40 | А20 | 34 | 30 | М20х1,5 | 26.5 | 38.5 | 30 | 44 | ЗП2А-З31-4П | |||||
| 46 | А30 | 42 | 38 | М30х1,5 | 11.4 | 29.5 | ЗП2А-З31-5П | |||||||
Модель для справки: ZP2-TB15ZJS-A10

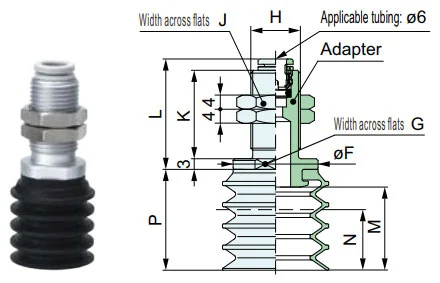

ЗП2-Т
Вертикальный
| Модель | из | G | H | J | K | L | M | N | P | Адаптер | ||||||
|
① Вакуум направление входа |
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
⑤ Связь нить |
⑥ Вакуум входное отверстие |
|||||||||||
| ЗП2 | T | Б15 | ЗДжей |
N S U F ГН GS |
АЛ12 | 06 | 15 | 14 | М12х1 | 17 | 20 | 26.2 | 16.2 | 9 | 23 | ЗП2А-З32-1 |
| Б20 | 16 | 12 | 21 | ЗП2А-З32-2 | ||||||||||||
| Б30 | АЛ14 | 24 | 21 | М14х1 | 19 | 25 | 31.2 | 23.5 | 17.5 | 28.5 | ЗП2А-З32-3 | |||||
| 40 | 34 | 30 | 38.5 | 30 | 44 | ЗП2А-З32-4 | ||||||||||
| 46 | 42 | 38 | ЗП2А-З32-5 | |||||||||||||
Модель для справки: ZP2-TB30ZJS-AL14-06
Материал и характеристики колодки
⚪:Влияние незначительное или отсутствует △:Можно использовать в зависимости от условий X:Не подходит
|
Материал
Характеристики
|
Символ | Дюрометр ГС (±5°) |
Цвет из резина |
Операционная температура диапазон (°С) |
Масло сопротивление бензин |
Масло сопротивление бензол |
База сопротивление |
Кислота сопротивление |
Устойчивость к атмосферным воздействиям | Озон сопротивление |
Истирание сопротивление |
Водонепроницаемый | Растворитель сопротивление (Бензол, толуол) |
Приложение |
| НБР | N | 50 | Черный | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Передача общих работ, Гофрокартон, Шпон, Железная плита и другие. |
| Силиконовая резина | S | 45 ~ 50 | Белый | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Удаление из литья под давлением, Тонкая обработка, Кухонный комбайн |
| Уретановая резина | U | 50 ~ 60 | Коричневый | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Гофрокартон, Железная плита, Шпонированная плита |
| ФКМ | F | 60 | Черный | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическая работа |
| Проводящий NBR | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Общая работа полупроводников (сопротивление статическому электричеству) | |
| Проводящая силиконовая резинка | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статическое электричество) |
В приведенной выше таблице приведены только общие характеристики рассматриваемых резиновых материалов. Синий символ — модели по индивидуальному заказу.
Схема применения пневматических компонентов (вакуумных присосок) в различных отраслях промышленности.
I. Основные сильные стороны
II. Извлечение заявок по отраслям
А. Медицина и медицинская промышленность
А.1: Основные требования:Чистый и экологически чистый (соответствует FDA/GMP), бережный и не повреждающий, предотвращает перекрестное загрязнение
A.2 Ключевые сценарии:
1. Фармацевтическая упаковка: флакон с лекарственным средством/фармацевтическая тарелка/приемник инфузионного пакета (силиконовая присоска пищевого качества, без высыпания частиц)
2. Сборка медицинского оборудования: хирургические инструменты/медицинские катетеры/детали протеза (регулируемое отрицательное давление, защита от деформации).
3. Биологическая лаборатория: чашка Петри/центрифужная пробирка/перенос карты реагентов (химически устойчивая, стерильная)
Б. Электронная и полупроводниковая промышленность
B.1 Основные требования:антистатический (10⁶-10¹¹Ом), точное позиционирование (погрешность ≤0,01 мм), устойчивость к царапинам
B.2 Ключевые сценарии:
1. Чип/полупроводник: обработка пластин, упаковка чипов (пористая керамика/антистатическая силиконовая присоска, равномерное отрицательное давление для предотвращения разрыва)
2. Печатная плата/компоненты: Гибкая печатная плата, микрокомпоненты (резисторы 0402) для поверхностного монтажа (тонкие силиконовые/гелевые/микроприсоски для предотвращения складок/разрывов).
3. Дисплей: ЖК-панель/OLED, сенсорное стекло (высокопрозрачный материал, без пятен и царапин).
C. Автомобильная промышленность и промышленность автозапчастей
C.1 Основные требования:большая всасывающая способность (одинарный присосочный диск ≥500 Н), универсальная адаптация (металл/пластик/стекло), противоскользящая
C.2 Ключевые сценарии:
4. Изготовление кузова: сварка стальной пластины/дверной рамы (резина большого диаметра/множественная присоска, противоскользящая текстура)
5. Стекло/Интерьер: Установка лобового стекла, перенос поверхности кожаного сиденья (термостойкие силиконовые/губчатые присоски, защита от деформации)
6. Детали: корпус цилиндра двигателя/захват корпуса коробки передач (вакуум + механический замок, защита от падения)
D. Пищевая и упаковочная промышленность
D.1 Основные требования:Материал пищевого качества (сертифицирован FDA), легко чистится, устойчив к раздавливанию.
D.2 Ключевые сценарии:
1. Обработка пищевых продуктов: сортировка хлебобулочных изделий/свежего мяса/фруктов (губчатая присоска с низким уровнем всасывания, без запаха и легко моется)
2. Автоматизация упаковки: открытие упаковочного пакета, формование стерильной коробки (устранение статического заряда/многоточечное всасывание, подходит для тонкой/жесткой упаковки)
E. Логистика и складское хозяйство
E.1 Основные требования:эффективная адаптация (несколько спецификаций товаров), стабильное давление, защита от падения
E.2 Ключевые сценарии:
1. Обработка картонных коробок: сортировка картонных коробок для электронной коммерции (регулируемая система всасывания, вакуумное давление)
2. Пластина/рулон: деревянная доска/рулон пластиковой пленки (длинная полоса/кольцевая присоска, равномерная адсорбция для предотвращения смещения)
F. Новая энергетика и специальные отрасли
F.1 Новая энергия (литиевая батарея/фотоэлектрические батареи):
1. Литиевая аккумуляторная пластина (антистатическая пористая присоска, защита от пыли), фотоэлектрическое стекло (большая силиконовая присоска, без царапин)
F.2 Печать и бумага
1. Захват бумаги/печатной продукции (абсорбирующий бумажный материал, небольшое отрицательное давление для предотвращения разрывов и загрязнения чернил)
III. Краткое изложение основной логики адаптации
| Характеристики заготовки | Программа адаптации пипеток | Соответствующие отраслевые сценарии |
| Тонкий/хрупкий/точный | Силиконовый/керамический материал, микроотрицательное давление, микровсасывающая насадка. | Электронные полупроводники, фармацевтика |
| Тяжелые предметы / Большой размер | Резиновый материал, присоска большого диаметра, несколько присосок. | Автомобили, логистические панели |
| Здоровье/Предотвращение загрязнения | Пищевой/медицинский силикон, легкая в уходе конструкция. | Медицина, еда |
| Мягкие/неровные поверхности | Губчатый материал, деформируемая присоска. | Салон автомобиля, еда |
| Антистатические требования | Антистатический силикон, с поддержкой ионного ветра | электронный полупроводник |
Руководство по установке
Скачать PDF
Предупреждение +Внимание (прочитайте перед использованием)
Скачать PDF
