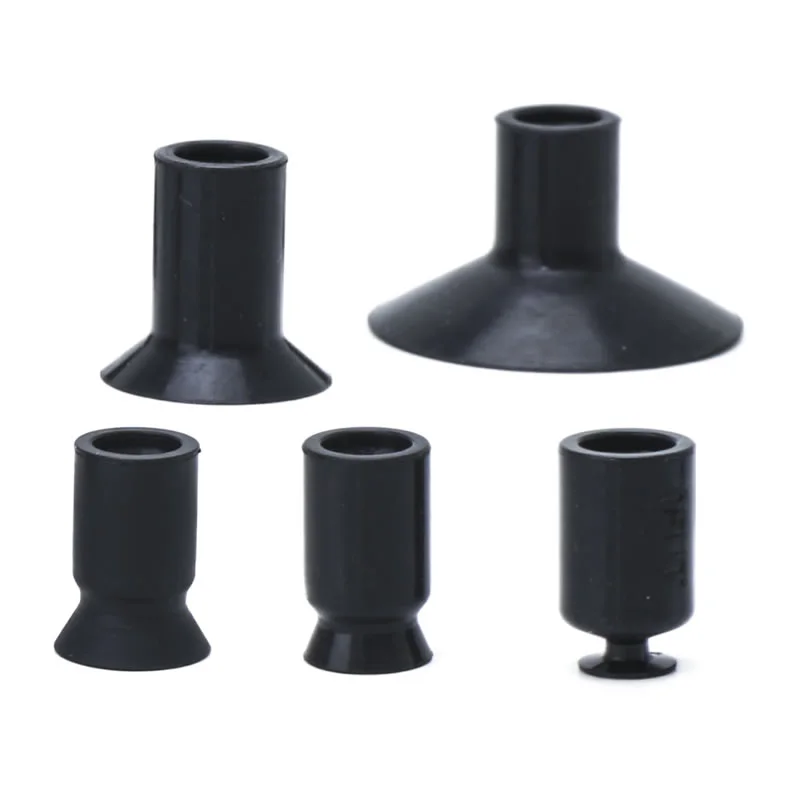

Компактные вакуумные присоски ZP2
Как профессиональный китайский производитель, наша фабрика предлагает компактные вакуумные присоски ZP2 (ø6-8) по индивидуальному заказу с ребрами жесткости, обеспечивающие высокую несущую способность и устойчивость к деформации. Мы также предлагаем тонкую серию ZP2 UT (ø5–20) с тонкой юбкой для работы с хрупкими материалами без складок. У нас есть варианты из антистатической стали и нержавеющей стали для электроники и литиевых батарей.
Нажмите и начните выбор
》Вернуться к информации о продукте
Компактные вакуумные присоски ZP2
Компактный вакуумный блок серии ZP2

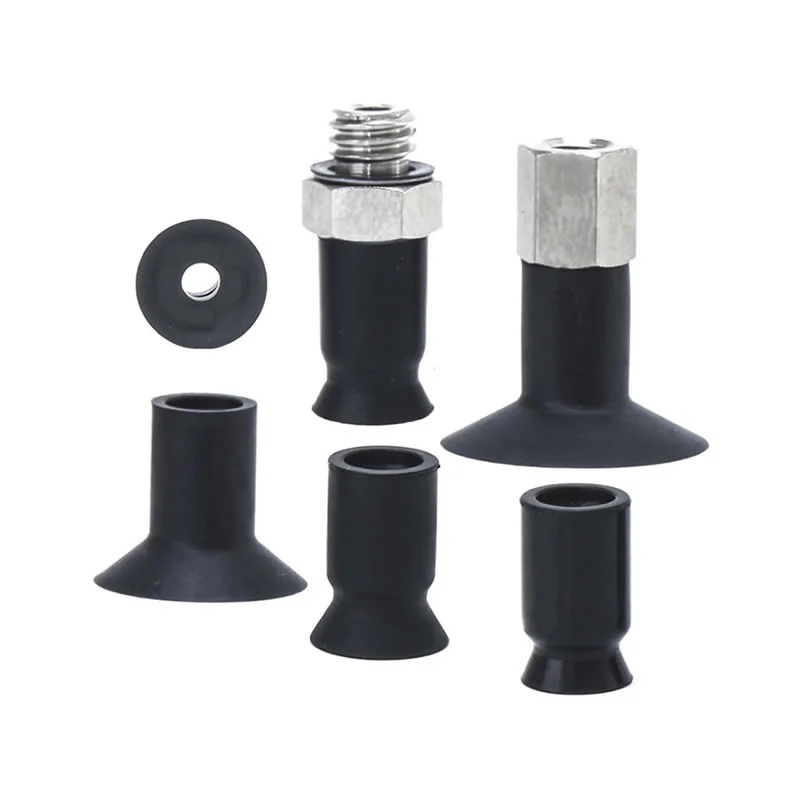

Серия ZP2-T с адаптером Компактная вакуумная подушка
Описание
Как заказать
Технические характеристики/Материал
Приложения
Ресурс
Являясь ведущим китайским производителем, наша фабрика предлагает индивидуальные решения в области компактных вакуумных присосок ZP2, специально разработанные для точной промышленности и обладающие следующими основными преимуществами:
Высокая производительность, низкая стоимость:Используя развитую внутреннюю цепочку поставок, мы эффективно контролируем затраты, обеспечивая при этом исключительную производительность всасывания, тем самым сокращая затраты на закупки для наших клиентов.
Конструкция с высокой нагрузкой серии ZP2:Наши компактные вакуумные присоски ZP2 (ø6–8) имеют уникальную структуру, усиленную ребрами. Даже при чрезвычайно малых размерах они обеспечивают исключительную устойчивость к деформации и устойчивость к нагрузкам, что делает их предпочтительным выбором для работы с тонкими металлическими листами и прецизионными пластиковыми деталями.
Тонкопрофильная серия ZP2 UT:Эта серия, разработанная специально для гибких заготовок (ø5–20), имеет ультратонкую структуру юбки. Эта низкопрофильная конструкция эффективно предотвращает сморщивание или деформацию хрупких материалов, таких как тонкие пленки и виниловые листы, во время процесса всасывания.
Стабильные поставки:Опираясь на отработанные производственные процессы, мы используем высококачественные материалы (например, силикон) в сочетании с передовой технологией вакуумного удержания, чтобы обеспечить безопасные и стабильные операции захвата; кроме того, наши значительные запасы позволяют осуществлять быструю доставку в соответствии с требованиями клиентов.
Часто задаваемые вопросы
Какие существуют типы колодок ZP2?
Компактные вакуумные присоски ZP2 имеют несколько конструкций подушечек, подходящих для реальных условий работы:
Плоский тип: для гладких, жестких поверхностей со стабильным уплотнением.
Плоская с ребрами: улучшает вакуумную герметизацию на слегка шероховатых поверхностях.
Тип сильфона: компенсирует разницу в высоте и обеспечивает амортизацию.
Commaelec предлагает несколько конфигураций для обеспечения лучшей совместимости и производительности в системах автоматизации.
Какие размерные ряды доступны?
Стандартные размеры включают: φ40, φ50, φ63, φ80, φ100, φ125.
Меньшие диаметры: подходят для прецизионных или легких деталей.
Больший диаметр: более сильное всасывание для тяжелых или крупных заготовок.
Завод Commaelec поддерживает стабильный складской запас и поддерживает индивидуальные размеры для нужд проекта.
Чем чашки ZP2 отличаются от чашек ZP3 или ZP?
Серия ZP2: сбалансированная конструкция с повышенной жесткостью и адаптируемостью шаровых шарниров, подходящая для обычного и тяжелого использования.
Серия ZP3: обычно оптимизирована для более легкого, быстрого управления и более компактных установок.
Серия ZP (стандартная): базовые приложения с более простой структурой.
По сравнению с другими компактные вакуумные присоски ZP2 обеспечивают лучшую устойчивость на неровных поверхностях, сохраняя при этом гибкость при установке и выборе материалов.
Подходят ли они для деликатных деталей?
Да, при правильной конфигурации:
Используйте мягкие материалы, такие как силикон, для нежного контакта.
Выбирайте сильфоны или мягкие модели, чтобы уменьшить силу удара.
Дополнительные буферные крепления помогают защитить хрупкие поверхности, такие как стекло или детали с покрытием.
Как заказать
- Добавлено 8 типов от ø6 до ø20.
- C: Для заготовок, которые легко деформируются. Заготовки легко снимаются благодаря ребрам.
- UT: Для адсорбции мягких деталей, таких как тонкие листы или винил. Сморщивание или деформация во время адсорбции уменьшаются.
- Применимо для адаптера серии ZP.
|
③ Тип колодки
② Диаметр колодки (мм)
|
05 | 06 | Б06 | 07 | Б08 | 11 | 14 | 18 | 20 | |
| ø5 | ø6 | ø6 | ø7 | ø8 | ø11 | ø14 | ø18 | ø20 | ||
| C | Плоский тип с ребрами | — | — | ● | ● | ● | — | — | — | — |
| ЮТ | Тонкий плоский тип | ● | ● | — | — | — | ● | ● | ● | ● |
| ④Материал | |
| N | НБР |
| S | Силиконовая резина |
| U | Уретановая резина |
| F | ФКМ |
| ГН | Проводящий NBR |
| GS | Проводящая силиконовая резина |
Зеленый символ — модели по индивидуальному заказу.
| Монтажные размеры адаптера | |
| Если адаптер будет изготавливаться заказчиком, спроектируйте адаптер с размерами, показанными справа. |
|
Размеры (мм)
Зеленый символ — модели по индивидуальному заказу.
ХТ
Тонкая квартира с ребристым типом
| Модель | øA | øB | |||
|
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
|||
| ЗП2 | Б06 | C | N | 6 | 7 |
| S | |||||
| 07 | U | 7 | 8 | ||
| F | |||||
| Б08 | ГН | 8 | 9 | ||
| GS | |||||
Модель для справки: ZP2-B06CGN
ХТ
Тонкая квартира с ребристым типом
| Модель | øA | øB | øC | Y | |||
|
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
|||||
| ЗП2 | 05 | ЮТ | N | 5 | — | 1.2 | 0.3 |
| 06 | S | 6 | 0.8 | ||||
| 11 | U | 11.5 | 12.5 | 2.5 | 1.2 | ||
| 14 | F | 14.5 | 15.5 | 1.5 | |||
| 18 | ГН | 18 | 19 | ||||
| 20 | GS | 20 | 21 | 1.8 | |||
Модель для справки: ZP2-05UTN
Технические характеристики
| Стопорное кольцо/Тип колодки | Диаметр/размеры колодки | Приложение | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Без стопорного кольца | Плоский тип (У) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Для заготовок с ровной и недеформированной поверхностью. |
| Овальный тип (У) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Для деталей с ограничениями по адсорбционной поверхности | |
| Тонкий плоский тип (Юта) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Для мягких заготовок, таких как тонкие листы или винил. Сморщивание или деформацию во время адсорбции можно уменьшить. | |
| Тонкий плоский тип с ребрышками (Коннектикут) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Для мягких заготовок, таких как тонкие листы или винил. Заготовки легко снимаются благодаря ребрам. | |
| Тип сильфона (Б) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Для использования там, где нет места для буфера или для заготовок с наклонными поверхностями. | |
| Со стопорным кольцом | Плоский тип (У) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Для заготовок с ровной и недеформированной поверхностью. |
| Плоский тип с ребрышками (С) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Для заготовок, которые легко деформируются. Заготовки легко снимаются благодаря ребрам. | |
| Тип сильфона (Б) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Для использования там, где нет места для буфера или для заготовок с наклонными поверхностями. | |
| Глубокий тип (Д) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Для заготовок с изогнутыми поверхностями или сферических заготовок | |
Материал и характеристики колодки
⚪:Влияние незначительное или отсутствует △:Можно использовать в зависимости от условий X:Не подходит
|
Материал
Характеристики
|
Символ | Дюрометр ГС (±5°) |
Цвет из резина |
Операционная температура диапазон (°С) |
Масло сопротивление бензин |
Масло сопротивление бензол |
База сопротивление |
Кислота сопротивление |
Устойчивость к атмосферным воздействиям | Озон сопротивление |
Истирание сопротивление |
Водонепроницаемый | Растворитель сопротивление (Бензол, толуол) |
Приложение |
| НБР | N | 50 | Черный | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Передача общих работ, Гофрокартон, Шпон, Железная плита и другие. |
| Силиконовая резина | S | 45 ~ 50 | Белый | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Удаление из литья под давлением, Тонкая обработка, Кухонный комбайн |
| Уретановая резина | U | 50 ~ 60 | Коричневый | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Гофрокартон, Железная плита, Шпонированная плита |
| ФКМ | F | 60 | Черный | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическая работа |
| Проводящий NBR | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Общая работа полупроводников (сопротивление статическому электричеству) | |
| Проводящая силиконовая резинка | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статическое электричество) |
В приведенной выше таблице приведены только общие характеристики рассматриваемых резиновых материалов. Синий символ — модели по индивидуальному заказу.
Схема применения пневматических компонентов (вакуумных присосок) в различных отраслях промышленности.
I. Основные сильные стороны
II. Извлечение заявок по отраслям
А. Медицина и медицинская промышленность
А.1: Основные требования:Чистый и экологически чистый (соответствует FDA/GMP), бережный и не повреждающий, предотвращает перекрестное загрязнение
A.2 Ключевые сценарии:
1. Фармацевтическая упаковка: флакон с лекарственным средством/фармацевтическая тарелка/приемник инфузионного пакета (силиконовая присоска пищевого качества, без высыпания частиц)
2. Сборка медицинского оборудования: хирургические инструменты/медицинские катетеры/детали протеза (регулируемое отрицательное давление, защита от деформации).
3. Биологическая лаборатория: чашка Петри/центрифужная пробирка/перенос карты реагентов (химически устойчивая, стерильная)
Б. Электронная и полупроводниковая промышленность
B.1 Основные требования:антистатический (10⁶-10¹¹Ом), точное позиционирование (погрешность ≤0,01 мм), устойчивость к царапинам
B.2 Ключевые сценарии:
1. Чип/полупроводник: обработка пластин, упаковка чипов (пористая керамика/антистатическая силиконовая присоска, равномерное отрицательное давление для предотвращения разрыва)
2. Печатная плата/компоненты: Гибкая печатная плата, микрокомпоненты (резисторы 0402) для поверхностного монтажа (тонкие силиконовые/гелевые/микроприсоски для предотвращения складок/разрывов).
3. Дисплей: ЖК-панель/OLED, сенсорное стекло (высокопрозрачный материал, без пятен и царапин).
C. Автомобильная промышленность и промышленность автозапчастей
C.1 Основные требования:большая всасывающая способность (одинарный присосочный диск ≥500 Н), универсальная адаптация (металл/пластик/стекло), противоскользящая
C.2 Ключевые сценарии:
4. Изготовление кузова: сварка стальной пластины/дверной рамы (резина большого диаметра/множественная присоска, противоскользящая текстура)
5. Стекло/Интерьер: Установка лобового стекла, перенос поверхности кожаного сиденья (термостойкие силиконовые/губчатые присоски, защита от деформации)
6. Детали: корпус цилиндра двигателя/захват корпуса коробки передач (вакуум + механический замок, защита от падения)
D. Пищевая и упаковочная промышленность
D.1 Основные требования:Материал пищевого качества (сертифицирован FDA), легко чистится, устойчив к раздавливанию.
D.2 Ключевые сценарии:
1. Обработка пищевых продуктов: сортировка хлебобулочных изделий/свежего мяса/фруктов (губчатая присоска с низким уровнем всасывания, без запаха и легко моется)
2. Автоматизация упаковки: открытие упаковочного пакета, формование стерильной коробки (устранение статического заряда/многоточечное всасывание, подходит для тонкой/жесткой упаковки)
E. Логистика и складское хозяйство
E.1 Основные требования:эффективная адаптация (несколько спецификаций товаров), стабильное давление, защита от падения
E.2 Ключевые сценарии:
1. Обработка картонных коробок: сортировка картонных коробок для электронной коммерции (регулируемая система всасывания, вакуумное давление)
2. Пластина/рулон: деревянная доска/рулон пластиковой пленки (длинная полоса/кольцевая присоска, равномерная адсорбция для предотвращения смещения)
F. Новая энергетика и специальные отрасли
F.1 Новая энергия (литиевая батарея/фотоэлектрические батареи):
1. Литиевая аккумуляторная пластина (антистатическая пористая присоска, защита от пыли), фотоэлектрическое стекло (большая силиконовая присоска, без царапин)
F.2 Печать и бумага
1. Захват бумаги/печатной продукции (абсорбирующий бумажный материал, небольшое отрицательное давление для предотвращения разрывов и загрязнения чернил)
III. Краткое изложение основной логики адаптации
| Характеристики заготовки | Программа адаптации пипеток | Соответствующие отраслевые сценарии |
| Тонкий/хрупкий/точный | Силиконовый/керамический материал, микроотрицательное давление, микровсасывающая насадка. | Электронные полупроводники, фармацевтика |
| Тяжелые предметы / Большой размер | Резиновый материал, присоска большого диаметра, несколько присосок. | Автомобили, логистические панели |
| Здоровье/Предотвращение загрязнения | Пищевой/медицинский силикон, легкая в уходе конструкция. | Медицина, еда |
| Мягкие/неровные поверхности | Губчатый материал, деформируемая присоска. | Салон автомобиля, еда |
| Антистатические требования | Антистатический силикон, с поддержкой ионного ветра | электронный полупроводник |
Руководство по установке
