Вакуумные присоски Cube ZP2
Commaelec — ведущий завод, предлагающий высококачественные вакуумные присоски Cube ZP2. Гибкая установка, различные размеры. Присоска может поставляться с адаптером или буферным кронштейном. Направление вакуумного входа может быть гибким, включая вертикальное и боковое направления. Существуют также аксессуары из нержавеющей стали, подходящие для производства литиевых батарей.
Нажмите и начните выбор
》Вернуться к информации о продукте
Вакуумные присоски Cube ZP2
Вакуумный блок Cube серии ZP2
Серия ZP2-T с вакуумной подушкой переходного куба
Описание
Как заказать
Технические характеристики/Материал
Приложения
Ресурс

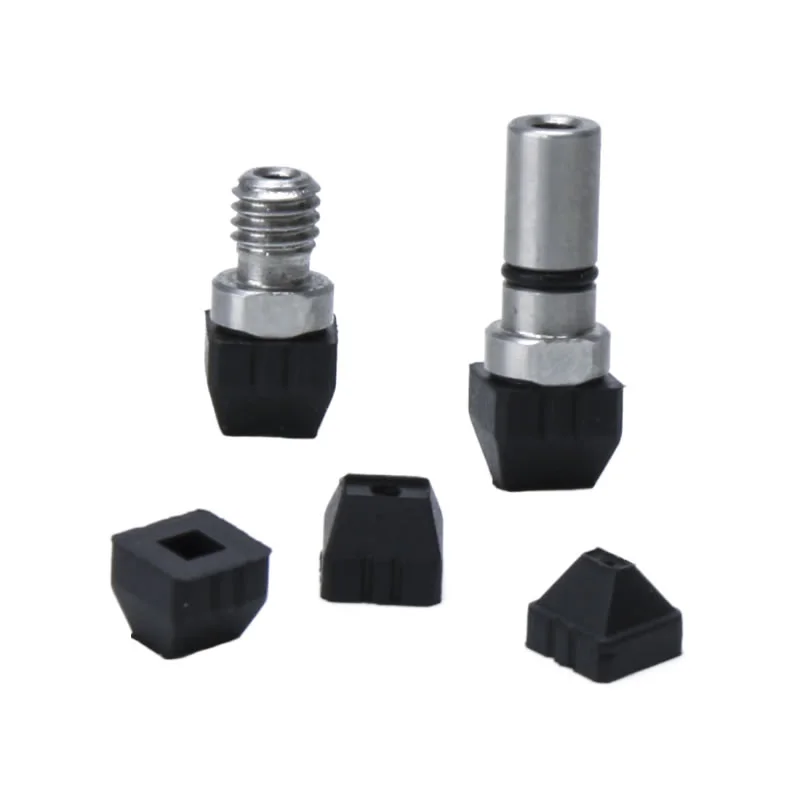

Вакуумные присоски Cube ZP2 — это ультракомпактные вакуумные присоски квадратной формы, предназначенные для микро- и квадратных/прямоугольных заготовок. Благодаря сверхкомпактным размерам и прецизионному захвату они идеально подходят для работы с деликатными компонентами на прецизионных автоматизированных производственных линиях. Являясь основным компонентом микроэлектроники и прецизионного оборудования, эти чашки чрезвычайно легкие, что эффективно снижает нагрузку на рабочие органы робота. Они особенно подходят для высокоскоростной и высокочастотной обработки небольших заготовок.
Типичные сценарии применения:
1. Производство электроники, включая сборку микросхем, микрорезисторов/конденсаторов и обработку микропаянных компонентов печатных плат.
2. Точное оборудование:автоматическая загрузка и обработка сверхкомпактных компонентов, включая микровинты, квадратные металлические пружинные пластины и миниатюрные подшипники.
3. Оптические устройства:Захват и позиционирование микролинз и квадратных оптических стекол без пыли, силиконовый материал позволяет избежать отпечатков.
Ключевые особенности вакуумных присосок Cube ZP2
Разновидности подушечек
Тип квартиры:Идеально подходит для гладких, жестких поверхностей со стабильным всасыванием.
Плоский с ребрами:Обеспечивает дополнительную герметизацию на слегка текстурированных поверхностях.
Тип сильфона:Адаптируется к неровным поверхностям и снижает удары при контакте.
Несколько типов контактных площадок обеспечивают гибкий выбор для различных потребностей промышленной автоматизации.
Материалы
НБР:Экономичный, износостойкий для общего использования.
Силикон:Устойчив к высоким температурам и бережен к деликатным поверхностям.
Полиуретан (ПУ):Прочный для операций с большим циклом работы
ФКМ/ЭПР:Химическая стойкость для специализированных сред
Компания Commaelec предлагает специальные материалы, соответствующие конкретным требованиям к заготовке.
Часто задаваемые вопросы
В чем разница между ZP и ZP2?
Серия ZP: Стандартные присоски для общего применения с более простой конструкцией.
Серия ZP2: конструкция с шаровым шарниром высокой жесткости обеспечивает лучшую адаптацию к неровным или наклонным поверхностям.
ZP2 обеспечивает более высокую устойчивость, большую грузоподъемность и больше возможностей выбора материалов по сравнению с ZP.
Каковы распространенные типы колодок ZP2?
Плоский тип, плоский с ребрами и сильфонный тип.
Каждый тип оптимизирован с учетом состояния поверхности, размера заготовки и требований к обращению.
Commaelec предлагает различные размеры и конфигурации для обеспечения точного применения.
В комплект чашек ZP2 входят адаптеры?
Да, вакуумные присоски Cube ZP2 можно использовать с адаптерами или буферными кронштейнами.
Поддерживает как вертикальные, так и боковые впускные вакуумные соединения.
Обеспечивает гибкую интеграцию в автоматизированные системы и роботизированные манипуляторы.

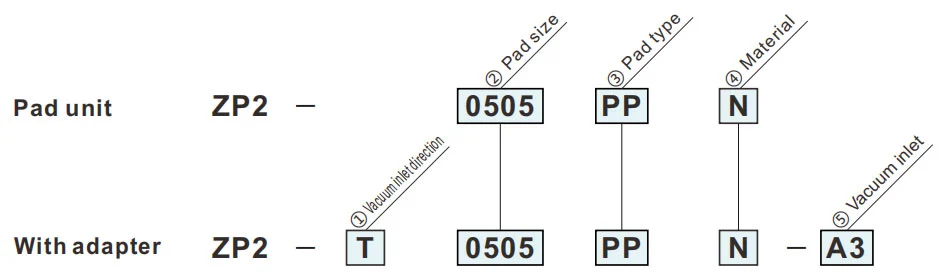

Как заказать

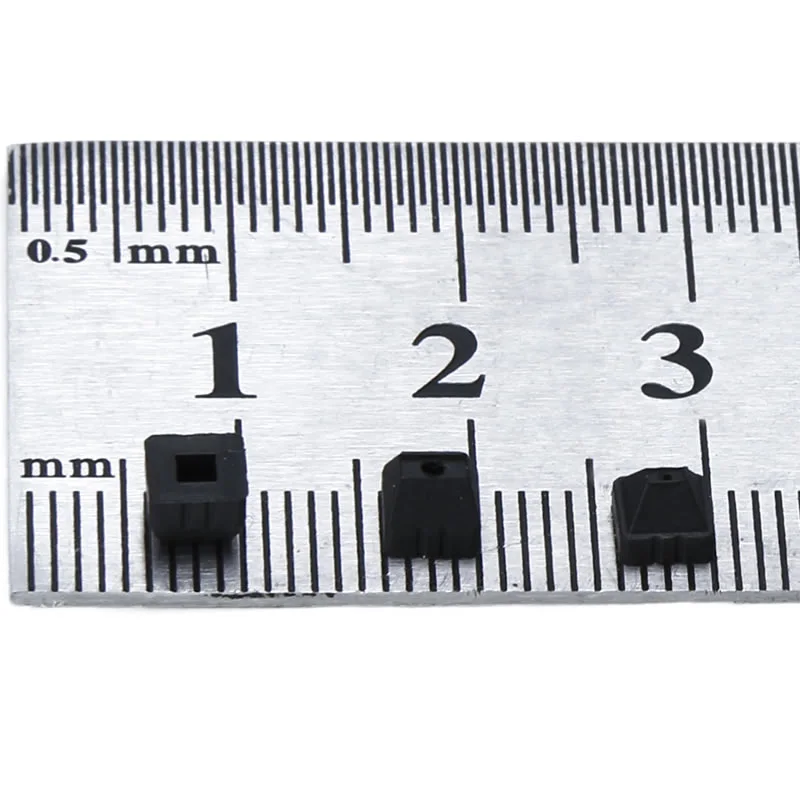

- Очень маленькие присоски квадратной формы.
- 5 типов от 0,5 х 0,5 до 2 х 2,8
- Для небольших заготовок, таких как полупроводниковые чипы.
| ①Направление подачи вакуума | |
| T | Вертикальный |
| ②Размер подушечки | |
| 0505 | 0,5 х 0,5 мм |
| 0513 | 0,5 х 1,3 мм |
| 0816 | 0,8 х 1,6 мм |
| 1328 | 1,3 х 2,8 мм |
| 2028 | 2,0 х 2,8 мм |
| ④Материал | |
| N | НБР |
| S | Силиконовая резина |
| U | Уретановая резина |
| F | ФКМ |
| ГН | Проводящий NBR |
| GS | Проводящая силиконовая резина |
Зеленый символ — модели по индивидуальному заказу.
| ⑤Вакуумный вход | |
| 03 | ø3прямой |
| А3 | M3x0,5 (папа) |
| ③Тип колодки | |
| ПП | Тип куба |
Размеры (мм)
Зеленый символ — модели по индивидуальному заказу.
ПП
Тип куба
Монтажные размеры адаптера
| Модель | A | B | C | D | øE | |||
|
② Подушка Размер |
③ Подушка тип |
④ Подушка Материал |
||||||
| ЗП2 | 0505 | ПП |
N S U F ГН GS |
0.5 | 0.75 | 0.5 | 0.75 | 0.4 |
| 0513 | 0.5 | 0.7 | 1.3 | 1.5 | ||||
| 0816 | 0.8 | 1 | 1.6 | 1.8 | ||||
| 1328 | 1.3 | 1.5 | 2.8 | 3 | 1 | |||
| 2028 | 2 | 2.2 | ||||||
Модель для справки: ZP2-0505PPN
ЗП2-Т
Вертикальный
03
| Модель | Адаптер | |||||
|
① Вакуум входное отверстие направление |
② Подушка Размер |
③ Подушка тип |
④ Подушка Материал |
⑤ Вакуум входное отверстие |
||
| ЗП2 | T |
0505 0513 0816 1328 2028 |
ПП |
N S U F ГН GS |
03 | ППХ-001 |

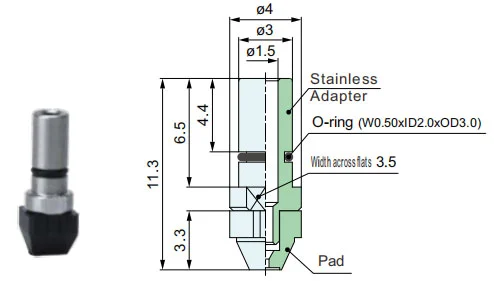

ЗП2-Т
Вертикальный
А3
| Модель | Адаптер | |||||
|
① Вакуум входное отверстие направление |
② Подушка Размер |
③ Подушка тип |
④ Подушка Материал |
⑤ Вакуум входное отверстие |
||
| ЗП2 | T |
0505 0513 0816 1328 2028 |
ПП |
N S U F ГН GS |
А3 | ППХ-002 |
Материал и характеристики колодки
⚪:Влияние незначительное или отсутствует △:Можно использовать в зависимости от условий X:Не подходит
|
Материал
Характеристики
|
Символ | Дюрометр ГС (±5°) |
Цвет из резина |
Операционная температура диапазон (°С) |
Масло сопротивление бензин |
Масло сопротивление бензол |
База сопротивление |
Кислота сопротивление |
Устойчивость к атмосферным воздействиям | Озон сопротивление |
Истирание сопротивление |
Водонепроницаемый | Растворитель сопротивление (Бензол, толуол) |
Приложение |
| НБР | N | 50 | Черный | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Передача общих работ, Гофрокартон, Шпон, Железная плита и другие. |
| Силиконовая резина | S | 45 ~ 50 | Белый | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Удаление из литья под давлением, Тонкая обработка, Кухонный комбайн |
| Уретановая резина | U | 50 ~ 60 | Коричневый | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Гофрокартон, Железная плита, Шпонированная плита |
| ФКМ | F | 60 | Черный | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическая работа |
| Проводящий NBR | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Общая работа полупроводников (сопротивление статическому электричеству) | |
| Проводящая силиконовая резинка | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статическое электричество) |
В приведенной выше таблице приведены только общие характеристики рассматриваемых резиновых материалов. Синий символ — модели по индивидуальному заказу.
Схема применения пневматических компонентов (вакуумных присосок) в различных отраслях промышленности.
I. Основные сильные стороны
II. Извлечение заявок по отраслям
А. Медицина и медицинская промышленность
А.1: Основные требования:Чистый и экологически чистый (соответствует FDA/GMP), бережный и не повреждающий, предотвращает перекрестное загрязнение
A.2 Ключевые сценарии:
1. Фармацевтическая упаковка: флакон с лекарственным средством/фармацевтическая тарелка/приемник инфузионного пакета (силиконовая присоска пищевого качества, без высыпания частиц)
2. Сборка медицинского оборудования: хирургические инструменты/медицинские катетеры/детали протеза (регулируемое отрицательное давление, защита от деформации).
3. Биологическая лаборатория: чашка Петри/центрифужная пробирка/перенос карты реагентов (химически устойчивая, стерильная)
Б. Электронная и полупроводниковая промышленность
B.1 Основные требования:антистатический (10⁶-10¹¹Ом), точное позиционирование (погрешность ≤0,01 мм), устойчивость к царапинам
B.2 Ключевые сценарии:
1. Чип/полупроводник: обработка пластин, упаковка чипов (пористая керамика/антистатическая силиконовая присоска, равномерное отрицательное давление для предотвращения разрыва)
2. Печатная плата/компоненты: Гибкая печатная плата, микрокомпоненты (резисторы 0402) для поверхностного монтажа (тонкие силиконовые/гелевые/микроприсоски для предотвращения складок/разрывов).
3. Дисплей: ЖК-панель/OLED, сенсорное стекло (высокопрозрачный материал, без пятен и царапин).
C. Автомобильная промышленность и промышленность автозапчастей
C.1 Основные требования:большая всасывающая способность (одинарный присосочный диск ≥500 Н), универсальная адаптация (металл/пластик/стекло), противоскользящая
C.2 Ключевые сценарии:
4. Изготовление кузова: сварка стальной пластины/дверной рамы (резина большого диаметра/множественная присоска, противоскользящая текстура)
5. Стекло/Интерьер: Установка лобового стекла, перенос поверхности кожаного сиденья (термостойкие силиконовые/губчатые присоски, защита от деформации)
6. Детали: корпус цилиндра двигателя/захват корпуса коробки передач (вакуум + механический замок, защита от падения)
D. Пищевая и упаковочная промышленность
D.1 Основные требования:Материал пищевого качества (сертифицирован FDA), легко чистится, устойчив к раздавливанию.
D.2 Ключевые сценарии:
1. Обработка пищевых продуктов: сортировка хлебобулочных изделий/свежего мяса/фруктов (губчатая присоска с низким уровнем всасывания, без запаха и легко моется)
2. Автоматизация упаковки: открытие упаковочного пакета, формование стерильной коробки (устранение статического заряда/многоточечное всасывание, подходит для тонкой/жесткой упаковки)
E. Логистика и складское хозяйство
E.1 Основные требования:эффективная адаптация (несколько спецификаций товаров), стабильное давление, защита от падения
E.2 Ключевые сценарии:
1. Обработка картонных коробок: сортировка картонных коробок для электронной коммерции (регулируемая система всасывания, вакуумное давление)
2. Пластина/рулон: деревянная доска/рулон пластиковой пленки (длинная полоса/кольцевая присоска, равномерная адсорбция для предотвращения смещения)
F. Новая энергетика и специальные отрасли
F.1 Новая энергия (литиевая батарея/фотоэлектрические батареи):
1. Литиевая аккумуляторная пластина (антистатическая пористая присоска, защита от пыли), фотоэлектрическое стекло (большая силиконовая присоска, без царапин)
F.2 Печать и бумага
1. Захват бумаги/печатной продукции (абсорбирующий бумажный материал, небольшое отрицательное давление для предотвращения разрывов и загрязнения чернил)
III. Краткое изложение основной логики адаптации
| Характеристики заготовки | Программа адаптации пипеток | Соответствующие отраслевые сценарии |
| Тонкий/хрупкий/точный | Силиконовый/керамический материал, микроотрицательное давление, микровсасывающая насадка. | Электронные полупроводники, фармацевтика |
| Тяжелые предметы / Большой размер | Резиновый материал, присоска большого диаметра, несколько присосок. | Автомобили, логистические панели |
| Здоровье/Предотвращение загрязнения | Пищевой/медицинский силикон, легкая в уходе конструкция. | Медицина, еда |
| Мягкие/неровные поверхности | Губчатый материал, деформируемая присоска. | Салон автомобиля, еда |
| Антистатические требования | Антистатический силикон, с поддержкой ионного ветра | электронный полупроводник |
Руководство по установке
Скачать PDF
Предупреждение +Внимание (прочитайте перед использованием)
Скачать PDF
