Вакуумное всасывание является основным решением для «гибкого захвата» в промышленной автоматизации с четырьмя основными преимуществами: захват без повреждения, адаптируемость к заготовкам из нескольких материалов/нестандартной формы, чистота и защита окружающей среды, а также гибкость в эксплуатации. Его можно адаптировать к различным отраслевым характеристикам заготовок (тонкие/толстые, прецизионные/грубые, санитарные/стандартные).
Шаровые шарниры высокой жесткости, вакуумные присоски ZP2
Как профессиональный производитель, мы стремимся предоставить вам высококачественные вакуумные присоски с шаровым шарниром высокой жесткости ZP2. Наши продукты отличаются исключительной стабильностью, что делает их особенно подходящими для перемещения тяжелых заготовок и заготовок с неровными поверхностями. Уникальная конструкция шарового шарнира автоматически адаптируется к наклонным поверхностям, тем самым значительно повышая надежность всасывания. Эта серия продуктов доступна в широком диапазоне размеров и материалов, включая NBR, силикон, полиуретан, FKM и EPR, и может быть адаптирована в соответствии с вашими конкретными требованиями. Кроме того, доступна дополнительная конструкция буфера, обеспечивающая комплексную защиту поверхности хрупких заготовок.
Нажмите и начните выбор
》Вернуться к информации о продукте

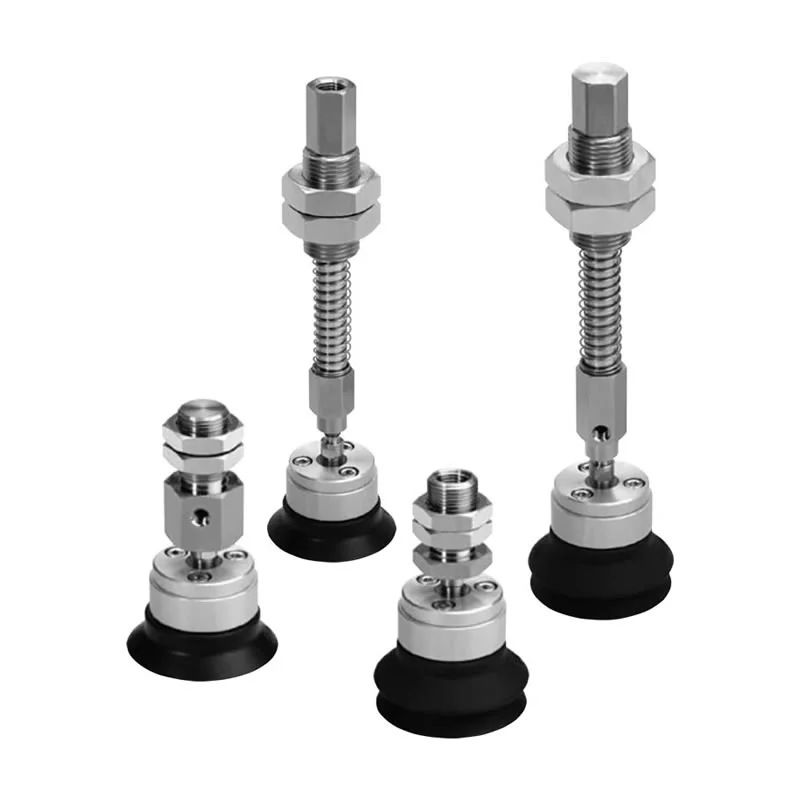

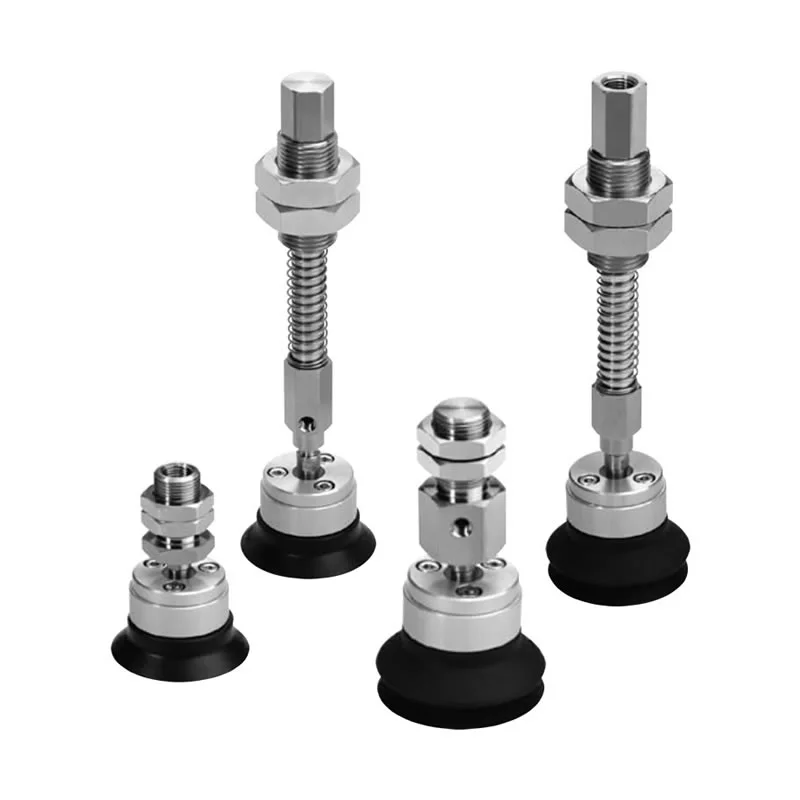

Шаровые шарниры высокой жесткости, вакуумные присоски ZP2
Серия ZP2-TF Сверхмощный шаровой шарнир с переходными вакуумными подушками
Серия ZP2-TF Сверхмощный шаровой шарнир с буферными вакуумными подушками
Серия ZP2-XF Сверхмощный шаровой шарнир с переходными вакуумными подушками
Серия ZP2-XF Сверхмощный шаровой шарнир с буферными вакуумными подушками
Описание
Как заказать
Технические характеристики/Материал
Приложения
Ресурс
Как производитель экономичных и высокожестких вакуумных присосок с шаровым шарниром ZP2, компания Commaelec использует передовые технологии вакуумной герметизации и поддержания давления. Вакуумные присоски с шаровым шарниром высокой жесткости ZP2 — это сверхмощный вакуумный захват, предназначенный для применения в промышленной автоматизации. Он специально разработан для захвата заготовок, которые тяжелые, имеют неровную поверхность или расположены под наклоном. Благодаря сочетанию высокожесткого структурного каркаса с механизмом шарового шарнира эта присоска обеспечивает мощную силу захвата, автоматически регулируя свой угол для оптимального соответствия поверхности заготовки, тем самым повышая как стабильность всасывания, так и эксплуатационную безопасность.
Ключевые особенности
Структура высокой жесткости:Вакуумные присоски с шаровым шарниром повышенной жесткости ZP2 идеально подходят для перемещения заготовок в тяжелых условиях и обладают высокой устойчивостью к деформации.
Поворотная конструкция с шаровым шарниром:Адаптируется к неровным или наклонным поверхностям.
Мощное всасывание:Обеспечивает стабильную и надежную погрузочно-разгрузочную работу.
Несколько размеров и материалов:Адаптируется к различным условиям эксплуатации.
Дополнительный механизм амортизации:Минимизирует контактное воздействие и защищает заготовку.
Преимущества
Высокая жесткость и тяжелый режим работы
Усиленная конструкция, предназначенная для перемещения тяжелых заготовок без деформации.
Поддерживает стабильную силу всасывания во время непрерывной промышленной эксплуатации.
Изготовлено компанией Commaelec со строгим контролем качества для длительного срока службы.
Шаровой шарнир/поворотная конструкция
Позволяет регулировать угол для соответствия неровным или наклонным поверхностям.
Улучшает герметичность и уменьшает утечку воздуха.
Повышает стабильность захвата в реальных производственных условиях.
Разнообразные типы колодок
Доступны несколько конструкций колодок для соответствия различным состояниям заготовки.
Поддерживает как гладкие, так и слегка текстурированные поверхности.
Гибкий выбор в зависимости от потребностей приложения
Квартира с ребром
Вакуумные присоски с шаровым шарниром высокой жесткости ZP2 подходят для плоских и гладких поверхностей, таких как металлические листы и стекло.
Ребристая конструкция улучшает уплотнение и предотвращает скольжение.
Обеспечивает стабильное всасывание при высокоскоростной автоматизации.
Сильфоны
Подходит для изогнутых или неровных поверхностей.
Обеспечивает амортизирующий эффект и компенсацию высоты.
Уменьшает ошибки позиционирования во время задач захвата и размещения.
Широкий выбор материалов
НБР:Экономичный и износостойкий для общего использования.
Силикон:Подходит для высокотемпературных сред
ПУ:Высокая долговечность для частых операций.
ФКМ:Отличная химическая стойкость
Материалы, изготовленные по индивидуальному заказу (например, антистатические), доступные в компании Commaelec.
Большие диаметры
Вакуумные присоски с шаровым шарниром высокой жесткости ZP2 доступны в широком диапазоне диаметров — от φ40 до φ125 — для удовлетворения различных требований к нагрузкам.
Больший диаметр обеспечивает более сильную силу захвата тяжелых деталей.
Простой выбор в зависимости от веса и состояния поверхности.
Гибкий монтаж
Поддерживает внутренние и внешние резьбовые соединения.
Совместим с адаптерами и буферными кронштейнами.
Варианты вертикального или бокового вакуумного ввода для различных компоновок
Параметры буферизации
Дополнительная амортизирующая структура снижает удары во время контакта.
Защищает хрупкие поверхности, такие как стекло или материалы с покрытием.
Повышает безопасность обращения и качество продукции.
Приложения
Автоматизированные производственные линии и роботизированные руки
Перемещение металлических листов, стеклянных панелей и крупных компонентов
Производство литиевых батарей и электроника (доступны варианты из нержавеющей стали)
Любой сценарий, требующий стабильного захвата тяжелых или неровных заготовок.

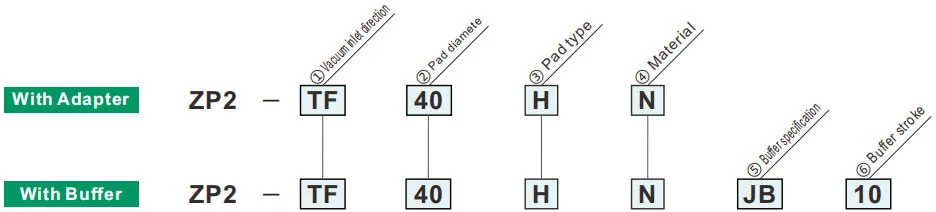

Как заказать
| ①Направление подачи вакуума | |
| ТФ | Вертикальный |
| XF | Боковой |
| ②Диаметр колодки | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Материал | |
| N | НБР |
| S | Силиконовая резина |
| U | Уретановая резина |
| F | ФКМ |
Зеленый символ — модели по индивидуальному заказу.
| ⑥Буферный ход | Диаметр колодки | ||||||
| 40 | 50 | 63 | 80 | 100 | 125 | ||
| 10 | 10 мм | ● | ● | ||||
| 25 | 25 мм | ● | ● | ||||
| 30 | 30 мм | ● | ● | ||||
| 50 | 50 мм | ● | ● | ||||
| 75 | 75 мм | ● | ● | ||||
| 100 | 100 мм | — | ● | ||||
| ③Тип колодки | |
| H | Плоский с ребром |
| полупансион | Тип сильфона |
| ⑤ Спецификация буфера | |
| Джей Би | Вращающийся (латунь, с втулкой) |
| Дж.Ф. | Вращающийся (сталь, с втулкой) |
Реактивная сила пружины
| Соединительная резьба | Момент затяжки ±5%[Н·м] | Ход буфера (мм) | Реактивная сила пружины[Н] | ||
| Латунь, с втулкой (JB) | Сталь, с втулкой(JF) | При 0 ударе | На полном ходу | ||
| М18х1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| М22х1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Материал и характеристики колодки
⚪:Влияние незначительное или отсутствует △:Можно использовать в зависимости от условий X:Не подходит
|
Материал
Характеристики
|
Символ | Дюрометр ГС (±5°) |
Цвет из резина |
Операционная температура диапазон (°С) |
Масло сопротивление бензин |
Масло сопротивление бензол |
База сопротивление |
Кислота сопротивление |
Устойчивость к атмосферным воздействиям | Озон сопротивление |
Истирание сопротивление |
Водонепроницаемый | Растворитель сопротивление (Бензол, толуол) |
Приложение |
| НБР | N | 50 | Черный | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Передача общих работ, Гофрокартон, Шпон, Железная плита и другие. |
| Силиконовая резина | S | 45 ~ 50 | Белый | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Удаление из литья под давлением, Тонкая обработка, Кухонный комбайн |
| Уретановая резина | U | 50 ~ 60 | Коричневый | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Гофрокартон, Железная плита, Шпонированная плита |
| ФКМ | F | 60 | Черный | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическая работа |
| Проводящий NBR | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Общая работа полупроводников (сопротивление статическому электричеству) | |
| Проводящая силиконовая резинка | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статическое электричество) |
В приведенной выше таблице приведены только общие характеристики рассматриваемых резиновых материалов. Синий символ — модели по индивидуальному заказу.
Схема применения пневматических компонентов (вакуумных присосок) в различных отраслях промышленности.
I. Основные сильные стороны
II. Извлечение заявок по отраслям
А. Медицина и медицинская промышленность
А.1: Основные требования:Чистый и экологически чистый (соответствует FDA/GMP), бережный и не повреждающий, предотвращает перекрестное загрязнение
A.2 Ключевые сценарии:
1. Фармацевтическая упаковка: флакон с лекарственным средством/фармацевтическая тарелка/приемник инфузионного пакета (силиконовая присоска пищевого качества, без высыпания частиц)
2. Сборка медицинского оборудования: хирургические инструменты/медицинские катетеры/детали протеза (регулируемое отрицательное давление, защита от деформации).
3. Биологическая лаборатория: чашка Петри/центрифужная пробирка/перенос карты реагентов (химически устойчивая, стерильная)
Б. Электронная и полупроводниковая промышленность
B.1 Основные требования:антистатический (10⁶-10¹¹Ом), точное позиционирование (погрешность ≤0,01 мм), устойчивость к царапинам
B.2 Ключевые сценарии:
1. Чип/полупроводник: обработка пластин, упаковка чипов (пористая керамика/антистатическая силиконовая присоска, равномерное отрицательное давление для предотвращения разрыва)
2. Печатная плата/компоненты: Гибкая печатная плата, микрокомпоненты (резисторы 0402) для поверхностного монтажа (тонкие силиконовые/гелевые/микроприсоски для предотвращения складок/разрывов).
3. Дисплей: ЖК-панель/OLED, сенсорное стекло (высокопрозрачный материал, без пятен и царапин).
C. Автомобильная промышленность и промышленность автозапчастей
C.1 Основные требования:большая всасывающая способность (одинарный присосочный диск ≥500 Н), универсальная адаптация (металл/пластик/стекло), противоскользящая
C.2 Ключевые сценарии:
4. Изготовление кузова: сварка стальной пластины/дверной рамы (резина большого диаметра/множественная присоска, противоскользящая текстура)
5. Стекло/Интерьер: Установка лобового стекла, перенос поверхности кожаного сиденья (термостойкие силиконовые/губчатые присоски, защита от деформации)
6. Детали: корпус цилиндра двигателя/захват корпуса коробки передач (вакуум + механический замок, защита от падения)
D. Пищевая и упаковочная промышленность
D.1 Основные требования:Материал пищевого качества (сертифицирован FDA), легко чистится, устойчив к раздавливанию.
D.2 Ключевые сценарии:
1. Обработка пищевых продуктов: сортировка хлебобулочных изделий/свежего мяса/фруктов (губчатая присоска с низким уровнем всасывания, без запаха и легко моется)
2. Автоматизация упаковки: открытие упаковочного пакета, формование стерильной коробки (устранение статического заряда/многоточечное всасывание, подходит для тонкой/жесткой упаковки)
E. Логистика и складское хозяйство
E.1 Основные требования:эффективная адаптация (несколько спецификаций товаров), стабильное давление, защита от падения
E.2 Ключевые сценарии:
1. Обработка картонных коробок: сортировка картонных коробок для электронной коммерции (регулируемая система всасывания, вакуумное давление)
2. Пластина/рулон: деревянная доска/рулон пластиковой пленки (длинная полоса/кольцевая присоска, равномерная адсорбция для предотвращения смещения)
F. Новая энергетика и специальные отрасли
F.1 Новая энергия (литиевая батарея/фотоэлектрические батареи):
1. Литиевая аккумуляторная пластина (антистатическая пористая присоска, защита от пыли), фотоэлектрическое стекло (большая силиконовая присоска, без царапин)
F.2 Печать и бумага
1. Захват бумаги/печатной продукции (абсорбирующий бумажный материал, небольшое отрицательное давление для предотвращения разрывов и загрязнения чернил)
III. Краткое изложение основной логики адаптации
| Характеристики заготовки | Программа адаптации пипеток | Соответствующие отраслевые сценарии |
| Тонкий/хрупкий/точный | Силиконовый/керамический материал, микроотрицательное давление, микровсасывающая насадка. | Электронные полупроводники, фармацевтика |
| Тяжелые предметы / Большой размер | Резиновый материал, присоска большого диаметра, несколько присосок. | Автомобили, логистические панели |
| Здоровье/Предотвращение загрязнения | Пищевой/медицинский силикон, легкая в уходе конструкция. | Медицина, еда |
| Мягкие/неровные поверхности | Губчатый материал, деформируемая присоска. | Салон автомобиля, еда |
| Антистатические требования | Антистатический силикон, с поддержкой ионного ветра | электронный полупроводник |
Руководство по установке
Скачать PDF
Предупреждение +Внимание (прочитайте перед использованием)
Скачать PDF
