Вакуумное всасывание является основным решением для «гибкого захвата» в промышленной автоматизации с четырьмя основными преимуществами: захват без повреждения, адаптируемость к заготовкам из нескольких материалов/нестандартной формы, чистота и защита окружающей среды, а также гибкость в эксплуатации. Его можно адаптировать к различным отраслевым характеристикам заготовок (тонкие/толстые, прецизионные/грубые, санитарные/стандартные).
Короткие вакуумные присоски ZP2-EU
Являясь ведущим производителем в Китае, наш завод предлагает индивидуальные вакуумные присоски короткого типа ZP2-EU (диаметр ø2–15 мм). Эта серия с ультратонким плоским профилем специально разработана для использования в ограниченном пространстве. Используя высококачественный антистатический силиконовый материал, Commaelec предлагает профессиональное решение, обеспечивающее стабильную работу всасывания без складок. Мы поддерживаем готовый запас резьбовых соединений A5/H5 и фитингов из нержавеющей стали, что делает эту серию идеальным выбором для применения в производстве электроники и на линиях по производству литий-ионных аккумуляторов.
Нажмите и начните выбор
》Вернуться к информации о продукте

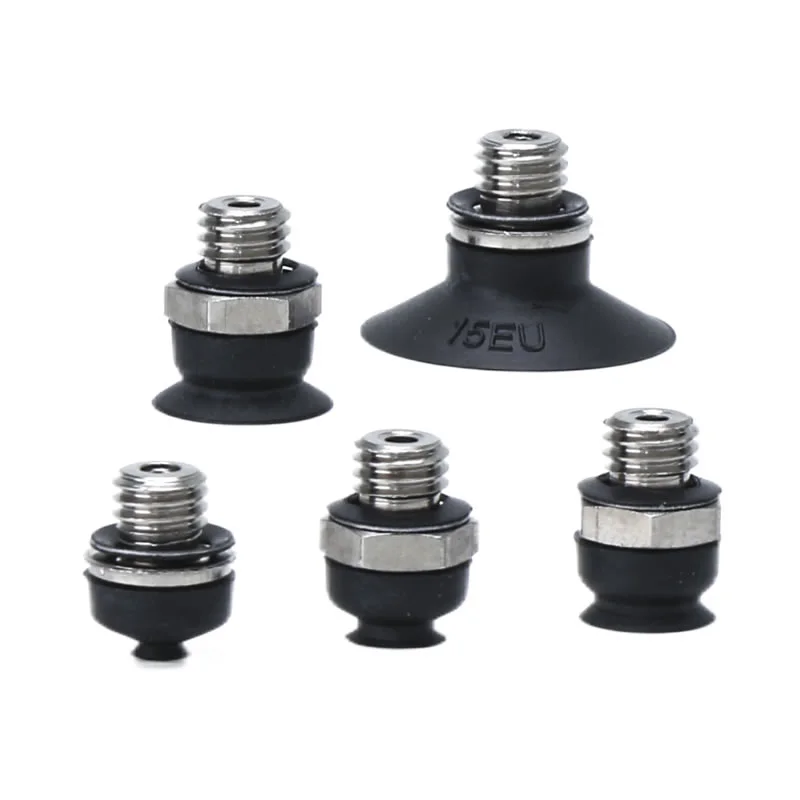

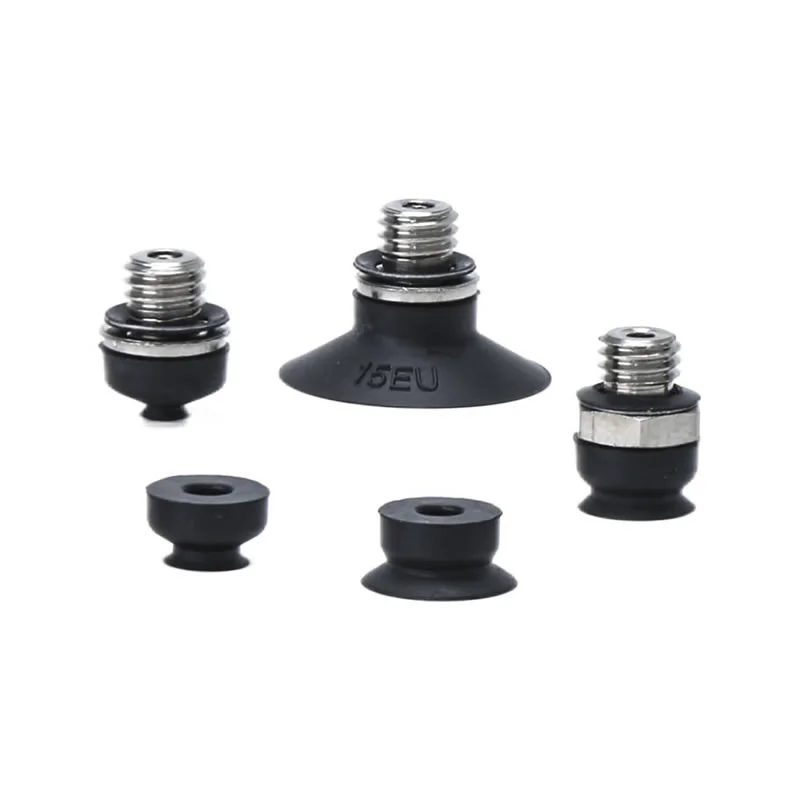

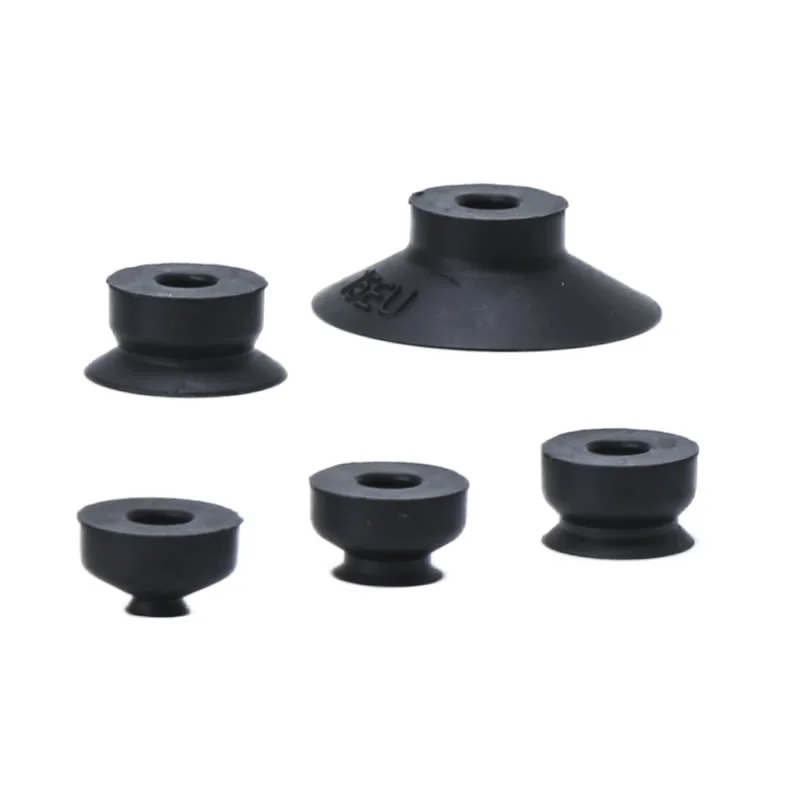

Короткие вакуумные присоски ZP2-EU
Короткий вакуумный блок серии ZP2
Серия ZP2-T с адаптером для вакуумной подкладки короткого типа
Описание
Как заказать
Технические характеристики/Материал
Приложения
Ресурс
Короткие вакуумные присоски ZP2-EU производятся компанией Zhejiang Comma Electric Co., Ltd.; мы являемся одним из ведущих производителей и поставщиков в Китае. Низкопрофильная плоская присоска ZP2 EU обладает характеристиками небольшого объема и стабильной адсорбции.
Особенности продукта:Эта компактная присоска имеет низкий профиль, что позволяет экономить место и идеально подходит для ограниченного пространства. Его плоская поверхность обеспечивает плотное прилегание к поверхности заготовки, обеспечивая стабильное сцепление и эффективно предотвращая деформацию во время работы, что делает его идеальным для точного манипулирования. Некоторые модели обладают антистатическими свойствами, отвечающими эксплуатационным требованиям чувствительных сред, таких как электронная промышленность.
Технические характеристики:Вакуумные присоски короткого типа ZP2-EU доступны в различных диаметрах, включая φ2, φ4, φ6, φ8 и φ15.
Материалы присоски:Обычно используемые материалы включают нитриловый каучук (NNBR), импортный силикон и антистатический силиконовый каучук, причем каждый материал адаптирован к конкретным рабочим условиям и требованиям к деталям.
Варианты подключения:Доступны различные типы, включая внешнюю резьбу (A5) и внешнюю резьбу (H5).
Часто задаваемые вопросы
Какие размеры доступны?
Вакуумные присоски короткого типа ZP2-EU обычно доступны в стандартных диаметрах, таких как φ40, φ50, φ63, φ80, φ100 и φ125.
Меньшие размеры: подходят для компактного оборудования и легких деталей.
Большие размеры: обеспечивают более сильное всасывание для более крупных заготовок.
Завод Comma поддерживает стабильные запасы, а также поддерживает индивидуальные размеры в зависимости от требований проекта.
Что такое «Короткий тип»?
«Короткий тип» относится к низкопрофильной компактной конструкции:
Уменьшенная общая высота для установки в ограниченном пространстве.
Более быстрый отклик в высокоскоростных системах захвата и размещения
Повышенная стабильность при установке в тесных роботизированных или автоматизированных установках.
Эта конструкция особенно полезна в тех случаях, когда пространство для установки ограничено, но производительность не может быть снижена.
В чем разница между ЕС и другими типами ZP2?
ZP2-EU (короткий тип): более компактный, оптимизированный для оборудования европейского типа и компактной компоновки.
Стандартный ZP2: более универсальный, с более широкими конструктивными конфигурациями.
Тип ЕС часто ориентирован на компактность, стандартизированные интерфейсы и быструю интеграцию.
Comma обеспечивает совместимость и стабильное качество в различных конфигурациях для удовлетворения разнообразных потребностей рынка.
Как они монтируются?
Короткие вакуумные присоски ZP2-EU поддерживают гибкие варианты монтажа:
Внутренние или внешние резьбовые соединения
Совместим с адаптерами и буферными кронштейнами.
Варианты вертикального или бокового вакуумного порта
Почему выбирают запятую?
Сильные возможности исследований и разработок:Профессиональная команда поддерживает индивидуальные решения для различных потребностей автоматизации.
Универсальная поставка:Широкий ассортимент продукции упрощает закупки и системную интеграцию
Гибкая настройка:Размеры, материалы и конструкция коротких вакуумных присосок ZP2-EU могут быть настроены в соответствии с вашими конкретными требованиями.
Быстрый ответ:Быстрая техническая поддержка и доставка от проверенного

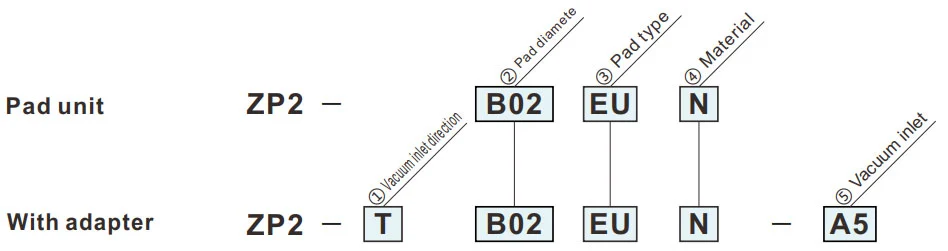

Как заказать
- Экономия места по высоте.
| ①Направление подачи вакуума | |
| T | Вертикальный |
| ③Тип колодки | |
| Евросоюз | Плоский тип |
| ②Диаметр колодки (мм) | |
| B02 | ø2 |
| Б04 | ø4 |
| Б06 | ø6 |
| 08 | ø8 |
| 15 | ø15 |
| ④Материал | |
| N | НБР |
| S | Силиконовая резина |
| U | Уретановая резина |
| F | ФКМ |
| ГН | Проводящий NBR |
| GS | Проводящая силиконовая резина |
Зеленый символ — модели по индивидуальному заказу.
| ⑤Вакуумный вход | |
| А5 | М5х0,8 (Шестиугольник наружный диаметр) |
| Н5 | М5х0,8 (Шестигранная головка) |
Размеры (мм)
Зеленый символ — модели по индивидуальному заказу.
Евросоюз
Плоский тип
| Модель | øA | øB | øC | D | Y | |||
|
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
||||||
| ЗП2 | B02 | Евросоюз |
N S U F ГН GS |
2 | 2.6 | 1.2 | 4 | 0.5 |
| Б04 | 4 | 4.8 | 1.5 | |||||
| Б06 | 6 | 6.7 | ||||||
| 08 | 8 | 9 | ||||||
| 15 | 15 | 15.7 | 2 | 5 | 1.5 | |||
Модель для справки: ZP2-B02EUS
Монтажные размеры адаптера
ЗП2-Т
Вертикальный
А5
| Модель | øA | øB | øC | D | E | Y | Адаптер | |||||
|
① Вакуум направление входа |
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
⑤ Вакуум входное отверстие |
||||||||
| ЗП2 | T | B02 | Евросоюз |
N S U F ГН GS |
А5 | 2 | 2.6 | 1.2 | 10 | 6.5 | 0.5 | ЗП2А-З01П |
| Б04 | 4 | 4.8 | 1.5 | |||||||||
| Б06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 11 | 7.5 | 1.5 | ||||||
Модель для справки: ZP2-TB06EUGS-A5
ЗП2-Т
Вертикальный
Н5
| Модель | øA | øB | øC | D | E | Y | Адаптер | |||||
|
① Вакуум направление входа |
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
⑤ Вакуум входное отверстие |
||||||||
| ЗП2 | T | B02 | Евросоюз |
N S U F ГН GS |
Н5 | 2 | 2.6 | 1.2 | 9 | 5.5 | 0.5 | ЗП2А-З02П |
| Б04 | 4 | 4.8 | 1.5 | |||||||||
| Б06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 10 | 6.5 | 1.5 | ||||||
Модель для справки: ZP2-TB06EUGS-H5
Материал и характеристики колодки
⚪:Влияние незначительное или отсутствует △:Можно использовать в зависимости от условий X:Не подходит
|
Материал
Характеристики
|
Символ | Дюрометр ГС (±5°) |
Цвет из резина |
Операционная температура диапазон (°С) |
Масло сопротивление бензин |
Масло сопротивление бензол |
База сопротивление |
Кислота сопротивление |
Устойчивость к атмосферным воздействиям | Озон сопротивление |
Истирание сопротивление |
Водонепроницаемый | Растворитель сопротивление (Бензол, толуол) |
Приложение |
| НБР | N | 50 | Черный | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Передача общих работ, Гофрокартон, Шпон, Железная плита и другие. |
| Силиконовая резина | S | 45 ~ 50 | Белый | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Удаление из литья под давлением, Тонкая обработка, Кухонный комбайн |
| Уретановая резина | U | 50 ~ 60 | Коричневый | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Гофрокартон, Железная плита, Шпонированная плита |
| ФКМ | F | 60 | Черный | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическая работа |
| Проводящий NBR | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Общая работа полупроводников (сопротивление статическому электричеству) | |
| Проводящая силиконовая резинка | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статическое электричество) |
В приведенной выше таблице приведены только общие характеристики рассматриваемых резиновых материалов. Синий символ — модели по индивидуальному заказу.
Схема применения пневматических компонентов (вакуумных присосок) в различных отраслях промышленности.
I. Основные сильные стороны
II. Извлечение заявок по отраслям
А. Медицина и медицинская промышленность
А.1: Основные требования:Чистый и экологически чистый (соответствует FDA/GMP), бережный и не повреждающий, предотвращает перекрестное загрязнение
A.2 Ключевые сценарии:
1. Фармацевтическая упаковка: флакон с лекарственным средством/фармацевтическая тарелка/приемник инфузионного пакета (силиконовая присоска пищевого качества, без высыпания частиц)
2. Сборка медицинского оборудования: хирургические инструменты/медицинские катетеры/детали протеза (регулируемое отрицательное давление, защита от деформации).
3. Биологическая лаборатория: чашка Петри/центрифужная пробирка/перенос карты реагентов (химически устойчивая, стерильная)
Б. Электронная и полупроводниковая промышленность
B.1 Основные требования:антистатический (10⁶-10¹¹Ом), точное позиционирование (погрешность ≤0,01 мм), устойчивость к царапинам
B.2 Ключевые сценарии:
1. Чип/полупроводник: обработка пластин, упаковка чипов (пористая керамика/антистатическая силиконовая присоска, равномерное отрицательное давление для предотвращения разрыва)
2. Печатная плата/компоненты: Гибкая печатная плата, микрокомпоненты (резисторы 0402) для поверхностного монтажа (тонкие силиконовые/гелевые/микроприсоски для предотвращения складок/разрывов).
3. Дисплей: ЖК-панель/OLED, сенсорное стекло (высокопрозрачный материал, без пятен и царапин).
C. Автомобильная промышленность и промышленность автозапчастей
C.1 Основные требования:большая всасывающая способность (одинарный присосочный диск ≥500 Н), универсальная адаптация (металл/пластик/стекло), противоскользящая
C.2 Ключевые сценарии:
4. Изготовление кузова: сварка стальной пластины/дверной рамы (резина большого диаметра/множественная присоска, противоскользящая текстура)
5. Стекло/Интерьер: Установка лобового стекла, перенос поверхности кожаного сиденья (термостойкие силиконовые/губчатые присоски, защита от деформации)
6. Детали: корпус цилиндра двигателя/захват корпуса коробки передач (вакуум + механический замок, защита от падения)
D. Пищевая и упаковочная промышленность
D.1 Основные требования:Материал пищевого качества (сертифицирован FDA), легко чистится, устойчив к раздавливанию.
D.2 Ключевые сценарии:
1. Обработка пищевых продуктов: сортировка хлебобулочных изделий/свежего мяса/фруктов (губчатая присоска с низким уровнем всасывания, без запаха и легко моется)
2. Автоматизация упаковки: открытие упаковочного пакета, формование стерильной коробки (устранение статического заряда/многоточечное всасывание, подходит для тонкой/жесткой упаковки)
E. Логистика и складское хозяйство
E.1 Основные требования:эффективная адаптация (несколько спецификаций товаров), стабильное давление, защита от падения
E.2 Ключевые сценарии:
1. Обработка картонных коробок: сортировка картонных коробок для электронной коммерции (регулируемая система всасывания, вакуумное давление)
2. Пластина/рулон: деревянная доска/рулон пластиковой пленки (длинная полоса/кольцевая присоска, равномерная адсорбция для предотвращения смещения)
F. Новая энергетика и специальные отрасли
F.1 Новая энергия (литиевая батарея/фотоэлектрические батареи):
1. Литиевая аккумуляторная пластина (антистатическая пористая присоска, защита от пыли), фотоэлектрическое стекло (большая силиконовая присоска, без царапин)
F.2 Печать и бумага
1. Захват бумаги/печатной продукции (абсорбирующий бумажный материал, небольшое отрицательное давление для предотвращения разрывов и загрязнения чернил)
III. Краткое изложение основной логики адаптации
| Характеристики заготовки | Программа адаптации пипеток | Соответствующие отраслевые сценарии |
| Тонкий/хрупкий/точный | Силиконовый/керамический материал, микроотрицательное давление, микровсасывающая насадка. | Электронные полупроводники, фармацевтика |
| Тяжелые предметы / Большой размер | Резиновый материал, присоска большого диаметра, несколько присосок. | Автомобили, логистические панели |
| Здоровье/Предотвращение загрязнения | Пищевой/медицинский силикон, легкая в уходе конструкция. | Медицина, еда |
| Мягкие/неровные поверхности | Губчатый материал, деформируемая присоска. | Салон автомобиля, еда |
| Антистатические требования | Антистатический силикон, с поддержкой ионного ветра | электронный полупроводник |
Руководство по установке
Скачать PDF
Предупреждение +Внимание (прочитайте перед использованием)
Скачать PDF
