Вакуумное всасывание является основным решением для «гибкого захвата» в промышленной автоматизации с четырьмя основными преимуществами: захват без повреждения, адаптируемость к заготовкам из нескольких материалов/нестандартной формы, чистота и защита окружающей среды, а также гибкость в эксплуатации. Его можно адаптировать к различным отраслевым характеристикам заготовок (тонкие/толстые, прецизионные/грубые, санитарные/стандартные).

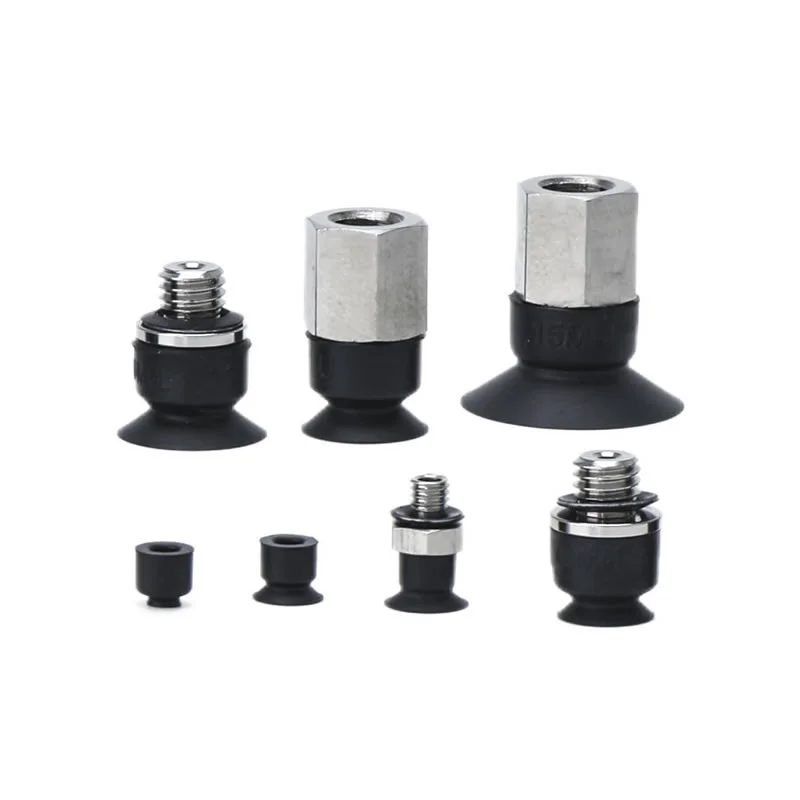

Короткие вакуумные присоски ZP2-MU
Являясь ведущим китайским производителем, наша фабрика предлагает короткие вакуумные присоски ZP2-MU (ø2-15 мм) по индивидуальному заказу. Низкий профиль для ограниченного пространства и антистатический силикон. Используя импортный силикон, NBR и антистатические материалы в сочетании с компонентами из нержавеющей стали, этот продукт подходит для использования в литиевых батареях и полупроводниковой промышленности.
Нажмите и начните выбор
》Вернуться к информации о продукте
Короткие вакуумные присоски ZP2-EU
Короткий вакуумный блок серии ZP2
Серия ZP2-T с адаптером для вакуумной подкладки короткого типа
Описание
Как заказать
Технические характеристики/Материал
Приложения
Ресурс
Короткие вакуумные присоски ZP2-MU имеют компактную конструкцию и обеспечивают стабильную и надежную адсорбцию.
Особенности продукта:
Эта низкопрофильная присоска идеально подходит для установки в ограниченном пространстве. Его плоская контактная поверхность обеспечивает плотное прилегание к заготовке, обеспечивая равномерное всасывание и минимизируя деформацию, что делает его хорошо подходящим для задач точного перемещения. Отдельные модели обладают антистатическими свойствами и отвечают требованиям таких чувствительных сред, как производство электроники.
Технические характеристики:
Доступны в широком диапазоне малых диаметров, включая φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 и φ15, подходящие для работы с небольшими и легкими компонентами.
Материалы:
Варианты включают NBR (нитриловый каучук), импортный силикон и антистатический силикон, что обеспечивает гибкий выбор в зависимости от температуры, износостойкости и потребностей в электростатической защите.
Варианты подключения:
Вакуумные присоски короткого типа ZP2-MU поддерживают несколько конфигураций монтажа, включая внешнюю резьбу (A3) и внутреннюю резьбу (B5), что обеспечивает простую интеграцию в широкий спектр систем оборудования.
Часто задаваемые вопросы
Что такое тип «MU» в ZP2?
Тип «MU» относится к мини-ультракомпактной (микро) конструкции серии ZP2.
Очень малые диаметры (φ2–φ15) для точного обращения.
Низкопрофильная конструкция для ограниченного пространства для установки
Оптимизирован для легких и небольших заготовок.
Компания Commaelec производит вакуумные присоски короткого типа ZP2-MU со стабильной точностью размеров, обеспечивая стабильную работу в высокоточных системах.
Каковы основные преимущества ZP2-MU?
Компактный размер: идеально подходит для плотной планировки и ограниченного пространства.
Стабильная адсорбция: плоская конструкция обеспечивает надежную герметизацию мелких деталей.
Прецизионное обращение: сводит к минимуму деформацию при перемещении.
Гибкость материалов: доступны варианты NBR, силикон и антистатические варианты.
Высокая стабильность: контролируемое производство Commaelec обеспечивает однородное качество при массовом использовании.
Какие приложения?
Электронная промышленность: микросхемы, мелкие компоненты, работа с печатными платами (доступны антистатические варианты)
Прецизионные сборочные линии: мелкие пластиковые или металлические детали.
Автоматизация упаковки: легкие изделия и операции с быстрым циклом
Обработка микрокомпонентов: где пространство и точность имеют решающее значение

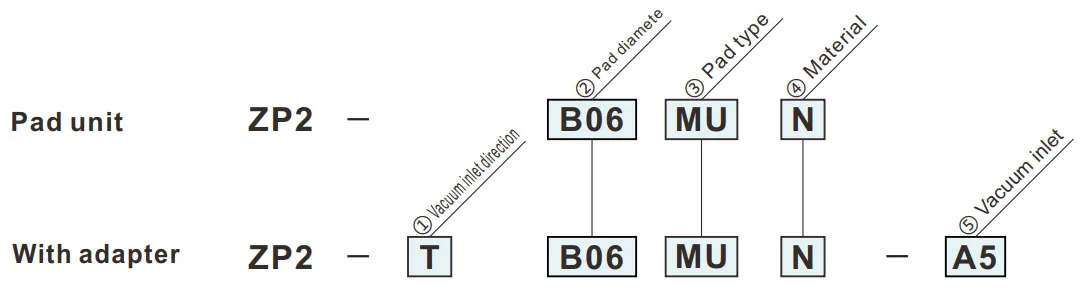

Как заказать
- Экономия места по высоте.
| ①Направление подачи вакуума | |
| T | Вертикальный |
| ③Тип колодки | |
| МЮ | Плоский тип |
|
⑤ Вакуумный вход
② Диаметр колодки (мм)
|
B02 | B035 | Б04 | Б05 | Б06 | Б08 | Б10 | Б15 | |
| ø2 | ø3,5 | ø4 | ø5 | ø6 | ø8 | ø10 | ø15 | ||
| А3 | M3x0,5 (папа) | ● | ● | ● | ● | — | — | — | — |
| Н5 | M5x0,8 (папа) | — | — | — | — | ● | ● | ● | ● |
| Б5 | M5x0,8 (гнездовой) | — | — | — | — | ● | ● | ● | ● |
| ④Материал | |
| N | НБР |
| S | Силиконовая резина |
| U | Уретановая резина |
| F | ФКМ |
| ГН | Проводящий NBR |
| GS | Проводящая силиконовая резина |
Зеленый символ — модели по индивидуальному заказу.
Размеры (мм)
Зеленый символ — модели по индивидуальному заказу.
МЮ
Плоский тип
| Модель | øA | øB | øC | D | øE | из | øG | H | Y | |||
|
② Подушка диам. |
③ Подушка тип |
④ Подушка Материя |
||||||||||
| ЗП2 | B02 | МЮ |
N S U F ГН GS |
2 | 2.4 | 4 | 4 | 1 | 3 | 2 | 2.5 | 0.5 |
| B035 | 3.5 | 3.8 | ||||||||||
| Б04 | 4 | 4.8 | 1.4 | 0.8 | ||||||||
| Б05 | 5 | 5.8 | ||||||||||
| Б06 | 6 | 6.7 | 7.5 | 6.5 | 2 | 6 | 4 | 4 | 0.8 | |||
| Б08 | 8 | 8.8 | 8 | 7 | 1.2 | |||||||
| Б10 | 10 | 10.6 | ||||||||||
| Б15 | 15 | 15.6 | 9 | 8 | 2 | |||||||
Модель для справки: ZP2-B035MUN

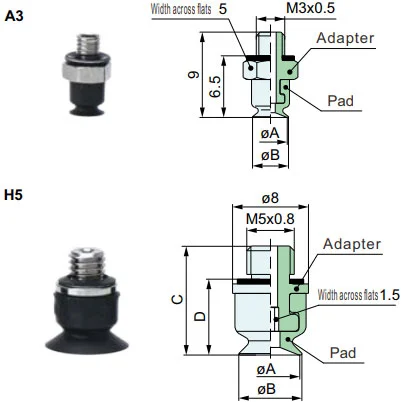

Монтажные размеры адаптера
Применимая колодка: B02MU/B035MU/B04MU/B05MU
Применимая колодка: B06MU/B08MU/B10MU/B15MU
ЗП2-Т
Вертикальный
А3, Н5
| Модель | øA | øB | C | D | Адаптер | |||||
|
① Вакуум входное отверстие направление |
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
⑤ Вакуум входное отверстие |
||||||
| ЗП2 | T | B02 | МЮ |
N S U F ГН GS |
А3 | 2 | 2.4 | — | — | ЗП2А-М01П |
| B035 | 3.5 | 3.8 | ||||||||
| Б04 | 4 | 4.8 | ||||||||
| Б05 | 5 | 5.8 | ||||||||
| Б06 | Н5 | 6 | 6.7 | 11.5 | 8 | ЗП2А-М02П | ||||
| Б08 | 8 | 8.8 | 12 | 8.5 | ||||||
| Б10 | 10 | 10.6 | ||||||||
| Б15 | 15 | 15.6 | 13 | 9.5 | ||||||
Модель для справки: ZP2-TB10MUGS-H5
ЗП2-Т
Вертикальный
Б5
| Модель | øA | øB | C | D | Адаптер | |||||
|
① Вакуум направление входа |
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
⑤ Вакуум входное отверстие |
||||||
| ЗП2 | T | Б06 | МЮ |
N S U F ГН GS |
Б5 | 6 | 6.7 | 14.5 | 6.5 | ЗП2А-М04 |
| Б08 | 8 | 8.8 | 15 | 7 | ||||||
| Б10 | 10 | 10.6 | ||||||||
| Б15 | 15 | 15.6 | 16 | 8 | ||||||
Модель для справки: ZP2-TB10MUGS-B5
Материал и характеристики колодки
⚪:Влияние незначительное или отсутствует △:Можно использовать в зависимости от условий X:Не подходит
|
Материал
Характеристики
|
Символ | Дюрометр ГС (±5°) |
Цвет из резина |
Операционная температура диапазон (°С) |
Масло сопротивление бензин |
Масло сопротивление бензол |
База сопротивление |
Кислота сопротивление |
Устойчивость к атмосферным воздействиям | Озон сопротивление |
Истирание сопротивление |
Водонепроницаемый | Растворитель сопротивление (Бензол, толуол) |
Приложение |
| НБР | N | 50 | Черный | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Передача общих работ, Гофрокартон, Шпон, Железная плита и другие. |
| Силиконовая резина | S | 45 ~ 50 | Белый | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Удаление из литья под давлением, Тонкая обработка, Кухонный комбайн |
| Уретановая резина | U | 50 ~ 60 | Коричневый | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Гофрокартон, Железная плита, Шпонированная плита |
| ФКМ | F | 60 | Черный | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическая работа |
| Проводящий NBR | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Общая работа полупроводников (сопротивление статическому электричеству) | |
| Проводящая силиконовая резинка | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статическое электричество) |
В приведенной выше таблице приведены только общие характеристики рассматриваемых резиновых материалов. Синий символ — модели по индивидуальному заказу.
Схема применения пневматических компонентов (вакуумных присосок) в различных отраслях промышленности.
I. Основные сильные стороны
II. Извлечение заявок по отраслям
А. Медицина и медицинская промышленность
А.1: Основные требования:Чистый и экологически чистый (соответствует FDA/GMP), бережный и не повреждающий, предотвращает перекрестное загрязнение
A.2 Ключевые сценарии:
1. Фармацевтическая упаковка: флакон с лекарственным средством/фармацевтическая тарелка/приемник инфузионного пакета (силиконовая присоска пищевого качества, без высыпания частиц)
2. Сборка медицинского оборудования: хирургические инструменты/медицинские катетеры/детали протеза (регулируемое отрицательное давление, защита от деформации).
3. Биологическая лаборатория: чашка Петри/центрифужная пробирка/перенос карты реагентов (химически устойчивая, стерильная)
Б. Электронная и полупроводниковая промышленность
B.1 Основные требования:антистатический (10⁶-10¹¹Ом), точное позиционирование (погрешность ≤0,01 мм), устойчивость к царапинам
B.2 Ключевые сценарии:
1. Чип/полупроводник: обработка пластин, упаковка чипов (пористая керамика/антистатическая силиконовая присоска, равномерное отрицательное давление для предотвращения разрыва)
2. Печатная плата/компоненты: Гибкая печатная плата, микрокомпоненты (резисторы 0402) для поверхностного монтажа (тонкие силиконовые/гелевые/микроприсоски для предотвращения складок/разрывов).
3. Дисплей: ЖК-панель/OLED, сенсорное стекло (высокопрозрачный материал, без пятен и царапин).
C. Автомобильная промышленность и промышленность автозапчастей
C.1 Основные требования:большая всасывающая способность (одинарный присосочный диск ≥500 Н), универсальная адаптация (металл/пластик/стекло), противоскользящая
C.2 Ключевые сценарии:
4. Изготовление кузова: сварка стальной пластины/дверной рамы (резина большого диаметра/множественная присоска, противоскользящая текстура)
5. Стекло/Интерьер: Установка лобового стекла, перенос поверхности кожаного сиденья (термостойкие силиконовые/губчатые присоски, защита от деформации)
6. Детали: корпус цилиндра двигателя/захват корпуса коробки передач (вакуум + механический замок, защита от падения)
D. Пищевая и упаковочная промышленность
D.1 Основные требования:Материал пищевого качества (сертифицирован FDA), легко чистится, устойчив к раздавливанию.
D.2 Ключевые сценарии:
1. Обработка пищевых продуктов: сортировка хлебобулочных изделий/свежего мяса/фруктов (губчатая присоска с низким уровнем всасывания, без запаха и легко моется)
2. Автоматизация упаковки: открытие упаковочного пакета, формование стерильной коробки (устранение статического заряда/многоточечное всасывание, подходит для тонкой/жесткой упаковки)
E. Логистика и складское хозяйство
E.1 Основные требования:эффективная адаптация (несколько спецификаций товаров), стабильное давление, защита от падения
E.2 Ключевые сценарии:
1. Обработка картонных коробок: сортировка картонных коробок для электронной коммерции (регулируемая система всасывания, вакуумное давление)
2. Пластина/рулон: деревянная доска/рулон пластиковой пленки (длинная полоса/кольцевая присоска, равномерная адсорбция для предотвращения смещения)
F. Новая энергетика и специальные отрасли
F.1 Новая энергия (литиевая батарея/фотоэлектрические батареи):
1. Литиевая аккумуляторная пластина (антистатическая пористая присоска, защита от пыли), фотоэлектрическое стекло (большая силиконовая присоска, без царапин)
F.2 Печать и бумага
1. Захват бумаги/печатной продукции (абсорбирующий бумажный материал, небольшое отрицательное давление для предотвращения разрывов и загрязнения чернил)
III. Краткое изложение основной логики адаптации
| Характеристики заготовки | Программа адаптации пипеток | Соответствующие отраслевые сценарии |
| Тонкий/хрупкий/точный | Силиконовый/керамический материал, микроотрицательное давление, микровсасывающая насадка. | Электронные полупроводники, фармацевтика |
| Тяжелые предметы / Большой размер | Резиновый материал, присоска большого диаметра, несколько присосок. | Автомобили, логистические панели |
| Здоровье/Предотвращение загрязнения | Пищевой/медицинский силикон, легкая в уходе конструкция. | Медицина, еда |
| Мягкие/неровные поверхности | Губчатый материал, деформируемая присоска. | Салон автомобиля, еда |
| Антистатические требования | Антистатический силикон, с поддержкой ионного ветра | электронный полупроводник |
