Вакуумное всасывание является основным решением для «гибкого захвата» в промышленной автоматизации с четырьмя основными преимуществами: захват без повреждения, адаптируемость к заготовкам из нескольких материалов/нестандартной формы, чистота и защита окружающей среды, а также гибкость в эксплуатации. Его можно адаптировать к различным отраслевым характеристикам заготовок (тонкие/толстые, прецизионные/грубые, санитарные/стандартные).
Тонкие плоские вакуумные присоски ZP2
Являясь ведущим китайским производителем, наша фабрика предлагает тонкие плоские вакуумные присоски ZP2 (ø10-30 мм) по индивидуальному заказу. Благодаря рифленой структуре «MT» решение Commaelec, поставляемое напрямую поставщиком, предотвращает деформацию пленок и тонких листов. Мы поставляем NBR и проводящий силикон, а также детали из нержавеющей стали для производства литиевых батарей.
Нажмите и начните выбор
》Вернуться к информации о продукте

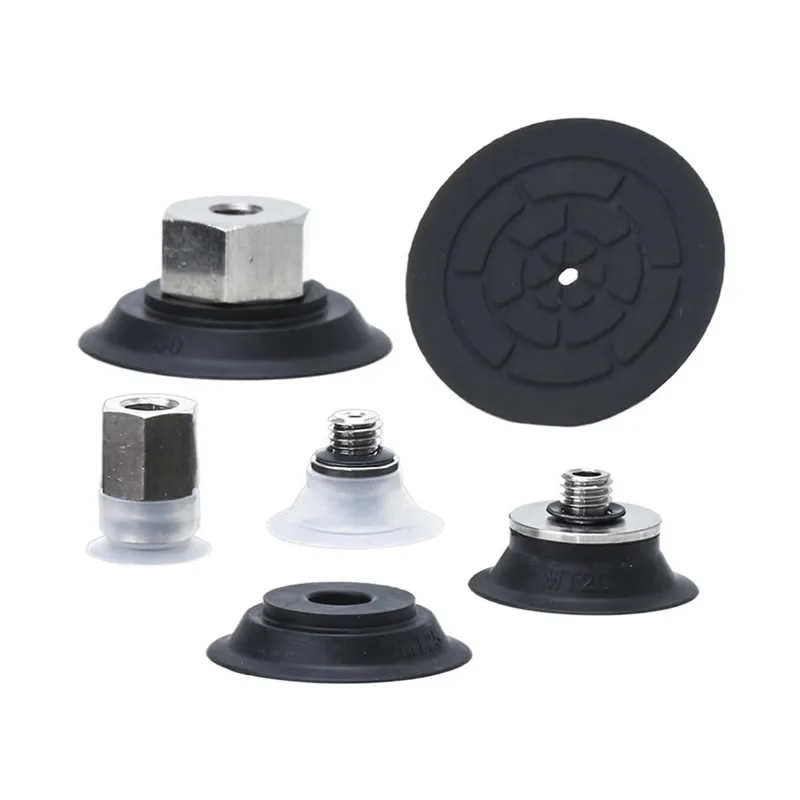

Тонкие плоские вакуумные присоски ZP2

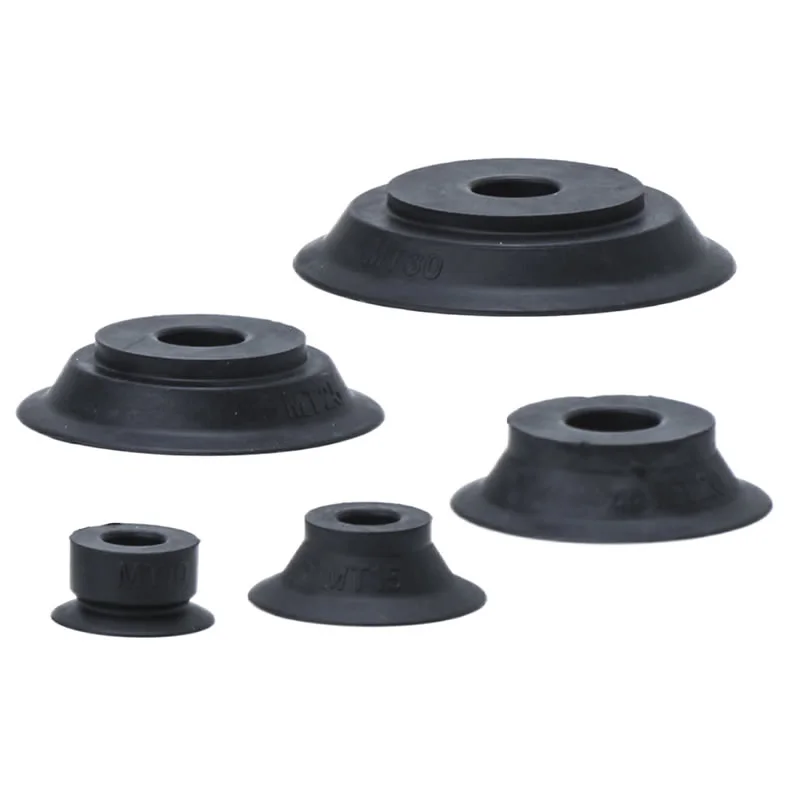

Тонкая плоская вакуумная подушка серии ZP2

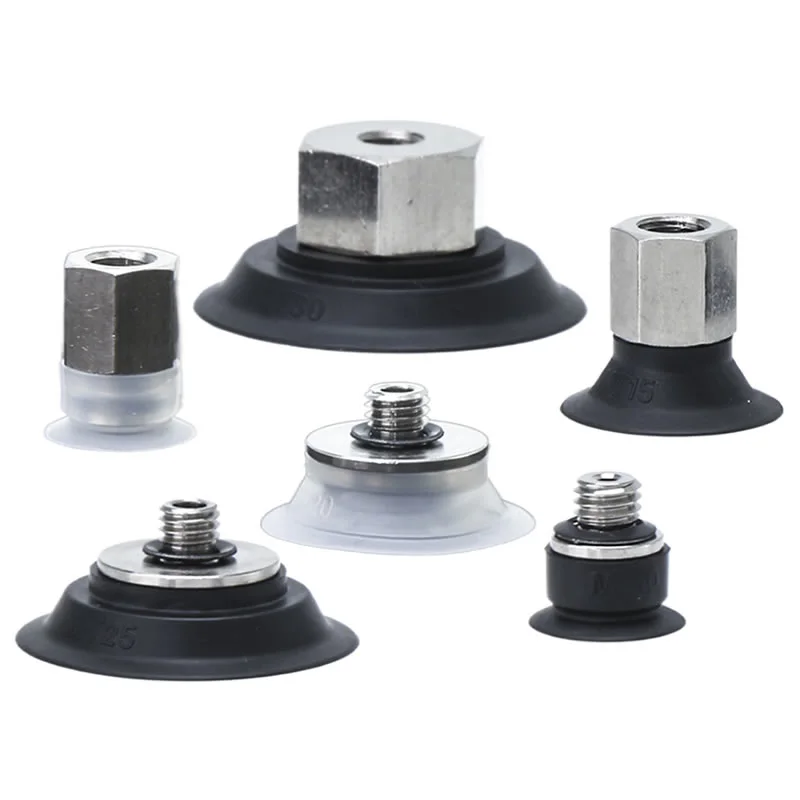

Серия ZP2-T с адаптером, тонкая плоская вакуумная подушка
Описание
Как заказать
Технические характеристики/Материал
Приложения
Ресурс
Тонкие плоские вакуумные присоски ZP2 — это прецизионные компоненты пневматических захватных систем, специально разработанные для работы с тонкими и легко деформируемыми заготовками. В промышленных спецификациях они обычно имеют структурный код «MT», обозначающий наличие специальной конструкции с канавками в их внутренней структуре.
Особенности продукта:Эта присоска эффективно предотвращает деформацию плоских заготовок во время адсорбции, что делает ее идеальной для тонких листов, пленок и других легко деформируемых материалов.
Технические характеристики:Присоска доступна в различных диаметрах, включая φ10, φ15, φ20, φ25 и φ30.
Материалы присоски:Распространенные варианты включают NNBR (нитриловый каучук) и GS (проводящий силиконовый каучук), каждый из которых адаптирован к конкретным рабочим условиям и требованиям к деталям.
Области применения:Тонкие плоские вакуумные присоски ZP2 широко используются в производстве, автоматизированных производственных линиях, робототехнике, логистике и т. д. Их можно использовать для переноски плоских предметов легкого или среднего веса, таких как стекло, пластик и металл.
Часто задаваемые вопросы
Какие материалы доступны и в чем их различия?
Тонкие плоские вакуумные присоски ZP2 доступны в нескольких материалах, соответствующих реальным условиям работы:
NBR: экономичный, хорошая износостойкость для общего использования.
Силикон: отличная термостойкость и отсутствие следов, идеально подходит для чувствительных поверхностей.
ПУ (полиуретан): высокая долговечность для многоцикловых операций.
FKM (фторкаучук): высокая химическая и маслостойкость.
EPR: подходит для особых экологических требований
Commaelec обеспечивает стабильное качество материалов и поддерживает индивидуальную настройку для специальных применений (например, антистатических).
Для каких заготовок лучше всего подходят тонкие плоские присоски?
Гладкие, плоские поверхности, такие как металлические листы, стекло, пластиковые панели.
Тонкие или легкие детали, требующие стабильного и равномерного контакта.
Области применения, где необходимы минимальная деформация и точное позиционирование.
Тонкая плоская конструкция увеличивает площадь контакта, улучшая герметизацию и уменьшая утечку воздуха.
Каков диапазон температурной устойчивости?
Типичные диапазоны (в зависимости от материала):
NBR: от -10°C до 80°C
Силикон: от -40°C до 200°C.
ПУ: от -20°C до 80°C
FKM: до ~200°C с высокой химической стабильностью.
Commaelec может порекомендовать подходящие материалы с учетом фактической температуры и окружающей среды.
Могут ли они использоваться с вертикальным или горизонтальным входом вакуума?
Да. Тонкие плоские вакуумные присоски ZP2 обеспечивают гибкую установку:
Вертикальный вход вакуума (стандартно для компактных установок)
Горизонтальный/боковой ввод для систем с ограниченным пространством
Совместим с адаптерами и буферными кронштейнами.
Commaelec предлагает несколько вариантов подключения для различных схем размещения оборудования.
Как правильно за ними ухаживать, чтобы продлить срок службы?
Регулярно проверяйте уплотнительную кромку на наличие износа, трещин или деформации.
Содержите поверхности в чистоте, чтобы пыль не влияла на качество уплотнения.
Избегайте чрезмерного вакуумного давления или перекоса.
Используйте буферные крепления для снижения ударов при высокоскоростных операциях.
Своевременно заменяйте изношенные чашки для поддержания стабильности системы.

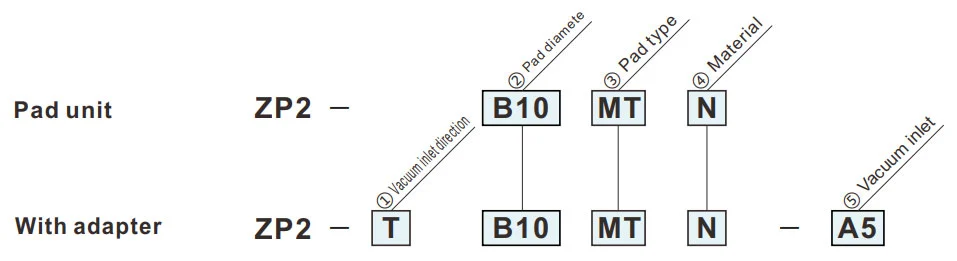

Как заказать
- Для адсорбции тонких листов или пленки. Адсорбционная поверхность с канавкой.
- Уменьшается деформация плоской поверхности при адсорбции.
- Не подходит для перемещения заготовок, подвергающихся нагрузке.
- В зависимости от толщины листа могут образовываться складки.
- Перед использованием подтвердите толщину.
| ①Направление подачи вакуума | |
| T | Вертикальный |
| ③Тип колодки | |
| МТ | Тонкая плоская (с канавкой) |
| ②Диаметр колодки (мм) | |
| Б10 | ø10 |
| Б15 | ø15 |
| Б20 | ø20 |
| Б25 | ø25 |
| Б30 | ø30 |
| ④Материал | |
| N | НБР |
| S | Силиконовая резина |
| U | Уретановая резина |
| F | ФКМ |
| ГН | Проводящий NBR |
| GS | Проводящая силиконовая резина |
Зеленый символ — модели по индивидуальному заказу.
| ⑤Вакуумный вход | |
| Н5 | M5x0,8 (папа) |
| Б5 | M5x0,8 (гнездовой) |
Размеры (мм)
Зеленый символ — модели по индивидуальному заказу.
МТ
Тонкая плоская (с канавкой)
| Модель | øA | øB | øC | øD | øE | |||
|
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
||||||
| ЗП2 | Б10 | МТ |
N S U F ГН GS |
10 | 11 | 8.5 | 6 | 4 |
| Б15 | 15 | 16 | ||||||
| Б20 | 20 | 21 | 13.5 | 10 | 6 | |||
| Б25 | 25 | 26 | 15 | |||||
| Б30 | 30 | 31 | 18 | |||||
Модель для справки: ZP2-B10MTN
Монтажные размеры адаптера
Применимая колодка: B10MT/B15MT
Применимая колодка: B20MT/B25MT/B30MT
ЗП2-Т
Вертикальный
Н5
| Модель | øA | øB | øC | D | Адаптер | |||||
|
① Вакуум направление входа |
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
⑤ Вакуум входное отверстие |
||||||
| ЗП2 | T | Б10 | МТ |
N S U F ГН GS |
Н5 | 10 | 11 | 8 | 1.5 | ЗП2А-М02П |
| Б15 | 15 | 16 | ||||||||
| Б20 | 20 | 21 | 14 | 2.5 | ЗП2А-М03П | |||||
| Б25 | 25 | 26 | ||||||||
| Б30 | 30 | 31 | ||||||||
Модель для справки: ZP2-TB10MTGS-H5
ЗП2-Т
Вертикальный
Б5
| Модель | øA | øB | C | Адаптер | |||||
|
① Вакуум направление входа |
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
⑤ Вакуум входное отверстие |
|||||
| ЗП2 | T | Б10 | МТ |
N S U F ГН GS |
Б5 | 10 | 11 | 8 | ЗП2А-М04 |
| Б15 | 15 | 16 | |||||||
| Б20 | 20 | 21 | 14 | ЗП2А-М07 | |||||
| Б25 | 25 | 26 | |||||||
| Б30 | 30 | 31 | |||||||
Модель для справки: ZP2-TB10MTGS-B5
Материал и характеристики колодки
⚪:Влияние незначительное или отсутствует △:Можно использовать в зависимости от условий X:Не подходит
|
Материал
Характеристики
|
Символ | Дюрометр ГС (±5°) |
Цвет из резина |
Операционная температура диапазон (°С) |
Масло сопротивление бензин |
Масло сопротивление бензол |
База сопротивление |
Кислота сопротивление |
Устойчивость к атмосферным воздействиям | Озон сопротивление |
Истирание сопротивление |
Водонепроницаемый | Растворитель сопротивление (Бензол, толуол) |
Приложение |
| НБР | N | 50 | Черный | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Передача общих работ, Гофрокартон, Шпон, Железная плита и другие. |
| Силиконовая резина | S | 45 ~ 50 | Белый | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Удаление из литья под давлением, Тонкая обработка, Кухонный комбайн |
| Уретановая резина | U | 50 ~ 60 | Коричневый | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Гофрокартон, Железная плита, Шпонированная плита |
| ФКМ | F | 60 | Черный | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическая работа |
| Проводящий NBR | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Общая работа полупроводников (сопротивление статическому электричеству) | |
| Проводящая силиконовая резинка | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статическое электричество) |
В приведенной выше таблице приведены только общие характеристики рассматриваемых резиновых материалов. Синий символ — модели по индивидуальному заказу.
Схема применения пневматических компонентов (вакуумных присосок) в различных отраслях промышленности.
I. Основные сильные стороны
II. Извлечение заявок по отраслям
А. Медицина и медицинская промышленность
А.1: Основные требования:Чистый и экологически чистый (соответствует FDA/GMP), бережный и не повреждающий, предотвращает перекрестное загрязнение
A.2 Ключевые сценарии:
1. Фармацевтическая упаковка: флакон с лекарственным средством/фармацевтическая тарелка/приемник инфузионного пакета (силиконовая присоска пищевого качества, без высыпания частиц)
2. Сборка медицинского оборудования: хирургические инструменты/медицинские катетеры/детали протеза (регулируемое отрицательное давление, защита от деформации).
3. Биологическая лаборатория: чашка Петри/центрифужная пробирка/перенос карты реагентов (химически устойчивая, стерильная)
Б. Электронная и полупроводниковая промышленность
B.1 Основные требования:антистатический (10⁶-10¹¹Ом), точное позиционирование (погрешность ≤0,01 мм), устойчивость к царапинам
B.2 Ключевые сценарии:
1. Чип/полупроводник: обработка пластин, упаковка чипов (пористая керамика/антистатическая силиконовая присоска, равномерное отрицательное давление для предотвращения разрыва)
2. Печатная плата/компоненты: Гибкая печатная плата, микрокомпоненты (резисторы 0402) для поверхностного монтажа (тонкие силиконовые/гелевые/микроприсоски для предотвращения складок/разрывов).
3. Дисплей: ЖК-панель/OLED, сенсорное стекло (высокопрозрачный материал, без пятен и царапин).
C. Автомобильная промышленность и промышленность автозапчастей
C.1 Основные требования:большая всасывающая способность (одинарный присосочный диск ≥500 Н), универсальная адаптация (металл/пластик/стекло), противоскользящая
C.2 Ключевые сценарии:
4. Изготовление кузова: сварка стальной пластины/дверной рамы (резина большого диаметра/множественная присоска, противоскользящая текстура)
5. Стекло/Интерьер: Установка лобового стекла, перенос поверхности кожаного сиденья (термостойкие силиконовые/губчатые присоски, защита от деформации)
6. Детали: корпус цилиндра двигателя/захват корпуса коробки передач (вакуум + механический замок, защита от падения)
D. Пищевая и упаковочная промышленность
D.1 Основные требования:Материал пищевого качества (сертифицирован FDA), легко чистится, устойчив к раздавливанию.
D.2 Ключевые сценарии:
1. Обработка пищевых продуктов: сортировка хлебобулочных изделий/свежего мяса/фруктов (губчатая присоска с низким уровнем всасывания, без запаха и легко моется)
2. Автоматизация упаковки: открытие упаковочного пакета, формование стерильной коробки (устранение статического заряда/многоточечное всасывание, подходит для тонкой/жесткой упаковки)
E. Логистика и складское хозяйство
E.1 Основные требования:эффективная адаптация (несколько спецификаций товаров), стабильное давление, защита от падения
E.2 Ключевые сценарии:
1. Обработка картонных коробок: сортировка картонных коробок для электронной коммерции (регулируемая система всасывания, вакуумное давление)
2. Пластина/рулон: деревянная доска/рулон пластиковой пленки (длинная полоса/кольцевая присоска, равномерная адсорбция для предотвращения смещения)
F. Новая энергетика и специальные отрасли
F.1 Новая энергия (литиевая батарея/фотоэлектрические батареи):
1. Литиевая аккумуляторная пластина (антистатическая пористая присоска, защита от пыли), фотоэлектрическое стекло (большая силиконовая присоска, без царапин)
F.2 Печать и бумага
1. Захват бумаги/печатной продукции (абсорбирующий бумажный материал, небольшое отрицательное давление для предотвращения разрывов и загрязнения чернил)
III. Краткое изложение основной логики адаптации
| Характеристики заготовки | Программа адаптации пипеток | Соответствующие отраслевые сценарии |
| Тонкий/хрупкий/точный | Силиконовый/керамический материал, микроотрицательное давление, микровсасывающая насадка. | Электронные полупроводники, фармацевтика |
| Тяжелые предметы / Большой размер | Резиновый материал, присоска большого диаметра, несколько присосок. | Автомобили, логистические панели |
| Здоровье/Предотвращение загрязнения | Пищевой/медицинский силикон, легкая в уходе конструкция. | Медицина, еда |
| Мягкие/неровные поверхности | Губчатый материал, деформируемая присоска. | Салон автомобиля, еда |
| Антистатические требования | Антистатический силикон, с поддержкой ионного ветра | электронный полупроводник |
Руководство по установке
Скачать PDF
Предупреждение +Внимание (прочитайте перед использованием)
Скачать PDF
