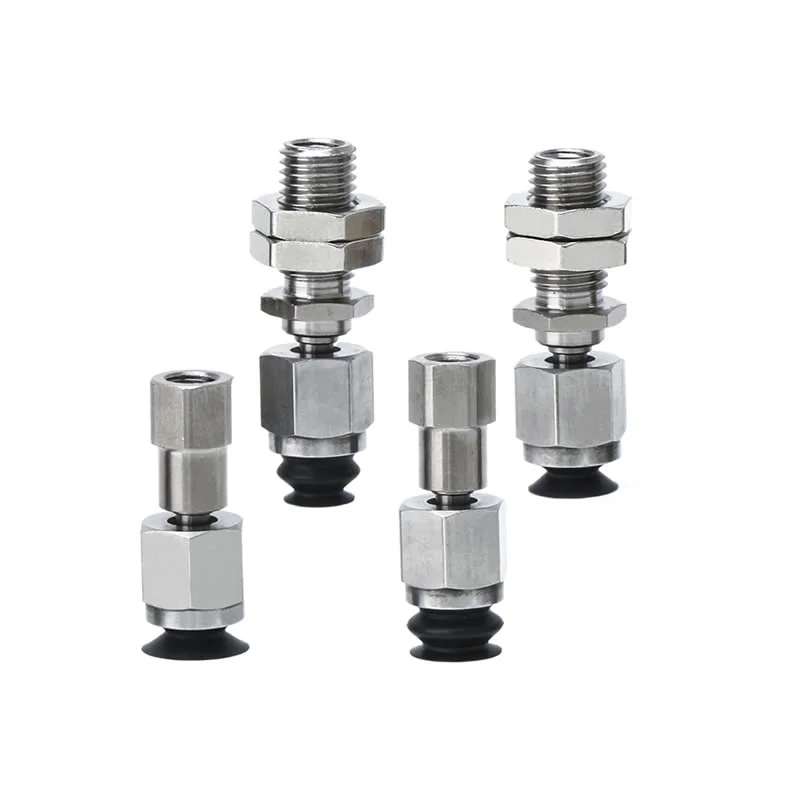

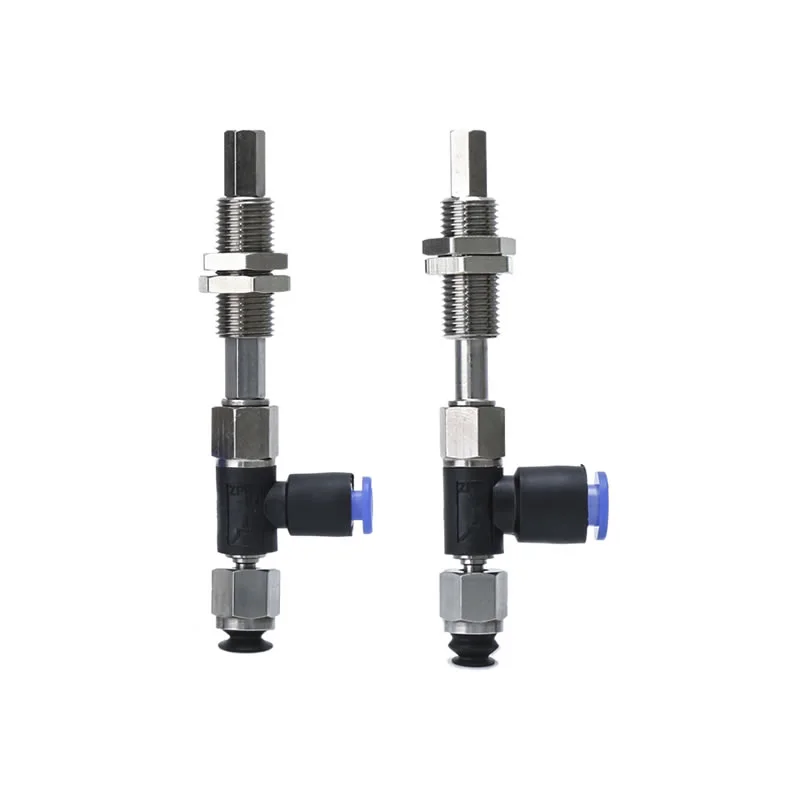

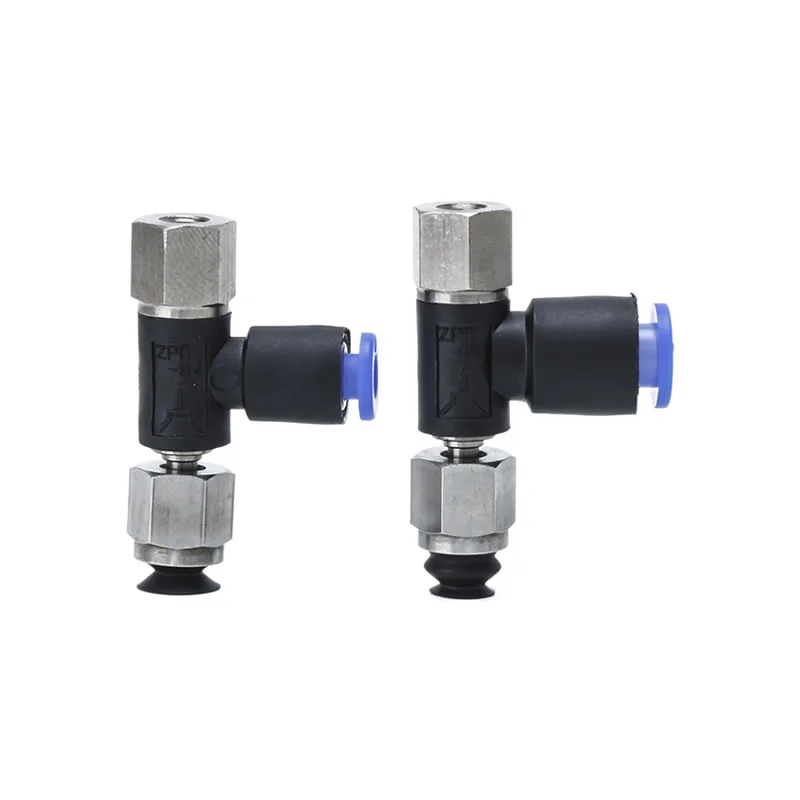

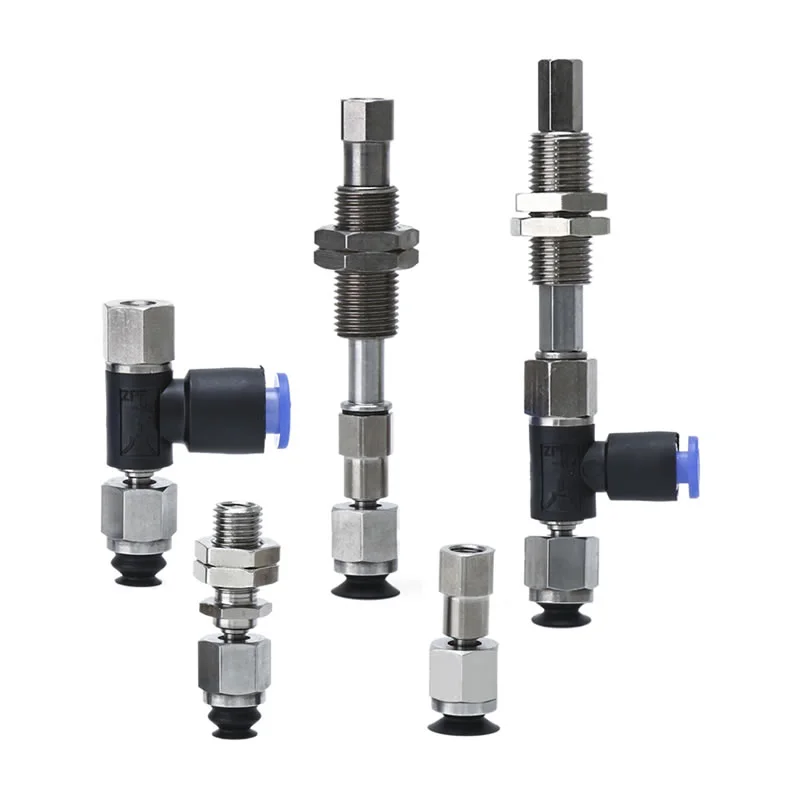

Вакуумные присоски с шаровым шарниром ZP2-J

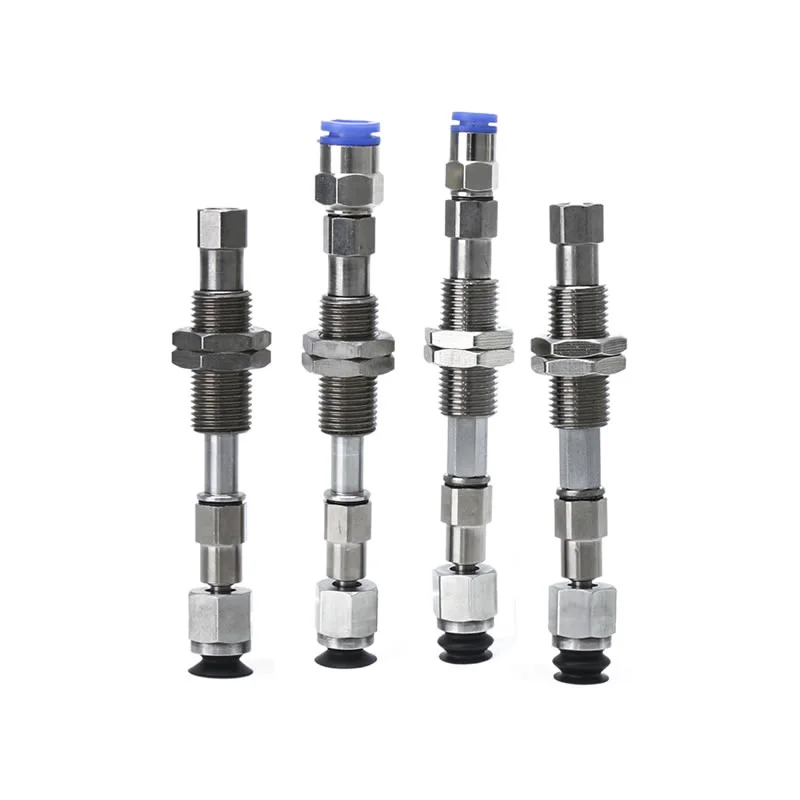

Тип шарового шарнира серии ZP2-TF с переходными вакуумными подушками
Тип шарового шарнира серии ZP2-TF с буферными вакуумными подушками
Тип шарового шарнира серии ZP2-RF с переходными вакуумными подушками
Тип шарового шарнира серии ZP2-RF с буферными вакуумными подушками
Описание
Как заказать
Технические характеристики/Материал
Приложения
Ресурс
Компания Commaelec является ведущим производителем вакуумных присосок с шаровым шарниром ZP2-J, предназначенных для перемещения заготовок с неровными поверхностями или угловыми отклонениями. Благодаря гибкой поворотной конструкции они обеспечивают стабильную адсорбцию в сложных промышленных условиях, особенно в автоматизированных и роботизированных приложениях.
Основные преимущества
Экономичное и надежное снабжение
Китайский производитель с строгим контролем затрат и стабильным качеством.
Отлаженный производственный процесс обеспечивает стабильную производительность
Большие мощности завода гарантируют быструю доставку и оптовые поставки.
Гибкая конструкция шарового шарнира
Всенаправленное поворотное устройство обеспечивает автоматическую регулировку угла.
Эффективно компенсирует несоосность во время захвата.
Обеспечивает герметичное уплотнение даже на наклонных или неровных поверхностях.
Повышенная стабильность в сложных условиях
Снижает риск отслоения, вызванного плохим контактом с поверхностью.
Поддерживает стабильное всасывание во время движения и позиционирования.
Вакуумные присоски с шаровым шарниром ZP2-J подходят для динамичных сред автоматизации.
Дополнительный буфер и структура, предотвращающая вращение
Буферный механизм помогает поглощать удары при контакте с заготовкой.
Компенсирует разницу в высоте и углах.
Опциональная конструкция J/K, предотвращающая вращение, обеспечивает баланс между гибкостью и стабильностью позиционирования.
Несколько типов и размеров колодок
Доступны в плоском и сильфонном исполнении для различных условий поверхности.
Стандартные размеры: 6 мм, 8 мм, 10 мм.
Легко адаптируется к различным формам заготовок и требованиям к обращению.
Типичные применения
Промышленная автоматизация
Роботизированные манипуляторы и системы захвата и размещения
Сборочные линии, требующие компенсации угла
Сложная обработка заготовок
Наклонные, изогнутые или неровные поверхности
Приложения, где точное выравнивание затруднено
Почему стоит выбрать вакуумные присоски с шаровым шарниром ZP2-J?
Высокая адаптируемость к сложным условиям работы.
Стабильная и надежная производительность всасывания.
Экономически эффективное решение с постоянными поставками
Опираясь на зрелое производство и технологии материалов
Как заказать

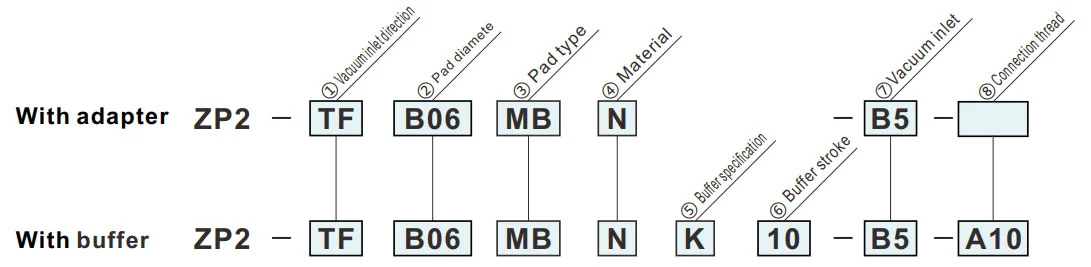

| ①Направление подачи вакуума | ⑦Вакуумный вход | ⑧Соединительная резьба | ||
| ТФ | Вертикальный |
|
Б5 |
А8 |
|
Б5 |
— | ||
|
Б50406 |
— | ||
| РФ | Боковой |
|
0406 |
Б5 |
|
0406 |
А10 |
||
|
③ Тип колодки
② Диаметр колодки (мм)
|
Б06 | Б08 | Б10 | |
| ø6 | ø8 | ø10 | ||
| МЮ | Плоский тип | — | ● | ● |
| МБ | Сильфоны | ● | ● | — |
| ④Материал | |
| N | НБР |
| S | Силиконовая резина |
| U | Уретановая резина |
| F | ФКМ |
| ГН | Проводящий NBR |
| GS | Проводящая силиконовая резина |
Зеленый символ — модели по индивидуальному заказу.
| ⑦Вакуумный вход | |
| Б5 | M5x0,8 (гнездовой) |
| 04 | ø4 Установка в одно касание |
| 06 | ø6 Установка в одно касание |
| ⑧Соединительная резьба | |
| А8 | M8x1 (папа) |
| Б5 | M5x0,8 (гнездовой) |
| А10 | M10x1 (папа) |
| ⑤Спецификация буфера | |
| J | Вращающийся |
| K | Невращающийся |
| ⑥Буферный ход | |
| 10 | 10 мм |
| 20 | 20 мм |
| 30 | 30 мм |
| 40 | 40 мм |
| 50 | 50 мм |

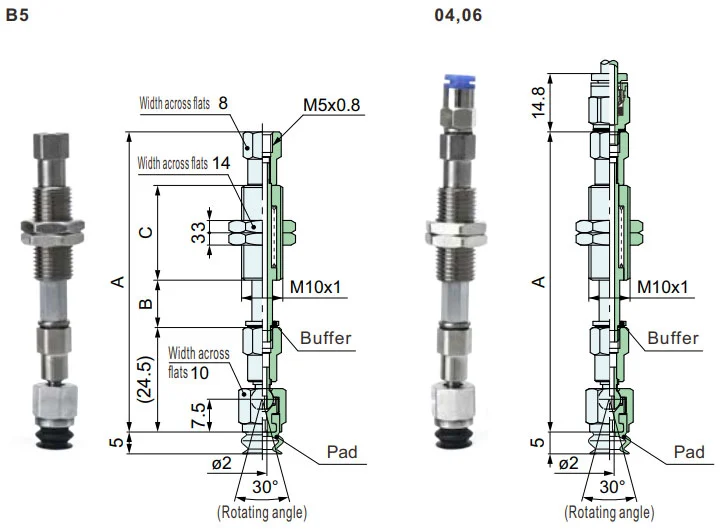

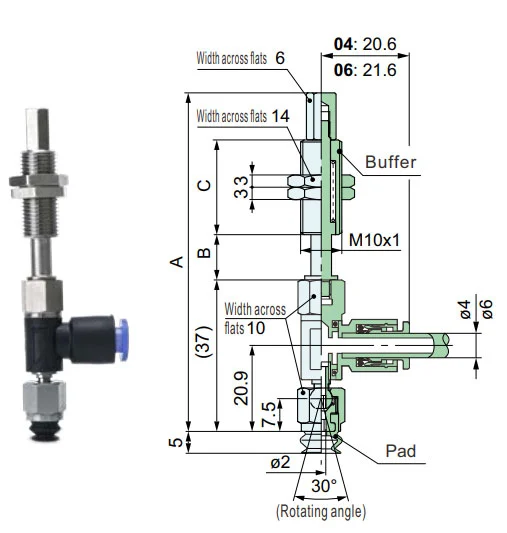

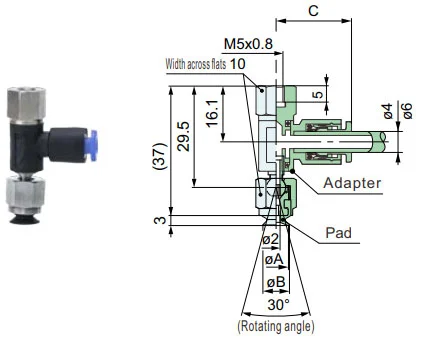

Размеры (мм)
Зеленый символ — модели по индивидуальному заказу.

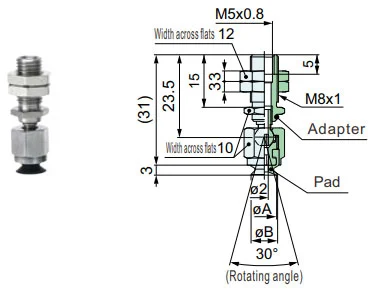

ЗП2-ТФ
Вертикальный
МЮ
| Модель | øA | øB | Адаптер | ||||||
|
① Вакуум входное отверстие направление |
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
⑦ Вакуум входное отверстие |
⑧ Связь нить |
||||
| ЗП2 | ТФ | Б08 | МЮ |
N S U F ГН GS |
Б5 | А8 | 8 | 8.8 | ЗП2-ТФ1-Б5-А8 |
| Б10 | 10 | 10.6 | |||||||
Модель для справки: ZP2-TFB08MUS-B5-A8

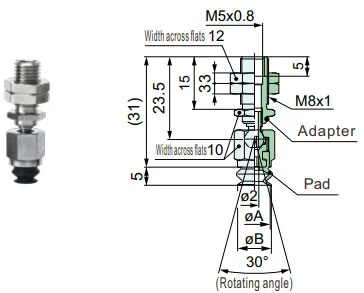

ЗП2-ТФ
Вертикальный
МБ
| Модель | øA | øB | Адаптер | ||||||
|
① Вакуум входное отверстие направление |
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
⑦ Вакуум входное отверстие |
⑧ Связь нить |
||||
| ЗП2 | ТФ | Б06 | МЮ |
N S U F ГН GS |
Б5 | А8 | 6 | 7 | ЗП2-ТФ1-Б5-А8 |
| Б08 | 8 | 9 | |||||||
Модель для справки: ZP2-TFB08MBN-B5-A8
ЗП2-ТФ
Вертикальный
МЮ
| Модель | øA | øB | Адаптер | |||||
|
① Вакуум входное отверстие направление |
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
⑦ Вакуум входное отверстие |
||||
| ЗП2 | ТФ | Б08 | МЮ |
N S U F ГН GS |
Б5 | 8 | 8.8 | ЗП2-ТФ1-Б5 |
| Б10 | 10 | 10.6 | ||||||
Модель для справки: ZP2-TFB10MUS-B5
ЗП2-ТФ
Вертикальный
МБ
| Модель | øA | øB | Адаптер | |||||
|
① Вакуум входное отверстие направление |
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
⑦ Вакуум входное отверстие |
||||
| ЗП2 | ТФ | Б06 | МЮ |
N S U F ГН GS |
Б5 | 6 | 7 | ЗП2-ТФ1-Б5 |
| Б08 | 8 | 9 | ||||||
Модель для справки: ZP2-TFB06MBN-B5

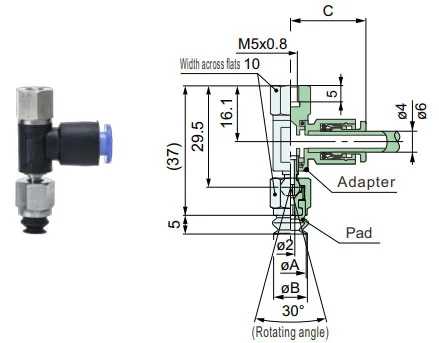

ЗП2-ТФ
Боковой
МЮ
| Модель | øA | øB | C | Адаптер | ||||||||
|
① Вакуум входное отверстие направление |
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
⑦ Вакуум входное отверстие |
⑧ Связь нить |
⑦ Вакуум входное отверстие |
⑧ Связь нить |
|||||
| ЗП2 | РФ | Б08 | МЮ |
N S U F ГН GS |
04 06 |
Б5 | 8 | 8.8 | 04:20.6 06:21.6 |
ЗП2-РФ1 |
04 06 |
Б5 |
| Б10 | 10 | 10.6 | ||||||||||
Модель для справки: ZP2-RFB08MUN-04-B5 Адаптер для справки: ZP2-RF1-04-B5
ЗП2-ТФ
Боковой
МБ
| Модель | øA | øB | C | Адаптер | ||||||||
|
① Вакуум входное отверстие направление |
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
⑦ Вакуум входное отверстие |
⑧ Связь нить |
⑦ Вакуум входное отверстие |
⑧ Связь нить |
|||||
| ЗП2 | РФ | Б06 | МЮ |
N S U F ГН GS |
04 06 |
Б5 | 6 | 7 | 04:20.6 06:21.6 |
ЗП2-РФ1 |
04 06 |
Б5 |
| Б08 | 8 | 9 | ||||||||||
Модель для справки: ZP2-RFB08MBN-04-B5 Адаптер для справки: ZP2-RF1-04-B5

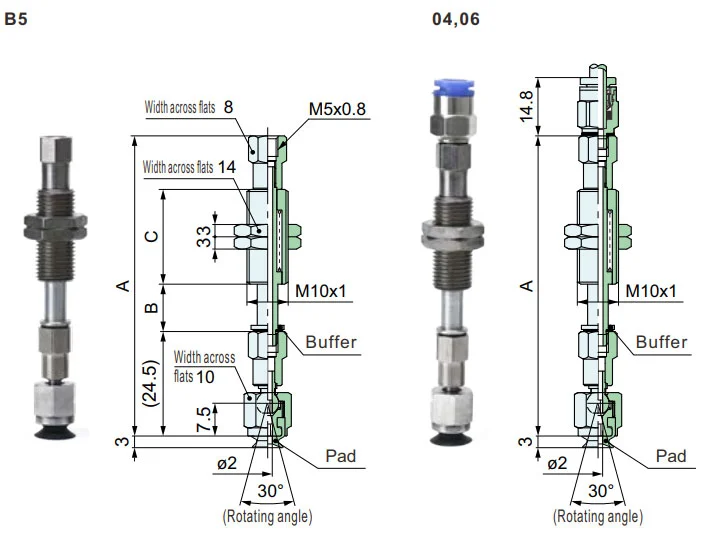

ЗП2-ТФ
Вертикальный
МЮ
| Модель | A | B | C | Буфер | ||||||||||||
|
① Вакуум направление входа |
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
⑤ Буфер спец. |
⑥ Буфер гладить |
⑦ Вакуум входное отверстие |
⑧ Связь нить |
⑤ Буфер спец. |
⑥ Буфер гладить |
⑦ Вакуум входное отверстие |
⑧ Связь нить |
|||||
| ЗП2 | ТФ | Б08 Б10 |
МЮ |
N S U F ГН GS |
Б5 04 06 |
J K |
10 | А10 | 72 | 11.5 | 23 | ЗП2-ТФ1 |
J K |
10 | Б5 04 06 |
А10 |
| 20 | 110 | 21.5 | 51 | 20 | ||||||||||||
| 30 | 120 | 31.5 | 30 | |||||||||||||
| 40 | 156 | 41.5 | 77 | 40 | ||||||||||||
| 50 | 166 | 51.5 | 50 | |||||||||||||
Модель для справки: ZP2-TFB08MUSK10-B5-A10 Буфер для справки: ZP2-TF1-K10-B5-A10
ЗП2-ТФ
Вертикальный
МБ
| Модель | A | B | C | Буфер | ||||||||||||
|
① Вакуум направление входа |
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
⑤ Буфер спец. |
⑥ Буфер гладить |
⑦ Вакуум входное отверстие |
⑧ Связь нить |
⑤ Буфер спец. |
⑥ Буфер гладить |
⑦ Вакуум входное отверстие |
⑧ Связь нить |
|||||
| ЗП2 | ТФ | Б06 Б08 |
МБ |
N S U F ГН GS |
Б5 04 06 |
J K |
10 | А10 | 72 | 11.5 | 23 | ЗП2-ТФ1 |
J K |
10 | Б5 04 06 |
А10 |
| 20 | 110 | 21.5 | 51 | 20 | ||||||||||||
| 30 | 120 | 31.5 | 30 | |||||||||||||
| 40 | 156 | 41.5 | 77 | 40 | ||||||||||||
| 50 | 166 | 51.5 | 50 | |||||||||||||
Модель для справки: ZP2-TFB08MBSK10-B5-A10 Буфер для справки: ZP2-TF1-K10-B5-A10

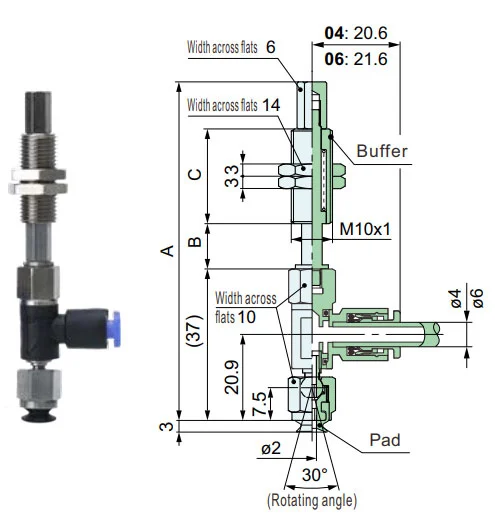

ЗП2-РФ
Боковой
МЮ
| Модель | A | B | C | Буфер | ||||||||||||
|
① Вакуум направление входа |
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
⑤ Буфер спец. |
⑥ Буфер гладить |
⑦ Вакуум входное отверстие |
⑧ Связь нить |
⑤ Буфер спец. |
⑥ Буфер гладить |
⑦ Вакуум входное отверстие |
⑧ Связь нить |
|||||
| ЗП2 | РФ | Б08 Б10 |
МЮ |
N S U F ГН GS |
J K |
10 |
04 06 |
А10 | 82 | 11 | 23 | ЗП2-РФ1 |
J K |
10 |
04 06 |
А10 |
| 20 | 120 | 21 | 51 | 20 | ||||||||||||
| 30 | 130 | 31 | 30 | |||||||||||||
| 40 | 166 | 41 | 77 | 40 | ||||||||||||
| 50 | 176 | 51 | 50 | |||||||||||||
Модель для справки: ZP2-RFB08MUSK10-06-A10 Буфер для справки: ZP2-RF1-K10-06-A10
ЗП2-РФ
Боковой
МБ
| Модель | A | B | C | Буфер | ||||||||||||
|
① Вакуум направление входа |
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
⑤ Буфер спец. |
⑥ Буфер гладить |
⑦ Вакуум входное отверстие |
⑧ Связь нить |
⑤ Буфер спец. |
⑥ Буфер гладить |
⑦ Вакуум входное отверстие |
⑧ Связь нить |
|||||
| ЗП2 | РФ | Б06 Б8 |
МБ |
N S U F ГН GS |
J K |
10 |
04 06 |
А10 | 82 | 11 | 23 | ЗП2-РФ1 |
J K |
10 |
04 06 |
А10 |
| 20 | 120 | 21 | 51 | 20 | ||||||||||||
| 30 | 130 | 31 | 30 | |||||||||||||
| 40 | 166 | 41 | 77 | 40 | ||||||||||||
| 50 | 176 | 51 | 50 | |||||||||||||
Модель для справки: ZP2-RFB08MBSK10-06-A10 Буфер для справки: ZP2-RF1-K10-06-A10
Материал и характеристики колодки
⚪:Влияние незначительное или отсутствует △:Можно использовать в зависимости от условий X:Не подходит
|
Материал
Характеристики
|
Символ | Дюрометр ГС (±5°) |
Цвет из резина |
Операционная температура диапазон (°С) |
Масло сопротивление бензин |
Масло сопротивление бензол |
База сопротивление |
Кислота сопротивление |
Устойчивость к атмосферным воздействиям | Озон сопротивление |
Истирание сопротивление |
Водонепроницаемый | Растворитель сопротивление (Бензол, толуол) |
Приложение |
| НБР | N | 50 | Черный | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Передача общих работ, Гофрокартон, Шпон, Железная плита и другие. |
| Силиконовая резина | S | 45 ~ 50 | Белый | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Удаление из литья под давлением, Тонкая обработка, Кухонный комбайн |
| Уретановая резина | U | 50 ~ 60 | Коричневый | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Гофрокартон, Железная плита, Шпонированная плита |
| ФКМ | F | 60 | Черный | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическая работа |
| Проводящий NBR | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Общая работа полупроводников (сопротивление статическому электричеству) | |
| Проводящая силиконовая резинка | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статическое электричество) |
В приведенной выше таблице приведены только общие характеристики рассматриваемых резиновых материалов. Синий символ — модели по индивидуальному заказу.
Схема применения пневматических компонентов (вакуумных присосок) в различных отраслях промышленности.
I. Основные сильные стороны
II. Извлечение заявок по отраслям
А. Медицина и медицинская промышленность
А.1: Основные требования:Чистый и экологически чистый (соответствует FDA/GMP), бережный и не повреждающий, предотвращает перекрестное загрязнение
A.2 Ключевые сценарии:
1. Фармацевтическая упаковка: флакон с лекарственным средством/фармацевтическая тарелка/приемник инфузионного пакета (силиконовая присоска пищевого качества, без высыпания частиц)
2. Сборка медицинского оборудования: хирургические инструменты/медицинские катетеры/детали протеза (регулируемое отрицательное давление, защита от деформации).
3. Биологическая лаборатория: чашка Петри/центрифужная пробирка/перенос карты реагентов (химически устойчивая, стерильная)
Б. Электронная и полупроводниковая промышленность
B.1 Основные требования:антистатический (10⁶-10¹¹Ом), точное позиционирование (погрешность ≤0,01 мм), устойчивость к царапинам
B.2 Ключевые сценарии:
1. Чип/полупроводник: обработка пластин, упаковка чипов (пористая керамика/антистатическая силиконовая присоска, равномерное отрицательное давление для предотвращения разрыва)
2. Печатная плата/компоненты: Гибкая печатная плата, микрокомпоненты (резисторы 0402) для поверхностного монтажа (тонкие силиконовые/гелевые/микроприсоски для предотвращения складок/разрывов).
3. Дисплей: ЖК-панель/OLED, сенсорное стекло (высокопрозрачный материал, без пятен и царапин).
C. Автомобильная промышленность и промышленность автозапчастей
C.1 Основные требования:большая всасывающая способность (одинарный присосочный диск ≥500 Н), универсальная адаптация (металл/пластик/стекло), противоскользящая
C.2 Ключевые сценарии:
4. Изготовление кузова: сварка стальной пластины/дверной рамы (резина большого диаметра/множественная присоска, противоскользящая текстура)
5. Стекло/Интерьер: Установка лобового стекла, перенос поверхности кожаного сиденья (термостойкие силиконовые/губчатые присоски, защита от деформации)
6. Детали: корпус цилиндра двигателя/захват корпуса коробки передач (вакуум + механический замок, защита от падения)
D. Пищевая и упаковочная промышленность
D.1 Основные требования:Материал пищевого качества (сертифицирован FDA), легко чистится, устойчив к раздавливанию.
D.2 Ключевые сценарии:
1. Обработка пищевых продуктов: сортировка хлебобулочных изделий/свежего мяса/фруктов (губчатая присоска с низким уровнем всасывания, без запаха и легко моется)
2. Автоматизация упаковки: открытие упаковочного пакета, формование стерильной коробки (устранение статического заряда/многоточечное всасывание, подходит для тонкой/жесткой упаковки)
E. Логистика и складское хозяйство
E.1 Основные требования:эффективная адаптация (несколько спецификаций товаров), стабильное давление, защита от падения
E.2 Ключевые сценарии:
1. Обработка картонных коробок: сортировка картонных коробок для электронной коммерции (регулируемая система всасывания, вакуумное давление)
2. Пластина/рулон: деревянная доска/рулон пластиковой пленки (длинная полоса/кольцевая присоска, равномерная адсорбция для предотвращения смещения)
F. Новая энергетика и специальные отрасли
F.1 Новая энергия (литиевая батарея/фотоэлектрические батареи):
1. Литиевая аккумуляторная пластина (антистатическая пористая присоска, защита от пыли), фотоэлектрическое стекло (большая силиконовая присоска, без царапин)
F.2 Печать и бумага
1. Захват бумаги/печатной продукции (абсорбирующий бумажный материал, небольшое отрицательное давление для предотвращения разрывов и загрязнения чернил)
III. Краткое изложение основной логики адаптации
| Характеристики заготовки | Программа адаптации пипеток | Соответствующие отраслевые сценарии |
| Тонкий/хрупкий/точный | Силиконовый/керамический материал, микроотрицательное давление, микровсасывающая насадка. | Электронные полупроводники, фармацевтика |
| Тяжелые предметы / Большой размер | Резиновый материал, присоска большого диаметра, несколько присосок. | Автомобили, логистические панели |
| Здоровье/Предотвращение загрязнения | Пищевой/медицинский силикон, легкая в уходе конструкция. | Медицина, еда |
| Мягкие/неровные поверхности | Губчатый материал, деформируемая присоска. | Салон автомобиля, еда |
| Антистатические требования | Антистатический силикон, с поддержкой ионного ветра | электронный полупроводник |
Руководство по установке
Скачать PDF
Предупреждение +Внимание (прочитайте перед использованием)
Скачать PDF
Горячие Теги: Шаровые вакуумные присоски ZP2-J, Китай, Производитель, Поставщик, Фабрика
Отправить запрос
Контакты
-
Адрес
Деревня Сяруань, город Байши, город Юэцин, провинция Чжэцзян, Китай
-
Тел.
-
Электронная почта
По вопросам о вакуумных присосках, вакуумных генераторах, аксессуарах для пневматических компонентов или прайс-листе оставьте нам свой адрес электронной почты, и мы свяжемся с вами в течение 24 часов.
