Вакуумное всасывание является основным решением для «гибкого захвата» в промышленной автоматизации с четырьмя основными преимуществами: захват без повреждения, адаптируемость к заготовкам из нескольких материалов/нестандартной формы, чистота и защита окружающей среды, а также гибкость в эксплуатации. Его можно адаптировать к различным отраслевым характеристикам заготовок (тонкие/толстые, прецизионные/грубые, санитарные/стандартные).
Для пленочных адсорбционных вакуумных присосок ZP3P-PT
Для пленочной адсорбции. Вакуумные присоски ZP3P-PT предназначены для работы с гибкими пленками и тонкими материалами в автоматизированных системах. Идеально подходят для пищевой и медицинской упаковки, обеспечивают герметичный захват пакетов и пленок без складок и герметичности. Благодаря силикону FDA, гибким уплотнительным юбкам и сильной адгезии они обеспечивают точное обращение на упаковочных линиях, в логистике и в отраслях, где важна гигиена.
Нажмите и начните выбор
》Вернуться к информации о продукте
Для пленочных адсорбционных вакуумных присосок ZP3P-PT
Вакуумный блок серии ZP3P
Серия ZP3P-T с адаптерными вакуумными подушками
Серия ZP3P-T с буферными вакуумными подушками
Описание
Как заказать
Технические характеристики/Материал
Приложения
Ресурс
Применение вакуумных присосок для пленочной адсорбции ZP3P-PT
Пищевая и медицинская упаковка
Предназначен для работы с упаковками жидкостей и порошков.
Подходит для пакетов для напитков, пакетов для соуса, пакетов для сухого молока и пакетов для муки.
Специальная уплотнительная юбка обеспечивает плотное прилегание без складок и утечек.
Решения для медицинской упаковки
Используются силиконовые материалы, соответствующие требованиям FDA, в соответствии с высокими гигиеническими требованиями.
Идеально подходит для инфузионных пакетов и фармацевтической пластиковой упаковки.
Поддерживает автоматизированные процессы сортировки и упаковки.
Обработка тонких пленок и гибких материалов
Ручки: пищевая пленка, пленка для упаковки пищевых продуктов и надувные пакеты.
Позволяет выполнять такие операции, как открытие пакета, упаковка пленки и передача.
Гибкий край юбки обеспечивает стабильное прилегание к мягким поверхностям.
Основные характеристики вакуумных присосок для пленочной адсорбции ZP3P-PT
Оптимизирован для гибких материалов
Предназначен для тонких пленок и деформируемых заготовок.
Обеспечивает стабильное всасывание даже на легких и мягких материалах.
Улучшенные характеристики уплотнения
Специальная структура юбки улучшает герметичность и стабильность контакта.
Уменьшает утечку вакуума при высокоскоростной автоматизации.
Гигиенические варианты материалов
Синий силиконовый материал способствует обнаружению загрязнений
Подходит для пищевой, косметической и фармацевтической промышленности.
Промышленная совместимость
Вакуумные присоски для пленочной адсорбции ZP3P-PT совместимы с:
Автоматизированные упаковочные линии
Системы логистической сортировки (например, обработка курьерских сумок)
Автоматизация склада электронной коммерции
Процессы упаковки электронных компонентов
Они особенно эффективны для высокоточных систем захвата и перемещения тонких и гибких материалов.
Дополнительные преимущества
Подходит для листов этилена, пластиковых пленок и гибких упаковочных материалов.
Поддерживает автоматизацию легкой промышленности со строгими гигиеническими требованиями.
Обеспечивает безопасное обращение без повреждения или деформации заготовки.

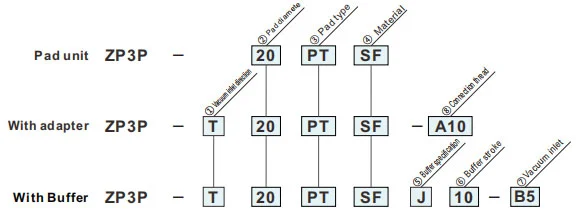

Как заказать
- Подходит для применения в пленочной упаковке.
- Подушечка синего цвета
- Уменьшенная утечка
- Уменьшение складок, образующихся на тонких заготовках (пленка, винил и т.п.) при адсорбции
| ①Направление подачи вакуума | |
| T | Вертикальный |
| ②Диаметр колодки (мм) | |
| 15 | ø15 |
| 20 | ø20 |
| 25 | ø25 |
| 35 | ø35 |
| 50 | ø50 |
| ③Тип колодки | |
| ПТ | Тип тонкопленочной юбки |
| ④Материал | |
| Сан-Франциско | Силиконовая резина |
| ⑤Спецификация буфера | |
| J | Вращающийся |
| K | Невращающийся |
| ⑥Буферный ход | |
| 10 | 10 мм |
| 20 | 20 мм |
| 30 | 30 мм |
| 40 | 40 мм |
| 50 | 50 мм |
| ⑦Вакуумный вход | ø20, ø25 | ø35, ø50 | ||
| Внутренняя резьба | Б5 | М5×0,8 | ● | ● |
| B01 | Рк1/8 | 一 | ● | |
| Установка в одно касание | 04 | ø4 | ● | 一 |
| 06 | ø6 | ● | ● | |
| 08 | ø8 | 一 | ● | |
| Зубчатый штуцер | N4 | нейлоновая трубка ø4 | ● | 一 |
| U4 | Мягкая трубка ø4 | ● | 一 | |
| N6 | нейлоновая трубка ø6 | ● | ● | |
| U6 | Мягкая трубка ø6 | ● | ● | |
| ⑧Соединительная резьба | ø20, ø25 | Ø35, ø50 | ||
| Наружная резьба | А5 | М5х0,8 | ● | — |
| А10 | М10х1 | 一 | ● | |
| А12 | М12х1,75 | 一 | ● | |
| АГ1 | Г1/8 | ● | ● | |
| АГ2 | Г1/4 | 一 | ● | |
| АГ3 | G3/8 | 一 | ● | |
| Внутренняя резьба | Б5 | М5х0,8 | ● | 一 |
| Б8 | М8x1,25 | 一 | ● | |
| Наружная резьба | А12-Б5 | М12х1 | ● | 一 |
| А12-06 | М12х1 | ● | 一 | |
| АЛ14 | М14×1 | 一 | ● | |
Материал и характеристики колодки
⚪:Влияние незначительное или отсутствует △:Можно использовать в зависимости от условий X:Не подходит
|
Материал
Характеристики
|
Символ | Дюрометр ГС (±5°) |
Цвет из резина |
Операционная температура диапазон (°С) |
Масло сопротивление бензин |
Масло сопротивление бензол |
База сопротивление |
Кислота сопротивление |
Устойчивость к атмосферным воздействиям | Озон сопротивление |
Истирание сопротивление |
Водонепроницаемый | Растворитель сопротивление (Бензол, толуол) |
Приложение |
| НБР | N | 50 | Черный | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Передача общих работ, Гофрокартон, Шпон, Железная плита и другие. |
| Силиконовая резина | S | 45 ~ 50 | Белый | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Удаление из литья под давлением, Тонкая обработка, Кухонный комбайн |
| Уретановая резина | U | 50 ~ 60 | Коричневый | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Гофрокартон, Железная плита, Шпонированная плита |
| ФКМ | F | 60 | Черный | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическая работа |
| Проводящий NBR | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Общая работа полупроводников (сопротивление статическому электричеству) | |
| Проводящая силиконовая резинка | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статическое электричество) |
В приведенной выше таблице приведены только общие характеристики рассматриваемых резиновых материалов. Синий символ — модели по индивидуальному заказу.
Схема применения пневматических компонентов (вакуумных присосок) в различных отраслях промышленности.
I. Основные сильные стороны
II. Извлечение заявок по отраслям
А. Медицина и медицинская промышленность
А.1: Основные требования:Чистый и экологически чистый (соответствует FDA/GMP), бережный и не повреждающий, предотвращает перекрестное загрязнение
A.2 Ключевые сценарии:
1. Фармацевтическая упаковка: флакон с лекарственным средством/фармацевтическая тарелка/приемник инфузионного пакета (силиконовая присоска пищевого качества, без высыпания частиц)
2. Сборка медицинского оборудования: хирургические инструменты/медицинские катетеры/детали протеза (регулируемое отрицательное давление, защита от деформации).
3. Биологическая лаборатория: чашка Петри/центрифужная пробирка/перенос карты реагентов (химически устойчивая, стерильная)
Б. Электронная и полупроводниковая промышленность
B.1 Основные требования:антистатический (10⁶-10¹¹Ом), точное позиционирование (погрешность ≤0,01 мм), устойчивость к царапинам
B.2 Ключевые сценарии:
1. Чип/полупроводник: обработка пластин, упаковка чипов (пористая керамика/антистатическая силиконовая присоска, равномерное отрицательное давление для предотвращения разрыва)
2. Печатная плата/компоненты: Гибкая печатная плата, микрокомпоненты (резисторы 0402) для поверхностного монтажа (тонкие силиконовые/гелевые/микроприсоски для предотвращения складок/разрывов).
3. Дисплей: ЖК-панель/OLED, сенсорное стекло (высокопрозрачный материал, без пятен и царапин).
C. Автомобильная промышленность и промышленность автозапчастей
C.1 Основные требования:большая всасывающая способность (одинарный присосочный диск ≥500 Н), универсальная адаптация (металл/пластик/стекло), противоскользящая
C.2 Ключевые сценарии:
4. Изготовление кузова: сварка стальной пластины/дверной рамы (резина большого диаметра/множественная присоска, противоскользящая текстура)
5. Стекло/Интерьер: Установка лобового стекла, перенос поверхности кожаного сиденья (термостойкие силиконовые/губчатые присоски, защита от деформации)
6. Детали: корпус цилиндра двигателя/захват корпуса коробки передач (вакуум + механический замок, защита от падения)
D. Пищевая и упаковочная промышленность
D.1 Основные требования:Материал пищевого качества (сертифицирован FDA), легко чистится, устойчив к раздавливанию.
D.2 Ключевые сценарии:
1. Обработка пищевых продуктов: сортировка хлебобулочных изделий/свежего мяса/фруктов (губчатая присоска с низким уровнем всасывания, без запаха и легко моется)
2. Автоматизация упаковки: открытие упаковочного пакета, формование стерильной коробки (устранение статического заряда/многоточечное всасывание, подходит для тонкой/жесткой упаковки)
E. Логистика и складское хозяйство
E.1 Основные требования:эффективная адаптация (несколько спецификаций товаров), стабильное давление, защита от падения
E.2 Ключевые сценарии:
1. Обработка картонных коробок: сортировка картонных коробок для электронной коммерции (регулируемая система всасывания, вакуумное давление)
2. Пластина/рулон: деревянная доска/рулон пластиковой пленки (длинная полоса/кольцевая присоска, равномерная адсорбция для предотвращения смещения)
F. Новая энергетика и специальные отрасли
F.1 Новая энергия (литиевая батарея/фотоэлектрические батареи):
1. Литиевая аккумуляторная пластина (антистатическая пористая присоска, защита от пыли), фотоэлектрическое стекло (большая силиконовая присоска, без царапин)
F.2 Печать и бумага
1. Захват бумаги/печатной продукции (абсорбирующий бумажный материал, небольшое отрицательное давление для предотвращения разрывов и загрязнения чернил)
III. Краткое изложение основной логики адаптации
| Характеристики заготовки | Программа адаптации пипеток | Соответствующие отраслевые сценарии |
| Тонкий/хрупкий/точный | Силиконовый/керамический материал, микроотрицательное давление, микровсасывающая насадка. | Электронные полупроводники, фармацевтика |
| Тяжелые предметы / Большой размер | Резиновый материал, присоска большого диаметра, несколько присосок. | Автомобили, логистические панели |
| Здоровье/Предотвращение загрязнения | Пищевой/медицинский силикон, легкая в уходе конструкция. | Медицина, еда |
| Мягкие/неровные поверхности | Губчатый материал, деформируемая присоска. | Салон автомобиля, еда |
| Антистатические требования | Антистатический силикон, с поддержкой ионного ветра | электронный полупроводник |
