Вакуумное всасывание является основным решением для «гибкого захвата» в промышленной автоматизации с четырьмя основными преимуществами: захват без повреждения, адаптируемость к заготовкам из нескольких материалов/нестандартной формы, чистота и защита окружающей среды, а также гибкость в эксплуатации. Его можно адаптировать к различным отраслевым характеристикам заготовок (тонкие/толстые, прецизионные/грубые, санитарные/стандартные).
Вакуумные присоски без следов ZP3
Вакуумные присоски без следов ZP3 от Commaelec — это компактные присоски (диаметр 4–16 мм) со встроенными телескопическими буферами для минимального образования пыли. Они идеально подходят для фотоэлектрических панелей, полупроводниковых пластин, оптических линз, OLED/LCD-панелей и медицинских компонентов. Они предлагают индивидуальные варианты, гибкую установку, антистатические материалы и аксессуары из нержавеющей стали.
Нажмите и начните выбор
》Вернуться к информации о продукте
Вакуумные присоски без следов ZP3

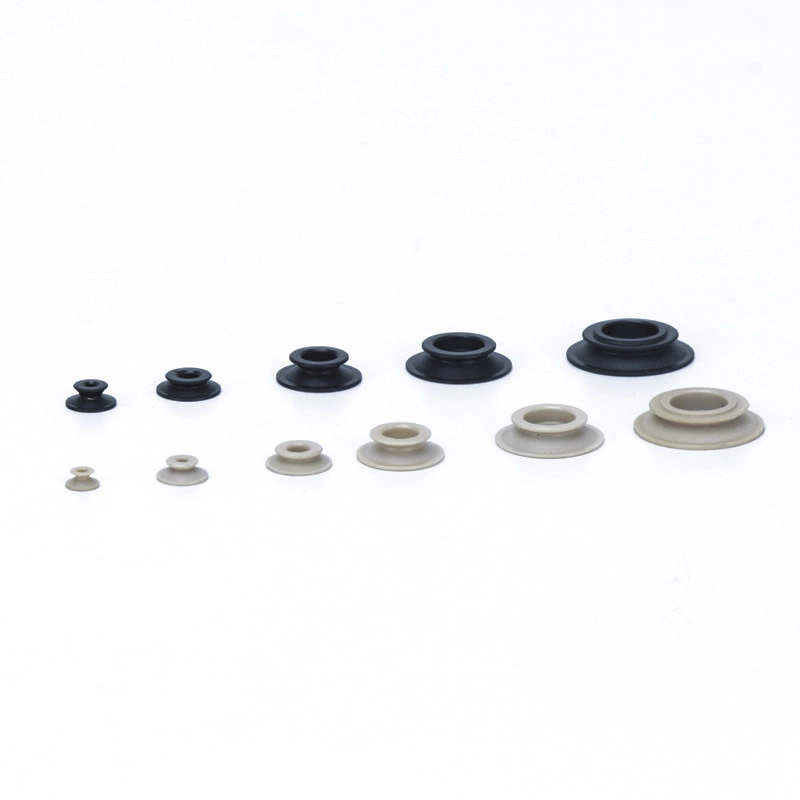

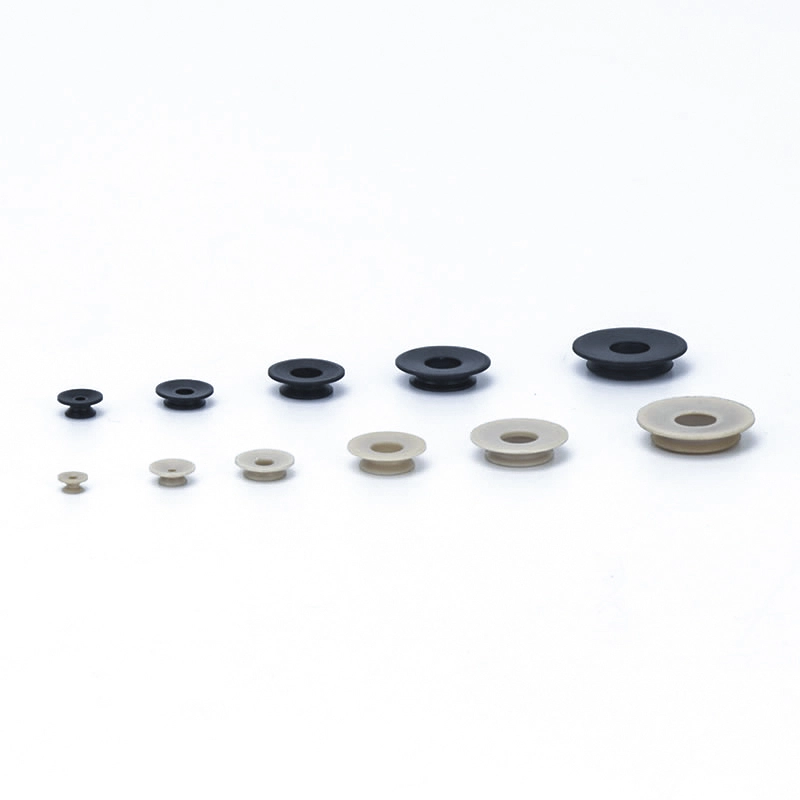

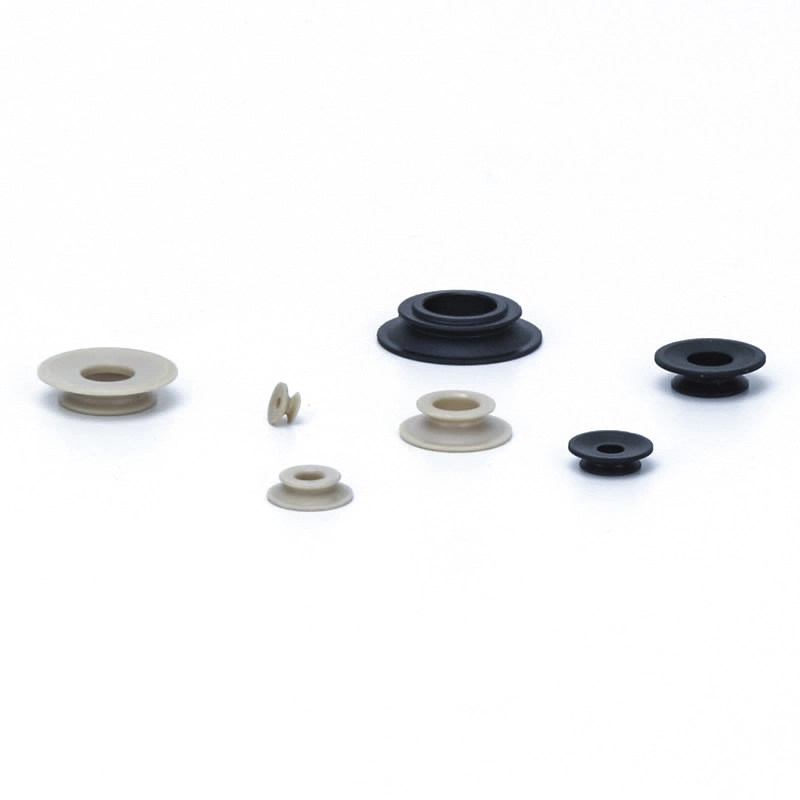

Не оставляющая следов смоляная насадка серии ZP3
Описание
Как заказать
Технические характеристики/Материал
Приложения
Ресурс
Вакуумные присоски без следов ZP3 — это прецизионные мини-присоски, изготовленные в Китае, предназначенные для обработки деликатных поверхностей, не оставляя царапин и следов. Изготовленные из высококачественного силикона и дополнительных насадок из PEEK, они обеспечивают надежную адгезию, минимальное пылеобразование и стабильную работу пылесоса. Эти присоски идеально подходят для автоматизации в чувствительных отраслях, таких как электроника, фотоэлектрическая промышленность и медицинское оборудование.
Приложения
Фотоэлектрические панели:Безопасная транспортировка и установка без повреждения стеклянных поверхностей.
Полупроводниковые пластины (кремний):Точная обработка хрупких пластин во время производства.
Оптические линзы (стекло/смола):Надежный захват для сборки объектива без повреждения поверхности.
Электронные дисплеи (OLED/LCD-панели):Перенос и установка без царапин.
Компоненты медицинского оборудования:Безопасное обращение с принадлежностями хирургического инструмента или деликатными деталями.
Ключевые особенности
Безмарковый дизайн:Предотвращает появление царапин и повреждений поверхности во время транспортировки.
Компактный размер:Доступны мини-диаметры (4–16 мм), подходящие для ограниченного пространства.
Высококачественные материалы:Немаркирующие вакуумные чашки доступны в вариантах из силикона и PEEK, обеспечивающих превосходную химическую стойкость и термостойкость.
Минимальная пыль:Встроенный телескопический буфер снижает образование пыли в чувствительных средах.
Гибкая установка:Вертикальная или боковая ориентация вакуумного входа; могут включать адаптеры или кронштейны из нержавеющей стали.
Настраиваемые параметры:Индивидуальные решения для конкретных промышленных нужд.
Часто задаваемые вопросы
Вопрос 1: Какие отрасли промышленности больше всего выигрывают от использования этих присосок?
Ответ: Электроника, фотоэлектрика, оптика, полупроводники и прецизионное медицинское производство.
В2: Могу ли я настроить размер или материал присоски?
О: Да, вакуумные присоски без следов ZP3 доступны в различных диаметрах, из силикона или материала PEEK, а также с дополнительными аксессуарами из антистатического материала или нержавеющей стали.
В3: Как эти чашки уменьшают повреждение поверхности?
О: Мягкие, высокоэластичные материалы и точный контроль вакуумного давления гарантируют отсутствие царапин и следов во время подъема и установки.
Как заказать
- На заготовке не остаются следы адсорбции (компоненты резины).
>Избегайте прямого контакта между заготовкой и резиной, установив на подушку сильфона насадку из полиэфирэфиркетона (PEEK) для предотвращения переноса компонентов резины. - Идеально подходит для сильфонных подушек серии ZP3 (от ø4 до ø16).
| ②Диаметр колодки (мм) | |
| Символ | Применимая подушка |
| 04 | ЗП3-04Б |
| 06 | ЗП3-06Б |
| 08 | ЗП3-08Б |
| 10 | ЗП3-10Б |
| 13 | ЗП3-13Б |
| 16 | ЗП3-16Б |
| ③ Крепежный материал | |
| P | ПЭК |
| врач общей практики | Проводящий PEEK |
| M | ПОМ |
| ГМ | Проводящий ПОМ |
- При заказе с колодкой поставьте «*» под номером детали колодки, как показано ниже. Обратите внимание, что подушка не поставляется в собранном виде.
- Если насадка изготовлена из проводящего PEEK, используйте для подкладки проводящий материал.
- Перед использованием насадки очистите изделие.
- Этот продукт не очищается после механической обработки. Если изделие используется в том состоянии, в котором оно поставляется, на заготовках могут остаться остатки материала. Очистите перед использованием.
- Если контакт с твердым материалом является проблемой, не используйте этот продукт.
Размеры (мм)
Зеленый символ — модели по индивидуальному заказу.
K
Смола Приложение
| Модель | øA | øB | øC | D | P | Адаптер подушечка нет. |
||||||
|
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
|||||||
| ЗП3 | 04 | K |
P врач общей практики M ГМ |
4 | 4.5 | 1.5 | 2.2 | 8.5 | ЗП3 | 06 | B |
N S U F ГН GS |
| 06 | 6 | 7 | 1.6 | 08 | ||||||||
| 08 | 8 | 9 | 3 | 10 | ||||||||
| 10 | 10 | 11 | 5 | 3.2 | 10.5 | 13 | ||||||
| 13 | 13 | 14 | 7 | 16 | ||||||||
| 16 | 16 | 17 | 8 | 20 | ||||||||
Если насадка изготовлена из проводящего PEEK, используйте для подкладки проводящий материал.
Модель для справки: ZP3-08KGP Адаптер для справки: ZP3-08BGN / ZP3-08BGS
Материал и характеристики колодки
⚪:Влияние незначительное или отсутствует △:Можно использовать в зависимости от условий X:Не подходит
| Тип колодки | Диаметр колодки (мм) | Приложение | Типичные поверхности и формы заготовок | |||||||
| Плоский | Помахал рукой | Косой | Разная высота | Выпуклый | жирный | |||||
|
|
|
|
|
|
|||||
| Компактная реклама | Плоский (U) |
|
ø1,5~ø3,5 | Для адсорбции заготовок с ровной и недеформированной поверхностью. | ⚪ | X | X | X | X | X |
| Плоский с пазом (UM) |
|
ø4~ø16 | Для заготовки, которая может деформироваться | ⚪ | X | X | X | X | △ | |
| Сильфоны(Б) |
|
ø4~ø16 | Для адсорбции заготовок с наклонной поверхностью | ⚪ | △ | ⚪ | X | △ | X | |
Материал и характеристики колодки
⚪:Влияние незначительное или отсутствует △:Можно использовать в зависимости от условий X:Не подходит
|
Материал
Характеристики
|
Символ | Дюрометр ГС (±5°) |
Цвет из резина |
Операционная температура диапазон (°С) |
Масло сопротивление бензин |
Масло сопротивление бензол |
База сопротивление |
Кислота сопротивление |
Устойчивость к атмосферным воздействиям | Озон сопротивление |
Истирание сопротивление |
Водонепроницаемый | Растворитель сопротивление (Бензол, толуол) |
Приложение |
| НБР | N | 50 | Черный | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Передача общих работ, Гофрокартон, Шпон, Железная плита и другие. |
| Силиконовая резина | S | 45 ~ 50 | Белый | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Удаление из литья под давлением, Тонкая обработка, Кухонный комбайн |
| Уретановая резина | U | 50 ~ 60 | Коричневый | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Гофрокартон, Железная плита, Шпонированная плита |
| ФКМ | F | 60 | Черный | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическая работа |
| Проводящий NBR | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Общая работа полупроводников (сопротивление статическому электричеству) | |
| Проводящая силиконовая резинка | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статическое электричество) |
В приведенной выше таблице приведены только общие характеристики рассматриваемых резиновых материалов. Синий символ — модели по индивидуальному заказу.
Схема применения пневматических компонентов (вакуумных присосок) в различных отраслях промышленности.
I. Основные сильные стороны
II. Извлечение заявок по отраслям
А. Медицина и медицинская промышленность
А.1: Основные требования:Чистый и экологически чистый (соответствует FDA/GMP), бережный и не повреждающий, предотвращает перекрестное загрязнение
A.2 Ключевые сценарии:
1. Фармацевтическая упаковка: флакон с лекарственным средством/фармацевтическая тарелка/приемник инфузионного пакета (силиконовая присоска пищевого качества, без высыпания частиц)
2. Сборка медицинского оборудования: хирургические инструменты/медицинские катетеры/детали протеза (регулируемое отрицательное давление, защита от деформации).
3. Биологическая лаборатория: чашка Петри/центрифужная пробирка/перенос карты реагентов (химически устойчивая, стерильная)
Б. Электронная и полупроводниковая промышленность
B.1 Основные требования:антистатический (10⁶-10¹¹Ом), точное позиционирование (погрешность ≤0,01 мм), устойчивость к царапинам
B.2 Ключевые сценарии:
1. Чип/полупроводник: обработка пластин, упаковка чипов (пористая керамика/антистатическая силиконовая присоска, равномерное отрицательное давление для предотвращения разрыва)
2. Печатная плата/компоненты: Гибкая печатная плата, микрокомпоненты (резисторы 0402) для поверхностного монтажа (тонкие силиконовые/гелевые/микроприсоски для предотвращения складок/разрывов).
3. Дисплей: ЖК-панель/OLED, сенсорное стекло (высокопрозрачный материал, без пятен и царапин).
C. Автомобильная промышленность и промышленность автозапчастей
C.1 Основные требования:большая всасывающая способность (одинарный присосочный диск ≥500 Н), универсальная адаптация (металл/пластик/стекло), противоскользящая
C.2 Ключевые сценарии:
4. Изготовление кузова: сварка стальной пластины/дверной рамы (резина большого диаметра/множественная присоска, противоскользящая текстура)
5. Стекло/Интерьер: Установка лобового стекла, перенос поверхности кожаного сиденья (термостойкие силиконовые/губчатые присоски, защита от деформации)
6. Детали: корпус цилиндра двигателя/захват корпуса коробки передач (вакуум + механический замок, защита от падения)
D. Пищевая и упаковочная промышленность
D.1 Основные требования:Материал пищевого качества (сертифицирован FDA), легко чистится, устойчив к раздавливанию.
D.2 Ключевые сценарии:
1. Обработка пищевых продуктов: сортировка хлебобулочных изделий/свежего мяса/фруктов (губчатая присоска с низким уровнем всасывания, без запаха и легко моется)
2. Автоматизация упаковки: открытие упаковочного пакета, формование стерильной коробки (устранение статического заряда/многоточечное всасывание, подходит для тонкой/жесткой упаковки)
E. Логистика и складское хозяйство
E.1 Основные требования:эффективная адаптация (несколько спецификаций товаров), стабильное давление, защита от падения
E.2 Ключевые сценарии:
1. Обработка картонных коробок: сортировка картонных коробок для электронной коммерции (регулируемая система всасывания, вакуумное давление)
2. Пластина/рулон: деревянная доска/рулон пластиковой пленки (длинная полоса/кольцевая присоска, равномерная адсорбция для предотвращения смещения)
F. Новая энергетика и специальные отрасли
F.1 Новая энергия (литиевая батарея/фотоэлектрические батареи):
1. Литиевая аккумуляторная пластина (антистатическая пористая присоска, защита от пыли), фотоэлектрическое стекло (большая силиконовая присоска, без царапин)
F.2 Печать и бумага
1. Захват бумаги/печатной продукции (абсорбирующий бумажный материал, небольшое отрицательное давление для предотвращения разрывов и загрязнения чернил)
III. Краткое изложение основной логики адаптации
| Характеристики заготовки | Программа адаптации пипеток | Соответствующие отраслевые сценарии |
| Тонкий/хрупкий/точный | Силиконовый/керамический материал, микроотрицательное давление, микровсасывающая насадка. | Электронные полупроводники, фармацевтика |
| Тяжелые предметы / Большой размер | Резиновый материал, присоска большого диаметра, несколько присосок. | Автомобили, логистические панели |
| Здоровье/Предотвращение загрязнения | Пищевой/медицинский силикон, легкая в уходе конструкция. | Медицина, еда |
| Мягкие/неровные поверхности | Губчатый материал, деформируемая присоска. | Салон автомобиля, еда |
| Антистатические требования | Антистатический силикон, с поддержкой ионного ветра | электронный полупроводник |
