Шаровые шарниры высокой жесткости, вакуумные присоски ZP3E

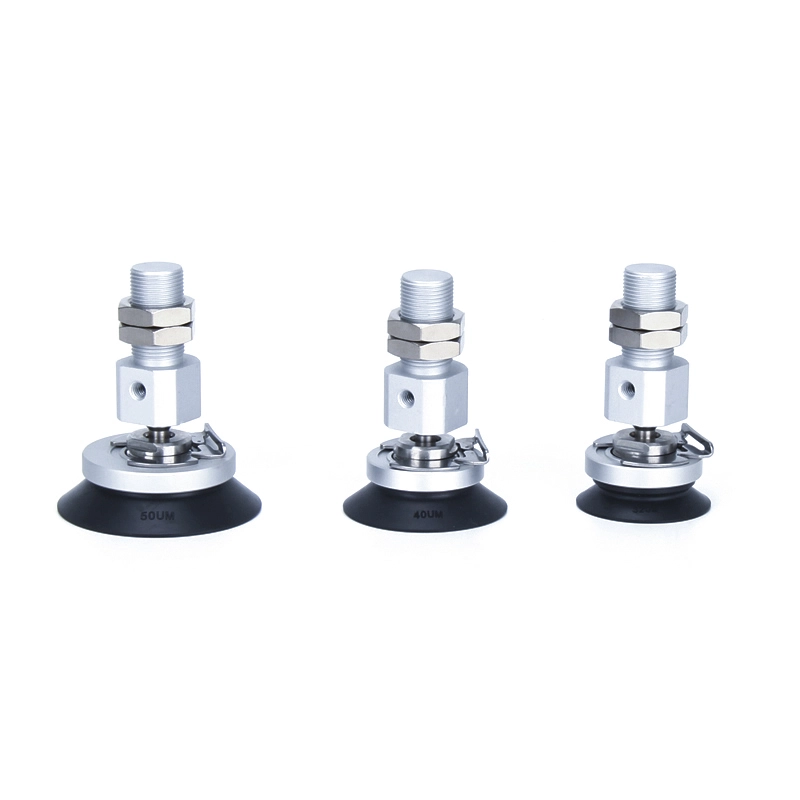

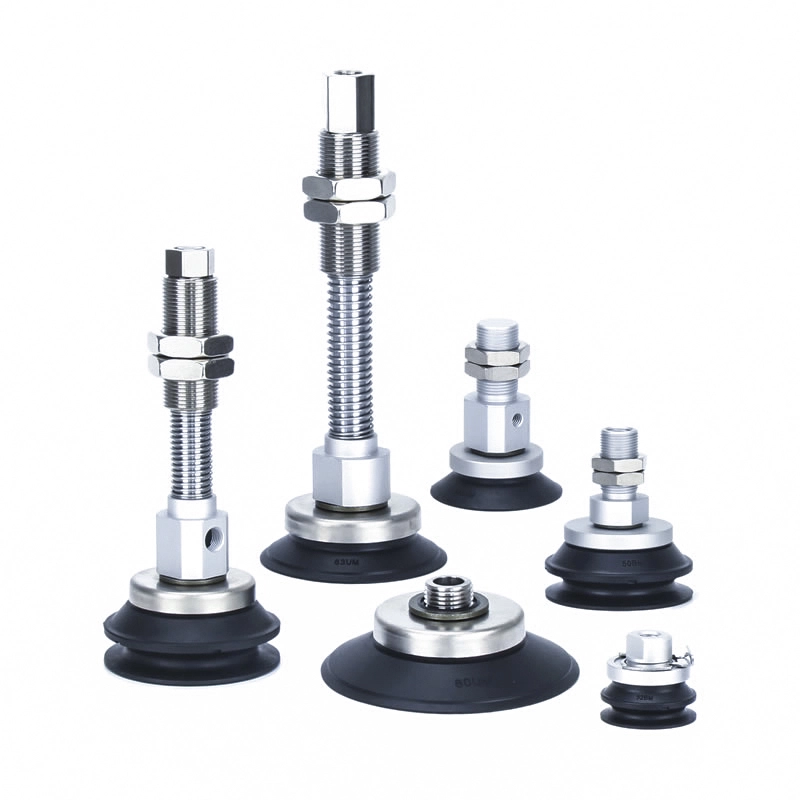

Серия ZP3E-TF с адаптером и вакуумными подушками шарового шарнира высокой жесткости

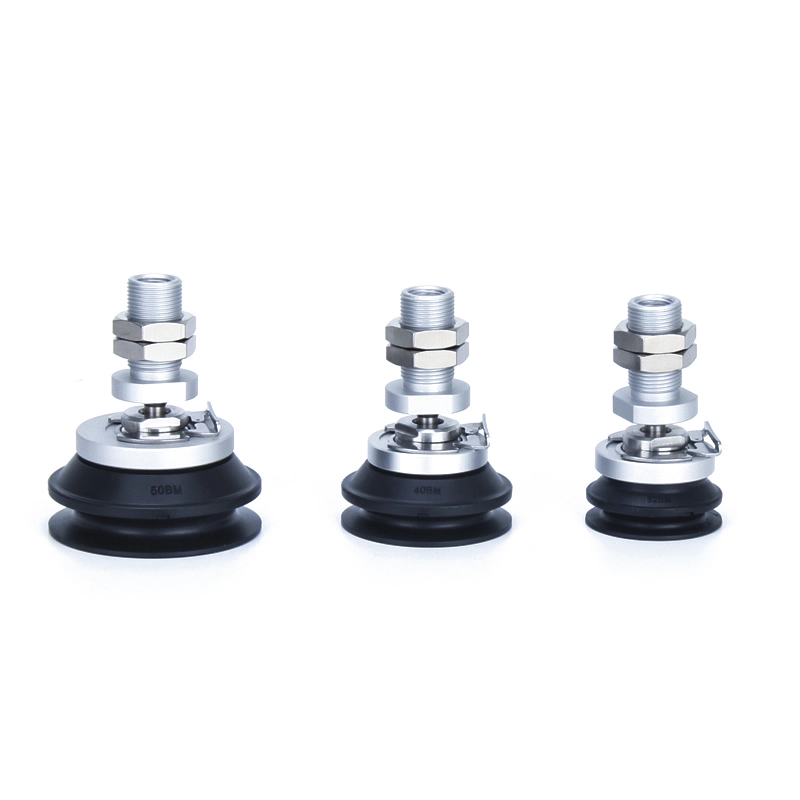

Серия ZP3E-TF с буферными вакуумными подушками шарового шарнира высокой жесткости

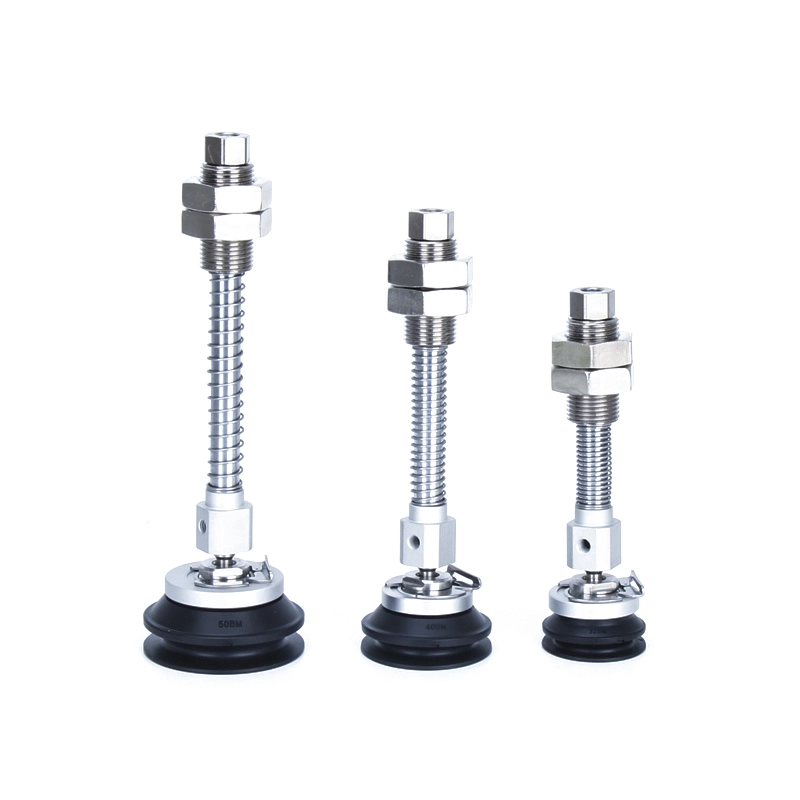

Серия ZP3E-YF с адаптером и вакуумными подушками шарового шарнира высокой жесткости

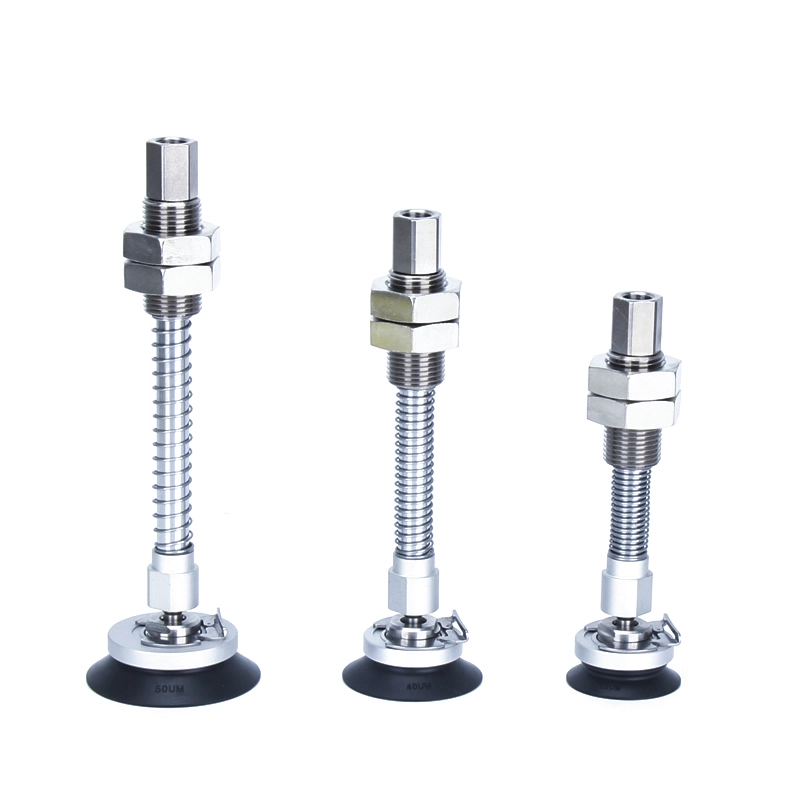

Серия ZP3E-YF с буферными вакуумными подушками шарового шарнира высокой жесткости
Описание
Как заказать
Технические характеристики/Материал
Приложения
Ресурс

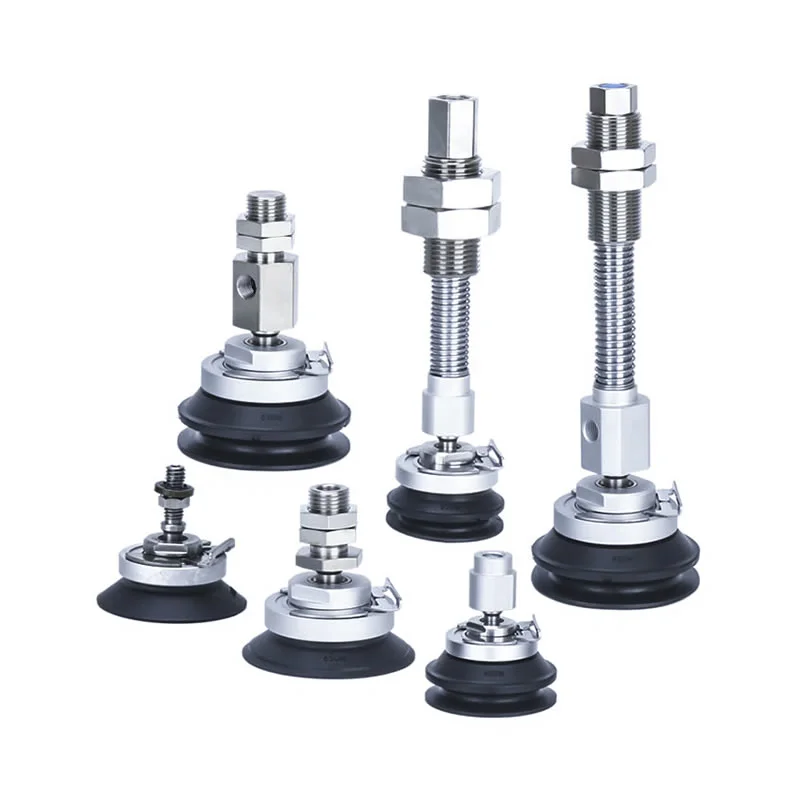

Вакуумные присоски с шаровым шарниром высокой жесткости ZP3E — это вакуумные присоски промышленного класса, разработанные специально для перемещения тяжелых, больших заготовок или заготовок с неровной поверхностью в автоматизированных системах.
Его конструкция высокой жесткости обеспечивает стабильное сцепление с тяжелыми материалами, такими как стекло, металлические листы и картон.
Конструкция шарового шарнира позволяет регулировать несколько углов, позволяя чашке автоматически адаптироваться к наклонным или неровным поверхностям.
Рифленая уплотнительная поверхность повышает способность удерживать вакуум, обеспечивая эффективное всасывание даже при работе с пористыми материалами.
Эта серия продуктов широко используется в таких областях, как робототехника, упаковка, автомобилестроение и обработка стекла; он особенно хорошо подходит для применений с чрезвычайно высокими требованиями к усилию захвата, стабильности и гибкости.
Ключевые особенности
**Высокая жесткость и стабильность**
Эта серия, специально разработанная для тяжелых заготовок с большой поверхностью, таких как стекло, металлические листы и картон, предлагает диапазон диаметров от 32 мм до 125 мм с возможностью создания как однослойных, так и двухслойных структур. Поверхность имеет рифленую текстуру, которая эффективно улучшает удержание вакуума и обеспечивает стабильность захвата даже при работе с пористыми материалами.
**Функциональность шарового шарнира**
Благодаря интегрированной конструкции шарового шарнира устройство обеспечивает гибкую регулировку под разными углами. Он автоматически компенсирует наклонные или неровные поверхности детали, обеспечивая постоянную производительность уплотнения и надежную силу всасывания во время динамических операций по перемещению.
**Дополнительный механизм буферизации**
Дополнительный буферный механизм может быть добавлен для поглощения ударных сил, возникающих при контакте присоски с заготовкой. Это эффективно защищает корпус присоски и поверхности прецизионных заготовок от повреждений. В условиях высокочастотной езды на велосипеде эта функция помогает продлить срок службы оборудования и повысить его общую долговечность.
**Варианты материалов**
Вакуумные присоски с шаровым шарниром повышенной жесткости ZP3E изготовлены с использованием высококачественных резиновых и силиконовых материалов, обеспечивающих превосходные уплотняющие свойства и износостойкость. В качестве опции доступны антистатические материалы, что делает устройство пригодным для использования в производстве электроники и в чистых помещениях. Кроме того, его можно использовать в сочетании с фитингами из нержавеющей стали для удовлетворения конкретных требований производства литий-ионных аккумуляторов и суровых промышленных условий.
**Съёмная конструкция**
Благодаря модульной конструкции высокопрочные вакуумные присоски с шаровым шарниром ZP3E облегчают регулярное обслуживание и замену компонентов. Это эффективно сводит к минимуму время простоя и снижает долгосрочные эксплуатационные расходы. Кроме того, его гибкие возможности конфигурации позволяют легко интегрировать его в широкий спектр автоматизированных систем.

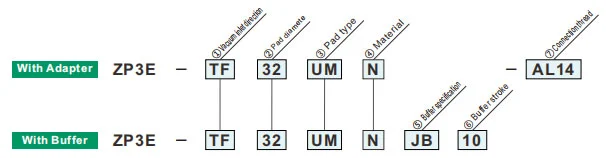

Как заказать
| ①Направление подачи вакуума | |
| ТФ | Вертикальный |
| ЮФ | Боковой |
| ②Диаметр колодки (мм) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ⑤Спецификация буфера | |
| Джей Би | Вращающийся (латунь, со втулкой) |
| Дж.Ф. | Вращающийся (сталь, с втулкой) |
| ③Тип колодки | |
| УМ | Плоского типа с канавкой |
| БМ | Тип сильфона с ребрами и канавками |
| ④Материал | |
| N | НБР |
| S | Силиконовая резина |
| U | Уретановая резина |
| F | ФКМ |
| ГН | Проводящий NBR |
| GS | Проводящая силиконовая резина |
Зеленый символ — модели по индивидуальному заказу.
| ⑥Буферный ход | |
| 10 | 10 мм |
| 25 | 25 мм |
| 30 | 30 мм |
| 50 | 50 мм |
| 75 | 75 мм |
| 100 | 100 мм |
| ⑦Вакуумный вход | ZP3E-T /Вертикальный | ZP3E-Y /боковой | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Наружная резьба | АЛ6 | М6 х1 | ● | — | — | — |
| АЛ12 | М12 х1,25 | — | ● | — | — | |
| АЛ14 | М14 х1 | ● | — | ● | — | |
| АЛ16 | М16 х1,5 | — | ● | — | ● | |
| Женский | Б8 | М8 х1,25 | ● | — | ● | — |
| Б12 | М12 х1,75 | — | ● | — | ● | |
Реактивная сила пружины
| Диаметр колодки (мм) |
Момент затяжки ±5% [Н·м] | Ход буфера (мм) | Реактивная сила пружины [Н] | ||
| Латунь, с втулкой (JB) | Сталь, с втулкой (JF) | При 0 ударе | На полном ходу | ||
| ø32~ø50 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| ø63~ø125 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Материал и характеристики колодки
⚪:Влияние незначительное или отсутствует △:Можно использовать в зависимости от условий X:Не подходит
|
Материал
Характеристики
|
Символ | Дюрометр ГС (±5°) |
Цвет из резина |
Операционная температура диапазон (°С) |
Масло сопротивление бензин |
Масло сопротивление бензол |
База сопротивление |
Кислота сопротивление |
Устойчивость к атмосферным воздействиям | Озон сопротивление |
Истирание сопротивление |
Водонепроницаемый | Растворитель сопротивление (Бензол, толуол) |
Приложение |
| НБР | N | 50 | Черный | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Передача общих работ, Гофрокартон, Шпон, Железная плита и другие. |
| Силиконовая резина | S | 45 ~ 50 | Белый | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Удаление из литья под давлением, Тонкая обработка, Кухонный комбайн |
| Уретановая резина | U | 50 ~ 60 | Коричневый | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Гофрокартон, Железная плита, Шпонированная плита |
| ФКМ | F | 60 | Черный | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическая работа |
| Проводящий NBR | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Общая работа полупроводников (сопротивление статическому электричеству) | |
| Проводящая силиконовая резинка | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статическое электричество) |
В приведенной выше таблице приведены только общие характеристики рассматриваемых резиновых материалов. Синий символ — модели по индивидуальному заказу.
Схема применения пневматических компонентов (вакуумных присосок) в различных отраслях промышленности.
I. Основные сильные стороны
II. Извлечение заявок по отраслям
А. Медицина и медицинская промышленность
А.1: Основные требования:Чистый и экологически чистый (соответствует FDA/GMP), бережный и не повреждающий, предотвращает перекрестное загрязнение
A.2 Ключевые сценарии:
1. Фармацевтическая упаковка: флакон с лекарственным средством/фармацевтическая тарелка/приемник инфузионного пакета (силиконовая присоска пищевого качества, без высыпания частиц)
2. Сборка медицинского оборудования: хирургические инструменты/медицинские катетеры/детали протеза (регулируемое отрицательное давление, защита от деформации).
3. Биологическая лаборатория: чашка Петри/центрифужная пробирка/перенос карты реагентов (химически устойчивая, стерильная)
Б. Электронная и полупроводниковая промышленность
B.1 Основные требования:антистатический (10⁶-10¹¹Ом), точное позиционирование (погрешность ≤0,01 мм), устойчивость к царапинам
B.2 Ключевые сценарии:
1. Чип/полупроводник: обработка пластин, упаковка чипов (пористая керамика/антистатическая силиконовая присоска, равномерное отрицательное давление для предотвращения разрыва)
2. Печатная плата/компоненты: Гибкая печатная плата, микрокомпоненты (резисторы 0402) для поверхностного монтажа (тонкие силиконовые/гелевые/микроприсоски для предотвращения складок/разрывов).
3. Дисплей: ЖК-панель/OLED, сенсорное стекло (высокопрозрачный материал, без пятен и царапин).
C. Автомобильная промышленность и промышленность автозапчастей
C.1 Основные требования:большая всасывающая способность (одинарный присосочный диск ≥500 Н), универсальная адаптация (металл/пластик/стекло), противоскользящая
C.2 Ключевые сценарии:
4. Изготовление кузова: сварка стальной пластины/дверной рамы (резина большого диаметра/множественная присоска, противоскользящая текстура)
5. Стекло/Интерьер: Установка лобового стекла, перенос поверхности кожаного сиденья (термостойкие силиконовые/губчатые присоски, защита от деформации)
6. Детали: корпус цилиндра двигателя/захват корпуса коробки передач (вакуум + механический замок, защита от падения)
D. Пищевая и упаковочная промышленность
D.1 Основные требования:Материал пищевого качества (сертифицирован FDA), легко чистится, устойчив к раздавливанию.
D.2 Ключевые сценарии:
1. Обработка пищевых продуктов: сортировка хлебобулочных изделий/свежего мяса/фруктов (губчатая присоска с низким уровнем всасывания, без запаха и легко моется)
2. Автоматизация упаковки: открытие упаковочного пакета, формование стерильной коробки (устранение статического заряда/многоточечное всасывание, подходит для тонкой/жесткой упаковки)
E. Логистика и складское хозяйство
E.1 Основные требования:эффективная адаптация (несколько спецификаций товаров), стабильное давление, защита от падения
E.2 Ключевые сценарии:
1. Обработка картонных коробок: сортировка картонных коробок для электронной коммерции (регулируемая система всасывания, вакуумное давление)
2. Пластина/рулон: деревянная доска/рулон пластиковой пленки (длинная полоса/кольцевая присоска, равномерная адсорбция для предотвращения смещения)
F. Новая энергетика и специальные отрасли
F.1 Новая энергия (литиевая батарея/фотоэлектрические батареи):
1. Литиевая аккумуляторная пластина (антистатическая пористая присоска, защита от пыли), фотоэлектрическое стекло (большая силиконовая присоска, без царапин)
F.2 Печать и бумага
1. Захват бумаги/печатной продукции (абсорбирующий бумажный материал, небольшое отрицательное давление для предотвращения разрывов и загрязнения чернил)
III. Краткое изложение основной логики адаптации
| Характеристики заготовки | Программа адаптации пипеток | Соответствующие отраслевые сценарии |
| Тонкий/хрупкий/точный | Силиконовый/керамический материал, микроотрицательное давление, микровсасывающая насадка. | Электронные полупроводники, фармацевтика |
| Тяжелые предметы / Большой размер | Резиновый материал, присоска большого диаметра, несколько присосок. | Автомобили, логистические панели |
| Здоровье/Предотвращение загрязнения | Пищевой/медицинский силикон, легкая в уходе конструкция. | Медицина, еда |
| Мягкие/неровные поверхности | Губчатый материал, деформируемая присоска. | Салон автомобиля, еда |
| Антистатические требования | Антистатический силикон, с поддержкой ионного ветра | электронный полупроводник |
Руководство по установке
Скачать PDF
Предупреждение +Внимание (прочитайте перед использованием)
Скачать PDF
