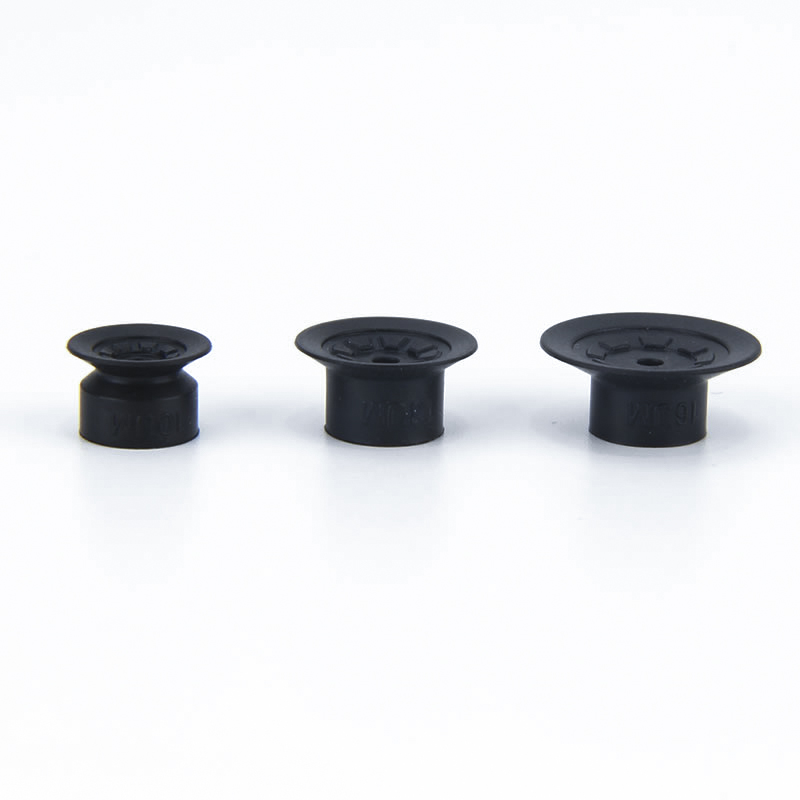

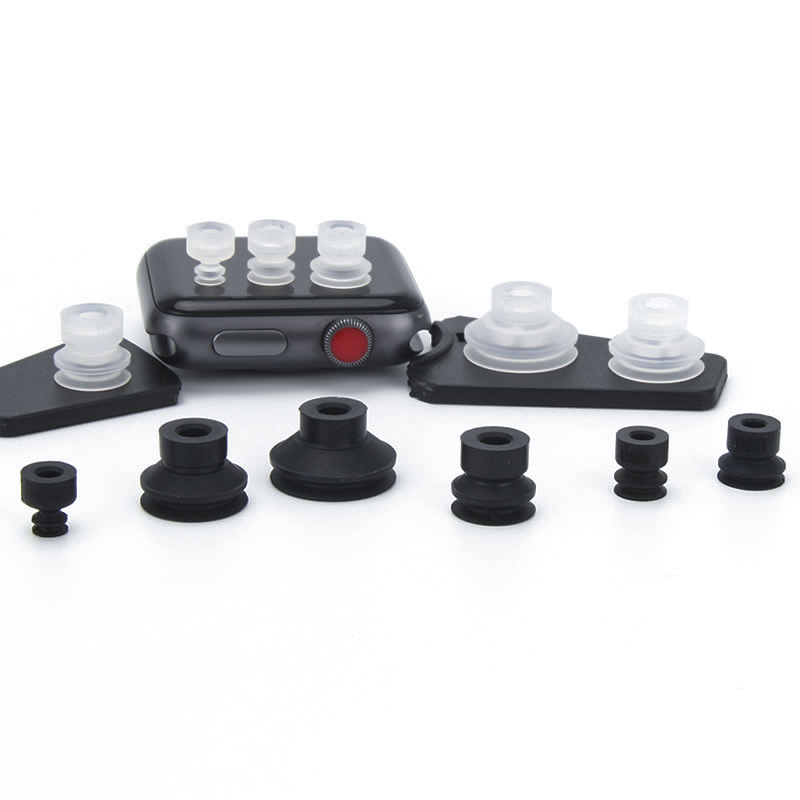

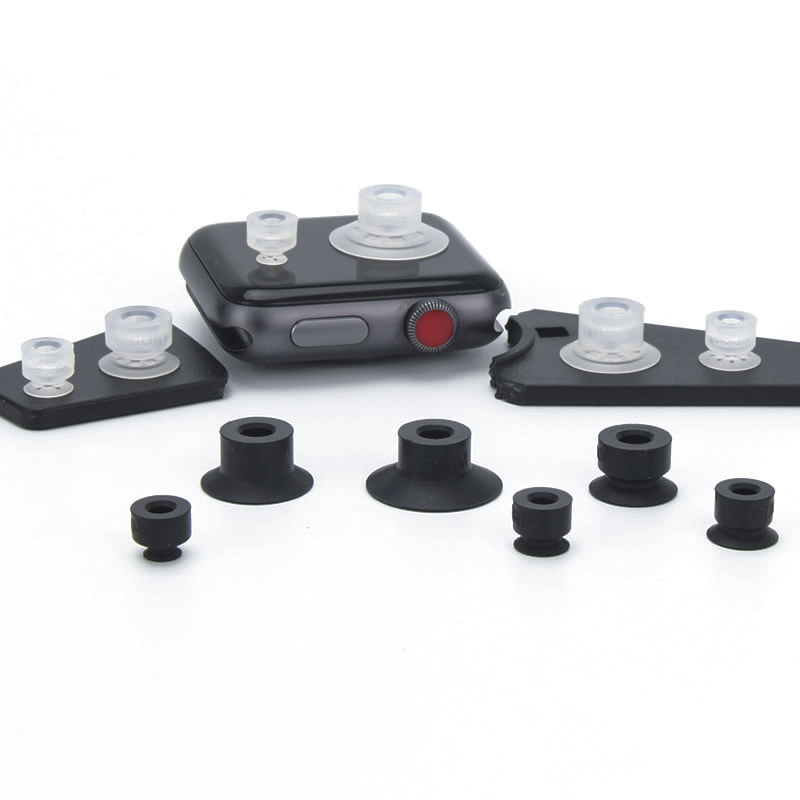

Вакуумные присоски прямого монтажа с низким коэффициентом трения ZP3
Commaelec является профессиональным производителем и поставщиком, специализирующимся на вакуумных присосках прямого монтажа с низким коэффициентом трения ZP3. Эти компактные устройства диаметром от 4 до 16 мм специально разработаны для электронной промышленности. Благодаря встроенному телескопическому буферному стержню, который генерирует минимальное количество пыли, они особенно хорошо подходят для использования в точной электронике, медицине и фармацевтике.
Нажмите и начните выбор
》Вернуться к информации о продукте
Вакуумные присоски прямого монтажа с низким коэффициентом трения ZP3

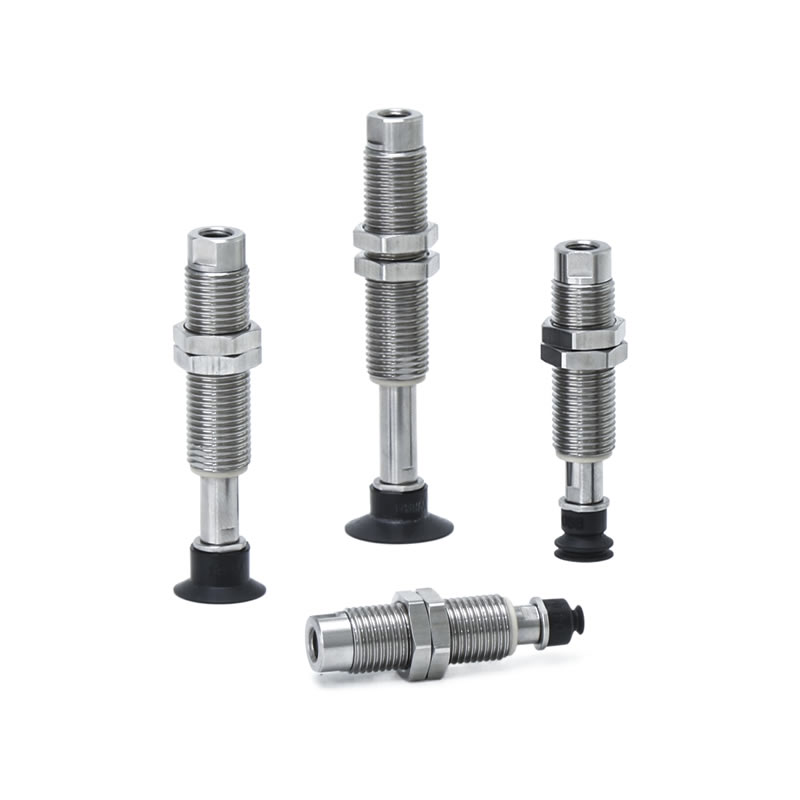

Серия ZP3-T с компактной вакуумной подушкой с буфером низкого трения
Описание
Как заказать
Технические характеристики/Материал
Приложения
Ресурс
Вакуумные присоски прямого монтажа с низким коэффициентом трения ZP3 — это компактные, прецизионные присоски, разработанные для электронной, медицинской и фармацевтической промышленности. Эти вакуумные присоски диаметром от 4 до 16 мм оснащены встроенным телескопическим буферным стержнем, который сводит к минимуму образование пыли, обеспечивая безопасное и чистое обращение с деликатными компонентами.
Что такое вакуумные присоски прямого монтажа с низким коэффициентом трения ZP3?
Специализированная вакуумная подставка с возможностью прямого монтажа для автоматизированных систем.
Имеет телескопический буфер с низким коэффициентом трения, снижающий износ и загрязнение во время повторяющихся циклов.
Совместим с вертикальным и боковым направлением подачи вакуума, что обеспечивает гибкую установку на тесных производственных линиях.
Доступен в исполнении из высококачественной резины, силикона и антистатических материалов, с дополнительными адаптерами и аксессуарами из нержавеющей стали для литиевых батарей.
Приложения
Работа с прецизионной электроникой, такой как печатные платы и микрочипы.
Медицинская и фармацевтическая сборка, где чистота и низкий уровень загрязнения имеют решающее значение.
Интеграция в роботизированные системы захвата и размещения и автоматизированные сборочные линии.
Работа с небольшим оборудованием и компонентами литиевых батарей, требующими минимального образования пыли.
Преимущества
Компактная конструкция с низким коэффициентом трения сводит к минимуму износ, пыль и необходимость технического обслуживания.
Высокая адаптируемость, поддержка различных ориентаций вакуумного входа и конфигураций буфера.
Вакуумные присоски прямого монтажа с низким коэффициентом трения ZP3 изготовлены из прочных материалов, таких как силикон и резина, для обеспечения стабильного и длительного всасывания, тем самым обеспечивая увеличенный срок службы.
Гибкие варианты с адаптерами, буферными кронштейнами и аксессуарами из нержавеющей стали для специализированных промышленных нужд.
Экономически эффективное производство в Китае с использованием отработанных технологий и стабильной цепочки поставок обеспечивает своевременную доставку и высокое качество работы.
Почему выбирают Commaelec?
Надежный производитель и поставщик с собственным производством и обширным складом.
Разнообразный портфель продуктов, включающий множество спецификаций, форм и вариантов материалов.
Продуманная технология, обеспечивающая прочную адгезию, стабильность и безопасную обработку материалов.
Клиентоориентированное обслуживание с быстрым ответом, настройкой и технической поддержкой для бесшовной интеграции.
Как заказать
- Снижение количества частиц ниже 1/10 (по сравнению с предыдущими продуктами).
- Медный сплав не использовался.
- С низким трением, низким уровнем шума! Уровень шума 45дБ.
- Плавное движение вверх и вниз в соответствии с антиэксцентричной структурой.
- Проблема застревания вала из-за натяжения трубки решена!
| ①Направление подачи вакуума | |
| T | Вертикальный |
| ②Диаметр колодки (мм) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Тип колодки | |
| УМ | Плоский с пазом |
| B | Сильфоны |
| ④Материал | |
| N | НБР |
| S | Силиконовая резина |
| U | Уретановая резина |
| F | ФКМ |
| ГН | Проводящий NBR |
| GS | Проводящая силиконовая резина |
Зеленый символ — модели по индивидуальному заказу.
| ⑤Спецификация буфера | |
| D | Вращающийся (с низким коэффициентом трения) |
| ⑥Ход буфера (мм) | |
| 3 | 3 |
| 6 | 6 |
| 10 | 10 |
| 15 | 15 |
| ⑧ Вакуумный вход | |
| Б5 | М5 х 0,8 |
Размеры (мм)
Зеленый символ — модели по индивидуальному заказу.
УМ
Плоский с пазом
| Модель | A | B | C | D | Буфер | |||||||
|
① Вакуум входное отверстие направление |
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
⑤ Буфер спец. |
⑥ Буфер гладить |
⑧ Вакуум входное отверстие |
||||||
| ЗП3 | T |
4 6 8 |
УМ |
N S U F ГН GS |
D | 3 | Б5 | 41 | 5 | 25 | 6 | Д1003СМ-ЗП3Д-Т2 |
| 6 | 47 | 8 | 28 | Д1006СМ-ЗП3Д-Т2 | ||||||||
| 10 | 55 | 12 | 32 | Д1010СМ-ЗП3Д-Т2 | ||||||||
| 15 | 65 | 17 | 37 | Д1015СМ-ЗП3Д-Т2 | ||||||||
|
10 13 16 |
3 | 42 | 5 | 25 | 7 | Д1003СМ-ЗП3Д-Т3 | ||||||
| 6 | 48 | 8 | 28 | Д1006СМ-ЗП3Д-Т3 | ||||||||
| 10 | 56 | 12 | 32 | Д1010СМ-ЗП3Д-Т3 | ||||||||
| 15 | 66 | 17 | 37 | Д1015СМ-ЗП3Д-Т3 | ||||||||
Модель для справки: ZP3-T16UMND15-B5
B
Сильфоны
| Модель | A | B | C | D | Буфер | |||||||
|
① Вакуум входное отверстие направление |
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
⑤ Буфер спец. |
⑥ Буфер гладить |
⑧ Вакуум входное отверстие |
||||||
| ЗП3 | T |
4 6 8 |
B |
N S U F ГН GS |
D | 3 | Б5 | 43 | 5 | 25 | 8 | Д1003СМ-ЗП3Д-Т2 |
| 6 | 49 | 8 | 28 | Д1006СМ-ЗП3Д-Т2 | ||||||||
| 10 | 57 | 12 | 32 | Д1010СМ-ЗП3Д-Т2 | ||||||||
| 15 | 67 | 17 | 37 | Д1015СМ-ЗП3Д-Т2 | ||||||||
|
10 13 16 |
3 | 45 | 5 | 25 | 10 | Д1003СМ-ЗП3Д-Т3 | ||||||
| 6 | 51 | 8 | 28 | Д1006СМ-ЗП3Д-Т3 | ||||||||
| 10 | 59 | 12 | 32 | Д1010СМ-ЗП3Д-Т3 | ||||||||
| 15 | 69 | 17 | 37 | Д1015СМ-ЗП3Д-Т3 | ||||||||
Модель для справки: ZP3-T08BND6-B5
Материал и характеристики колодки
⚪:Влияние незначительное или отсутствует △:Можно использовать в зависимости от условий X:Не подходит
| Тип колодки | Диаметр колодки (мм) | Приложение | Типичные поверхности и формы заготовок | |||||||
| Плоский | Помахал рукой | Косой | Разная высота | Выпуклый | жирный | |||||
|
|
|
|
|
|
|||||
| Компактная реклама | Плоский (U) |
|
ø1,5~ø3,5 | Для адсорбции заготовок с ровной и недеформированной поверхностью. | ⚪ | X | X | X | X | X |
| Плоский с пазом (UM) |
|
ø4~ø16 | Для заготовки, которая может деформироваться | ⚪ | X | X | X | X | △ | |
| Сильфоны(Б) |
|
ø4~ø16 | Для адсорбции заготовок с наклонной поверхностью | ⚪ | △ | ⚪ | X | △ | X | |
Материал и характеристики колодки
⚪:Влияние незначительное или отсутствует △:Можно использовать в зависимости от условий X:Не подходит
|
Материал
Характеристики
|
Символ | Дюрометр ГС (±5°) |
Цвет из резина |
Операционная температура диапазон (°С) |
Масло сопротивление бензин |
Масло сопротивление бензол |
База сопротивление |
Кислота сопротивление |
Устойчивость к атмосферным воздействиям | Озон сопротивление |
Истирание сопротивление |
Водонепроницаемый | Растворитель сопротивление (Бензол, толуол) |
Приложение |
| НБР | N | 50 | Черный | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Передача общих работ, Гофрокартон, Шпон, Железная плита и другие. |
| Силиконовая резина | S | 45 ~ 50 | Белый | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Удаление из литья под давлением, Тонкая обработка, Кухонный комбайн |
| Уретановая резина | U | 50 ~ 60 | Коричневый | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Гофрокартон, Железная плита, Шпонированная плита |
| ФКМ | F | 60 | Черный | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическая работа |
| Проводящий NBR | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Общая работа полупроводников (сопротивление статическому электричеству) | |
| Проводящая силиконовая резинка | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статическое электричество) |
В приведенной выше таблице приведены только общие характеристики рассматриваемых резиновых материалов. Синий символ — модели по индивидуальному заказу.
Схема применения пневматических компонентов (вакуумных присосок) в различных отраслях промышленности.
I. Основные сильные стороны
II. Извлечение заявок по отраслям
А. Медицина и медицинская промышленность
А.1: Основные требования:Чистый и экологически чистый (соответствует FDA/GMP), бережный и не повреждающий, предотвращает перекрестное загрязнение
A.2 Ключевые сценарии:
1. Фармацевтическая упаковка: флакон с лекарственным средством/фармацевтическая тарелка/приемник инфузионного пакета (силиконовая присоска пищевого качества, без высыпания частиц)
2. Сборка медицинского оборудования: хирургические инструменты/медицинские катетеры/детали протеза (регулируемое отрицательное давление, защита от деформации).
3. Биологическая лаборатория: чашка Петри/центрифужная пробирка/перенос карты реагентов (химически устойчивая, стерильная)
Б. Электронная и полупроводниковая промышленность
B.1 Основные требования:антистатический (10⁶-10¹¹Ом), точное позиционирование (погрешность ≤0,01 мм), устойчивость к царапинам
B.2 Ключевые сценарии:
1. Чип/полупроводник: обработка пластин, упаковка чипов (пористая керамика/антистатическая силиконовая присоска, равномерное отрицательное давление для предотвращения разрыва)
2. Печатная плата/компоненты: Гибкая печатная плата, микрокомпоненты (резисторы 0402) для поверхностного монтажа (тонкие силиконовые/гелевые/микроприсоски для предотвращения складок/разрывов).
3. Дисплей: ЖК-панель/OLED, сенсорное стекло (высокопрозрачный материал, без пятен и царапин).
C. Автомобильная промышленность и промышленность автозапчастей
C.1 Основные требования:большая всасывающая способность (одинарный присосочный диск ≥500 Н), универсальная адаптация (металл/пластик/стекло), противоскользящая
C.2 Ключевые сценарии:
4. Изготовление кузова: сварка стальной пластины/дверной рамы (резина большого диаметра/множественная присоска, противоскользящая текстура)
5. Стекло/Интерьер: Установка лобового стекла, перенос поверхности кожаного сиденья (термостойкие силиконовые/губчатые присоски, защита от деформации)
6. Детали: корпус цилиндра двигателя/захват корпуса коробки передач (вакуум + механический замок, защита от падения)
D. Пищевая и упаковочная промышленность
D.1 Основные требования:Материал пищевого качества (сертифицирован FDA), легко чистится, устойчив к раздавливанию.
D.2 Ключевые сценарии:
1. Обработка пищевых продуктов: сортировка хлебобулочных изделий/свежего мяса/фруктов (губчатая присоска с низким уровнем всасывания, без запаха и легко моется)
2. Автоматизация упаковки: открытие упаковочного пакета, формование стерильной коробки (устранение статического заряда/многоточечное всасывание, подходит для тонкой/жесткой упаковки)
E. Логистика и складское хозяйство
E.1 Основные требования:эффективная адаптация (несколько спецификаций товаров), стабильное давление, защита от падения
E.2 Ключевые сценарии:
1. Обработка картонных коробок: сортировка картонных коробок для электронной коммерции (регулируемая система всасывания, вакуумное давление)
2. Пластина/рулон: деревянная доска/рулон пластиковой пленки (длинная полоса/кольцевая присоска, равномерная адсорбция для предотвращения смещения)
F. Новая энергетика и специальные отрасли
F.1 Новая энергия (литиевая батарея/фотоэлектрические батареи):
1. Литиевая аккумуляторная пластина (антистатическая пористая присоска, защита от пыли), фотоэлектрическое стекло (большая силиконовая присоска, без царапин)
F.2 Печать и бумага
1. Захват бумаги/печатной продукции (абсорбирующий бумажный материал, небольшое отрицательное давление для предотвращения разрывов и загрязнения чернил)
III. Краткое изложение основной логики адаптации
| Характеристики заготовки | Программа адаптации пипеток | Соответствующие отраслевые сценарии |
| Тонкий/хрупкий/точный | Силиконовый/керамический материал, микроотрицательное давление, микровсасывающая насадка. | Электронные полупроводники, фармацевтика |
| Тяжелые предметы / Большой размер | Резиновый материал, присоска большого диаметра, несколько присосок. | Автомобили, логистические панели |
| Здоровье/Предотвращение загрязнения | Пищевой/медицинский силикон, легкая в уходе конструкция. | Медицина, еда |
| Мягкие/неровные поверхности | Губчатый материал, деформируемая присоска. | Салон автомобиля, еда |
| Антистатические требования | Антистатический силикон, с поддержкой ионного ветра | электронный полупроводник |
Руководство по установке
Скачать PDF
Предупреждение +Внимание (прочитайте перед использованием)
Скачать PDF
