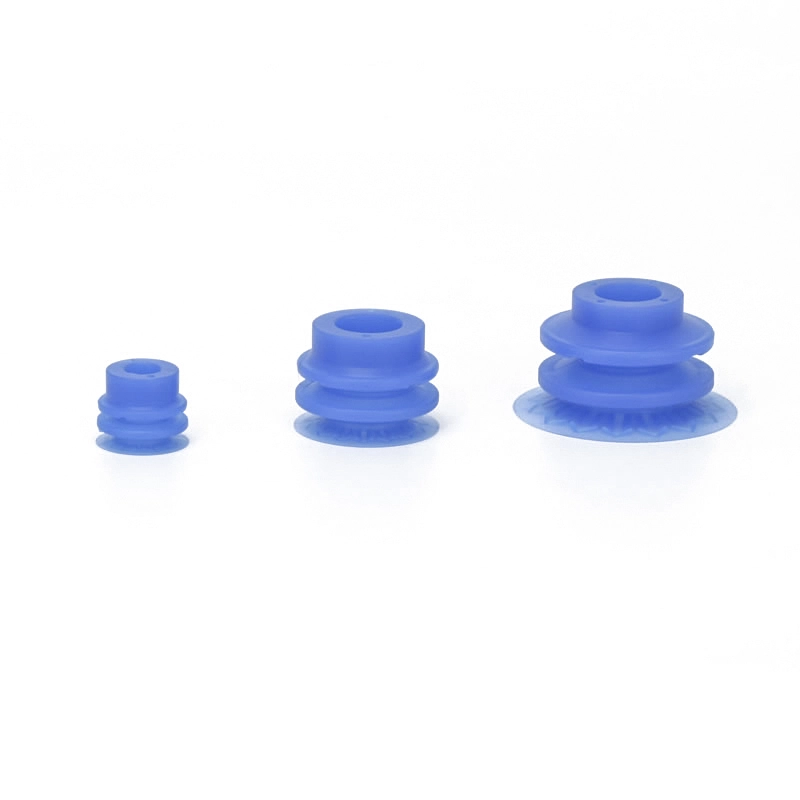

Сильфонные 2,5-ступенчатые вакуумные присоски ZP3P-JT
2,5-ступенчатые вакуумные присоски для сильфонов ZP3P-JT предназначены для высокоточной обработки тонких, гибких и легко деформируемых материалов. Они широко применяются в автоматизированных упаковочных линиях для пищевых, медицинских и потребительских товаров, обеспечивая стабильный захват пленочных пакетов, пластиковых листов и мягкой упаковки. Благодаря гибкой уплотнительной кромке и гигиеническим силиконовым материалам они обеспечивают постоянную адгезию, уменьшают деформацию и поддерживают чистую и эффективную работу в высокоскоростных средах автоматизации.
Нажмите и начните выбор
》Вернуться к информации о продукте
Сильфонные 2,5-ступенчатые вакуумные присоски ZP3P-JT

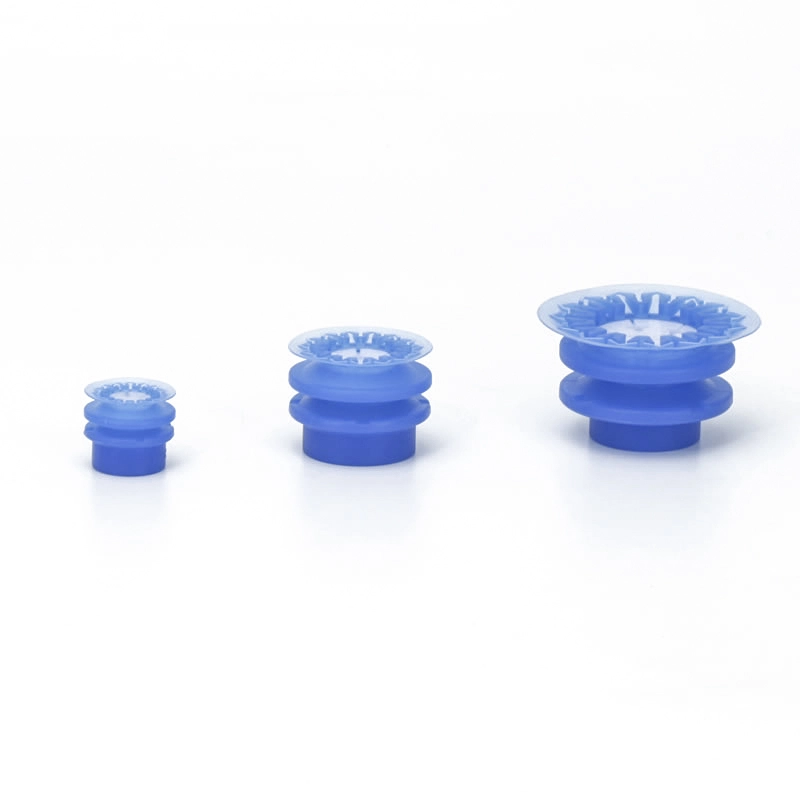

Серия ZP3P Сильфонный 2,5-ступенчатый вакуумный блок

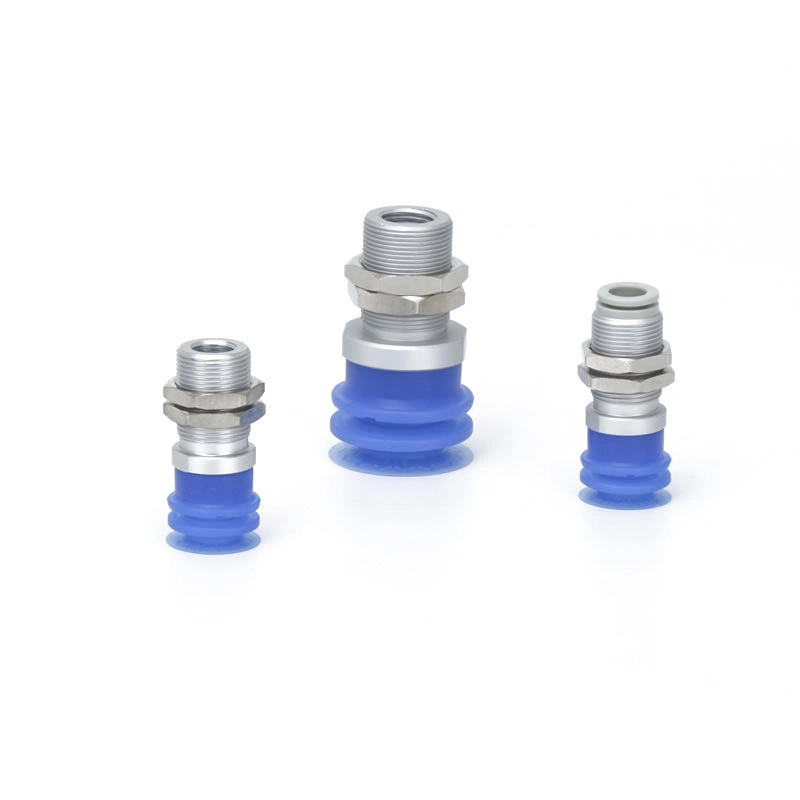

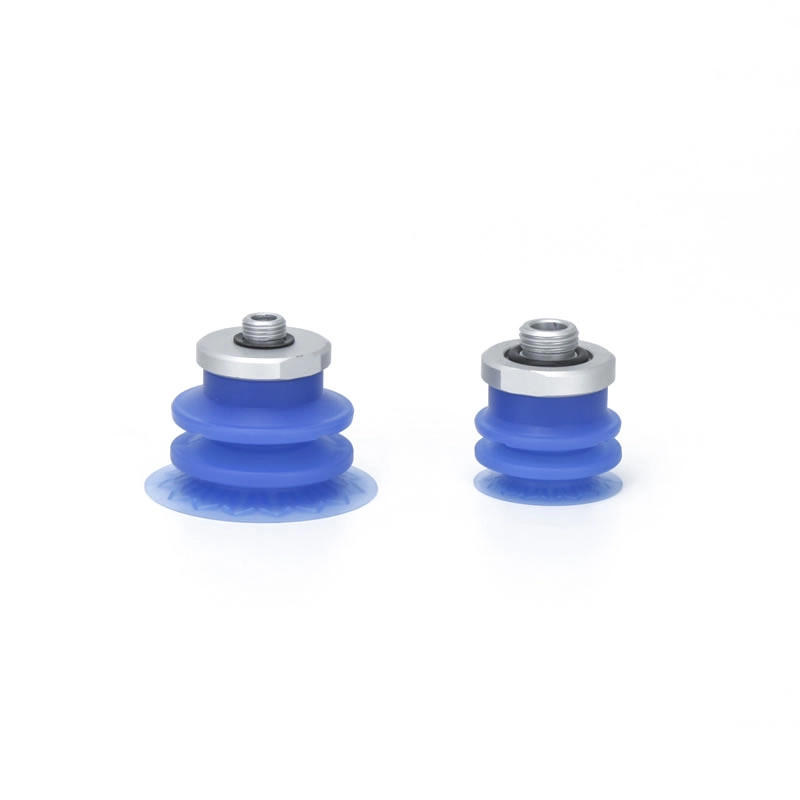

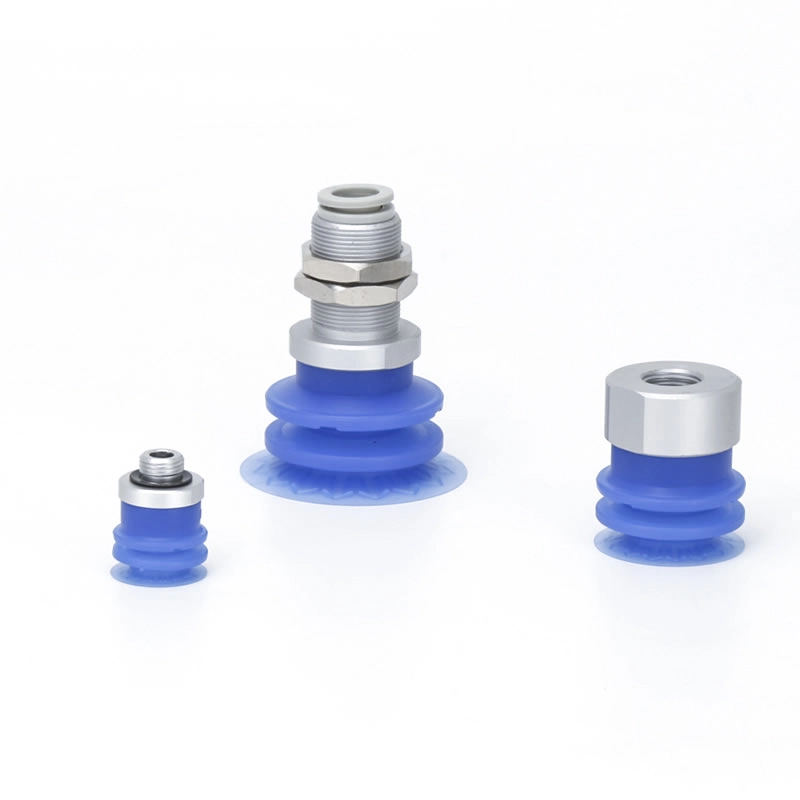

Серия ZP3P-T с сильфонным адаптером, 2,5-ступенчатые вакуумные подушки
Описание
Как заказать
Технические характеристики/Материал
Приложения
Ресурс
Ключевые преимущества сильфонных 2,5-ступенчатых вакуумных присосок ZP3P-JT
Оптимальная адаптация и гибкость:Сильфонная конструкция и гибкая юбка соответствуют неровным или изогнутым поверхностям пленки, обеспечивая надежный захват.
Отличный эффект демпфирования:Конструкция «гармошка» поглощает вибрацию при высокоскоростных операциях, уменьшая деформацию пленки.
Компенсация высоты:Многоступенчатые слои позволяют работать с пленками разной толщины без потери всасывания.
Уменьшение урона/маркировки:Мягкий силикон и специальные юбки защищают деликатную упаковку, предотвращая появление складок, разрывов и следов.
Универсальная обработка материалов:Подходит для пищевых, медицинских и косметических упаковочных пленок, а также тонких пластиков и этиленовых листов.
Упрощенный дизайн:Одноуровневые или многоуровневые конфигурации обеспечивают простую установку и интеграцию в автоматизированные системы захвата и размещения.
Часто задаваемые вопросы
Для чего используется серия ZP3P-JT?
Сильфонные 2,5-ступенчатые вакуумные присоски ZP3P-JT используются для работы с гибкими пленками и тонкими деформируемыми материалами. Они широко применяются в пищевой и медицинской упаковке, включая пакеты для напитков, порошковые пакеты и фармацевтическую упаковку, а также в логистической сортировке и автоматизированной обработке пленки.
Есть ли возможность уменьшить деформацию сумки?
Да, гибкая уплотнительная юбка и оптимизированная структура ребер помогают равномерно распределять давление.
Минимизирует образование складок, утечек и деформаций во время транспортировки.
Каковы основные характеристики присоски ZP3P-JT?
Сильфонные 2,5-ступенчатые вакуумные присоски ZP3P-JT имеют 2,5-ступенчатую сильфонную конструкцию, обеспечивающую сочетание гибкости и амортизирующих свойств. Его юбка имеет усиленную ребристую конструкцию, что эффективно повышает герметичность и стабильность. Плоская присоска обеспечивает надежный захват тонкопленочных материалов, а устройство поддерживает ускорения до 4G, эффективно подавляя вибрацию и деформацию.
Подходят ли они для высокоскоростных приложений?
Да, предназначен для высокоскоростных автоматизированных производственных линий.
Стабильная производительность при быстром ускорении/замедлении (до 4G)
Идеально подходит для быстрой транспортировки и упаковки.

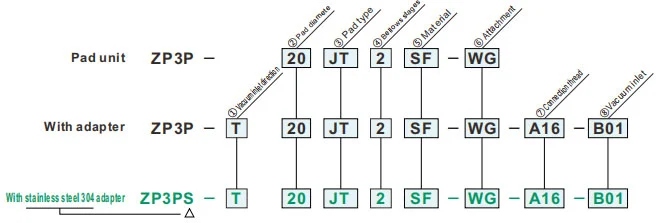

Как заказать
- Для адсорбционного переноса заготовок в гибкой упаковке из мягкой пленки.
- Тонкопленочная юбка и ребра специальной формы.
- Плоская насадка для уменьшения морщин
- Подушечка синего цвета, легко отличить вакуумную подушечку по цвету во время проверки загрязнения.
Технические характеристики
| Диапазон рабочих температур | - 30 ~ 90 ℃ | |
| Подушка | Материал | Силиконовая резина |
| Цвет | Синий | |
| Твердость (по Шору А: ±5°) | А40/С | |
| Вложение | Материал | Синтетическая смола/Нержавеющая сталь |
| Цвет | Белый | |
| ①Направление подачи вакуума | |
| T | Вертикальный |
| ②Диаметр колодки (мм) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③Тип колодки | |
| Джей Ти | Тип сильфона |
| ④Сильфонные ступени | |
| 2 | 2.5-этап |
| ⑤Материал | |
| Сан-Франциско | Силиконовая резина |
| ⑥Вложение | |
| ноль | Без вложения |
| W | Крепление с большим отверстием |
| ВФ | Плоское крепление |
| ВМ | Сетчатое крепление |
| РГ | Пористая насадка |
| ⑦Соединительная резьба | ⑧Вакуумный вход | Диаметр колодки | |||||
| ø20~ø25 | ø32~ø50 | ||||||
| - | ноль | - | Мужской нить |
АГ01 | Г1/8 | ● | ● |
| АГ02 | Г1/4 | ● | ● | ||||
| АГ03 | G3/8 | ● | ● | ||||
| АГ04 | Г1/2 | - | ● | ||||
| Женский нить |
БГ01 | Г1/8 | ● | - | |||
| БГ02 | Г1/4 | - | ● | ||||
| Мужской нить |
А16 | М16 х1,0 | Женский нить |
B01 | Рк1/8 | ● | - |
| В одно касание примерка |
08 | Рк1/4 | ● | - | |||
| А20 | М20 х1,0 | Женский нить |
B02 | 8 мм | - | ● | |
| В одно касание примерка |
10 | 10 мм | - | ● | |||
| Вложение | W | ВФ | ВМ | РГ | |
| Изображение детали |
|
|
|
|
|
| Описание | Увеличенный размер отверстия для обеспечения скорости всасывающего потока. Совместим с вакуумными насосами. |
Для уменьшения морщин Для тонких заготовок с небольшой деформацией. Всасывающее отверстие закрыто плоской поверхностью для предотвращения всасывания заготовки. Ограничивает движение юбки и снижает повреждение заготовки. |
Предотвращает попадание посторонних веществ в трубопровод. Легко проверить на засорение и легко чистить. Снижение частоты замены всасывающего фильтрующего элемента. | - | |
| Номер детали | ø20 | ZP3PW-20JT2 | ZP3PWF-20JT2 | ЗП3ШИМ-20JT2 | ZP3PWG-20JT2 |
| ø25 | ZP3PW-25JT2 | ZP3PWF-25JT2 | ЗП3ШИМ-25JT2 | ZP3PWG-25JT2 | |
| ø32 | ZP3PW-32JT2 | ZP3PWF-32JT2 | ЗП3ШИМ-32JT2 | ZP3PWG-32JT2 | |
| ø40 | ZP3PW-40JT2 | ZP3PWF-40JT2 | ЗП3ШИМ-40JT2 | ZP3PWG-40JT2 | |
| ø50 | ZP3PW-50JT2 | ZP3PWF-50JT2 | ЗП3ШИМ-50JT2 | ZP3PWG-50JT2 | |
Материал и характеристики колодки
⚪:Влияние незначительное или отсутствует △:Можно использовать в зависимости от условий X:Не подходит
|
Материал
Характеристики
|
Символ | Дюрометр ГС (±5°) |
Цвет из резина |
Операционная температура диапазон (°С) |
Масло сопротивление бензин |
Масло сопротивление бензол |
База сопротивление |
Кислота сопротивление |
Устойчивость к атмосферным воздействиям | Озон сопротивление |
Истирание сопротивление |
Водонепроницаемый | Растворитель сопротивление (Бензол, толуол) |
Приложение |
| НБР | N | 50 | Черный | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Передача общих работ, Гофрокартон, Шпон, Железная плита и другие. |
| Силиконовая резина | S | 45 ~ 50 | Белый | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Удаление из литья под давлением, Тонкая обработка, Кухонный комбайн |
| Уретановая резина | U | 50 ~ 60 | Коричневый | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Гофрокартон, Железная плита, Шпонированная плита |
| ФКМ | F | 60 | Черный | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическая работа |
| Проводящий NBR | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Общая работа полупроводников (сопротивление статическому электричеству) | |
| Проводящая силиконовая резинка | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статическое электричество) |
В приведенной выше таблице приведены только общие характеристики рассматриваемых резиновых материалов. Синий символ — модели по индивидуальному заказу.
Схема применения пневматических компонентов (вакуумных присосок) в различных отраслях промышленности.
I. Основные сильные стороны
II. Извлечение заявок по отраслям
А. Медицина и медицинская промышленность
А.1: Основные требования:Чистый и экологически чистый (соответствует FDA/GMP), бережный и не повреждающий, предотвращает перекрестное загрязнение
A.2 Ключевые сценарии:
1. Фармацевтическая упаковка: флакон с лекарственным средством/фармацевтическая тарелка/приемник инфузионного пакета (силиконовая присоска пищевого качества, без высыпания частиц)
2. Сборка медицинского оборудования: хирургические инструменты/медицинские катетеры/детали протеза (регулируемое отрицательное давление, защита от деформации).
3. Биологическая лаборатория: чашка Петри/центрифужная пробирка/перенос карты реагентов (химически устойчивая, стерильная)
Б. Электронная и полупроводниковая промышленность
B.1 Основные требования:антистатический (10⁶-10¹¹Ом), точное позиционирование (погрешность ≤0,01 мм), устойчивость к царапинам
B.2 Ключевые сценарии:
1. Чип/полупроводник: обработка пластин, упаковка чипов (пористая керамика/антистатическая силиконовая присоска, равномерное отрицательное давление для предотвращения разрыва)
2. Печатная плата/компоненты: Гибкая печатная плата, микрокомпоненты (резисторы 0402) для поверхностного монтажа (тонкие силиконовые/гелевые/микроприсоски для предотвращения складок/разрывов).
3. Дисплей: ЖК-панель/OLED, сенсорное стекло (высокопрозрачный материал, без пятен и царапин).
C. Автомобильная промышленность и промышленность автозапчастей
C.1 Основные требования:большая всасывающая способность (одинарный присосочный диск ≥500 Н), универсальная адаптация (металл/пластик/стекло), противоскользящая
C.2 Ключевые сценарии:
4. Изготовление кузова: сварка стальной пластины/дверной рамы (резина большого диаметра/множественная присоска, противоскользящая текстура)
5. Стекло/Интерьер: Установка лобового стекла, перенос поверхности кожаного сиденья (термостойкие силиконовые/губчатые присоски, защита от деформации)
6. Детали: корпус цилиндра двигателя/захват корпуса коробки передач (вакуум + механический замок, защита от падения)
D. Пищевая и упаковочная промышленность
D.1 Основные требования:Материал пищевого качества (сертифицирован FDA), легко чистится, устойчив к раздавливанию.
D.2 Ключевые сценарии:
1. Обработка пищевых продуктов: сортировка хлебобулочных изделий/свежего мяса/фруктов (губчатая присоска с низким уровнем всасывания, без запаха и легко моется)
2. Автоматизация упаковки: открытие упаковочного пакета, формование стерильной коробки (устранение статического заряда/многоточечное всасывание, подходит для тонкой/жесткой упаковки)
E. Логистика и складское хозяйство
E.1 Основные требования:эффективная адаптация (несколько спецификаций товаров), стабильное давление, защита от падения
E.2 Ключевые сценарии:
1. Обработка картонных коробок: сортировка картонных коробок для электронной коммерции (регулируемая система всасывания, вакуумное давление)
2. Пластина/рулон: деревянная доска/рулон пластиковой пленки (длинная полоса/кольцевая присоска, равномерная адсорбция для предотвращения смещения)
F. Новая энергетика и специальные отрасли
F.1 Новая энергия (литиевая батарея/фотоэлектрические батареи):
1. Литиевая аккумуляторная пластина (антистатическая пористая присоска, защита от пыли), фотоэлектрическое стекло (большая силиконовая присоска, без царапин)
F.2 Печать и бумага
1. Захват бумаги/печатной продукции (абсорбирующий бумажный материал, небольшое отрицательное давление для предотвращения разрывов и загрязнения чернил)
III. Краткое изложение основной логики адаптации
| Характеристики заготовки | Программа адаптации пипеток | Соответствующие отраслевые сценарии |
| Тонкий/хрупкий/точный | Силиконовый/керамический материал, микроотрицательное давление, микровсасывающая насадка. | Электронные полупроводники, фармацевтика |
| Тяжелые предметы / Большой размер | Резиновый материал, присоска большого диаметра, несколько присосок. | Автомобили, логистические панели |
| Здоровье/Предотвращение загрязнения | Пищевой/медицинский силикон, легкая в уходе конструкция. | Медицина, еда |
| Мягкие/неровные поверхности | Губчатый материал, деформируемая присоска. | Салон автомобиля, еда |
| Антистатические требования | Антистатический силикон, с поддержкой ионного ветра | электронный полупроводник |
Руководство по установке
Скачать PDF
Предупреждение +Внимание (прочитайте перед использованием)
Скачать PDF
