Вакуумное всасывание является основным решением для «гибкого захвата» в промышленной автоматизации с четырьмя основными преимуществами: захват без повреждения, адаптируемость к заготовкам из нескольких материалов/нестандартной формы, чистота и защита окружающей среды, а также гибкость в эксплуатации. Его можно адаптировать к различным отраслевым характеристикам заготовок (тонкие/толстые, прецизионные/грубые, санитарные/стандартные).

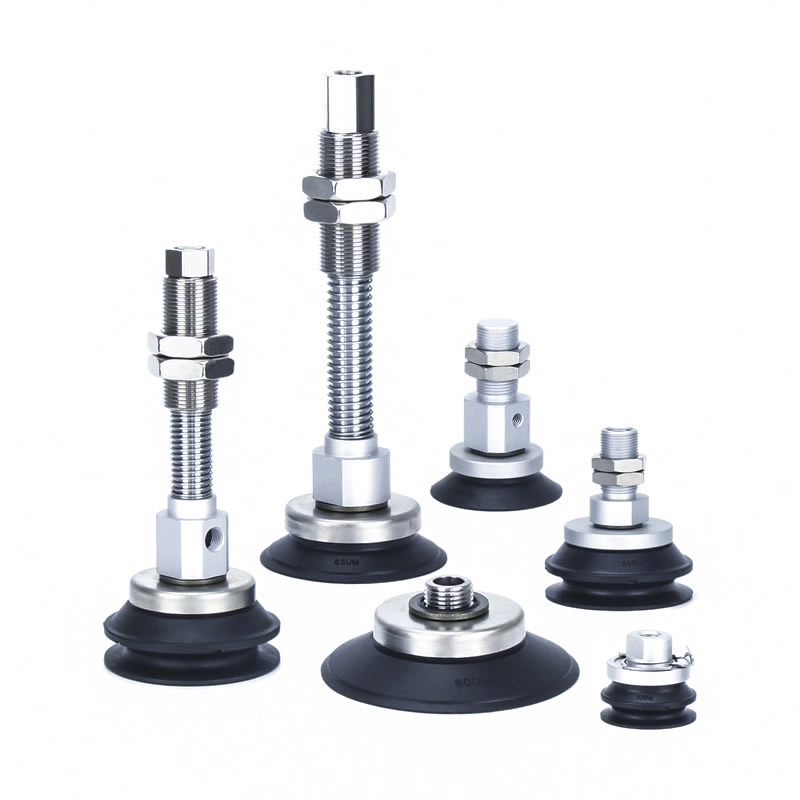

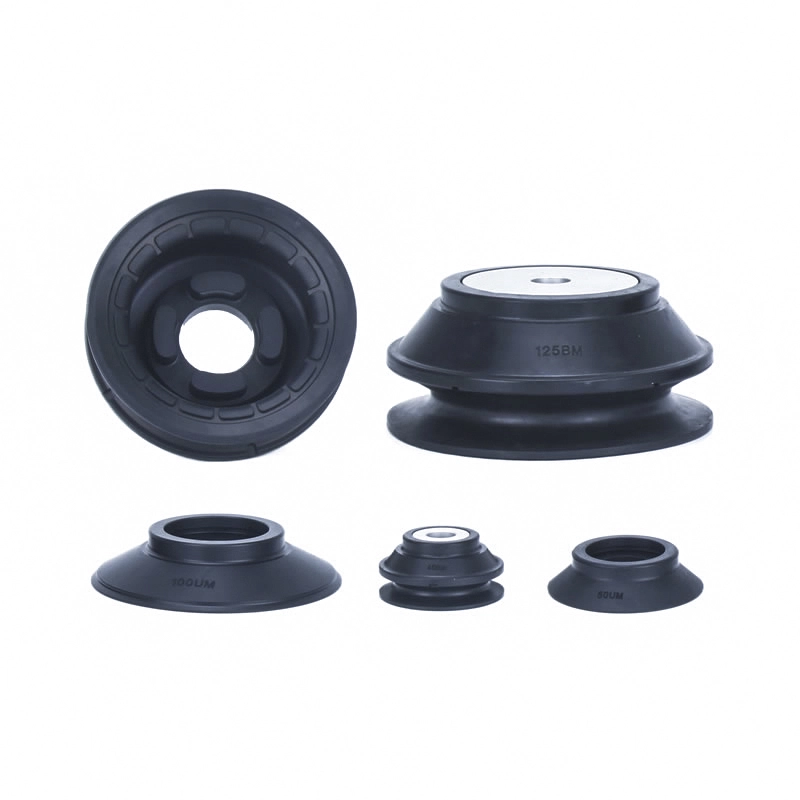

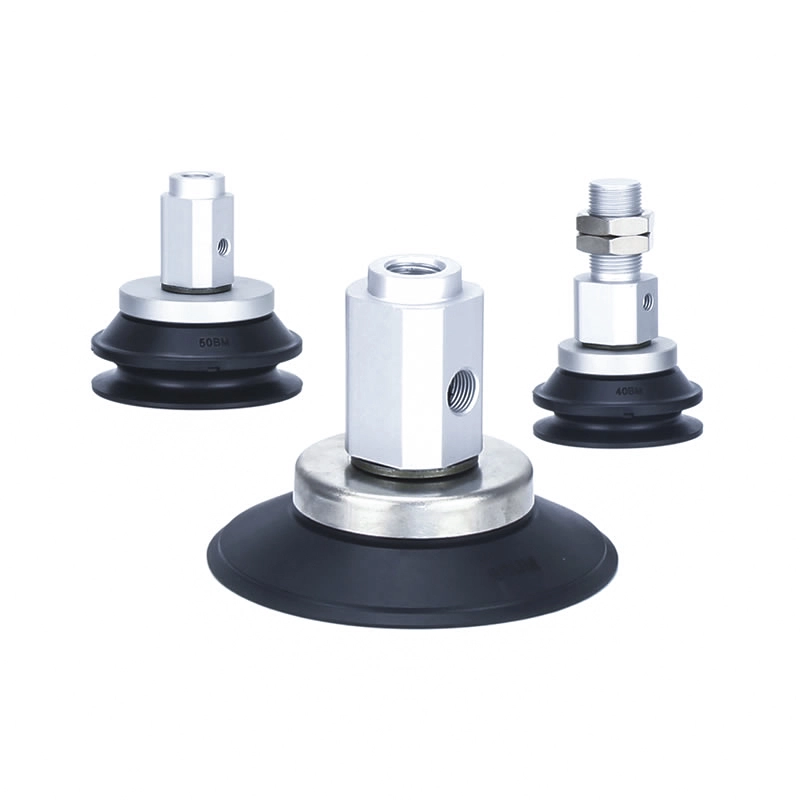

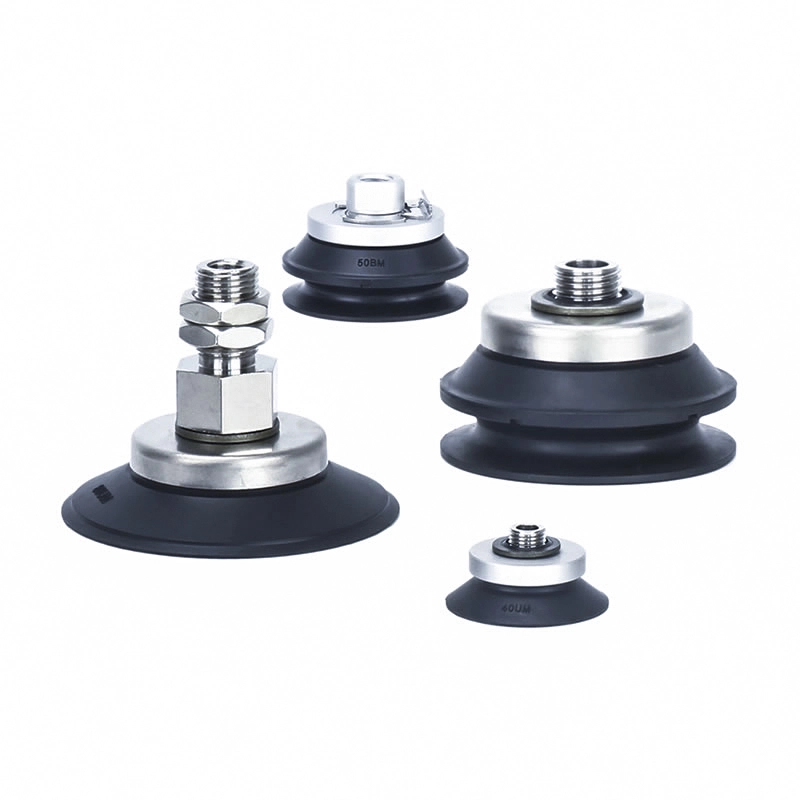

Вакуумные присоски высокой жесткости ZP3E
Вакуумные присоски высокой жесткости ZP3E предназначены для работы с большими нагрузками и пористыми заготовками. Благодаря рифленой уплотняющей поверхности и гармошке они обеспечивают прочное сцепление с неровными поверхностями. Идеально подходят для стекла, металлических листов и упаковки, они обеспечивают стабильный захват, не оставляют следов и надежную работу в системах автоматизации с высокими расходами. Он также широко используется на производственных линиях в различных отраслях, включая производство электроники, сборку автомобилей и логистическую сортировку.
Нажмите и начните выбор
》Вернуться к информации о продукте
Вакуумные присоски высокой жесткости ZP3E
Вакуумный блок высокой жесткости серии ZP3E
Серия ZP3E-T с адаптером, вакуумные колодки высокой жесткости

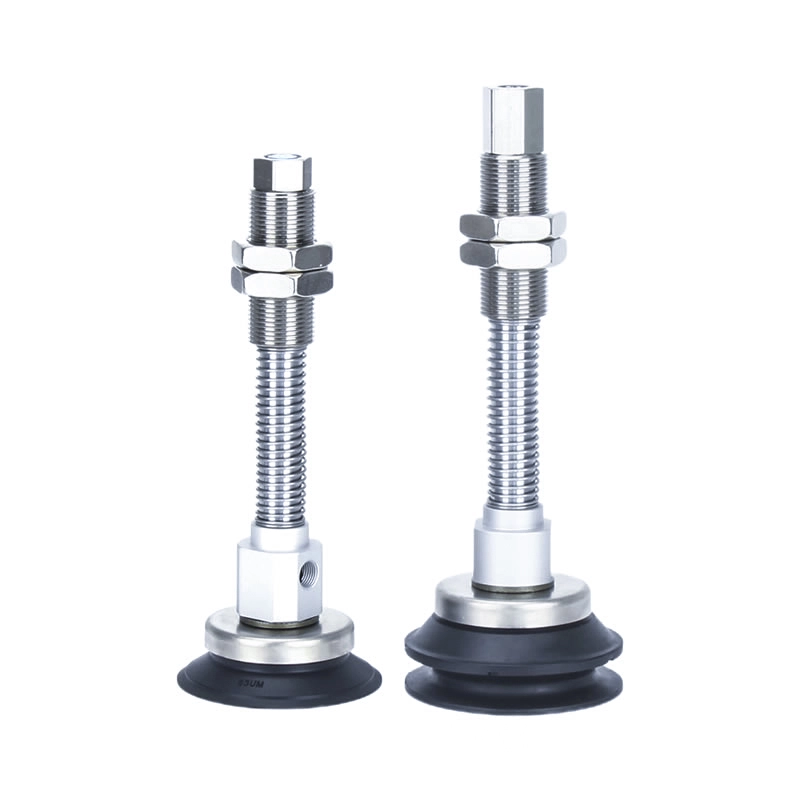

Серия ZP3E-T с буферными вакуумными подушками повышенной жесткости
Серия ZP3E-Y с адаптером, вакуумные колодки высокой жесткости
Серия ZP3E-Y с буферными вакуумными подушками повышенной жесткости
Описание
Как заказать
Технические характеристики/Материал
Приложения
Ресурс
Вакуумные присоски высокой жесткости ZP3E — это вакуумные присоски промышленного класса, предназначенные для перемещения тяжелых грузов на заготовках большой площади. Они идеально подходят для применений, требующих сильной адгезии, высокой воздухонепроницаемости и стабильного захвата даже на неровных или слегка проницаемых поверхностях.
Ключевые особенности
Возможность работы в тяжелых условиях
Вакуумные присоски высокой жесткости ZP3E разработаны специально для больших и тяжелых заготовок, таких как картон, стеклянные панели и металлические листы.
Диапазон диаметров:от 32 мм до 125 мм
Доступны в однослойной и двухслойной конфигурациях.
Улучшенные характеристики уплотнения
Рифленая всасывающая поверхность улучшает стабильность захвата и поддерживает вакуум.
Уплотняющая структура в форме гармошки адаптируется к наклонным или неровным поверхностям.
Обеспечивает надежную адгезию даже для изогнутых или нестандартных заготовок.
Оптимизирован для пористых материалов
Подходит для картона, картона и других проницаемых материалов.
Эффективно работает с вакуумными системами с высоким расходом.
Поддерживает постоянное всасывание, несмотря на небольшую утечку воздуха.
Гибкая установка
Несколько вариантов монтажа для различных конфигураций автоматизации
Совместимость с роботизированным оружием и автоматизированными производственными линиями.
Приложения
Оборудование промышленной автоматизации
Машины для формования бумажных коробок:Транспортировка и размещение листов картона
Упаковочные системы:Складывайте и перемещайте тяжелые коробки и материалы.
Роботизированная автоматизация:Стабильный захват и быстрое освобождение на сборочных линиях
Обращение с заготовками
Обработка стекла:Не оставляющее следов обращение с гладкими и тяжелыми стеклянными панелями
Металлические и пластиковые листы:Стальные пластины, алюминиевые листы и толстые пластиковые плиты.
Логистика и складирование:Автоматизированное штабелирование тяжелых продуктов
Преимущества производительности
Конструкция высокой жесткости обеспечивает устойчивость при работе с тяжелыми грузами.
Не оставляющая следов конструкция защищает чувствительные поверхности, например стекло, от повреждений.
Надежная способность удерживать вакуум обеспечивает надежную работу в сложных условиях.
Вакуумные присоски высокой жесткости ZP3E подходят для использования в электронной, автомобильной, логистической и обрабатывающей промышленности.
Почему стоит выбрать вакуумные присоски ZP3E китайского производства
Экономичное производство с надежной производительностью
Продуманная технология с использованием высококачественного силикона и передовой вакуумной герметизации.
Широкий ассортимент продукции для удовлетворения различных промышленных потребностей
Стабильная цепочка поставок, обеспечивающая быструю и стабильную доставку.

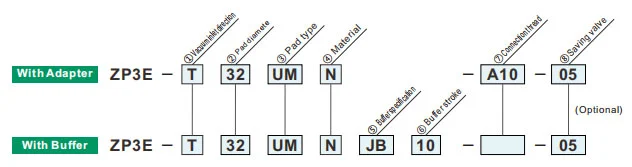

Как заказать
| ②Диаметр колодки (мм) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Тип колодки | |
| УМ | Плоского типа с канавкой |
| БМ | Тип сильфона с ребрами и канавками |
| ④Материал | |
| N | НБР |
| S | Силиконовая резина |
| U | Уретановая резина |
| F | ФКМ |
| ГН | Проводящий NBR |
| GS | Проводящая силиконовая резина |
Зеленый символ — модели по индивидуальному заказу.
| ⑧Пластина | |
| ноль | Без пластины |
| P | С пластиной |
|
Модель
②Диаметр колодки (мм)
|
Плоского типа с пазом (UM) | Тип сильфона с ребрами и канавками (ВМ) | ||||||||||||
| 32 | 40 | 50 | 63 | 80 | 100 | 125 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| ЗП3ЕА-П1 | ● | ● | — | — | — | — | — | ● | ● | — | — | — | — | — |
| ЗП3ЕА-П2 | — | — | ● | — | — | — | — | — | — | ● | — | — | — | — |
| ЗП3ЕА-П3 | — | — | — | ● | ● | — | — | — | — | — | ● | — | — | — |
| ЗП3ЕА-П4 | — | — | — | — | — | ● | — | — | — | — | — | ● | — | — |
| ЗП3ЕА-П5 | — | — | — | — | — | — | ● | — | — | — | — | — | ● | — |
| ЗП3ЕА-П6 | — | — | — | — | — | — | — | — | — | — | — | — | — | ● |
| ①Направление подачи вакуума | |
| T | Вертикальный |
| Y | Боковой |
| ②Диаметр колодки (мм) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Тип колодки | |
| УМ | Плоского типа с канавкой |
| БМ | Тип сильфона с ребрами и канавками |
| ④Материал | |
| N | НБР |
| S | Силиконовая резина |
| U | Уретановая резина |
| F | ФКМ |
| ГН | Проводящий NBR |
| GS | Проводящая силиконовая резина |
Зеленый символ — модели по индивидуальному заказу.
| ⑦Вакуумный вход | ZP3E-T /Вертикальный | ZP3E-Y /боковой | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Наружная резьба | А10 | М10 х1 | ● | — | — | — |
| АГ1 | Г1/8 | ● | — | — | — | |
| А16 | М16 х1,5 | — | ● | — | — | |
| АЛ14 | М14 х1 | ● | — | ● | — | |
| АЛ16 | М16 х1,5 | — | ● | — | ● | |
| Женская резьба | Б8 | М8 х1,25 | ● | — | ● | — |
| Б10 | М10 х1,5 | ● | — | — | — | |
| Б12 | М12 х1,75 | — | ● | — | ● | |
| Б18 | М18 х1,5 | — | ● | — | — | |
| ⑤Спецификация буфера | |
| Джей Би | Вращающийся (латунь, со втулкой) |
| Дж.Ф. | Вращающийся (сталь, с втулкой) |
| КБ | Невращающийся (латунь, со втулкой) |
| ⑦Вакуумный вход | А14 | ноль | А18 | ноль | |
| М14х1 | М18х1,5 | М18х1,5 | М22х1,5 | ||
| ⑥Буферный ход | ø32~ø50 | ø32~ø50 | ø63~ø80 | ø63~ø125 | |
| 10 | 10 мм | ● | ● | ● | ● |
| 20 | 20 мм | ● | — | — | — |
| 25 | 25 мм | — | ● | ● | ● |
| 30 | 30 мм | ● | ● | ● | ● |
| 50 | 50 мм | — | ● | ● | ● |
| 75 | 75 мм | — | ● | ● | ● |
| 100 | 100 мм | — | — | — | ● |
| ⑧Сохранительный клапан с фиксированным отверстием | |||
| размер (мм) |
Диаметр колодки | ||
| ø32~ø50 | ø63~ø125 | ||
| 05 | ø0,5 | ● | — |
| 07 | ø0,7 | ● | — |
| 10 | ø1,0 | ● | — |
| 01 | Ссылка СВКС |
— | ● |
| 02 | — | ● | |
| 03 | — | ● | |
| 04 | — | ● | |
| 05 | — | ● | |
| 06 | — | ● | |
| 07 | — | ● | |
| 08 | — | ● | |
Реактивная сила пружины
| Соединительная резьба | Момент затяжки±5% [Н·м] | Ход буфера (мм) | Реактивная сила пружины[Н] | ||
| Латунь, с втулкой (JB/KB) | Сталь, с втулкой (JF) | При 0 ударе | На полном ходу | ||
| М14х1 | 6.5 | — | 10 | 3 | 4.5 |
| 20 | 5 | ||||
| 30 | 5.2 | ||||
| М18х1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| М22х1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Материал и характеристики колодки
⚪:Влияние незначительное или отсутствует △:Можно использовать в зависимости от условий X:Не подходит
|
Материал
Характеристики
|
Символ | Дюрометр ГС (±5°) |
Цвет из резина |
Операционная температура диапазон (°С) |
Масло сопротивление бензин |
Масло сопротивление бензол |
База сопротивление |
Кислота сопротивление |
Устойчивость к атмосферным воздействиям | Озон сопротивление |
Истирание сопротивление |
Водонепроницаемый | Растворитель сопротивление (Бензол, толуол) |
Приложение |
| НБР | N | 50 | Черный | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Передача общих работ, Гофрокартон, Шпон, Железная плита и другие. |
| Силиконовая резина | S | 45 ~ 50 | Белый | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Удаление из литья под давлением, Тонкая обработка, Кухонный комбайн |
| Уретановая резина | U | 50 ~ 60 | Коричневый | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Гофрокартон, Железная плита, Шпонированная плита |
| ФКМ | F | 60 | Черный | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическая работа |
| Проводящий NBR | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Общая работа полупроводников (сопротивление статическому электричеству) | |
| Проводящая силиконовая резинка | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статическое электричество) |
В приведенной выше таблице приведены только общие характеристики рассматриваемых резиновых материалов. Синий символ — модели по индивидуальному заказу.
Схема применения пневматических компонентов (вакуумных присосок) в различных отраслях промышленности.
I. Основные сильные стороны
II. Извлечение заявок по отраслям
А. Медицина и медицинская промышленность
А.1: Основные требования:Чистый и экологически чистый (соответствует FDA/GMP), бережный и не повреждающий, предотвращает перекрестное загрязнение
A.2 Ключевые сценарии:
1. Фармацевтическая упаковка: флакон с лекарственным средством/фармацевтическая тарелка/приемник инфузионного пакета (силиконовая присоска пищевого качества, без высыпания частиц)
2. Сборка медицинского оборудования: хирургические инструменты/медицинские катетеры/детали протеза (регулируемое отрицательное давление, защита от деформации).
3. Биологическая лаборатория: чашка Петри/центрифужная пробирка/перенос карты реагентов (химически устойчивая, стерильная)
Б. Электронная и полупроводниковая промышленность
B.1 Основные требования:антистатический (10⁶-10¹¹Ом), точное позиционирование (погрешность ≤0,01 мм), устойчивость к царапинам
B.2 Ключевые сценарии:
1. Чип/полупроводник: обработка пластин, упаковка чипов (пористая керамика/антистатическая силиконовая присоска, равномерное отрицательное давление для предотвращения разрыва)
2. Печатная плата/компоненты: Гибкая печатная плата, микрокомпоненты (резисторы 0402) для поверхностного монтажа (тонкие силиконовые/гелевые/микроприсоски для предотвращения складок/разрывов).
3. Дисплей: ЖК-панель/OLED, сенсорное стекло (высокопрозрачный материал, без пятен и царапин).
C. Автомобильная промышленность и промышленность автозапчастей
C.1 Основные требования:большая всасывающая способность (одинарный присосочный диск ≥500 Н), универсальная адаптация (металл/пластик/стекло), противоскользящая
C.2 Ключевые сценарии:
4. Изготовление кузова: сварка стальной пластины/дверной рамы (резина большого диаметра/множественная присоска, противоскользящая текстура)
5. Стекло/Интерьер: Установка лобового стекла, перенос поверхности кожаного сиденья (термостойкие силиконовые/губчатые присоски, защита от деформации)
6. Детали: корпус цилиндра двигателя/захват корпуса коробки передач (вакуум + механический замок, защита от падения)
D. Пищевая и упаковочная промышленность
D.1 Основные требования:Материал пищевого качества (сертифицирован FDA), легко чистится, устойчив к раздавливанию.
D.2 Ключевые сценарии:
1. Обработка пищевых продуктов: сортировка хлебобулочных изделий/свежего мяса/фруктов (губчатая присоска с низким уровнем всасывания, без запаха и легко моется)
2. Автоматизация упаковки: открытие упаковочного пакета, формование стерильной коробки (устранение статического заряда/многоточечное всасывание, подходит для тонкой/жесткой упаковки)
E. Логистика и складское хозяйство
E.1 Основные требования:эффективная адаптация (несколько спецификаций товаров), стабильное давление, защита от падения
E.2 Ключевые сценарии:
1. Обработка картонных коробок: сортировка картонных коробок для электронной коммерции (регулируемая система всасывания, вакуумное давление)
2. Пластина/рулон: деревянная доска/рулон пластиковой пленки (длинная полоса/кольцевая присоска, равномерная адсорбция для предотвращения смещения)
F. Новая энергетика и специальные отрасли
F.1 Новая энергия (литиевая батарея/фотоэлектрические батареи):
1. Литиевая аккумуляторная пластина (антистатическая пористая присоска, защита от пыли), фотоэлектрическое стекло (большая силиконовая присоска, без царапин)
F.2 Печать и бумага
1. Захват бумаги/печатной продукции (абсорбирующий бумажный материал, небольшое отрицательное давление для предотвращения разрывов и загрязнения чернил)
III. Краткое изложение основной логики адаптации
| Характеристики заготовки | Программа адаптации пипеток | Соответствующие отраслевые сценарии |
| Тонкий/хрупкий/точный | Силиконовый/керамический материал, микроотрицательное давление, микровсасывающая насадка. | Электронные полупроводники, фармацевтика |
| Тяжелые предметы / Большой размер | Резиновый материал, присоска большого диаметра, несколько присосок. | Автомобили, логистические панели |
| Здоровье/Предотвращение загрязнения | Пищевой/медицинский силикон, легкая в уходе конструкция. | Медицина, еда |
| Мягкие/неровные поверхности | Губчатый материал, деформируемая присоска. | Салон автомобиля, еда |
| Антистатические требования | Антистатический силикон, с поддержкой ионного ветра | электронный полупроводник |
Руководство по установке
