Вакуумное всасывание является основным решением для «гибкого захвата» в промышленной автоматизации с четырьмя основными преимуществами: захват без повреждения, адаптируемость к заготовкам из нескольких материалов/нестандартной формы, чистота и защита окружающей среды, а также гибкость в эксплуатации. Его можно адаптировать к различным отраслевым характеристикам заготовок (тонкие/толстые, прецизионные/грубые, санитарные/стандартные).

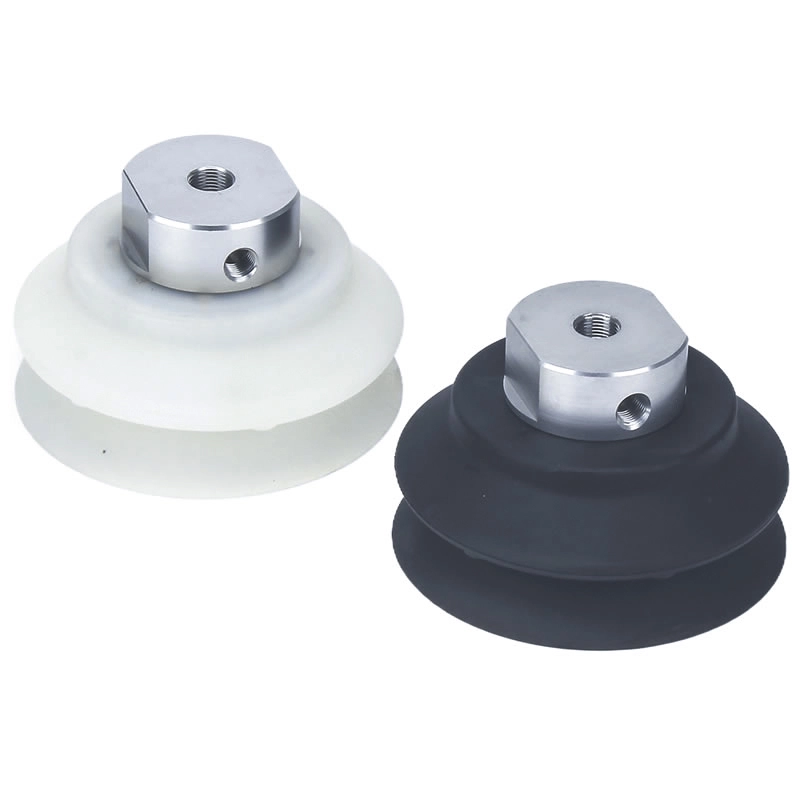

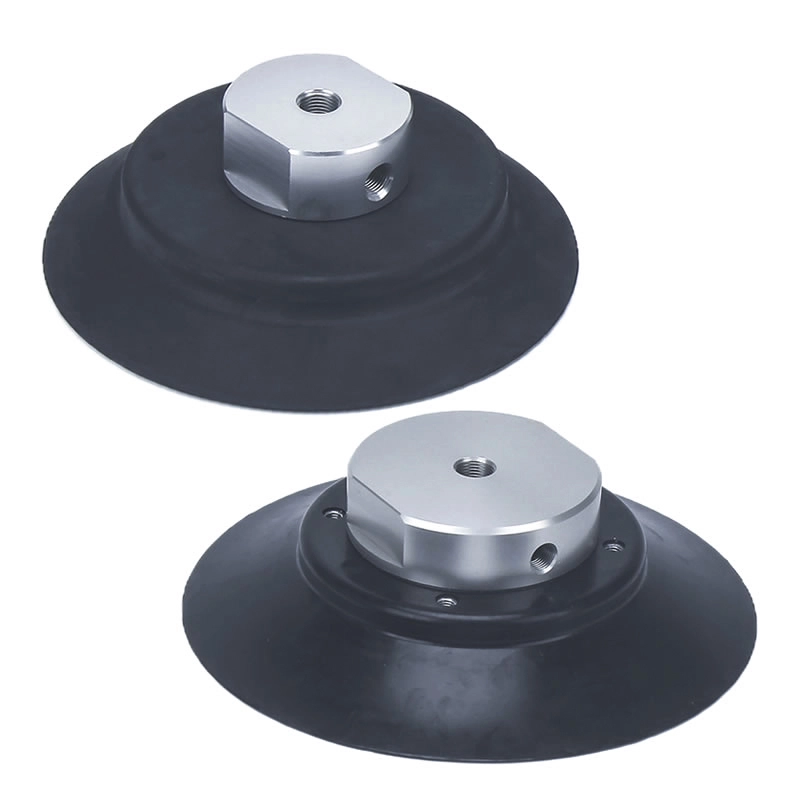

Вакуумные присоски высокой жесткости ZP2
Являясь ведущим производителем в Китае, наша фабрика предлагает изготовленные по индивидуальному заказу вакуумные присоски высокой жесткости ZP2 (Ø150–250 мм) для тяжелых условий эксплуатации. Благодаря поворотной конструкции для наклонных поверхностей и опциям NBR/силикон/антистатик этот инструмент, поставляемый напрямую поставщиком, обеспечивает стабильную адсорбцию и смягчение ударов.
Нажмите и начните выбор
》Вернуться к информации о продукте

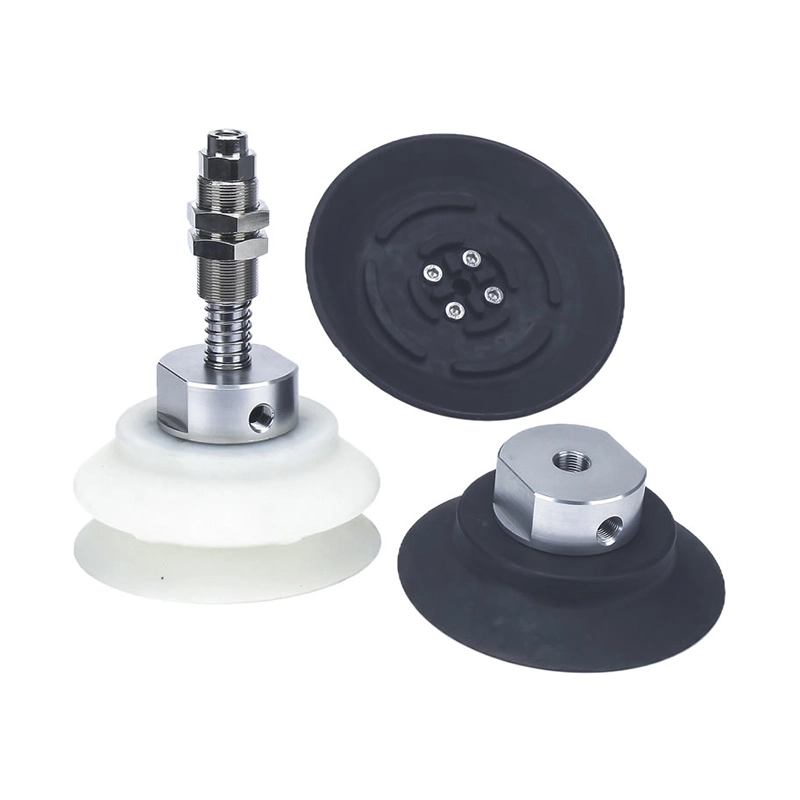

Вакуумные присоски высокой жесткости ZP2

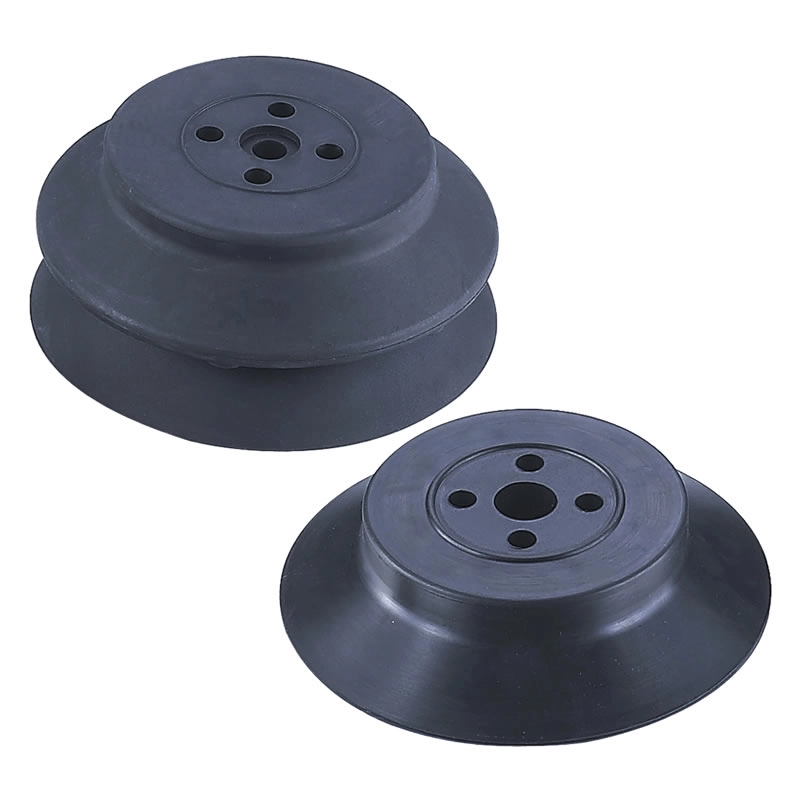

Блок подушек для тяжелых условий эксплуатации серии ZP2
Серия ZP2-T для тяжелых условий эксплуатации с адаптерными вакуумными подушками

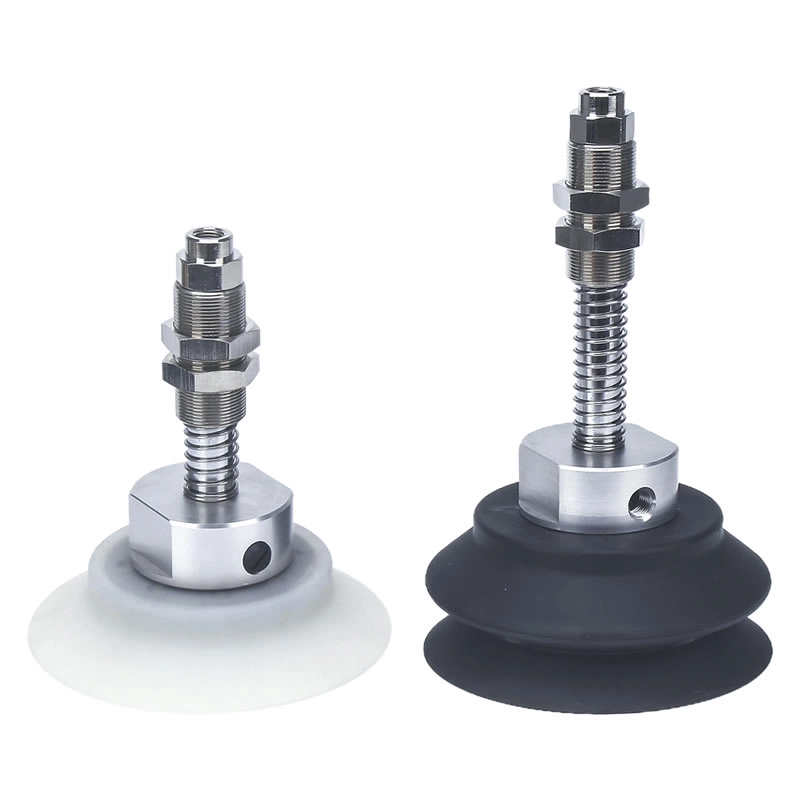

Серия ZP2-T для тяжелых условий эксплуатации с буферными вакуумными подушками
Описание
Как заказать
Технические характеристики/Материал
Приложения
Ресурс
Приобретите индивидуальные вакуумные присоски высокой жесткости ZP2 от компании Zhejiang Comma Electric Co., Ltd., которая является одним из производителей и поставщиков в Китае. ZPT Heavy-duty Vacuum Cup — это специализированный инструмент для работы с тяжелыми заготовками. Доступен в нескольких диаметрах (φ150, φ200, φ250), он изготовлен из различных материалов, включая NBR, силиконовый каучук, полиуретановый каучук, фторкаучук и этиленпропиленовый каучук. Каждый материал обладает различными свойствами, такими как твердость, диапазон рабочих температур и химическая стойкость, что позволяет сделать индивидуальный выбор в зависимости от конкретных условий работы и требований к заготовке. Доступная как в амортизированной, так и в неамортизированной версии, амортизирующая конструкция эффективно смягчает ударные силы при контакте с заготовкой, что делает ее идеальной для хрупких поверхностей. Вакуумное отверстие ориентировано вертикально, доступны варианты монтажа через внешнюю или внутреннюю резьбу.
Часто задаваемые вопросы
Какие размеры доступны?
Вакуумные присоски высокой жесткости Commaelec ZP2 доступны в стандартных диаметрах: φ40, φ50, φ63, φ80, φ100 и φ125.
Меньшие размеры: подходят для более легких или прецизионных деталей.
Большие размеры: обеспечивают более сильное всасывание для работы в тяжелых условиях.
Завод Commaelec поддерживает регулярный складской запас, а также поддерживает индивидуальные размеры для конкретных проектов.
Когда их следует заменить?
Замена рекомендуется в следующих случаях:
Губа имеет следы износа, трещин или деформации.
Сила всасывания становится нестабильной или уменьшается
Во время работы происходит частая утечка воздуха.
В многоцикловой автоматизации важен регулярный осмотр. Commaelec использует высококачественные материалы (NBR, силикон, полиуретан и т. д.) для продления срока службы, а своевременная замена обеспечивает безопасность и эффективность.
Работают ли они с буферами?
Да. Вакуумные присоски повышенной жесткости ZP2 могут быть оснащены буферными (амортизирующими) креплениями.
Уменьшает удары при контакте с заготовкой
Защищает хрупкие поверхности, такие как стекло или материалы с покрытием.
Повышает точность позиционирования в автоматизированных системах.
Commaelec предлагает совместимые буферные кронштейны и адаптеры для гибкой интеграции.
Каковы типичные приложения?
Эти присоски широко используются в:
Роботизированное оружие и автоматизированные производственные линии
Обращение с металлическими листами, стеклянными панелями и тяжелыми компонентами.
Неровные или слегка наклонные поверхности, на которых требуется стабильный захват.
Производство литиевых батарей и электроника (с аксессуарами из нержавеющей стали)

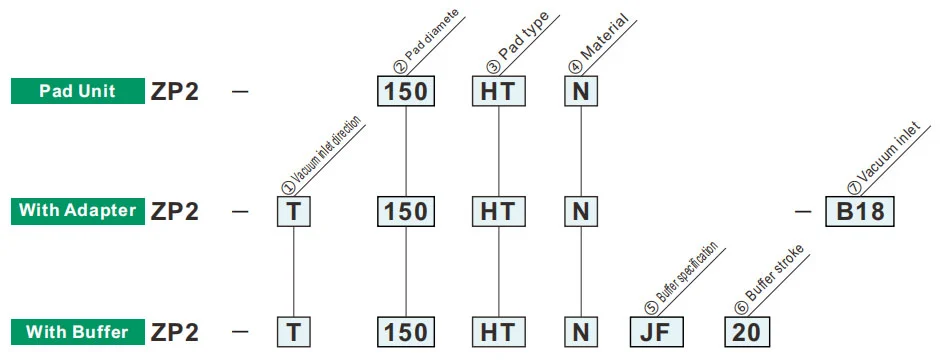

Как заказать
| ①Направление подачи вакуума | |
| T | Вертикальный |
| ②Диаметр колодки ③Тип колодки (мм) |
150 | 200 | 250 | ||
| ø150 | ø200 | ø250 | |||
| ХТ | Тонкая плоская с ребром | ● | ● | ● | |
| полупансион | Тип сильфона | ● | - | - | |
| ⑦Вакуумный вход | Б16 | М16 х1,5 | ● | ● | - |
| Б18 | М18 х1,5 | ● | ● | ● | |
| ⑤Спецификация буфера | |
| Дж.Ф. | Вращающийся (сталь, с втулкой) |
| ④Материал | |
| N | НБР |
| S | Силиконовая резина |
| ⑥Буферный ход | |
| 20 | 20 мм |
| 50 | 50 мм |
| Ход буфера (мм) | Реактивная сила пружины[Н] | |
| При 0 ударе | На полном ходу | |
| 20 | 14.7 | 29.4 |
| 50 | 15.6 | |

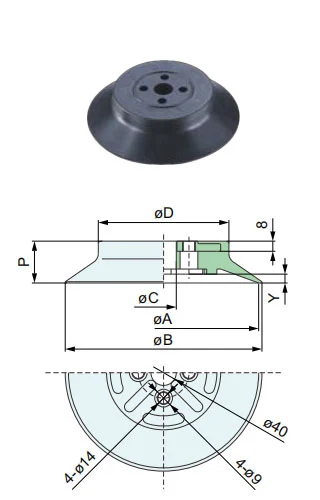

Размеры (мм)
ХТ
Тонкая квартира с ребристым типом
150 200
| øA | øB | øC | øD | P | Y | ||||
| Модель | ②Диаметр колодки. | ③Тип колодки | ④Материал колодки | ||||||
| ЗП2 | 150 | ХТ | НС | 150 | 155 | 20 | 103 | 33 | 7 |
| 200 | 200 | 205 | 13 | 140 | 36 | 13 | |||
Модель для справки: ZP2-150HTN
ХТ
Тонкая квартира с ребристым типом

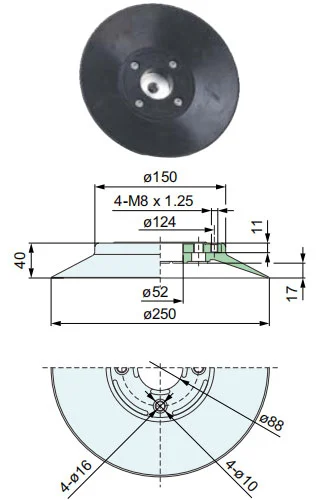

250
| Модель | ②Диаметр колодки. | ③Тип колодки | ④Материал колодки |
| ЗП2 | 250 | ХТ | НС |
Модель для справки: ZP2-250HTS
ХТ
Тонкая квартира с ребристым типом
150 200
| Модель | ②Диаметр колодки. | ③Тип колодки | ④Материал колодки |
| ЗП2 | 150 | полупансион | НС |
Модель для справки: ZP2-150HBS
Материал и характеристики колодки
⚪:Влияние незначительное или отсутствует △:Можно использовать в зависимости от условий X:Не подходит
|
Материал
Характеристики
|
Символ | Дюрометр ГС (±5°) |
Цвет из резина |
Операционная температура диапазон (°С) |
Масло сопротивление бензин |
Масло сопротивление бензол |
База сопротивление |
Кислота сопротивление |
Устойчивость к атмосферным воздействиям | Озон сопротивление |
Истирание сопротивление |
Водонепроницаемый | Растворитель сопротивление (Бензол, толуол) |
Приложение |
| НБР | N | 50 | Черный | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Передача общих работ, Гофрокартон, Шпон, Железная плита и другие. |
| Силиконовая резина | S | 45 ~ 50 | Белый | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Удаление из литья под давлением, Тонкая обработка, Кухонный комбайн |
| Уретановая резина | U | 50 ~ 60 | Коричневый | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Гофрокартон, Железная плита, Шпонированная плита |
| ФКМ | F | 60 | Черный | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическая работа |
| Проводящий NBR | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Общая работа полупроводников (сопротивление статическому электричеству) | |
| Проводящая силиконовая резинка | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статическое электричество) |
В приведенной выше таблице приведены только общие характеристики рассматриваемых резиновых материалов. Синий символ — модели по индивидуальному заказу.
Схема применения пневматических компонентов (вакуумных присосок) в различных отраслях промышленности.
I. Основные сильные стороны
II. Извлечение заявок по отраслям
А. Медицина и медицинская промышленность
А.1: Основные требования:Чистый и экологически чистый (соответствует FDA/GMP), бережный и не повреждающий, предотвращает перекрестное загрязнение
A.2 Ключевые сценарии:
1. Фармацевтическая упаковка: флакон с лекарственным средством/фармацевтическая тарелка/приемник инфузионного пакета (силиконовая присоска пищевого качества, без высыпания частиц)
2. Сборка медицинского оборудования: хирургические инструменты/медицинские катетеры/детали протеза (регулируемое отрицательное давление, защита от деформации).
3. Биологическая лаборатория: чашка Петри/центрифужная пробирка/перенос карты реагентов (химически устойчивая, стерильная)
Б. Электронная и полупроводниковая промышленность
B.1 Основные требования:антистатический (10⁶-10¹¹Ом), точное позиционирование (погрешность ≤0,01 мм), устойчивость к царапинам
B.2 Ключевые сценарии:
1. Чип/полупроводник: обработка пластин, упаковка чипов (пористая керамика/антистатическая силиконовая присоска, равномерное отрицательное давление для предотвращения разрыва)
2. Печатная плата/компоненты: Гибкая печатная плата, микрокомпоненты (резисторы 0402) для поверхностного монтажа (тонкие силиконовые/гелевые/микроприсоски для предотвращения складок/разрывов).
3. Дисплей: ЖК-панель/OLED, сенсорное стекло (высокопрозрачный материал, без пятен и царапин).
C. Автомобильная промышленность и промышленность автозапчастей
C.1 Основные требования:большая всасывающая способность (одинарный присосочный диск ≥500 Н), универсальная адаптация (металл/пластик/стекло), противоскользящая
C.2 Ключевые сценарии:
4. Изготовление кузова: сварка стальной пластины/дверной рамы (резина большого диаметра/множественная присоска, противоскользящая текстура)
5. Стекло/Интерьер: Установка лобового стекла, перенос поверхности кожаного сиденья (термостойкие силиконовые/губчатые присоски, защита от деформации)
6. Детали: корпус цилиндра двигателя/захват корпуса коробки передач (вакуум + механический замок, защита от падения)
D. Пищевая и упаковочная промышленность
D.1 Основные требования:Материал пищевого качества (сертифицирован FDA), легко чистится, устойчив к раздавливанию.
D.2 Ключевые сценарии:
1. Обработка пищевых продуктов: сортировка хлебобулочных изделий/свежего мяса/фруктов (губчатая присоска с низким уровнем всасывания, без запаха и легко моется)
2. Автоматизация упаковки: открытие упаковочного пакета, формование стерильной коробки (устранение статического заряда/многоточечное всасывание, подходит для тонкой/жесткой упаковки)
E. Логистика и складское хозяйство
E.1 Основные требования:эффективная адаптация (несколько спецификаций товаров), стабильное давление, защита от падения
E.2 Ключевые сценарии:
1. Обработка картонных коробок: сортировка картонных коробок для электронной коммерции (регулируемая система всасывания, вакуумное давление)
2. Пластина/рулон: деревянная доска/рулон пластиковой пленки (длинная полоса/кольцевая присоска, равномерная адсорбция для предотвращения смещения)
F. Новая энергетика и специальные отрасли
F.1 Новая энергия (литиевая батарея/фотоэлектрические батареи):
1. Литиевая аккумуляторная пластина (антистатическая пористая присоска, защита от пыли), фотоэлектрическое стекло (большая силиконовая присоска, без царапин)
F.2 Печать и бумага
1. Захват бумаги/печатной продукции (абсорбирующий бумажный материал, небольшое отрицательное давление для предотвращения разрывов и загрязнения чернил)
III. Краткое изложение основной логики адаптации
| Характеристики заготовки | Программа адаптации пипеток | Соответствующие отраслевые сценарии |
| Тонкий/хрупкий/точный | Силиконовый/керамический материал, микроотрицательное давление, микровсасывающая насадка. | Электронные полупроводники, фармацевтика |
| Тяжелые предметы / Большой размер | Резиновый материал, присоска большого диаметра, несколько присосок. | Автомобили, логистические панели |
| Здоровье/Предотвращение загрязнения | Пищевой/медицинский силикон, легкая в уходе конструкция. | Медицина, еда |
| Мягкие/неровные поверхности | Губчатый материал, деформируемая присоска. | Салон автомобиля, еда |
| Антистатические требования | Антистатический силикон, с поддержкой ионного ветра | электронный полупроводник |
