Вакуумное всасывание является основным решением для «гибкого захвата» в промышленной автоматизации с четырьмя основными преимуществами: захват без повреждения, адаптируемость к заготовкам из нескольких материалов/нестандартной формы, чистота и защита окружающей среды, а также гибкость в эксплуатации. Его можно адаптировать к различным отраслевым характеристикам заготовок (тонкие/толстые, прецизионные/грубые, санитарные/стандартные).

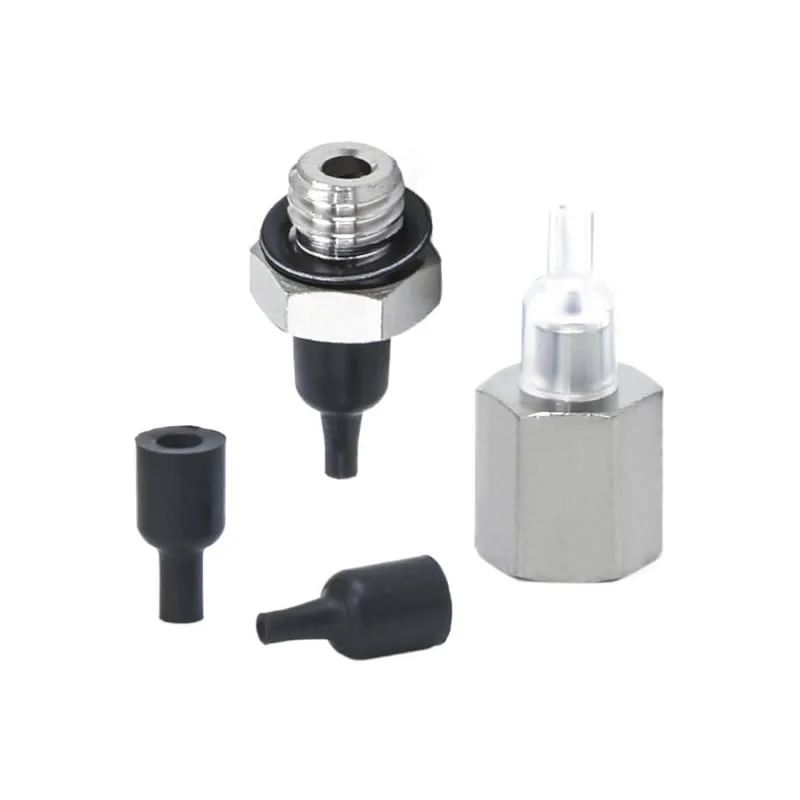

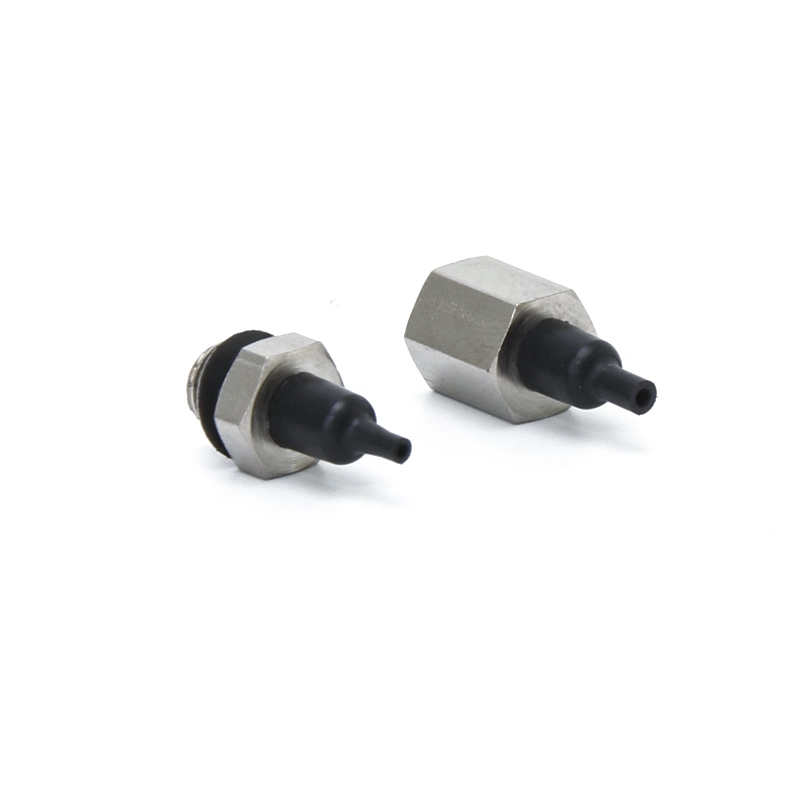

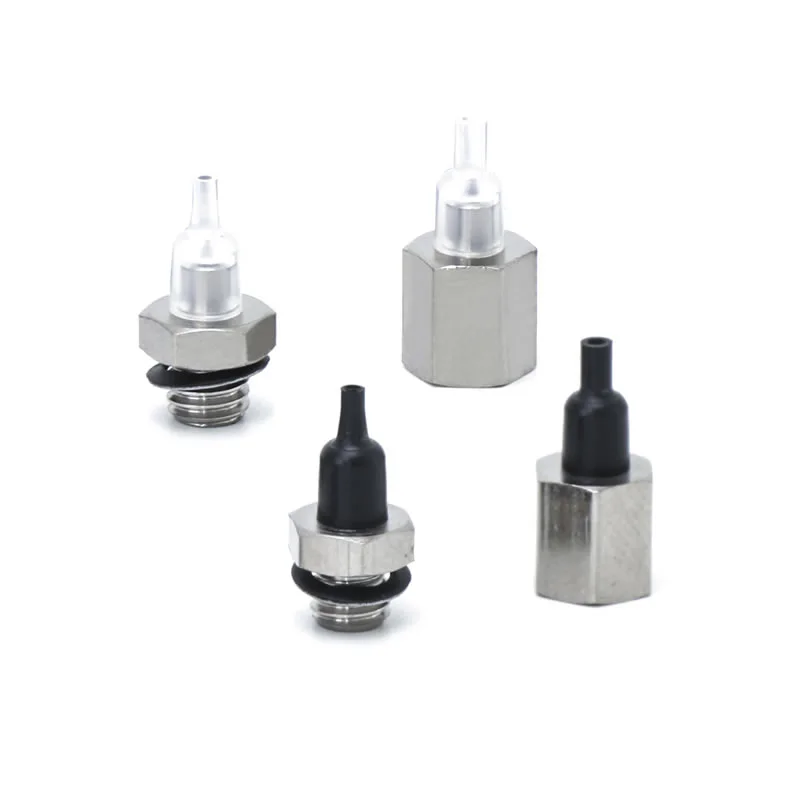

Насадка вакуумные присоски ZP2
Являясь ведущим китайским производителем, наша фабрика предлагает вакуумные присоски ZP2 с насадкой по индивидуальному заказу для заготовок миллиметрового размера. Благодаря сверхкомпактным диаметрам 0,8–1,1 мм и компактному встроенному соплу это решение, поставляемое напрямую поставщиком, идеально подходит для чипов и микролинз. Мы поставляем антистатические детали из нержавеющей стали для производства электроники и литиевых аккумуляторов.
Нажмите и начните выбор
》Вернуться к информации о продукте
Насадка вакуумные присоски ZP2
Вакуумный блок с насадкой серии ZP2
Серия ZP2-T с вакуумной насадкой-переходником
Описание
Как заказать
Технические характеристики/Материал
Приложения
Ресурс
Входящие в категорию ультраминиатюрных присосок, эти вакуумные присоски с насадкой ZP2 имеют стандартные диаметры ø8 мм и ø1,1 мм, представляя одну из самых маленьких моделей в серии ZP2. Они совместимы с сверхмаленькими заготовками размером до миллиметра. Компактная конструкция насадки включает короткий интерфейс насадки непосредственно в корпус подушки, что устраняет необходимость в дополнительных адаптерах и значительно сокращает пространство для установки. На всасывающем конце используется конструкция уплотнительной кромки с узкой кромкой, которая обеспечивает плотный контакт с поверхностями микрозаготовок, гарантируя оптимальную вакуумную герметизацию.
Типичные области применения включают в себя
1. сборка микросхем, микрорезисторов/конденсаторов и микропаянных компонентов печатной платы в электронном производстве.
2.Полупроводниковая промышленность:работа без пыли с прецизионными компонентами, такими как полупроводниковые пластины и микродатчики.
3.Прецизионное оборудование:автоматическая подача сверхкомпактных компонентов, включая микровинты, металлические пружинные лопасти и миниатюрные подшипники.
4. Оптические устройства:точный захват и позиционирование оптических компонентов, таких как миниатюрные линзы и оптоволоконные разъемы.
Часто задаваемые вопросы
Для чего используются насадки SMC ZP2?
Вакуумные присоски ZP2 с насадкой обычно используются в вакуумных эжекторных системах для быстрых операций захвата и размещения.
Интегрирован с насадками для создания вакуума непосредственно в чашке.
Подходит для высокоскоростной автоматизации и роботизированной обработки.
Широко используется для мелких деталей, упаковочных материалов и легких компонентов.
Компания Commaelec поставляет стаканы стабильного качества, совместимые с системами аналогичных конструкций, обеспечивая надежную работу при непрерывном производстве.
Как правильно выбрать дизайн присоски?
Выбор должен основываться на реальных условиях работы:
Поверхность заготовки: гладкая → плоского типа; неровный → сильфонный тип
Вес и размер: более тяжелые детали требуют большего диаметра.
Окружающая среда: высокая температура или химикаты → выберите силикон или FKM.
Скорость цикла: высокоскоростные линии выигрывают от легкости и гибкости конструкции.
Commaelec поддерживает индивидуальные решения, помогая подобрать материалы, размеры и конструкции для конкретных применений.
Каковы основные типы пэдов серии ZP2?
Плоский тип: максимальная площадь контакта для гладких поверхностей.
Плоская с ребрами: лучшее уплотнение на слегка шероховатых поверхностях.
Тип сильфона: адаптируется к неровным поверхностям и обеспечивает амортизацию.

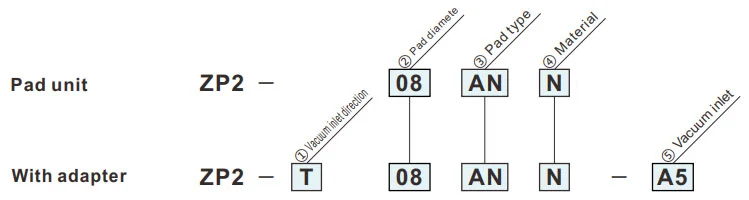

Как заказать
- Для адсорбции небольших компонентов (таких как микросхемы)
| ①Направление подачи вакуума | |
| T | Вертикальный |
| ②Диаметр колодки (мм) | |
| 08 | ø0,8 |
| 11 | ø1,1 |
| ③Тип колодки | |
| АН | Сопло |
| ④Материал | |
| N | НБР |
| S | Силиконовая резина |
| U | Уретановая резина |
| F | ФКМ |
| ГН | Проводящий NBR |
| GS | Проводящая силиконовая резина |
Зеленый символ — модели по индивидуальному заказу.
| ⑤Вакуумный вход | ||
| А4 | Внутренняя резьба | М4 х0,7 М5 х0,8 |
| А5 | ||
| Б4 | Наружная резьба | М4 х0,7 |
| Б5 | М5 х0,8 | |
Размеры (мм)
Зеленый символ — модели по индивидуальному заказу.
АН
Насадка для насадки
| Модель | øC | øD | |||
|
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
|||
| ЗП2 | 08 | АН |
N S U F ГН GS |
1.6 | 0.8 |
| 11 | 2 | 1.1 | |||
Модель для справки: ZP2-11ANN
Монтажные размеры адаптера
ЗП2-Т
Вертикальный
А4, А5
| Модель | A | B | øC | øD | E | Адаптер | |||||
|
① Вакуум направление входа |
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
⑤ Вакуум входное отверстие |
|||||||
| ЗП2 | T | 08 | АН |
N S U F ГН GS |
А4 | 12.2 | 9.5 | 1.6 | 0.8 | М4 х0,7 | ЗП2А-АН-А4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | А5 | 14.5 | 11 | 1.6 | 0.8 | М5 х0,8 | ЗП2А-АН-А5 | ||||
| 11 | 2 | 1.1 | |||||||||
Модель для справки: ZP2-T11ANN-A5
ЗП2-Т
Вертикальный
А4, А5
| Модель | A | B | øC | øD | E | Адаптер | |||||
|
① Вакуум входное отверстие направление |
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
⑤ Вакуум входное отверстие |
|||||||
| ЗП2 | T | 08 | АН |
N S U F ГН GS |
Б4 | 14 | 4.5 | 1.6 | 0.8 | М4 х0,7 | ЗП2А-АН-Б4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | Б5 | 15.5 | 5 | 1.6 | 0.8 | М5 х0,8 | ЗП2А-АН-Б5 | ||||
| 11 | 2 | 1.1 | |||||||||
Модель для справки: ZP2-T11ANGN-B5
Материал и характеристики колодки
⚪:Влияние незначительное или отсутствует △:Можно использовать в зависимости от условий X:Не подходит
|
Материал
Характеристики
|
Символ | Дюрометр ГС (±5°) |
Цвет из резина |
Операционная температура диапазон (°С) |
Масло сопротивление бензин |
Масло сопротивление бензол |
База сопротивление |
Кислота сопротивление |
Устойчивость к атмосферным воздействиям | Озон сопротивление |
Истирание сопротивление |
Водонепроницаемый | Растворитель сопротивление (Бензол, толуол) |
Приложение |
| НБР | N | 50 | Черный | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Передача общих работ, Гофрокартон, Шпон, Железная плита и другие. |
| Силиконовая резина | S | 45 ~ 50 | Белый | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Удаление из литья под давлением, Тонкая обработка, Кухонный комбайн |
| Уретановая резина | U | 50 ~ 60 | Коричневый | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Гофрокартон, Железная плита, Шпонированная плита |
| ФКМ | F | 60 | Черный | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическая работа |
| Проводящий NBR | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Общая работа полупроводников (сопротивление статическому электричеству) | |
| Проводящая силиконовая резинка | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статическое электричество) |
В приведенной выше таблице приведены только общие характеристики рассматриваемых резиновых материалов. Синий символ — модели по индивидуальному заказу.
Схема применения пневматических компонентов (вакуумных присосок) в различных отраслях промышленности.
I. Основные сильные стороны
II. Извлечение заявок по отраслям
А. Медицина и медицинская промышленность
А.1: Основные требования:Чистый и экологически чистый (соответствует FDA/GMP), бережный и не повреждающий, предотвращает перекрестное загрязнение
A.2 Ключевые сценарии:
1. Фармацевтическая упаковка: флакон с лекарственным средством/фармацевтическая тарелка/приемник инфузионного пакета (силиконовая присоска пищевого качества, без высыпания частиц)
2. Сборка медицинского оборудования: хирургические инструменты/медицинские катетеры/детали протеза (регулируемое отрицательное давление, защита от деформации).
3. Биологическая лаборатория: чашка Петри/центрифужная пробирка/перенос карты реагентов (химически устойчивая, стерильная)
Б. Электронная и полупроводниковая промышленность
B.1 Основные требования:антистатический (10⁶-10¹¹Ом), точное позиционирование (погрешность ≤0,01 мм), устойчивость к царапинам
B.2 Ключевые сценарии:
1. Чип/полупроводник: обработка пластин, упаковка чипов (пористая керамика/антистатическая силиконовая присоска, равномерное отрицательное давление для предотвращения разрыва)
2. Печатная плата/компоненты: Гибкая печатная плата, микрокомпоненты (резисторы 0402) для поверхностного монтажа (тонкие силиконовые/гелевые/микроприсоски для предотвращения складок/разрывов).
3. Дисплей: ЖК-панель/OLED, сенсорное стекло (высокопрозрачный материал, без пятен и царапин).
C. Автомобильная промышленность и промышленность автозапчастей
C.1 Основные требования:большая всасывающая способность (одинарный присосочный диск ≥500 Н), универсальная адаптация (металл/пластик/стекло), противоскользящая
C.2 Ключевые сценарии:
4. Изготовление кузова: сварка стальной пластины/дверной рамы (резина большого диаметра/множественная присоска, противоскользящая текстура)
5. Стекло/Интерьер: Установка лобового стекла, перенос поверхности кожаного сиденья (термостойкие силиконовые/губчатые присоски, защита от деформации)
6. Детали: корпус цилиндра двигателя/захват корпуса коробки передач (вакуум + механический замок, защита от падения)
D. Пищевая и упаковочная промышленность
D.1 Основные требования:Материал пищевого качества (сертифицирован FDA), легко чистится, устойчив к раздавливанию.
D.2 Ключевые сценарии:
1. Обработка пищевых продуктов: сортировка хлебобулочных изделий/свежего мяса/фруктов (губчатая присоска с низким уровнем всасывания, без запаха и легко моется)
2. Автоматизация упаковки: открытие упаковочного пакета, формование стерильной коробки (устранение статического заряда/многоточечное всасывание, подходит для тонкой/жесткой упаковки)
E. Логистика и складское хозяйство
E.1 Основные требования:эффективная адаптация (несколько спецификаций товаров), стабильное давление, защита от падения
E.2 Ключевые сценарии:
1. Обработка картонных коробок: сортировка картонных коробок для электронной коммерции (регулируемая система всасывания, вакуумное давление)
2. Пластина/рулон: деревянная доска/рулон пластиковой пленки (длинная полоса/кольцевая присоска, равномерная адсорбция для предотвращения смещения)
F. Новая энергетика и специальные отрасли
F.1 Новая энергия (литиевая батарея/фотоэлектрические батареи):
1. Литиевая аккумуляторная пластина (антистатическая пористая присоска, защита от пыли), фотоэлектрическое стекло (большая силиконовая присоска, без царапин)
F.2 Печать и бумага
1. Захват бумаги/печатной продукции (абсорбирующий бумажный материал, небольшое отрицательное давление для предотвращения разрывов и загрязнения чернил)
III. Краткое изложение основной логики адаптации
| Характеристики заготовки | Программа адаптации пипеток | Соответствующие отраслевые сценарии |
| Тонкий/хрупкий/точный | Силиконовый/керамический материал, микроотрицательное давление, микровсасывающая насадка. | Электронные полупроводники, фармацевтика |
| Тяжелые предметы / Большой размер | Резиновый материал, присоска большого диаметра, несколько присосок. | Автомобили, логистические панели |
| Здоровье/Предотвращение загрязнения | Пищевой/медицинский силикон, легкая в уходе конструкция. | Медицина, еда |
| Мягкие/неровные поверхности | Губчатый материал, деформируемая присоска. | Салон автомобиля, еда |
| Антистатические требования | Антистатический силикон, с поддержкой ионного ветра | электронный полупроводник |
Руководство по установке
Скачать PDF
Предупреждение +Внимание (прочитайте перед использованием)
Скачать PDF
