Вакуумное всасывание является основным решением для «гибкого захвата» в промышленной автоматизации с четырьмя основными преимуществами: захват без повреждения, адаптируемость к заготовкам из нескольких материалов/нестандартной формы, чистота и защита окружающей среды, а также гибкость в эксплуатации. Его можно адаптировать к различным отраслевым характеристикам заготовок (тонкие/толстые, прецизионные/грубые, санитарные/стандартные).

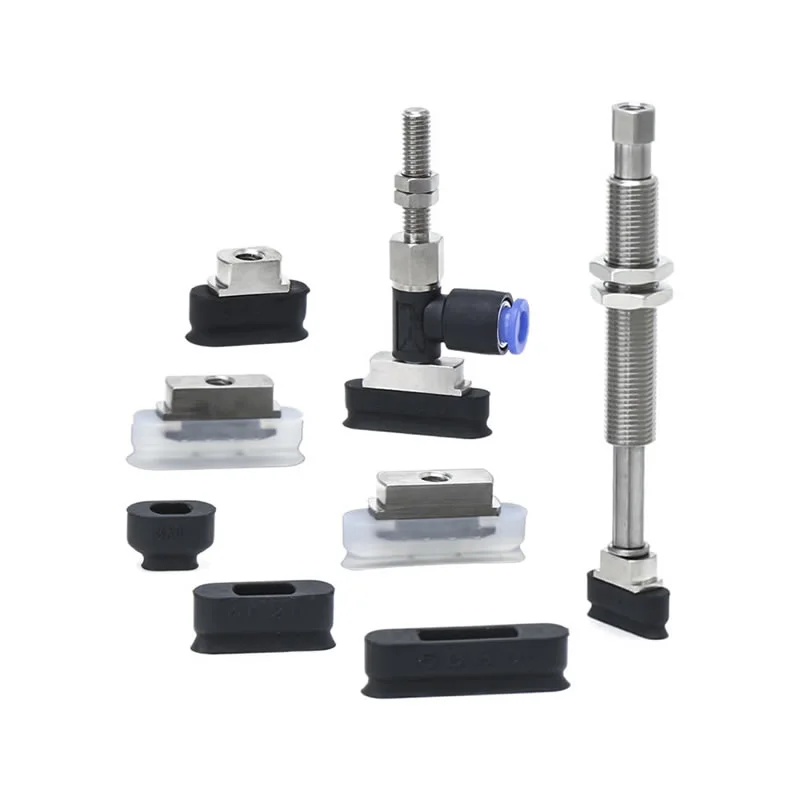

Овальные вакуумные присоски ZP2
Являясь ведущим китайским производителем, наша фабрика предлагает овальные вакуумные присоски ZP2 по индивидуальному заказу для тонких заготовок в ограниченном пространстве. Доступное в 12 спецификациях (например, от 3,5×7 до 8×30 мм), это решение, предоставляемое напрямую поставщиком, обеспечивает равномерное давление и стабильность захвата. Благодаря дополнительным буферам толщиной 6–50 мм и антистатическим материалам он идеально подходит для печатных плат, аккумуляторов и высокоскоростных упаковочных линий.
Нажмите и начните выбор
》Вернуться к информации о продукте
Овальные вакуумные присоски ZP2

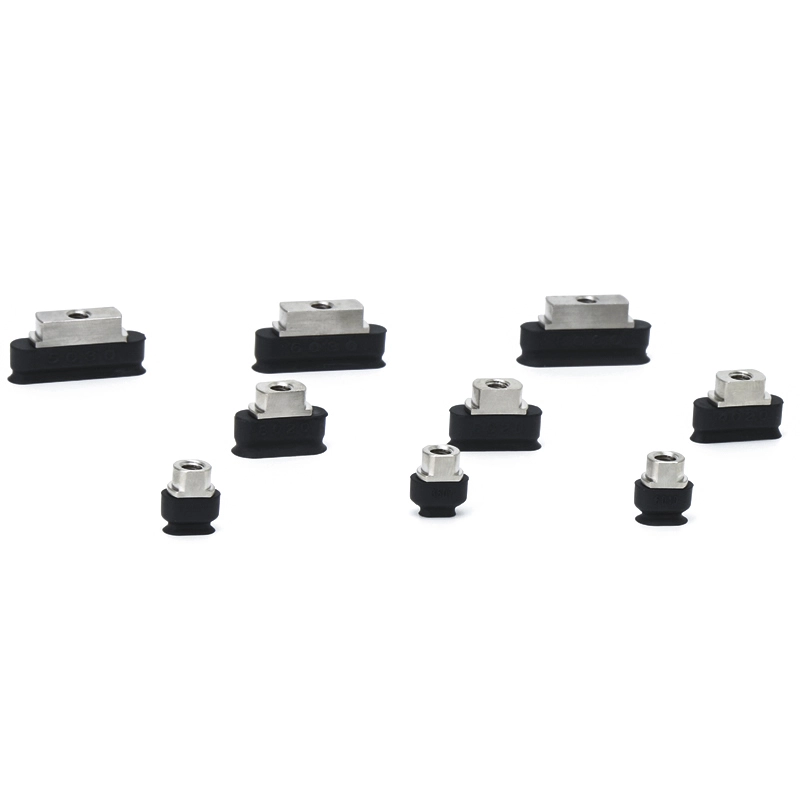

Овальный вакуумный блок серии ZP2

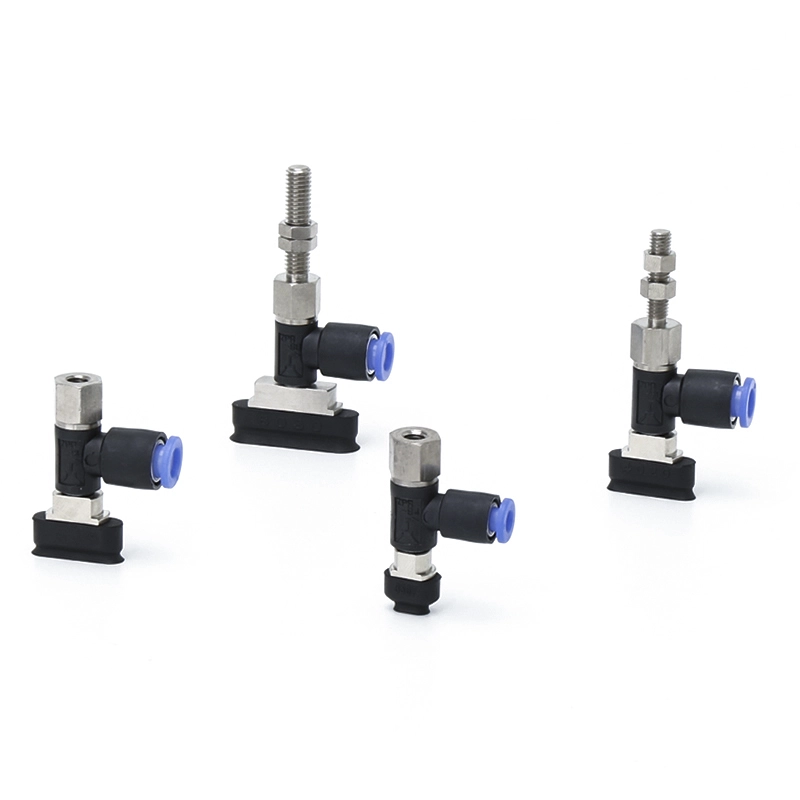

Серия ZP2-T с переходной овальной вакуумной подушкой

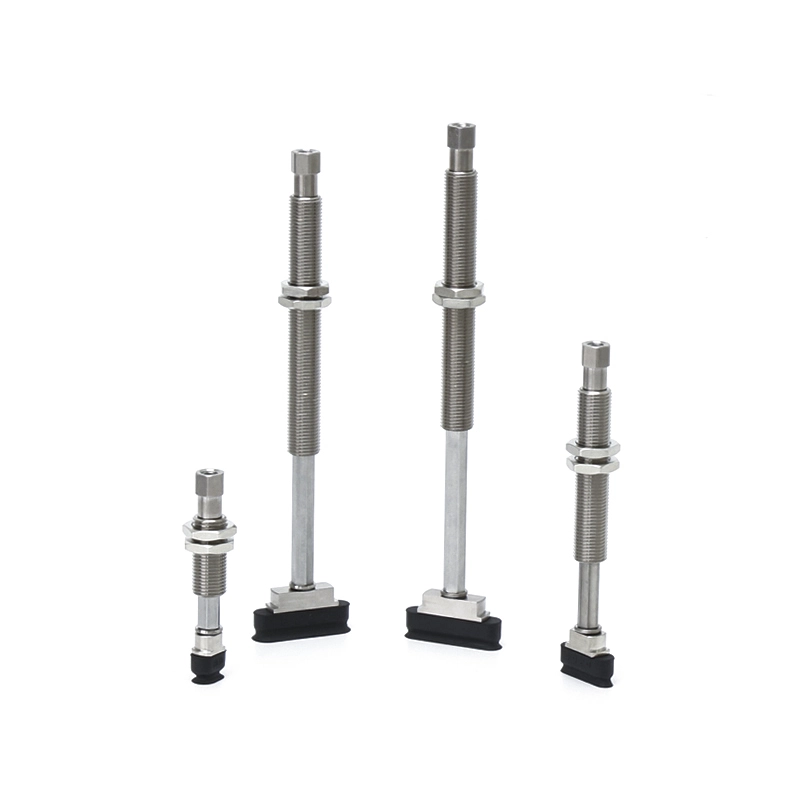

Серия ZP2-T с буферной овальной вакуумной подушкой
Серия ZP2-R с переходной овальной вакуумной подушкой

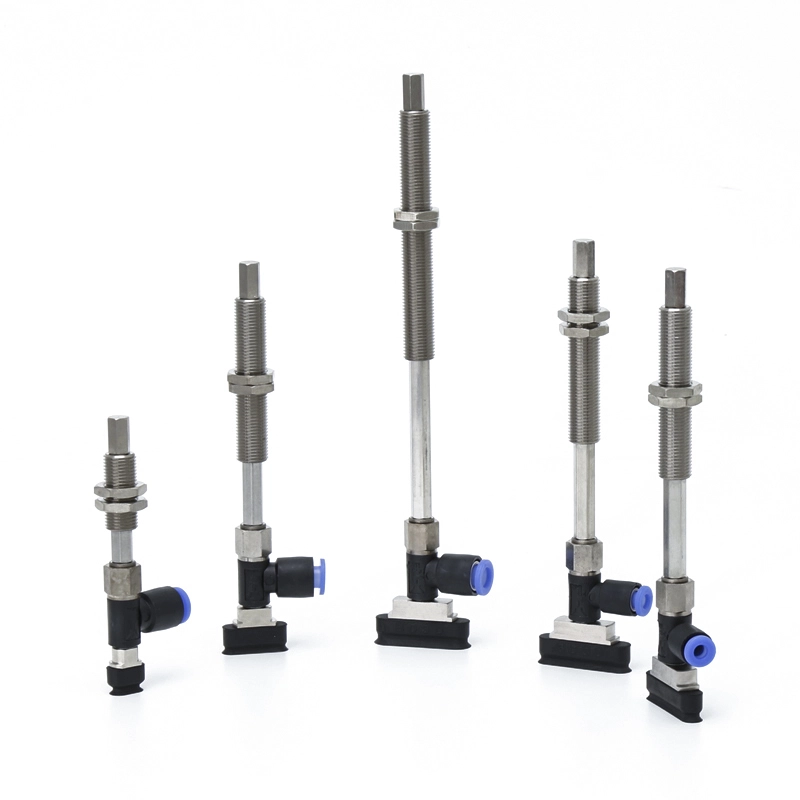

Серия ZP2-R с буферной овальной вакуумной подушкой
Описание
Как заказать
Технические характеристики/Материал
Приложения
Ресурс
Являясь ведущим китайским производителем, наша фабрика предлагает индивидуальные решения в области овальных вакуумных присосок ZP2, адаптированные к строгим требованиям электроники и автомобильной промышленности. Независимо от того, являетесь ли вы крупным поставщиком или конечным пользователем, наша овальная серия ZP2 обеспечивает надежность, необходимую для точного манипулирования.
Основные технические характеристики и характеристики
1. Широкий спектр технических характеристик.
Чтобы обеспечить идеальную посадку на любой тонкой заготовке, мы предлагаем 12 стандартных спецификаций овальных вакуумных присосок ZP2:
Компактные размеры:3,5х7, 4х10, 5х10, 6х10мм.
Средняя длина:4х20, 5х20, 6х20, 8х20мм.
Расширенный охват:4х30, 5х30, 6х30, 8х30мм.
2. Превосходство материалов для конкретной отрасли
Мы используем высококачественные материалы, подходящие для вашей рабочей среды:
Высококачественный силикон и NBR:Для задач общего назначения и высокотемпературных задач.
Антистатические (ESD) материалы:Необходим для работы с печатными платами и полупроводниками.
Аксессуары из нержавеющей стали:Специализированные конфигурации, оптимизированные для индустрии литиевых батарей.
Основные преимущества и особенности
Оптимизирован для ограниченного пространства:Узкий профиль овальных вакуумных присосок ZP2 позволяет осуществлять сборку с высокой плотностью размещения на переполненных печатных платах или в узких упаковочных профилях, где круглые присоски просто не помещаются.
Повышенная стабильность захвата:Удлиненная зона всасывания обеспечивает большую площадь контакта с тонкими предметами, такими как трубы или уплотнительные ленты, что значительно снижает риск наклона или скольжения заготовки.
Гибкая установка:Поддерживает как вертикальные, так и боковые вакуумные входы. Каждую чашку можно соединить с адаптером или буферным кронштейном (ход 6–50 мм) для смягчения ударов о хрупкие поверхности.
Прямые поставки с завода:Наш завод в Китае поддерживает большой объем продукции на складе, обеспечивая короткие сроки выполнения заказов и конкурентоспособные цены для глобальных закупок.
Типичные сценарии применения
Электроника и полупроводники:Сборка печатной платы, изготовление гибкой печатной платы и расположение электродов батареи.
Автомобильные детали:Овальные вакуумные присоски ZP2 часто используются для перемещения и сборки уплотнительных лент, удлиненных декоративных элементов и пластиковых профилей.
Упаковка и логистика:Высокоскоростная маркировка, запечатывание картонных коробок и сортировка удлиненных упаковок.

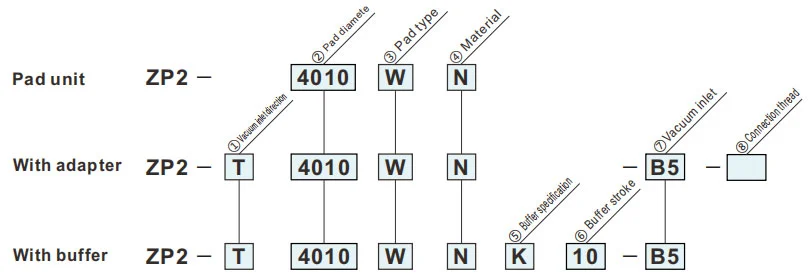

Как заказать
- Для заготовок с ограничениями по адсорбционной поверхности.
| ①Направление подачи вакуума | ⑦Вакуумный вход | ⑧Соединительная резьба | ||
| T | Вертикальный |
|
Б5 |
— |
|
Б50406 |
— | ||
| R | Боковой |
|
0406 |
Б5 |
|
0406 |
А5 |
||
|
0406 |
— | ||
| ②Размер подушечки | |
| 3507 | 3,5х7 |
| 4010 | 4 х10 |
| 5010 | 5 х10 |
| 6010 | 6 х10 |
| 4020 | 4 х20 |
| 5020 | 5 х20 |
| 6020 | 6 х20 |
| 8020 | 8 х20 |
| 4030 | 4 х30 |
| 5030 | 5 х30 |
| 6030 | 6 х30 |
| 8030 | 8х30 |
| ③Тип колодки | |
| W | Овал |
| ⑦Вакуумный вход | |
| Б5 | M5x0,8 (мама) |
| 04 | ø4Монтаж в одно касание |
| 06 | ø6Монтаж в одно касание |
| ④Материал | |
| N | НБР |
| S | Силиконовая резина |
| U | Уретановая резина |
| F | ФКМ |
| ГН | Проводящий NBR |
| GS | Проводящая силиконовая резина |
Зеленый символ — модели по индивидуальному заказу.
| ⑤Спецификация буфера | |
| K | Невращающийся |
| ⑥Буферный ход | |
| 10 | 10 мм |
| 20 | 20 мм |
| 30 | 30 мм |
| 40 | 40 мм |
| 50 | 50 мм |
| ⑧Соединительная резьба | |
| А5 | M5x0,8 (папа) |
| Б5 | M5x0,8 (мама) |
Размеры (мм)
Зеленый символ — модели по индивидуальному заказу.
ПП
Тип куба
| Модель | A | B | C | D | øE | Y | |||
|
② Подушка Размер |
③ Подушка тип |
④ Подушка Материал |
|||||||
| ЗП2 | 3507 | W |
N S U F ГН GS |
3.5 | 4.5 | 7 | 8 | 2×ø1,5 | 0.5 |
| 4010 | 4 | 5 | 10 | 11 | |||||
| 5010 | 4 | 6 | ø2,5 | ||||||
| 6010 | 6 | 7 | |||||||
| 4020 | 4 | 5 | 20 | 21 | 2×ø1,8 | 0.5 | |||
| 5020 | 5 | 6 | 2×ø2 | ||||||
| 6020 | 6 | 7 | ø2,5 | ||||||
| 8020 | 8 | 9 | ø3 | 0.8 | |||||
| 4030 | 4 | 5 | 30 | 31 | 2×ø1,8 | 0.5 | |||
| 5030 | 5 | 6 | ø2,5 | ||||||
| 6030 | 6 | 7 | |||||||
| 8030 | 8 | 9 | 0.8 | ||||||
Модель для справки: ZP2-4030WS
Монтажные размеры адаптера
Применимая панель: 3507 Вт/4010 Вт/5010 Вт/6010 Вт
Применимая панель: 4020 Вт/5020 Вт/6020 Вт/8020 Вт
Применимая панель: 4030 Вт/5030 Вт/6030 Вт/8030 Вт
Материал и характеристики колодки
⚪:Влияние незначительное или отсутствует △:Можно использовать в зависимости от условий X:Не подходит
|
Материал
Характеристики
|
Символ | Дюрометр ГС (±5°) |
Цвет из резина |
Операционная температура диапазон (°С) |
Масло сопротивление бензин |
Масло сопротивление бензол |
База сопротивление |
Кислота сопротивление |
Устойчивость к атмосферным воздействиям | Озон сопротивление |
Истирание сопротивление |
Водонепроницаемый | Растворитель сопротивление (Бензол, толуол) |
Приложение |
| НБР | N | 50 | Черный | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Передача общих работ, Гофрокартон, Шпон, Железная плита и другие. |
| Силиконовая резина | S | 45 ~ 50 | Белый | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Удаление из литья под давлением, Тонкая обработка, Кухонный комбайн |
| Уретановая резина | U | 50 ~ 60 | Коричневый | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Гофрокартон, Железная плита, Шпонированная плита |
| ФКМ | F | 60 | Черный | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическая работа |
| Проводящий NBR | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Общая работа полупроводников (сопротивление статическому электричеству) | |
| Проводящая силиконовая резинка | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статическое электричество) |
В приведенной выше таблице приведены только общие характеристики рассматриваемых резиновых материалов. Синий символ — модели по индивидуальному заказу.
Схема применения пневматических компонентов (вакуумных присосок) в различных отраслях промышленности.
I. Основные сильные стороны
II. Извлечение заявок по отраслям
А. Медицина и медицинская промышленность
А.1: Основные требования:Чистый и экологически чистый (соответствует FDA/GMP), бережный и не повреждающий, предотвращает перекрестное загрязнение
A.2 Ключевые сценарии:
1. Фармацевтическая упаковка: флакон с лекарственным средством/фармацевтическая тарелка/приемник инфузионного пакета (силиконовая присоска пищевого качества, без высыпания частиц)
2. Сборка медицинского оборудования: хирургические инструменты/медицинские катетеры/детали протеза (регулируемое отрицательное давление, защита от деформации).
3. Биологическая лаборатория: чашка Петри/центрифужная пробирка/перенос карты реагентов (химически устойчивая, стерильная)
Б. Электронная и полупроводниковая промышленность
B.1 Основные требования:антистатический (10⁶-10¹¹Ом), точное позиционирование (погрешность ≤0,01 мм), устойчивость к царапинам
B.2 Ключевые сценарии:
1. Чип/полупроводник: обработка пластин, упаковка чипов (пористая керамика/антистатическая силиконовая присоска, равномерное отрицательное давление для предотвращения разрыва)
2. Печатная плата/компоненты: Гибкая печатная плата, микрокомпоненты (резисторы 0402) для поверхностного монтажа (тонкие силиконовые/гелевые/микроприсоски для предотвращения складок/разрывов).
3. Дисплей: ЖК-панель/OLED, сенсорное стекло (высокопрозрачный материал, без пятен и царапин).
C. Автомобильная промышленность и промышленность автозапчастей
C.1 Основные требования:большая всасывающая способность (одинарный присосочный диск ≥500 Н), универсальная адаптация (металл/пластик/стекло), противоскользящая
C.2 Ключевые сценарии:
4. Изготовление кузова: сварка стальной пластины/дверной рамы (резина большого диаметра/множественная присоска, противоскользящая текстура)
5. Стекло/Интерьер: Установка лобового стекла, перенос поверхности кожаного сиденья (термостойкие силиконовые/губчатые присоски, защита от деформации)
6. Детали: корпус цилиндра двигателя/захват корпуса коробки передач (вакуум + механический замок, защита от падения)
D. Пищевая и упаковочная промышленность
D.1 Основные требования:Материал пищевого качества (сертифицирован FDA), легко чистится, устойчив к раздавливанию.
D.2 Ключевые сценарии:
1. Обработка пищевых продуктов: сортировка хлебобулочных изделий/свежего мяса/фруктов (губчатая присоска с низким уровнем всасывания, без запаха и легко моется)
2. Автоматизация упаковки: открытие упаковочного пакета, формование стерильной коробки (устранение статического заряда/многоточечное всасывание, подходит для тонкой/жесткой упаковки)
E. Логистика и складское хозяйство
E.1 Основные требования:эффективная адаптация (несколько спецификаций товаров), стабильное давление, защита от падения
E.2 Ключевые сценарии:
1. Обработка картонных коробок: сортировка картонных коробок для электронной коммерции (регулируемая система всасывания, вакуумное давление)
2. Пластина/рулон: деревянная доска/рулон пластиковой пленки (длинная полоса/кольцевая присоска, равномерная адсорбция для предотвращения смещения)
F. Новая энергетика и специальные отрасли
F.1 Новая энергия (литиевая батарея/фотоэлектрические батареи):
1. Литиевая аккумуляторная пластина (антистатическая пористая присоска, защита от пыли), фотоэлектрическое стекло (большая силиконовая присоска, без царапин)
F.2 Печать и бумага
1. Захват бумаги/печатной продукции (абсорбирующий бумажный материал, небольшое отрицательное давление для предотвращения разрывов и загрязнения чернил)
III. Краткое изложение основной логики адаптации
| Характеристики заготовки | Программа адаптации пипеток | Соответствующие отраслевые сценарии |
| Тонкий/хрупкий/точный | Силиконовый/керамический материал, микроотрицательное давление, микровсасывающая насадка. | Электронные полупроводники, фармацевтика |
| Тяжелые предметы / Большой размер | Резиновый материал, присоска большого диаметра, несколько присосок. | Автомобили, логистические панели |
| Здоровье/Предотвращение загрязнения | Пищевой/медицинский силикон, легкая в уходе конструкция. | Медицина, еда |
| Мягкие/неровные поверхности | Губчатый материал, деформируемая присоска. | Салон автомобиля, еда |
| Антистатические требования | Антистатический силикон, с поддержкой ионного ветра | электронный полупроводник |
Руководство по установке
Скачать PDF
Предупреждение +Внимание (прочитайте перед использованием)
Скачать PDF
