Вакуумное всасывание является основным решением для «гибкого захвата» в промышленной автоматизации с четырьмя основными преимуществами: захват без повреждения, адаптируемость к заготовкам из нескольких материалов/нестандартной формы, чистота и защита окружающей среды, а также гибкость в эксплуатации. Его можно адаптировать к различным отраслевым характеристикам заготовок (тонкие/толстые, прецизионные/грубые, санитарные/стандартные).

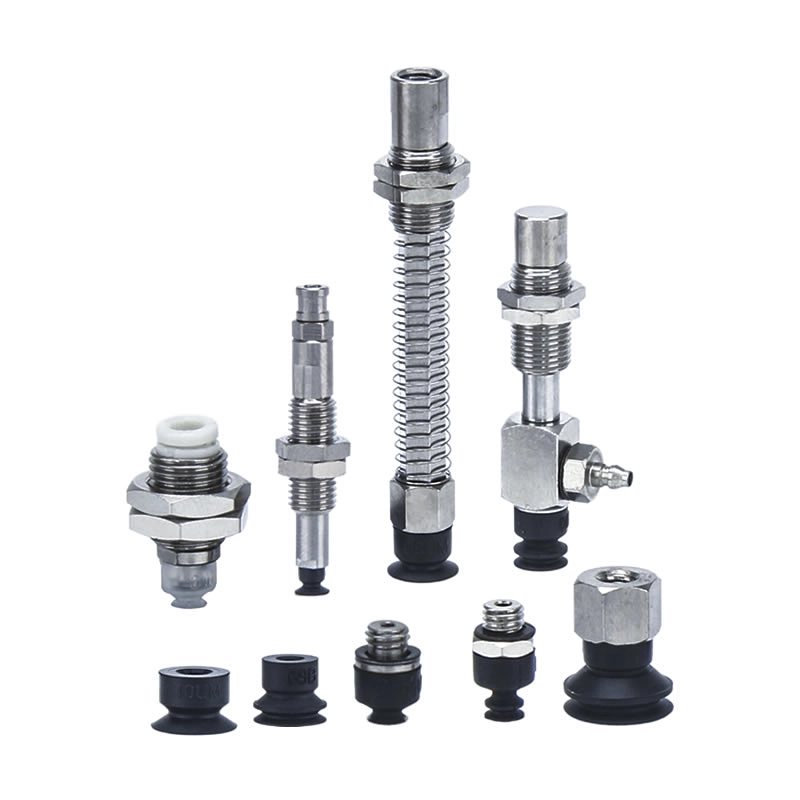

Компактные вакуумные присоски ZP3
Завод Commaelec имеет обширный запас готовой к отправке продукции и предлагает высококачественные варианты из резины, силикона и специальных материалов, включая антистатические варианты. Компактные вакуумные присоски ZP3 имеют диаметр от 1,5 до 16 мм; эти миниатюрные компоненты тщательно разработаны специально для электронной промышленности.
Нажмите и начните выбор
》Вернуться к информации о продукте
Компактные вакуумные присоски ZP3

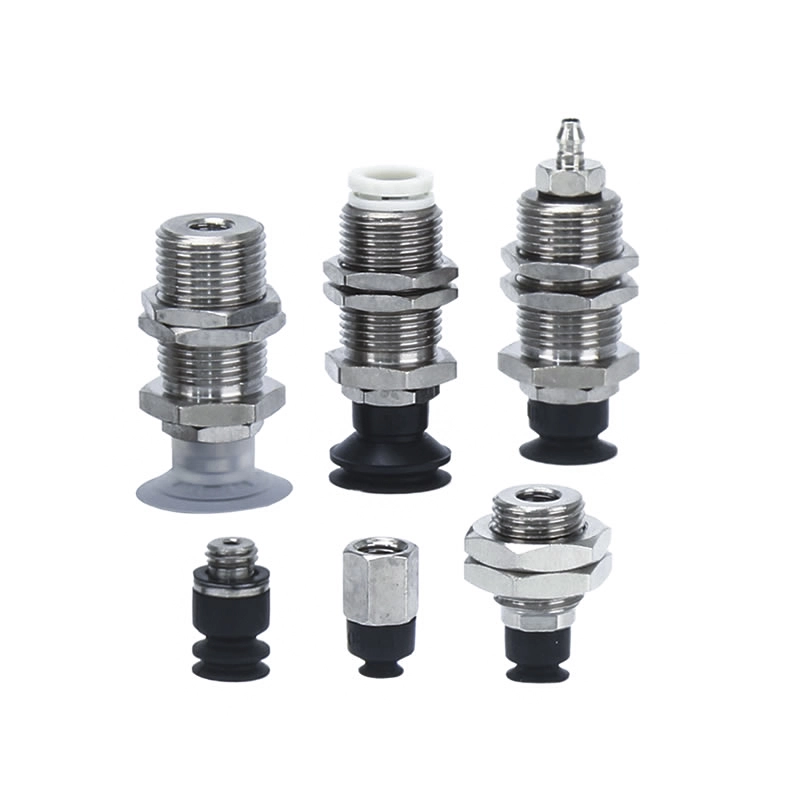

Компактный вакуумный блок серии ZP3

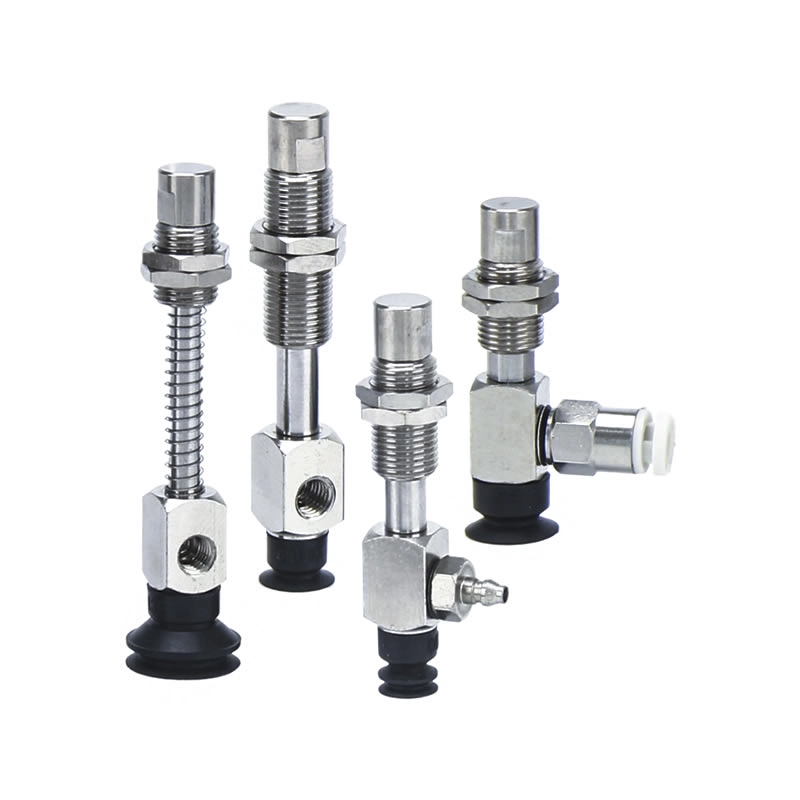

Серия ZP3-T с адаптером Компактные вакуумные подушечки

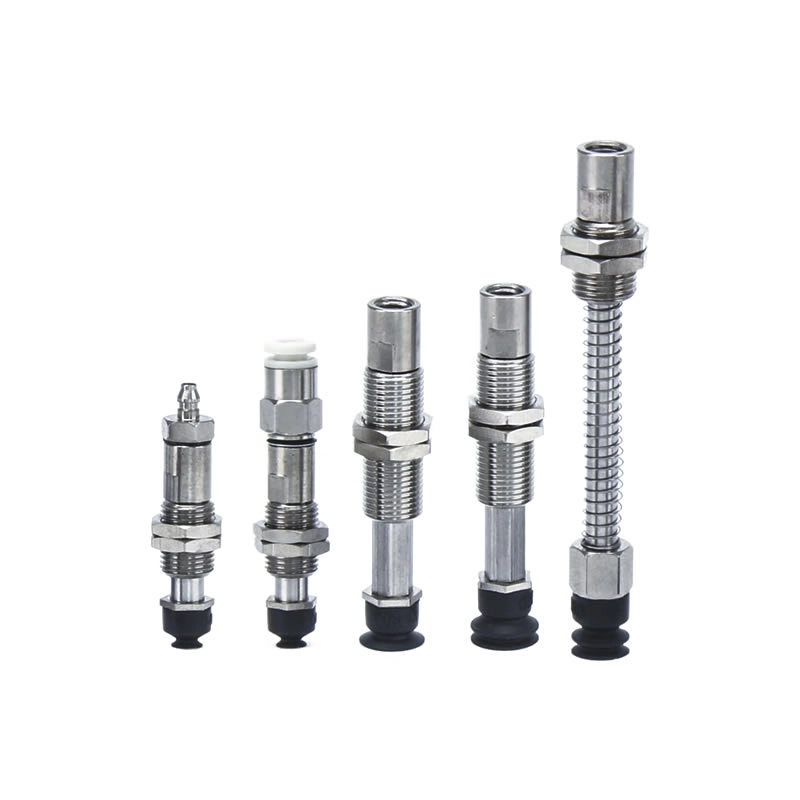

Серия ZP3-T с компактными буферными вакуумными подушками
Серия ZP3-Y с адаптером Компактные вакуумные подушечки
Серия ZP3-Y с компактными буферными вакуумными подушками
Описание
Как заказать
Технические характеристики/Материал
Приложения
Ресурс
Компактные вакуумные присоски ZP3 специально разработаны для электронной промышленности и обеспечивают точный и надежный захват небольших или деликатных компонентов. Имея диаметр от 1,5 мм до 16 мм, они легко интегрируются в автоматизированные производственные и роботизированные системы.
Часто задаваемые вопросы
Что такое типичные приложения?

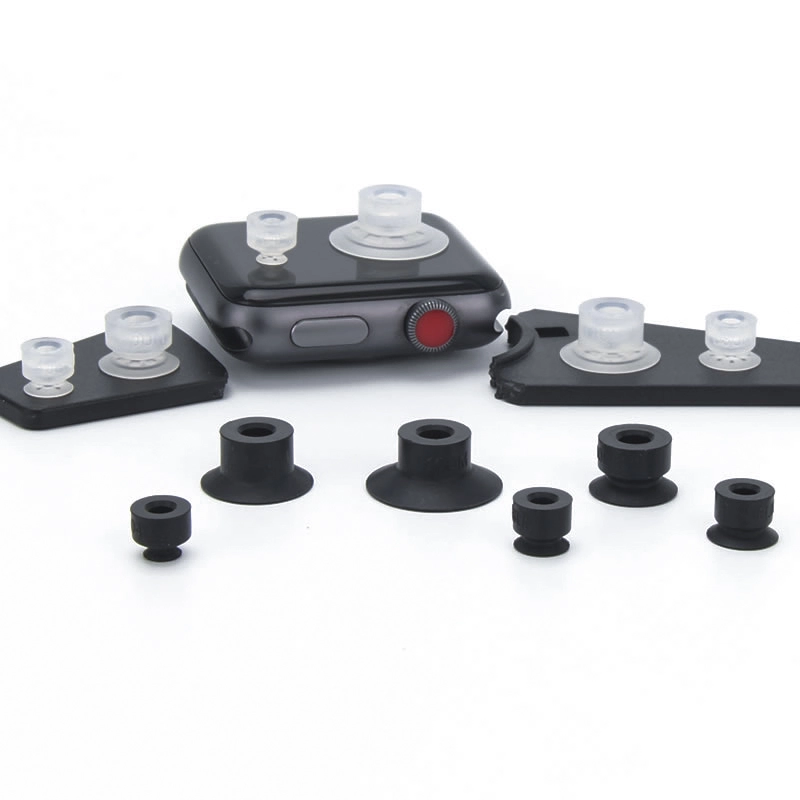

Работа с мелкими электронными компонентами и печатными платами.
Транспортировка прецизионных металлических деталей и литиевых аккумуляторных элементов.
Интеграция в роботизированные сборочные линии для быстрых и повторяемых операций захвата и размещения.
Что такое серия ZP3P?
Высокопроизводительный вариант ZP3, предназначенный для многоцикловой автоматизации.
Предлагает различные размеры, формы и варианты материалов, отвечающие разнообразным промышленным потребностям в захвате.
В чем разница между ZP3 и ZP3-T?
ЗП3:Стандартная компактная вакуумная присоска для точного обращения.
ЗП3-Т:Усовершенствован для работы в высокотемпературных или химически чувствительных средах с использованием специальных материалов.
Ключевые особенности конструкции
Компактный размер для ограниченного пространства для установки.
Гибкие направления подачи вакуума (вертикальное и боковое).
Дополнительные адаптеры, буферные кронштейны и аксессуары из нержавеющей стали.
Разработан для стабильной адгезии и минимальной потери вакуума.
Какие материалы доступны?
Качественная резина и силикон.
Антистатические варианты для электроники.
Аксессуары из нержавеющей стали для литиевых батарей.
Какую форму колодки мне следует использовать?
Плоский:Для гладких и ровных поверхностей.
Сильфоны или глубокие:Для неровных, слегка деформированных или текстурированных компонентов.
Пользовательские формы:Компактные вакуумные присоски ZP3 можно настроить в соответствии с конкретными требованиями заготовки и требованиями автоматизированной системы интеграции.

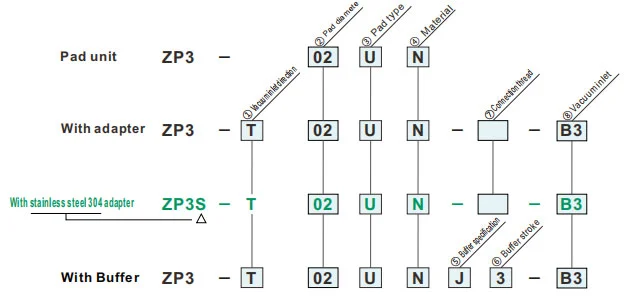

Как заказать
| ①Направление подачи вакуума | ⑦Соединительная резьба | ⑧Вакуумный вход | |||||
| T | Вертикальный |
|
— |
А3А4 |
|||
|
— |
Б3 |
|||||
|
А6 |
Б3U404U2 |
|||||
|
— |
Б304U2U4 |
|||||
| Y | Боковой |
|
Б3 |
Б304U2U4 |
|||
|
— |
Б304U2U4 |
|||||
| ②Диаметр колодки (мм) | |
| 015 | ø1,5 |
| 02 | ø2 |
| 035 | ø3,5 |
| ③Тип колодки | |
| U | Плоский |
| ④Материал | |
| N | НБР |
| S | Силиконовая резина |
| U | Уретановая резина |
| F | ФКМ |
| ГН | Проводящий NBR |
| GS | Проводящая силиконовая резина |
Зеленый символ — модели по индивидуальному заказу.
| ⑤Спецификация буфера | |
| J | Вращающийся |
| K | Невращающийся |
| ⑥Буферный ход | |
| 3 | 3 мм |
| 6 | 6 мм |
| ⑦Соединительная резьба | |
| А6 | M6x0,75 (Наружная резьба) |
| Б3 | M3x0,5 (внутренняя резьба) |
| ⑧Вакуумный вход | |
| А3 | M3x0,5 (наружная резьба) |
| А4 | M4x0,7 (наружная резьба) |
| Б3 | M3x0,5 (внутренняя резьба) |
| 04 | ø4 (установка в одно касание) |
| U2 | ø2 (штуцер с зазубринами) |
| U4 | ø4 (штуцер с зазубринами) |
Реактивная сила пружины
| Тип колодки | Спецификация буфера | Ход буфера (мм) | Соединительная резьба | Момент затяжки ±5% [Н·м] |
Реактивная сила пружины[Н] | |
| При 0 ударе | На полном ходу | |||||
| ø1,5~ø3,5 | J | 3,6 | М6 х0,75 | 1,5-1,8 | 0.2 |
0.4 0.5 |
| K | М8 х0,75 | 2,0-2,5 | ||||
| Монтажные размеры адаптера |
|
Диаметр колодки: ø4 ~ ø8
|
|
Диаметр колодки: ø10 ~ ø16
|
| ①Направление подачи вакуума | ⑦Соединительная резьба | ⑧Вакуумный вход | ||
| T | Вертикальный |
|
— |
А4А5Н5 |
|
— |
Б4Б5 |
||
|
А10А12 |
Б50406U2U4U6 |
||
|
— |
Б50406U2U4U6 |
||
| Y | Боковой |
|
Б5 |
Б50406U2U4U6 |
|
— |
Б50406U2U4U6 |
||
| ②Диаметр колодки (мм) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Тип колодки | |
| УМ | Плоский с пазом |
| B | Сильфоны |
| ④Материал | |
| N | НБР |
| S | Силиконовая резина |
| U | Уретановая резина |
| F | ФКМ |
| ГН | Проводящий NBR |
| GS | Проводящая силиконовая резина |
Зеленый символ — модели по индивидуальному заказу.
|
⑤Спецификация буфера
⑥Ход буфера (мм)
|
3 | 6 | 10 | 15 | 20 | |
| 3 | 6 | 10 | 15 | 20 | ||
| J | Вращающийся | ● | ● | ● | — | — |
| Джей Би | Вращающийся (с втулкой) | — | — | — | ● | ● |
| K | Невращающийся | ● | ● | ● | ● | ● |
| ⑦Соединительная резьба | |
| А10 | M10x1 (Наружная резьба) |
| А12 | M12x1 (Наружная резьба) |
| Б5 | M5x0,8 (внутренняя резьба) |
| ⑧Вакуумный вход | |
| А4 | M4x0,7 (Наружная резьба) |
| А5 | M5x0,8 (Наружная резьба) |
| Н5 | M5x0,8 (Наружная резьба) |
| Б4 | M4x0,7 (гнездовая резьба) |
| Б5 | M5x0,8 (внутренняя резьба) |
| 04 | ø4 (установка в одно касание) |
| 06 | ø6 (установка в одно касание) |
| U2 | ø2 (штуцер с зазубринами) |
| U4 | ø4 (штуцер с зазубринами) |
| U6 | ø6 (штуцер с зазубринами) |
Размеры (мм)
Зеленый символ — модели по индивидуальному заказу.
U
Плоский
| Модель | øA | øB | |||
|
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
|||
| ЗП2 | 015 | U |
N S U F ГН GS |
1.5 | 3 |
| 02 | 2 | 4 | |||
| 035 | 3.5 | 6 | |||
Модель для справки: ZP3-015UGN
Монтажные размеры адаптера
УМ
Плоский с пазом
| Модель | øA | øB | øC | øD | E | Y | |||
|
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
|||||||
| ЗП3 | 04 | УМ |
N S U F ГН GS |
4 | 4.5 | 1.2 | 7 | 6 | 0.5 |
| 06 | 6 | 6.5 | 2 | 0.8 | |||||
| 08 | 8 | 8.5 | |||||||
| 10 | 10 | 11 | 2 | 9 | 7 | 1 | |||
| 13 | 13 | 14 | 1.2 | ||||||
| 16 | 16 | 17 | |||||||
Модель для справки: ZP3-04UMGN
B
Сильфоны
| Модель | øA | øB | øC | øD | E | F | Y | |||
|
② Подушка диам. |
③ Подушка тип |
④ Подушка Материал |
||||||||
| ЗП3 | 04 | B |
N S U F ГН GS |
4 | 4.5 | 1.8 | 1.8 | 7 | 8 | 2.2 |
| 06 | 6 | 7 | 2 | 3.4 | 3 | |||||
| 08 | 8 | 9 | 5.2 | |||||||
| 10 | 10 | 11 | 2 | 6 | 9 | 10 | 2 | |||
| 13 | 13 | 14 | 3 | 8.4 | ||||||
| 16 | 16 | 17 | 11.4 | |||||||
Модель для справки: ZP3-04UMGN
Материал и характеристики колодки
⚪:Влияние незначительное или отсутствует △:Можно использовать в зависимости от условий X:Не подходит
| Тип колодки | Диаметр колодки (мм) | Приложение | Типичные поверхности и формы заготовок | |||||||
| Плоский | Помахал рукой | Косой | Разная высота | Выпуклый | жирный | |||||
|
|
|
|
|
|
|||||
| Компактная реклама | Плоский (U) |
|
ø1,5~ø3,5 | Для адсорбции заготовок с ровной и недеформированной поверхностью. | ⚪ | X | X | X | X | X |
| Плоский с пазом (UM) |
|
ø4~ø16 | Для заготовки, которая может деформироваться | ⚪ | X | X | X | X | △ | |
| Сильфоны(Б) |
|
ø4~ø16 | Для адсорбции заготовок с наклонной поверхностью | ⚪ | △ | ⚪ | X | △ | X | |
Материал и характеристики колодки
⚪:Влияние незначительное или отсутствует △:Можно использовать в зависимости от условий X:Не подходит
|
Материал
Характеристики
|
Символ | Дюрометр ГС (±5°) |
Цвет из резина |
Операционная температура диапазон (°С) |
Масло сопротивление бензин |
Масло сопротивление бензол |
База сопротивление |
Кислота сопротивление |
Устойчивость к атмосферным воздействиям | Озон сопротивление |
Истирание сопротивление |
Водонепроницаемый | Растворитель сопротивление (Бензол, толуол) |
Приложение |
| НБР | N | 50 | Черный | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Передача общих работ, Гофрокартон, Шпон, Железная плита и другие. |
| Силиконовая резина | S | 45 ~ 50 | Белый | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Удаление из литья под давлением, Тонкая обработка, Кухонный комбайн |
| Уретановая резина | U | 50 ~ 60 | Коричневый | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Гофрокартон, Железная плита, Шпонированная плита |
| ФКМ | F | 60 | Черный | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическая работа |
| Проводящий NBR | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Общая работа полупроводников (сопротивление статическому электричеству) | |
| Проводящая силиконовая резинка | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статическое электричество) |
В приведенной выше таблице приведены только общие характеристики рассматриваемых резиновых материалов. Синий символ — модели по индивидуальному заказу.
Схема применения пневматических компонентов (вакуумных присосок) в различных отраслях промышленности.
I. Основные сильные стороны
II. Извлечение заявок по отраслям
А. Медицина и медицинская промышленность
А.1: Основные требования:Чистый и экологически чистый (соответствует FDA/GMP), бережный и не повреждающий, предотвращает перекрестное загрязнение
A.2 Ключевые сценарии:
1. Фармацевтическая упаковка: флакон с лекарственным средством/фармацевтическая тарелка/приемник инфузионного пакета (силиконовая присоска пищевого качества, без высыпания частиц)
2. Сборка медицинского оборудования: хирургические инструменты/медицинские катетеры/детали протеза (регулируемое отрицательное давление, защита от деформации).
3. Биологическая лаборатория: чашка Петри/центрифужная пробирка/перенос карты реагентов (химически устойчивая, стерильная)
Б. Электронная и полупроводниковая промышленность
B.1 Основные требования:антистатический (10⁶-10¹¹Ом), точное позиционирование (погрешность ≤0,01 мм), устойчивость к царапинам
B.2 Ключевые сценарии:
1. Чип/полупроводник: обработка пластин, упаковка чипов (пористая керамика/антистатическая силиконовая присоска, равномерное отрицательное давление для предотвращения разрыва)
2. Печатная плата/компоненты: Гибкая печатная плата, микрокомпоненты (резисторы 0402) для поверхностного монтажа (тонкие силиконовые/гелевые/микроприсоски для предотвращения складок/разрывов).
3. Дисплей: ЖК-панель/OLED, сенсорное стекло (высокопрозрачный материал, без пятен и царапин).
C. Автомобильная промышленность и промышленность автозапчастей
C.1 Основные требования:большая всасывающая способность (одинарный присосочный диск ≥500 Н), универсальная адаптация (металл/пластик/стекло), противоскользящая
C.2 Ключевые сценарии:
4. Изготовление кузова: сварка стальной пластины/дверной рамы (резина большого диаметра/множественная присоска, противоскользящая текстура)
5. Стекло/Интерьер: Установка лобового стекла, перенос поверхности кожаного сиденья (термостойкие силиконовые/губчатые присоски, защита от деформации)
6. Детали: корпус цилиндра двигателя/захват корпуса коробки передач (вакуум + механический замок, защита от падения)
D. Пищевая и упаковочная промышленность
D.1 Основные требования:Материал пищевого качества (сертифицирован FDA), легко чистится, устойчив к раздавливанию.
D.2 Ключевые сценарии:
1. Обработка пищевых продуктов: сортировка хлебобулочных изделий/свежего мяса/фруктов (губчатая присоска с низким уровнем всасывания, без запаха и легко моется)
2. Автоматизация упаковки: открытие упаковочного пакета, формование стерильной коробки (устранение статического заряда/многоточечное всасывание, подходит для тонкой/жесткой упаковки)
E. Логистика и складское хозяйство
E.1 Основные требования:эффективная адаптация (несколько спецификаций товаров), стабильное давление, защита от падения
E.2 Ключевые сценарии:
1. Обработка картонных коробок: сортировка картонных коробок для электронной коммерции (регулируемая система всасывания, вакуумное давление)
2. Пластина/рулон: деревянная доска/рулон пластиковой пленки (длинная полоса/кольцевая присоска, равномерная адсорбция для предотвращения смещения)
F. Новая энергетика и специальные отрасли
F.1 Новая энергия (литиевая батарея/фотоэлектрические батареи):
1. Литиевая аккумуляторная пластина (антистатическая пористая присоска, защита от пыли), фотоэлектрическое стекло (большая силиконовая присоска, без царапин)
F.2 Печать и бумага
1. Захват бумаги/печатной продукции (абсорбирующий бумажный материал, небольшое отрицательное давление для предотвращения разрывов и загрязнения чернил)
III. Краткое изложение основной логики адаптации
| Характеристики заготовки | Программа адаптации пипеток | Соответствующие отраслевые сценарии |
| Тонкий/хрупкий/точный | Силиконовый/керамический материал, микроотрицательное давление, микровсасывающая насадка. | Электронные полупроводники, фармацевтика |
| Тяжелые предметы / Большой размер | Резиновый материал, присоска большого диаметра, несколько присосок. | Автомобили, логистические панели |
| Здоровье/Предотвращение загрязнения | Пищевой/медицинский силикон, легкая в уходе конструкция. | Медицина, еда |
| Мягкие/неровные поверхности | Губчатый материал, деформируемая присоска. | Салон автомобиля, еда |
| Антистатические требования | Антистатический силикон, с поддержкой ионного ветра | электронный полупроводник |
